Astuce : MOD: Remplacer l'afficheur par un écran LED

Par AC1210 le 14/03/2021 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Roland W-30
Photos
1/178
Roland W-30

Sampleur de la marque Roland .

< Tous les tutoriels & astuces

Bonjour à tous,

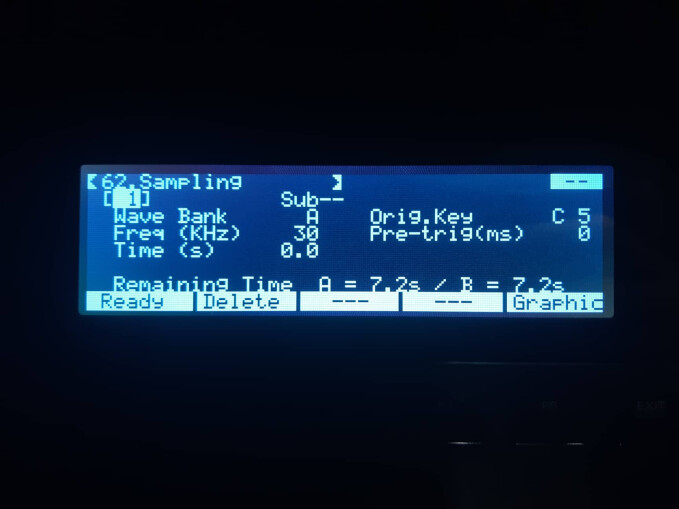

j'ai récemment remplacé l'écran de mon Roland w-30 par un afficheur LED afin d'éliminer le son du transformateur de la machine.

C'est une modification relativement complexe mais qui vaut le coup si on est bricoleur. l'écran sera plus lumineux, lisible et surtout silencieux.



Toutes les ressources, outils et procédures sont compilées sur le site de llamamusic (en anglais!) pour le mod: PAR ICI

160951763_439250637305217_2333690610955318616_n

  • Eric Music Strasbourg 2551 posts au compteur
    Eric Music Strasbourg
    Squatteur d'AF
    Posté le 17/09/2021 à 21:50:23
    salut.

    bravo pour le tuto
    tu l'as acheté où ton écran? quand tu difficiles tu eux etre plus explicite. sachant que je ne suis pas du tout électronicien me conseilles tu de changer le backlight ou tout 'écran.
    merci et bravo
  • AC1210 4 posts au compteur
    AC1210
    Nouvel AFfilié
    Posté le 20/09/2021 à 12:43:15
    Bonjour,

    Je ne suis pas l'auteur du tuto, je n'ai fais que relayer l'info et la doc de Llamamusic sur AF après avoir réussi l'oppération.

    La procédure est beaucoup trop complexe pour un débutant car il faut le materiel et beaucoup de patience. Il ne faut pas se tromper dans le câblage. La tâche m'a été rendu plus facile en plus dans mon cas car j'avais un second W-30 que j'ai cannibalisé pour la réparation (cables/connecteurs). Sans ça, il faut fabriquer son propre connecteur sois même: une horreur, même avec le bon materiel comme dans mon cas (page 4 du pdf, tâche a répéter 20 fois! :facepalm:). Pour info, il faut dans tous les cas créer un cable qui va faire l'interface entre le nouvel écran et la carte mère ( car connectique différente) .

    La soluce la plus simple est de changer le backlight. C'est deux soudure a faire. Par contre on élimine pas le son strident émis par le transfo, et sur mes deux W30 ce son était aussi audible sur la sortie 1 et casque... (l'écran LED élimine a 100% ce problème).

    Donc a toi de voir, si tu as un bon réparateur je partirai sur la solution 1 car plus pratique sur le long terme. Pour le coût on est sur du ~50€ environ pour les pièces + envoi (achetées ici et là sur ebay par exemple) dans mes souvenirs.

    PS: J'ai utilisé cet écran https://www.buydisplay.com/graphic-lcd-240x64-module-display-ra6963-fully-compatible-with-t6963


    En espérant que ça ai pu éclaircir un peu le sujet.
  • Eric Music Strasbourg 2551 posts au compteur
    Eric Music Strasbourg
    Squatteur d'AF
    Posté le 21/09/2021 à 14:56:33
    ok c'est bon à savoir. je cherche quelqu'un de doué pour le bancklight parce que tout seul démonter un W30 je n'y pense même pas... moi je sui stres tres doué pour démonter mais quand c'est tout démonté ben je fais parti des gens qui savent deja que si ils arrivent à remonter la bête quand ce sera fini y aura 2 Ou 3 vis en trop dont on se demande la provenance...
    la dernière fois que j'ai voulu sauver mon GEM equinox qui n'avait plus de pile pour les sons ram... j'ai cramé l'alimentation et la carte mère... ça ne m'a coûté que 300 et quelques euros alors je préfère filer 100 balles à quelqu'un...
