Axe chariot Regelwerk (Radiohm CIPGP58 ) cassé.

Par Zinouka le 02/04/2014 - (Débutant)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Doepfer RegelWerk
Photos
1/35
Doepfer RegelWerk

Avertissement : Il est toujours préférable de passer par un service technique agréé par le fabricant.

Autrement par ce tuto, ni Audiofanzine , ni l'auteur du tuto ne pourront être tenus responsables d'une détérioration du matériel.

Remplacement axe "chariot" potentiomètre Radiohm CIPGP58 10 K lineaire.

Après plusieurs investigations infructueuses sur le web, concernant le modèle utilisé par Doepfer, le fameux Radiohm CIPGP58 10 KA, j'ai eu la chance de trouver dans un magasin d’électronique parisien le modèle CIPGP58 10 K.

Magnifique mrgreen me direz-vous mais hélas même si la référence semblait être la même les côtes ne correspondaient pas du tout cry .

Donc pas de remplacement standard.

Allez rien n'est perdu... biggrin

On y va.

 Matériel requis :

-Tournevis cruciforme

-fer à souder / étain

-pointe fine (pour déplier les ergots

-Potentiomètre (1 euro la paire)



Bonus: Graissage des 24 rails.

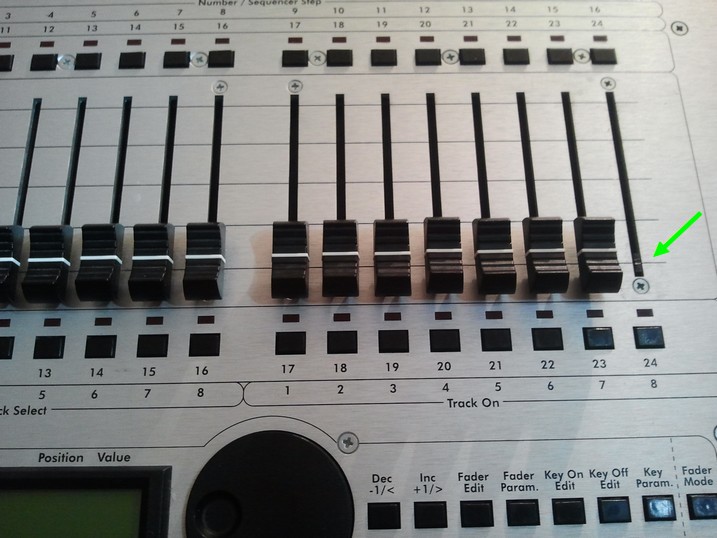

1)Présentation du dernier fader, handicapé par le curseur manquant dû à son axe cassé.

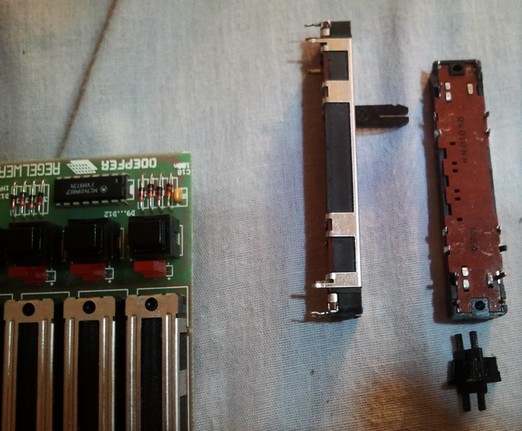

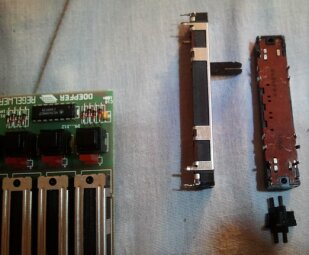

2)Carte isolée du Reglewerk.Le potentiomètre et son axe cassé sont disponibles et disposés à l'intervention.

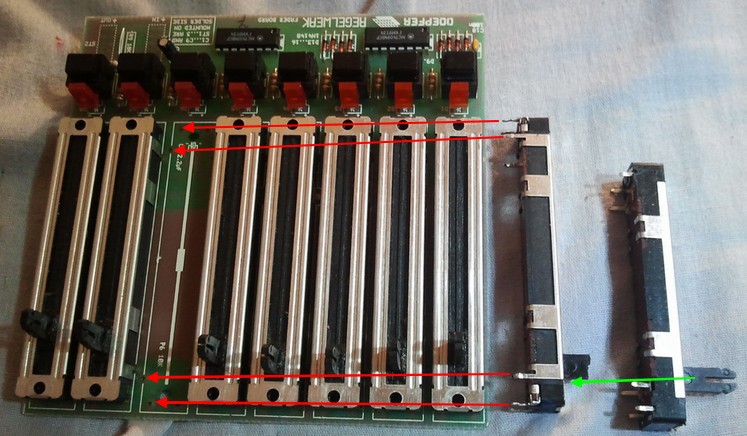

3)Potentiomètre "receveur" dessoudé de la carte à gauche.Potentiomètre "donneur" à droite.

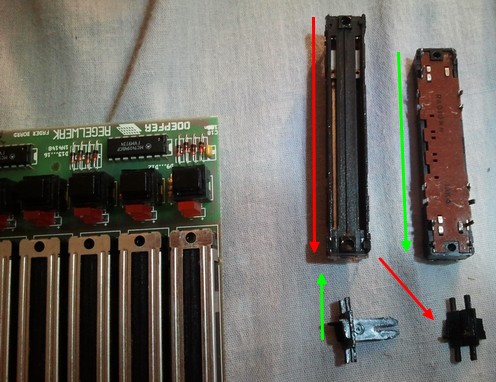

4)Les potentiomètres ont été ouverts sans difficulté en dépliant les "ergots".
   Chariots visibles : à droite le chariot à installer et à gauche le chariot cassé (vue de profil et face).
   Les Chariots restent parfaitement compatibles.


5)Chariot remonté dans le "receveur".Potentiomètre refermé et prêt au remontage sur la carte.

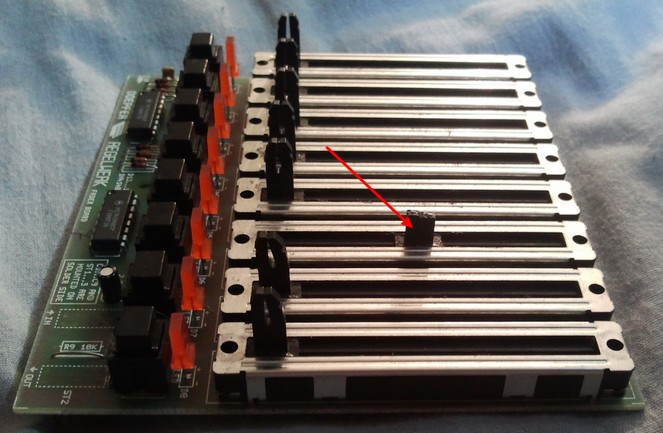

6)Remontage terminé.Attention au sens du remontage.Un marquage n'est pas de trop
   -Test ok.

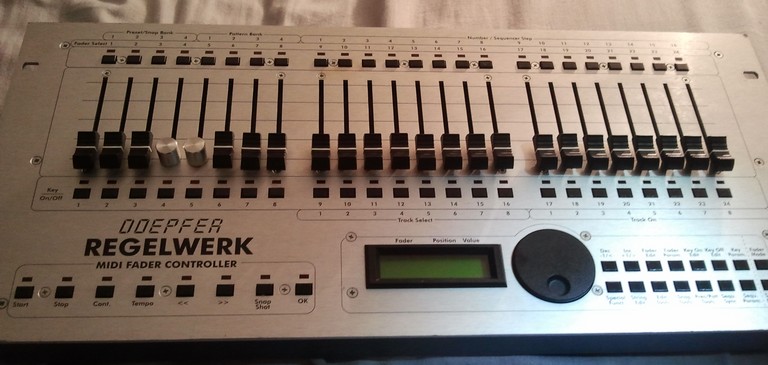

*En attendant des curseurs plus réglementaires, ces curseurs circulaires sont les bienvenus.
