aide demandée Problème Detuning MS20 + SQ10

  • 8 réponses
  • 2 participants
  • 238 vues
  • 3 followers
Sujet de la discussion Problème Detuning MS20 + SQ10
Hello je viens d'acquerir un SQ10 + MS20 et je rencontre un bug lorsque je branche le Multiple Trig Out du SQ10 vers le Trig IN (KBD) du MS20, celui ci declenche une séquence régulière rythmiquement basé sur le séquenceur mais qui désaccorde tout doucement la tonalité du MS20 jusqu'a finir dans les basses. Comme un LFO qui agirait doucement sur les oscillateurs.
Le phénomène persiste lorsque Voltage Out du SQ10 est envoyé vers les VCO du MS20.

Je précise que ce phénomène ne se produit pas lorsque je joue le MS20 seul sans SQ10. (La séquence note est joué mais se désacorde progressivement comme avec un pitch bend qui tombe doucement vers le bas)

Quelqu'un a t'il expérimenté ce problème ?

Je quelques connaissances basiques en bricolage de synthétiseur donc pas peur d'ouvrir et de verifier l'intérieur si quelqu'un a une piste à me donner.

Merci à tous ceux qui liront.

[ Dernière édition du message le 23/08/2025 à 14:26:35 ]

2
Citation de Cédric-doj :
mais qui désaccorde tout doucement la tonalité du MS20 jusqu'a finir dans les basses.

Hello,
quand tu joues une loooongue note, mais avec juste une brève pression sur le clavier et tu la laisses durer avec le HOLD de l'enveloppe à fond, le ton commence à descendre aussi ?
Si oui, c'est un souci connu (j'ai aussi eu ça sur mon MS20) c'est le condo de mémoire du CV du clavier qui est fatigué.

Tu as le schéma ? https://www.synfo.nl/servicemanuals/Korg/MS-20_SERVICE_MANUAL.pdf

Il s'agit du condo C6 dans le circuit du portamento.

Explication donnée par feu Ménélassou ici: http://forum.anafrog.com/phpBB/viewtopic.php?p=171973#p171973

3
Salut, merci beaucoup pour ta réponse, en effet je viens de faire le test en appuyant sur une touche avec le bouton Hold à fond et la note se Detune également.

Je vais me pencher sur le remplacement de ce Condo alors.
Encore merci pour ton aide précieuse !!
4
Mais de nada ! :bravo:

Redis-nous la finalité !
5
Hello je suis en pleine maintenance Korg Ms20 ouvert.
Board KLM127 démontée. (la board principale partie gauche).

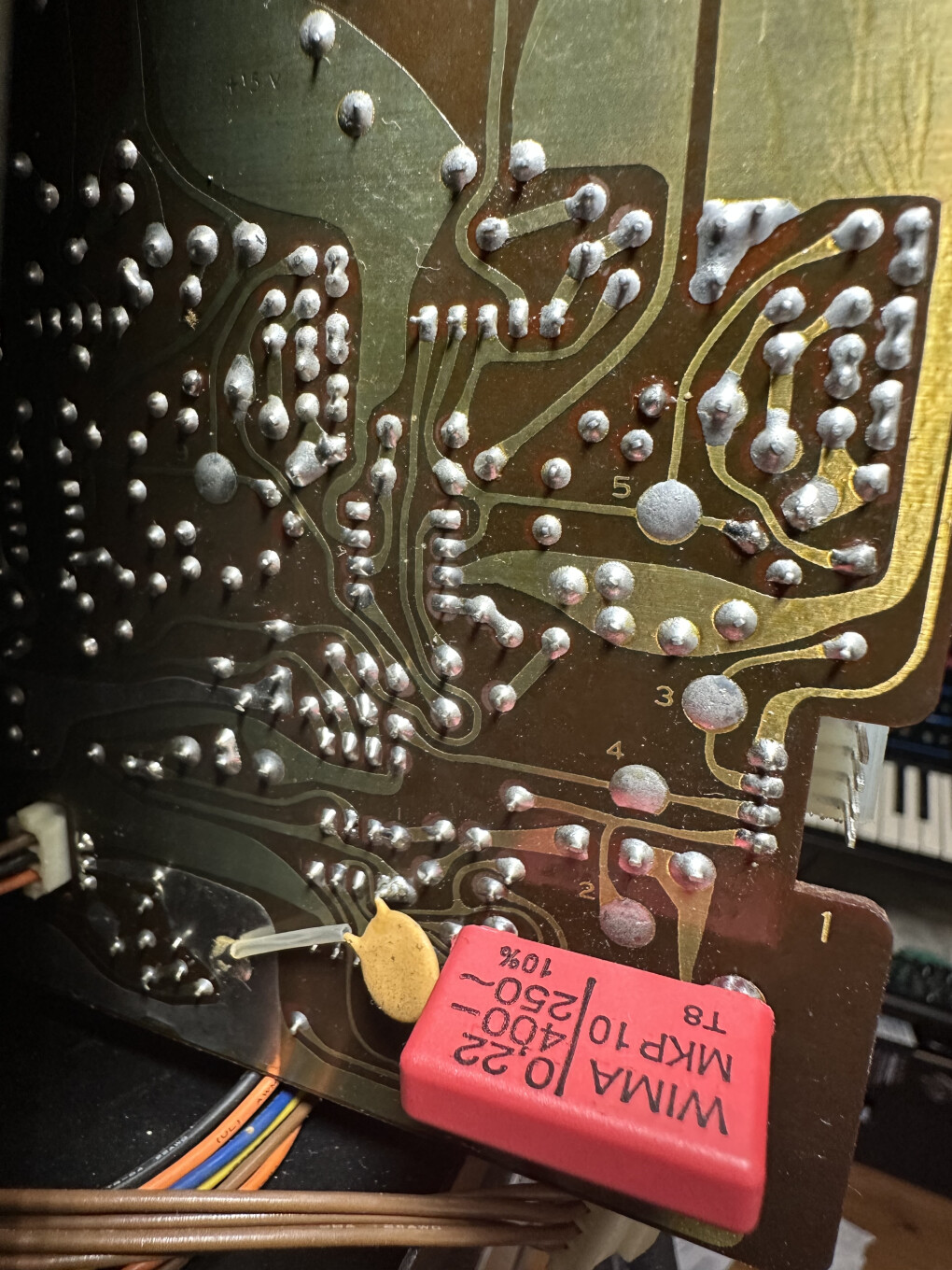

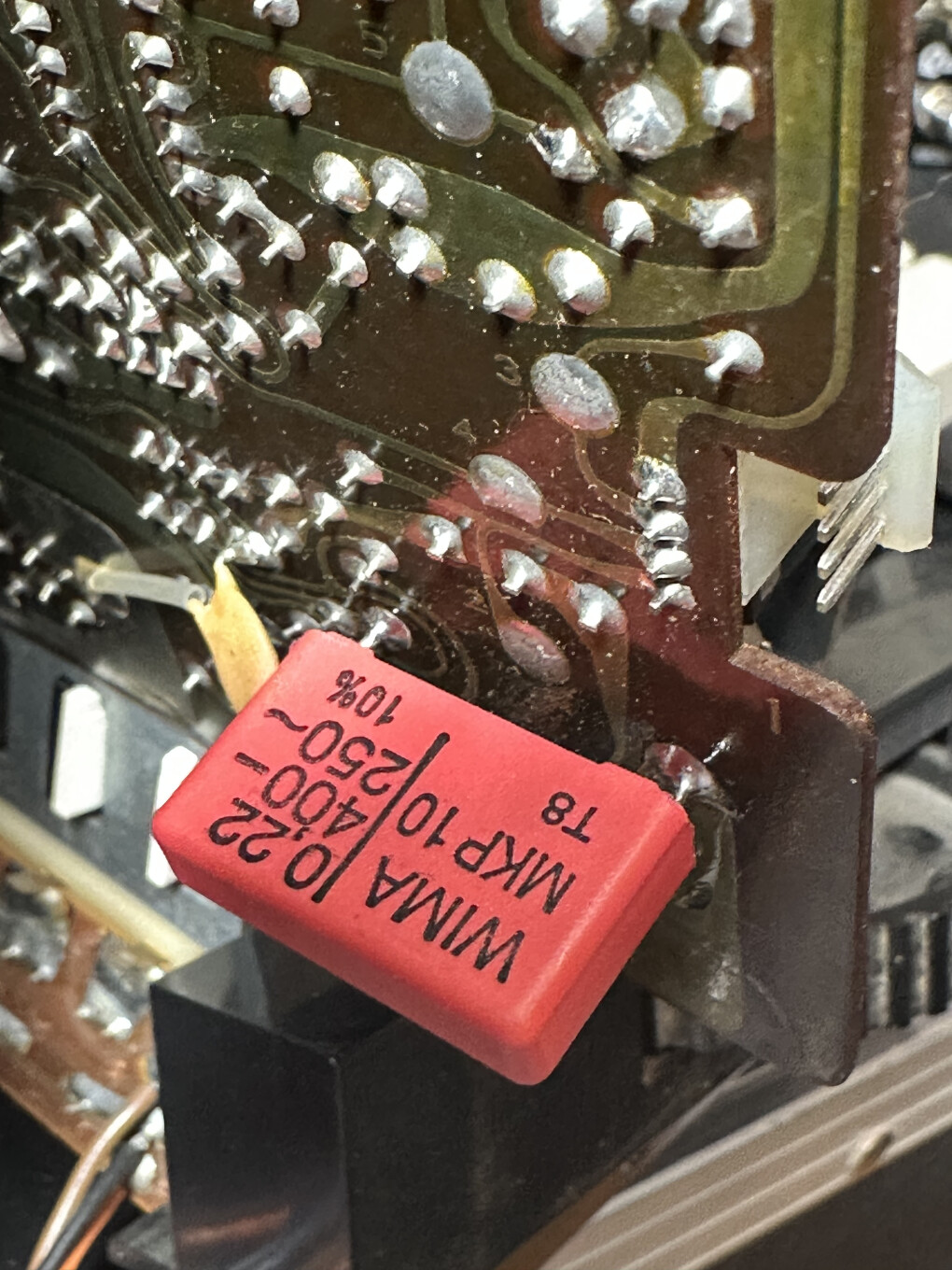

Pour confirmation le condensateur C6 en cause du problème est bien celui ci situé sur le dessous de la carte (dans l’angle bas gauche) et non sur le dessus avec tous les autres composants ?
L’original est de couleur orange beige.

Je vais le remplacer par un MKS 220N acheté chez Gotronic.
Merci

Merci

[ Dernière édition du message le 28/09/2025 à 19:10:56 ]

6
C'est bien ce gros condo moche. :clin:
7

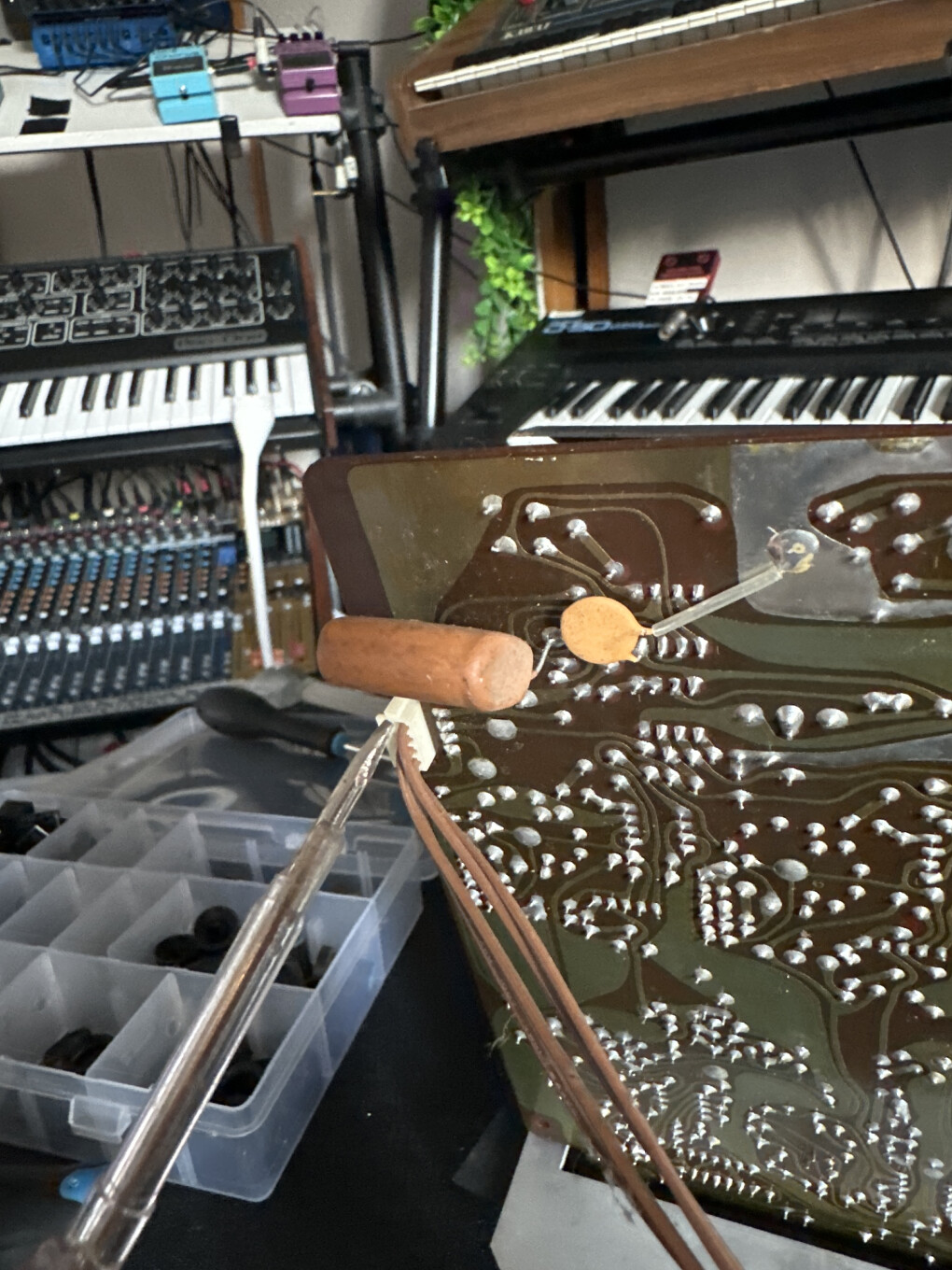

Merci pour la confirmation, C6 est remplacé.

Bilan après 5min sous tension: j'effectue le test en pressant une note + le bouton Hold à fond et enveloppe à fond.

Le problème est toujours présent. Les 2 VCOs du MS20 se detunent tout doucement.

Si vous avez d'autres pistes, je suis preneur...


Merci 1000 fois.
Bonne soirée
Cédric

[ Dernière édition du message le 28/09/2025 à 20:30:30 ]

8
Bizarre... Il doit y avoir une fuite quelque part autour de ce condo.
Soudures ok ? Pas de minuscule pont avec un autre point ?

A part la tenue dans le temps, tu peux jouer différentes notes ?
9


Merci à toi pour ta réponse.

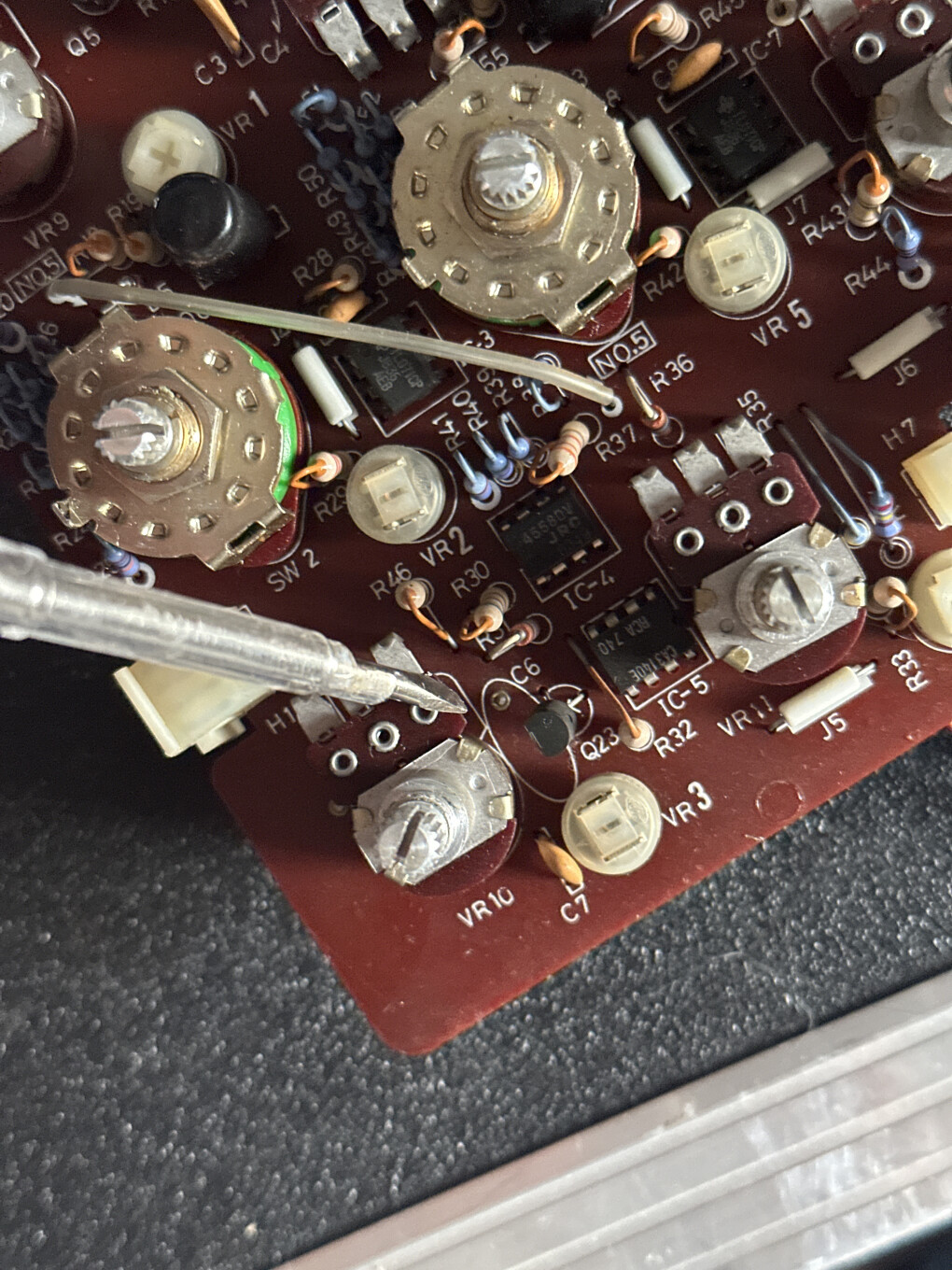

Je viens de refaire les soudures avec du flux, j’ai pas l’impression que ce soit en contact avec les soudures ou contacts voisins.

Je vais re vérifier ça demain au peigne fin.

A part le problème de detuning, tout fonctionne à merveille, toutes les touches réagissent correctement.

[ Dernière édition du message le 28/09/2025 à 21:40:56 ]
