INSTALLATION LECTEUR CF MPC 2KXL (2014)

Salut à toutes et à tous, et bonne année 2014!!!

Voici un tuto que je me suis permis de remettre à l'ordre du jour,

concernant les achats ainsi que l'installation d'un lecteur compact flash "DEXLAN" en IDE baie 3.5",

afin de remplacer le lecteur de disquette d'origine de la MPC 2000 XL.

Temps d'installation: 10-15 minutes (quand on a le matos au complet!)

Matos nécessaire:

Lecteur CF - Carte CF 1GO - Nappe Ide 40 trous - Le fil d'alimentation 5V du lecteur de disquette.

Tournevis cruciforme - Petit tournevis plat (si besoin, en cas de bidouillage sur la connectique de la nappe).

Perceuse + mèche à métaux (de diamétre à peine inférieur aux vis de la MPC).

Isolant pour fenêtre (épaisseur max 3-4mm) ou autre, avec un coté collant et l'autre pas).

Et un chouilla d'huile de coude.

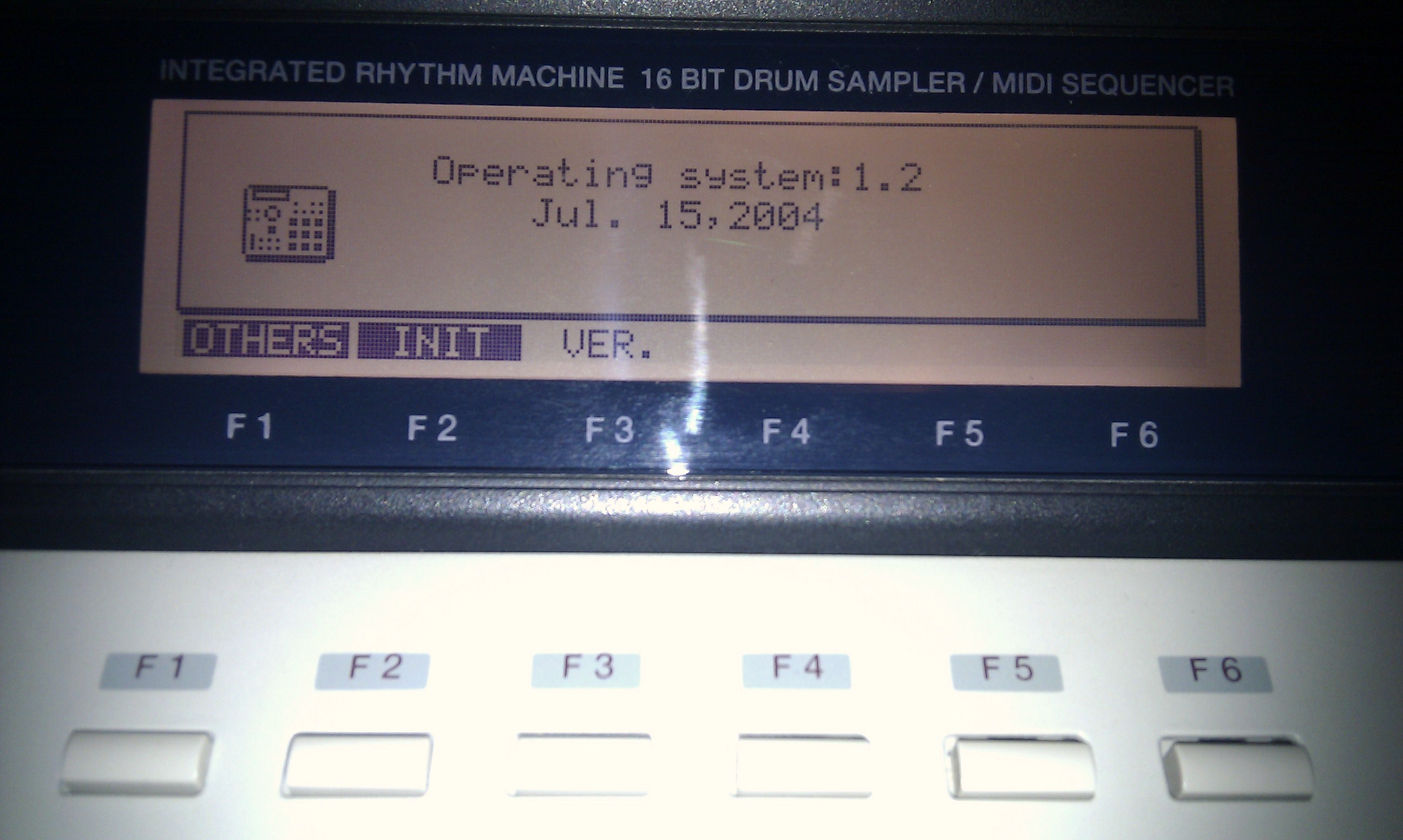

1)METTRE A JOUR LA MPC2KXL:

Tous d'abord, mettez la dernière version de la MàJ (OS 1.20) "OBLIGATOIREMENT", sur votre MPC 2000 XL.

-Lien Téléchargement OS 1.20, ici >>> http://www.akaipro.com/product/mpc2000xl#downloads

-ou si vous avez pas de moyen de faire la MàJ sur disquette, regardez sur Ebay ou autre.

Pourquoi "MàJ OS 1.20 obligatoire"?,

parc'qu'après avoir terminé ce TUTO, par rapport à certaines affirmations que j'ai pu lire sur divers forums, comme quoi le lecteur

CF pouvait être reconnu avec l'OS 1.14, et donc ma curiosité m'a mise face à l'évidence quand j'ai remis la MàJ "OS 1.14" sur la CF

puis en lecture dans la MPC 2KXL, et, que plus RIEN, NADA, MACACHE, OUALOU!!!, à part un "No floppy device".

Donc j'en déduis que soit y a du mytho LOL, nan quand même pas!, je pense plutôt que c'est une question d'amélioration d'une

série de la MPC par rapport à son année de sortie.

Car il y a aussi que la MPC est sortie avec plusieurs modèles améliorés comme avec le MCD par exemple, qui à son époque n'était

qu'en "OS 1.14", donc plausible aussi qu'une MPC sans cette option du MCD, avec juste le lecteur de disquette, mais de la même

année, aurait pu acceptée un lecteur CF en "OS 1.14", et j'ai aussi pu lire que des personnes avec OS 1.14 avaient une CF de 512MO

dans leur lecteur CF et qu'elle fonctionné très bien, mais pas avec une 1GO.

Donc OS 1.20=1GO reconnu 100%(avec la bonne CF), et OS 1.14=512MO (peut être?!) reconnu (avec la bonne CF aussi),

mais 1GO no possible à 100%.

Grand conseil: gardez une disquette avec OS 1.20 et même OS 1.14, ainsi que le lecteur de disquette en cas de boulette!,

sinon c'est la merd.....!!!

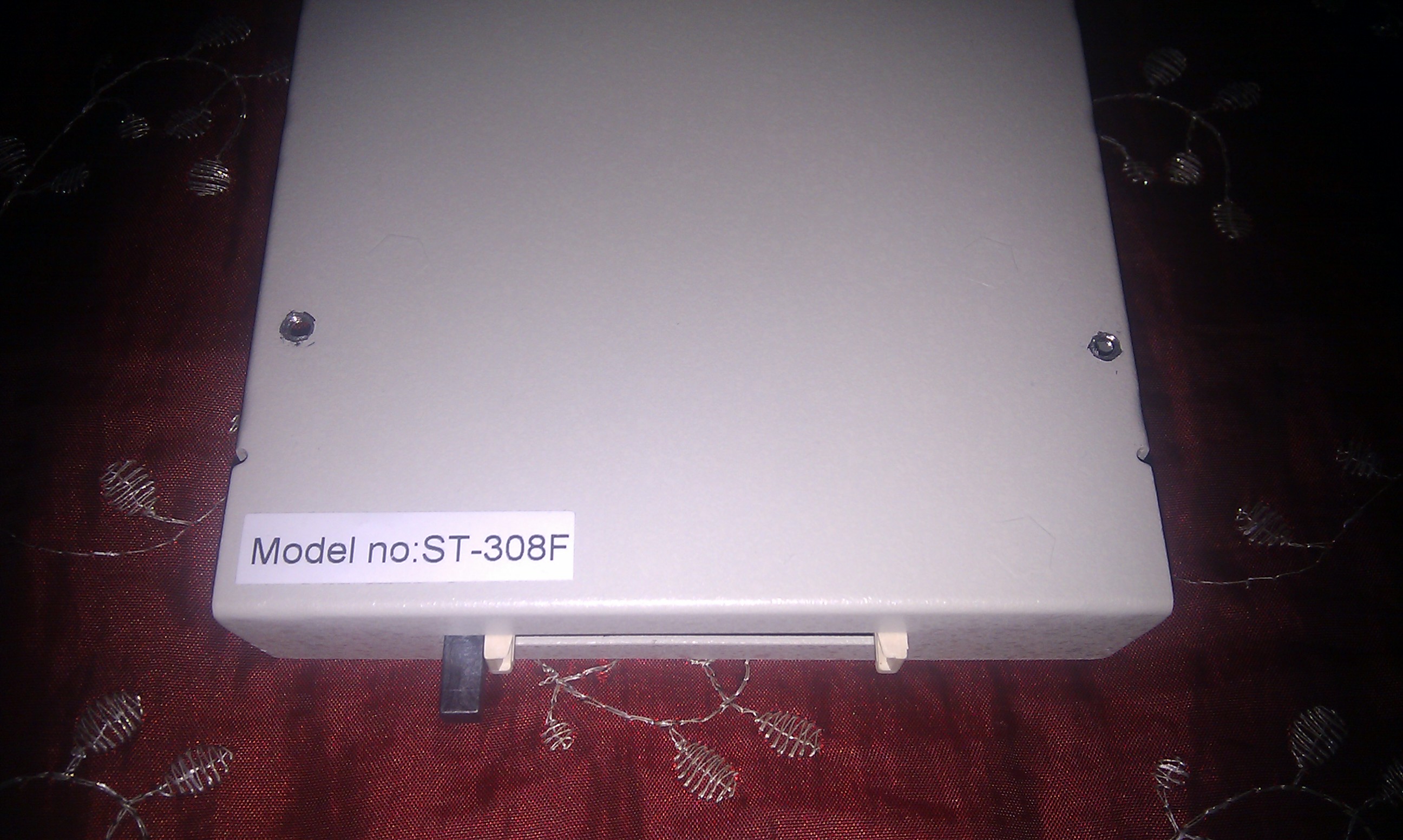

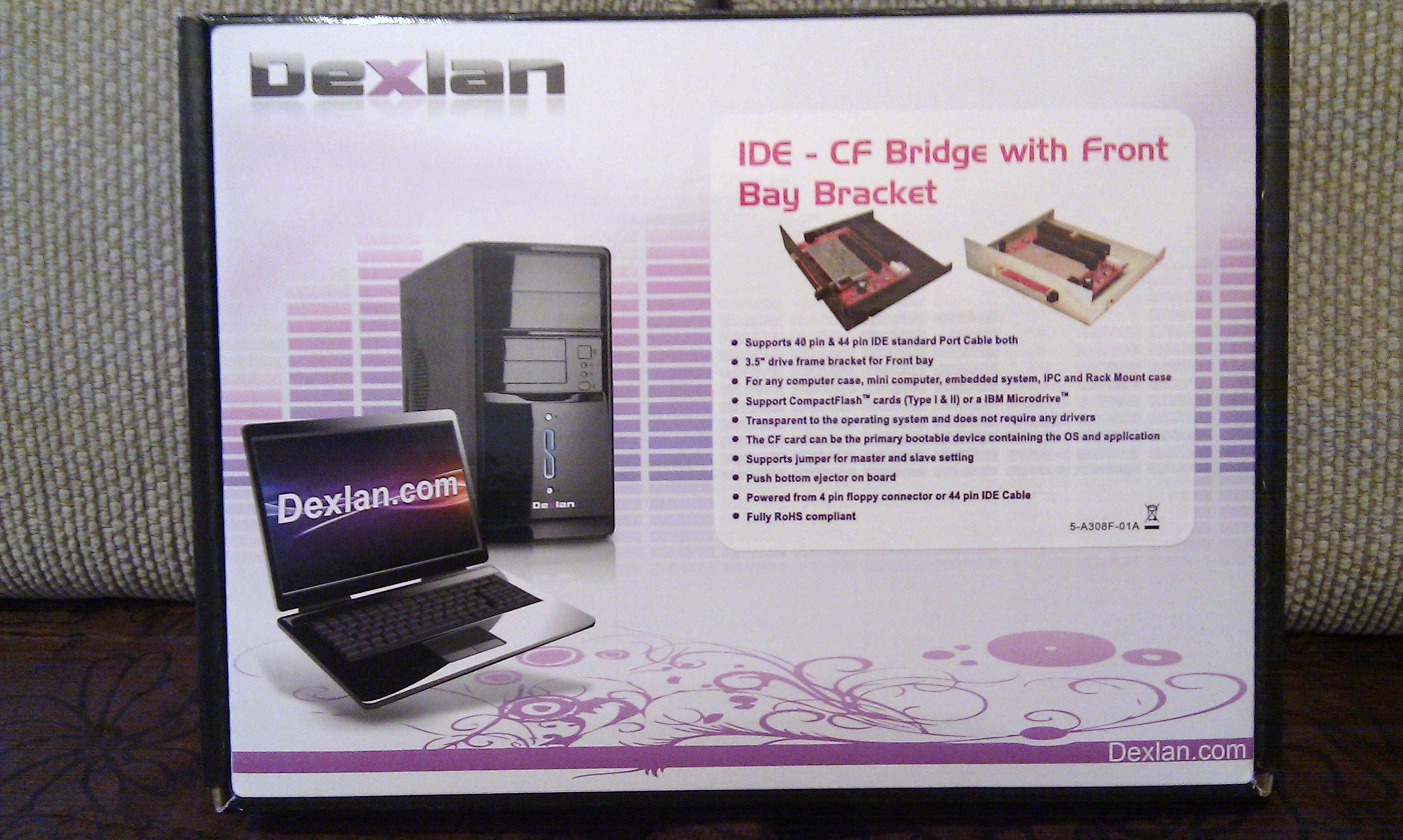

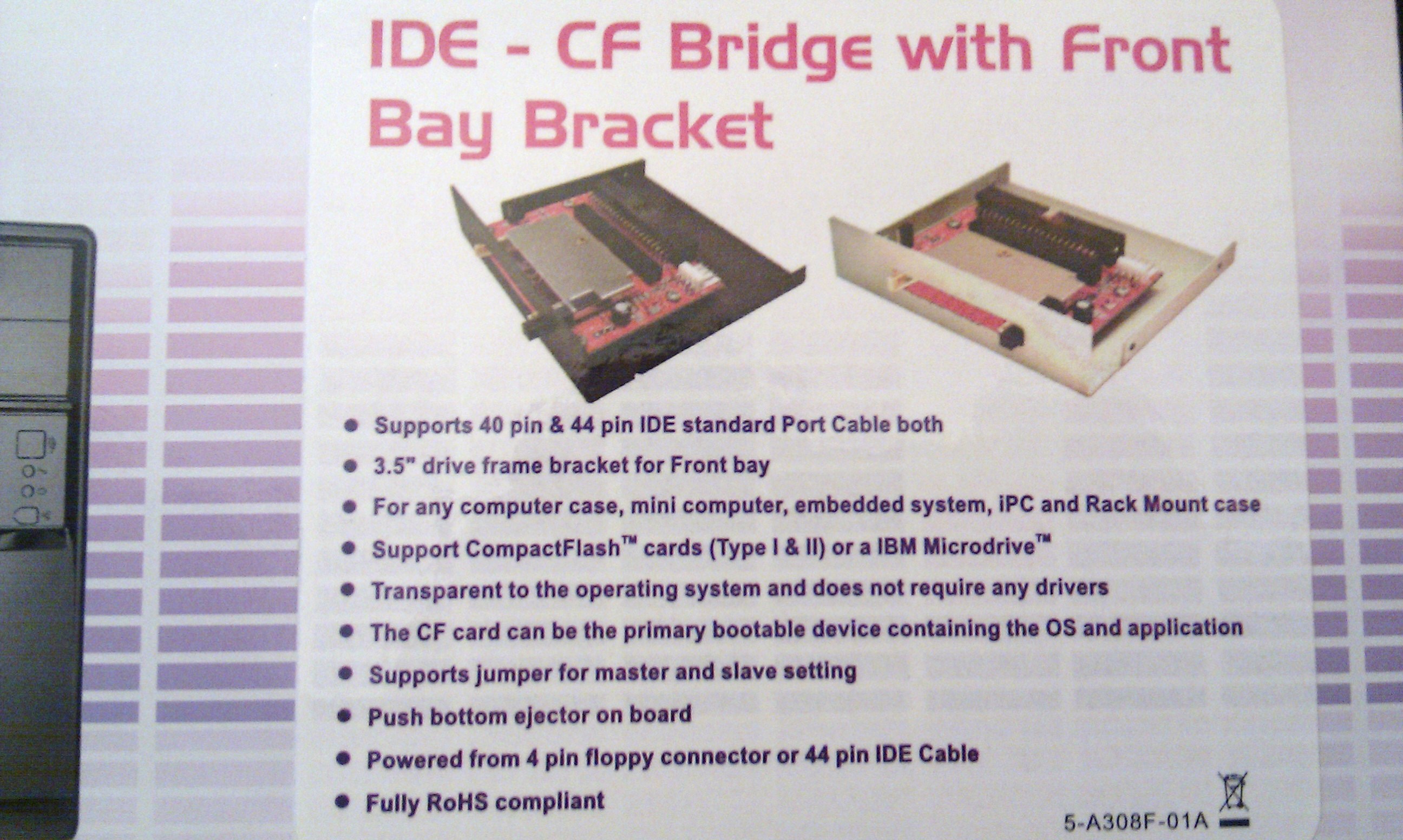

2)Lecteur carte Compact Flash IDE 3.5":

Il faut acheter un lecteur de carte compact flash "DEXLAN", soit, où vous le souhaitez,

ou comme moi, chez ce vendeur qui était le moins cher par rapport aux autres, avec en plus la livraison gratuite et rapide!.

Attention, avec ce lecteur les cartes CF ne pourront pas être enlevées à chaud!, il faudra éteindre la MPC pour enlever la carte CF

et en mettre une autre par EX.

Et La MPC ne reconnaîtra que 1GO maximum concernant les cartes CF.Lecteur CF IDE, avec mode DMA, et mode MASTER et SLAVE.

Voici le lien, (+ou-23€).

http://www.amazon.fr/dp/B002M9X2UM/ref=pe_386181_40444391_TE_item

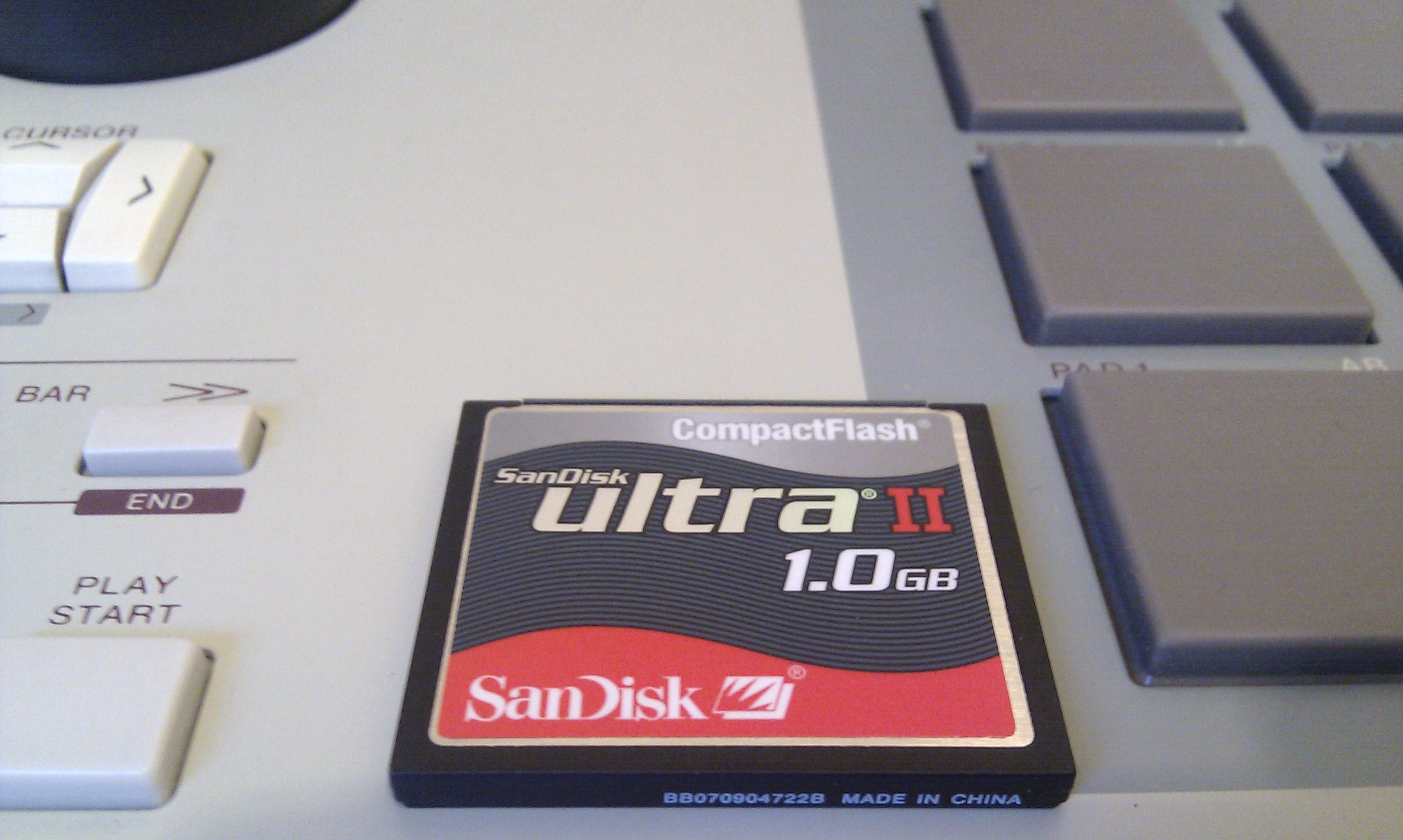

3)Carte compact flash.

Alors en suite, afin d'éviter de perdre du temps et de l'argent en achetant des cartes compact flash

qui ne seront pas reconnues par la MPC 2000 XL, achetez directement une carte CF Sandisk 1go Ultra ll,

et sa fonctionnera direct sans chichi!

(Si une CF est reconnue par la MPC, il est bon d'en prendre plusieurs si on le peut, avant de ne plus en trouver!).

Caractéristique CF Sandisk Ultra ll 1GO 66x (mais plus proche du 80x si on se base sur la vitesse de lecture minimum):

j'ai testé les vitesses de transfert en lecture/écriture de cette CF Sandisk Ultra ll, avec un petit soft gratuit,

et j'ai obtenu environ 12MB/s et des brouettes en lecture minimum, donc pour connaître son indice de vitesse > (..x),

sa donne 12MB/s = 12000KB/s : par 150KB/s = 80/(80x), ou, si vous avez déjà l'indice (..x),

sa donne (80x) = 80 x 150KB/s = 12000KB/s, ce qui donne 12MB/s, qui est toujours basé sur la vitesse de lecture,

car la vitesse d'écriture n'a pas d'importance pour ce calcul. Rappelez-vous que 1/ou 1x=150KB/s, ce calcul permet de mieux

cerner le seuil de vitesse de transfert en lecture accepter par la MPC2KXL, ou le lecteur CF, ce calcul est basé sur le taux de transfert de lecture minimum, est il donne du 80x.

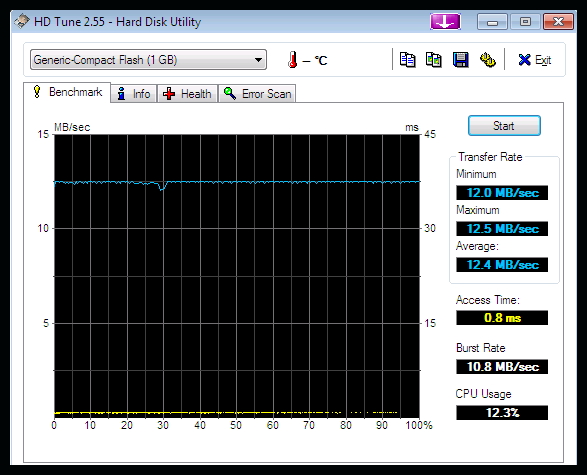

Voici la capture d'écran du test pour la Sandisk Ultra ll 1GO 66x.

Cette Sandisk Ultra ll 1GO est déclarée comme 66x, si ils se basent sur le "Burst Rate" de 10,8MB/s arrondi à 10MB/s, ce qui donne: 10000KB/s : 150KB/s = 66,666...arrondi à 66/66x.

Donc concernant la compatibilité des cartes CF sur MPC, je pense que le problème n'est pas la "Marque", car tout dépend de la vitesse de lecture de la carte CF, qui ne doit pas dépasser celle du mode DMA du lecteur CF, ainsi qu'une nappe IDE/ATA minimum de 33MB/s.

Mais je dois précisé que j'ai testé une autre CF 1GO type1 qui avait 15MB/s en lecture, et elle n'était pas reconnu, alors es-ce le mode DMA du lecteur CF qui même en étant passif, se limite au "DMA mot multiple 1" et au taux de transfert de 13,3MB/s, bien possible!!!

Voir ci-dessous pour mode DMA.

A respecter:

Pour le lecteur CF=CF l & ll, Micro Drive/IBM.

Pour la MPC 2KXL=CF 1GO Maximum (à part mettre un lecteur CF IDE double slot = 2X1GO, à test!

), avec même caractéristique ou plus bas que la CF Sandisk Ultra ll (Voir ci-dessus).

je rajouterais des infos plus détaillés, si confirmation avec exactitude, concernant les taux de transfert Max que la MàJ de la MPC peut

gérer, ainsi que ceux du lecteur CF IDE et son mode DMA (Direct Memory Acces).

RAJOUT D'INFOS (en MO/s en français et MB/s en anglais/US):

Petites infos, donc concernant ces fameux taux de transfert de vitesse,

après avoir reçu des réponses à des mails, d'un technicien de chez Akai, et de chez Dexlan,

la MPC2KXL, prendrait en charge uniquement les cartes compact flash de Max 1Go,ça oK! et seulement de type 2,

ça, j'y crois pas trop!, car celle-ci (la Sandisk), est reconnu et c'est une type 1, (type1=3,3mm/type2=5mm).

Ensuite, Dexlan m'a envoyé un tableau concernant les taux de transfert en mode DMA du lecteur CF,

et me disent que concernant la vitesse de lecture, le lecteur CF IDE en mode DMA, est passif, et qu'il dépend

du taux de transfert venant de l' IDE, ainsi que celui de la carte CF (DMA ou pas).Donc, en gros, la nappe IDE/ATA ayant

un taux de transfert jusqu'à 133MO/s, elle ne risquera pas de brider quoi que se soit, par contre le

mode DMA du lecteur CF même étant passif, semble ne pas vouloir accepté plus que le DMA mot mulltiple 1

égale à 13,3MO/s, car comme j'ai dis plus haut, j'avais testé une CF qui affichait 15MO/s et qui n'était pas reconnue.

Alor dans la logique, si vous mettez un CF qui débite plus de 13MO/s, No floppy device!Ceci dis, la MàJ de la MPC pourrait

aussi avoir un taux de transfert limité pour sa sortie de port IDE/ATA, mais malgrés avoir demandé à un technicien d'chez Akai,

j'ai pas eu plus de précision qu'un "la MPC 2000 XL ne prend en charge qu'1GO et les CF type 2", il est fort celui la!!!

Donc voilà, sa dépend bien des taux de transfert, alors bien choisir vos cartes CF au niveau taux transfert lecture et basta.

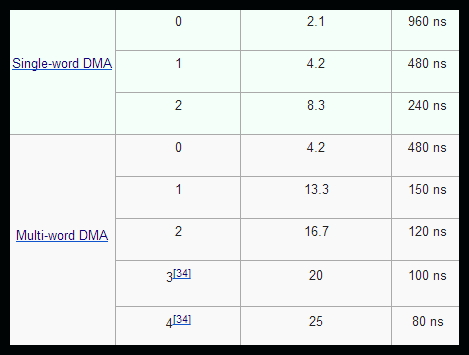

Tableau venant du message reçu par Dexlan.

Carte CF Sandisk ll, voir calcul MO/s ci-dessus Mode Niveau Max MO/s (basé sur lecture!)

Donc voilà un vendeur anglais sur Ebay.fr, qui a des prix correct,

surtout si vous lui en achetez plusieurs et lui faites une proposition de prix convenable. voici le lien ci-dessous, (+ou-11€ pour une).

http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=121240266715&ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649

OU, ce vendeur au state sur Ebay, qui vend des CF de 1GO "Akai" pour sampler + l'équivalent d'1 cd en sample, à prix correct, (+-20€).

https://www.ebay.com/itm/1GB-AKAI-MPC-1000-CompactFlash-CF-Memory-Card-1-GIG-Upgrade-Samples-Collection-/221353919930

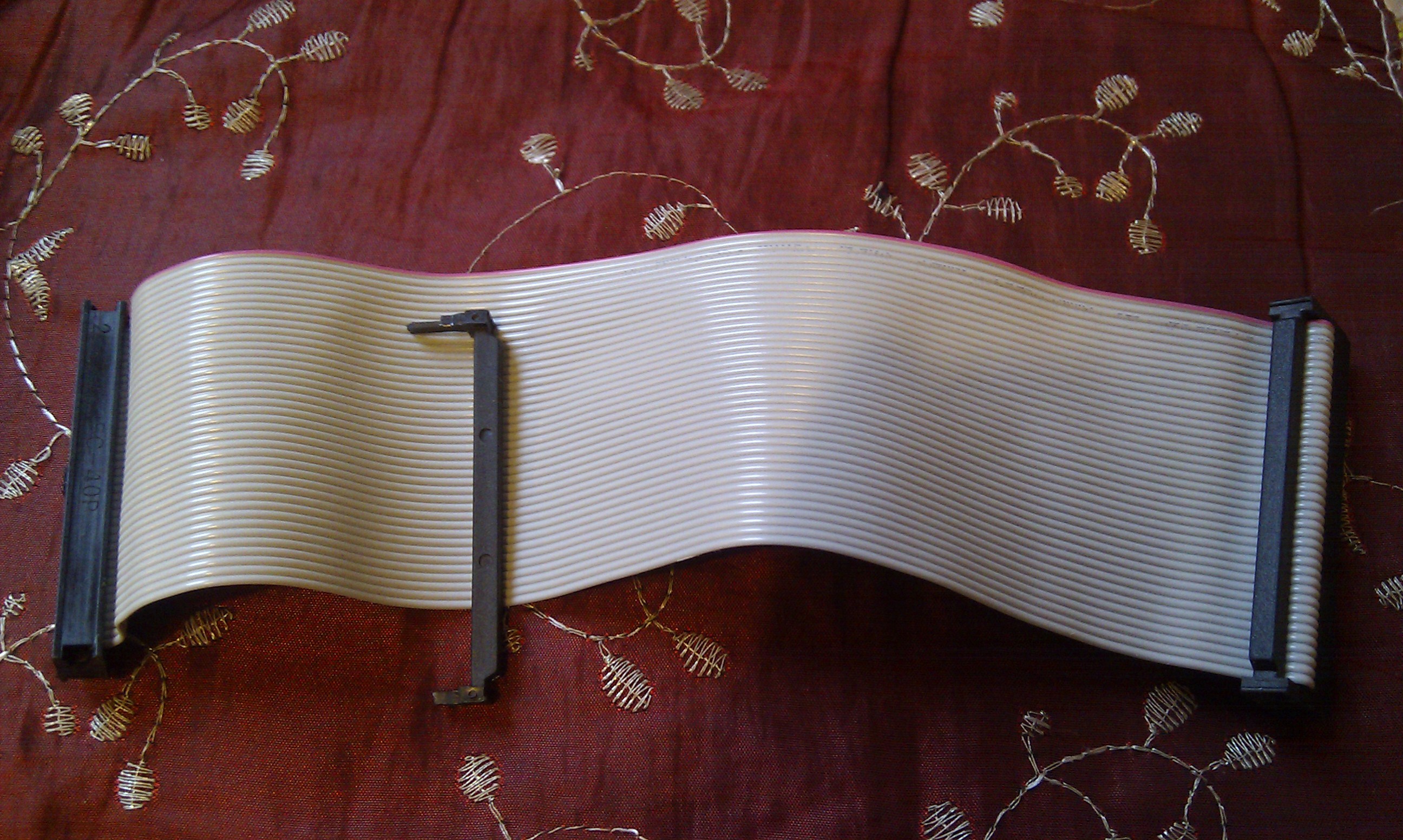

4)Nappe IDE/ATA 40 trous.

Transfert UDMA (Ultra Direct Memory Acces), jusqu'à 133MO/s,

donc largement au dessus de nos besoins, mais mieux vaut plus que moins!

Nappe de marque "Ribbon", (Neuve!, -5€).

http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=261362474900

Par contre sur la Nappe que j'ai acheté,

j'ai dû faire une petite modification pour qu'elle puisse bien être bloquée

par les ergots de blocage sur le port IDE/ATA de la carte mère de la MPC.

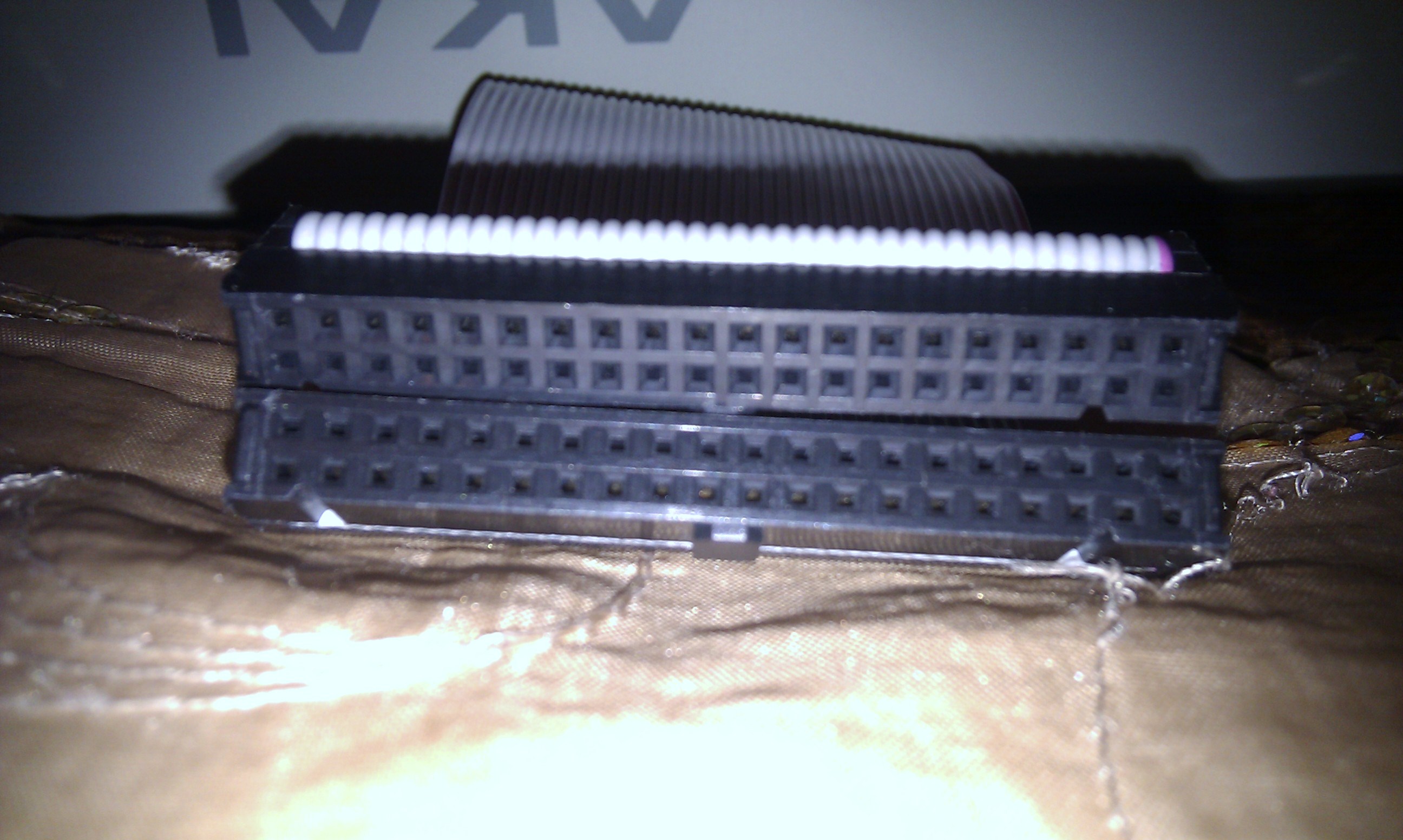

Et voici la p'tite modif, il suffit juste de faire sauter la p'tite

broche en plastique délicatement, et le tour est joué!

Aucun risque pour la nappe car elle tient encore très bien, ne pas tirer dessus

comme un bourrin si vous deviez être amené à l'enlever, c'est tous!

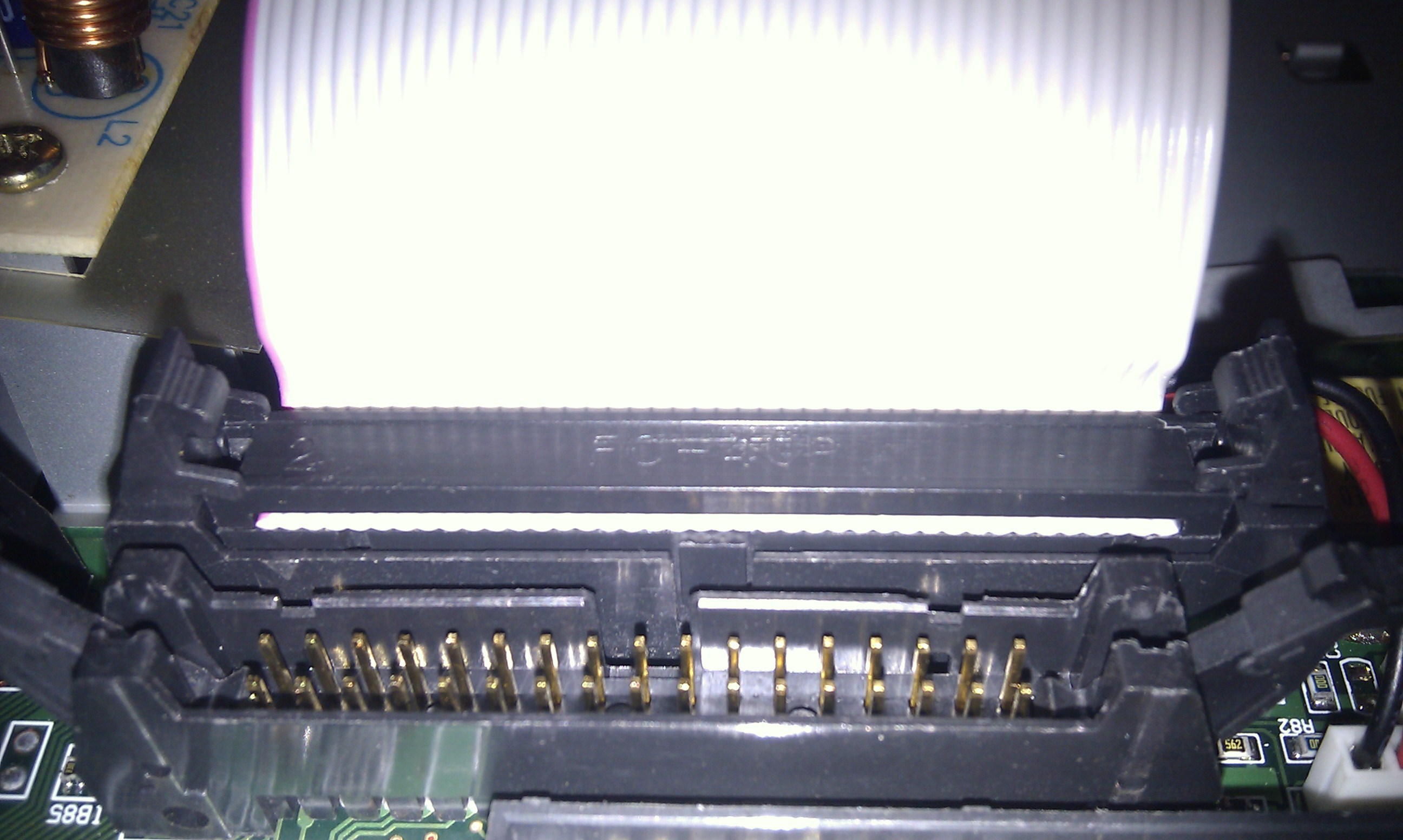

Et la voilà une fois montée sur le port IDE/ATA de la MPC,

bien enfoncée et bien bloquée!

Branchement de la nappe:

-Sur la carte mère MPC, à coté du port IDE vous verrez une petite flêche blanche, la nappe avec fil rouge doit faire face à cette flêche.

-Sur le lecteur, la nappe avec fil rouge doit faire face à la flêche ou au numéro 1 du port IDE du lecteur.

5)Enlèvement du lecteur de disquette, préparation des trous sur la carcasse du lecteur CF

et de sa pose!

ATTENTION!!!:

mettez votre MPC hors tension!, éteignez la!, débranchez la!, avant de faire

quoi que se soit!

Posez la MPC sur une surface molle (comme par EX, gros oreiller, canapé etc..), avec

le dessous de la MPC vers vous et démontez les vis de la plaque.Enlevez le lecteur de disquette, la nappe et

le fil d'alimentation.

Mais laissez les deux vis de la patte de maintient du lecteur de disquette en place comme sur la photo ci-dessous.

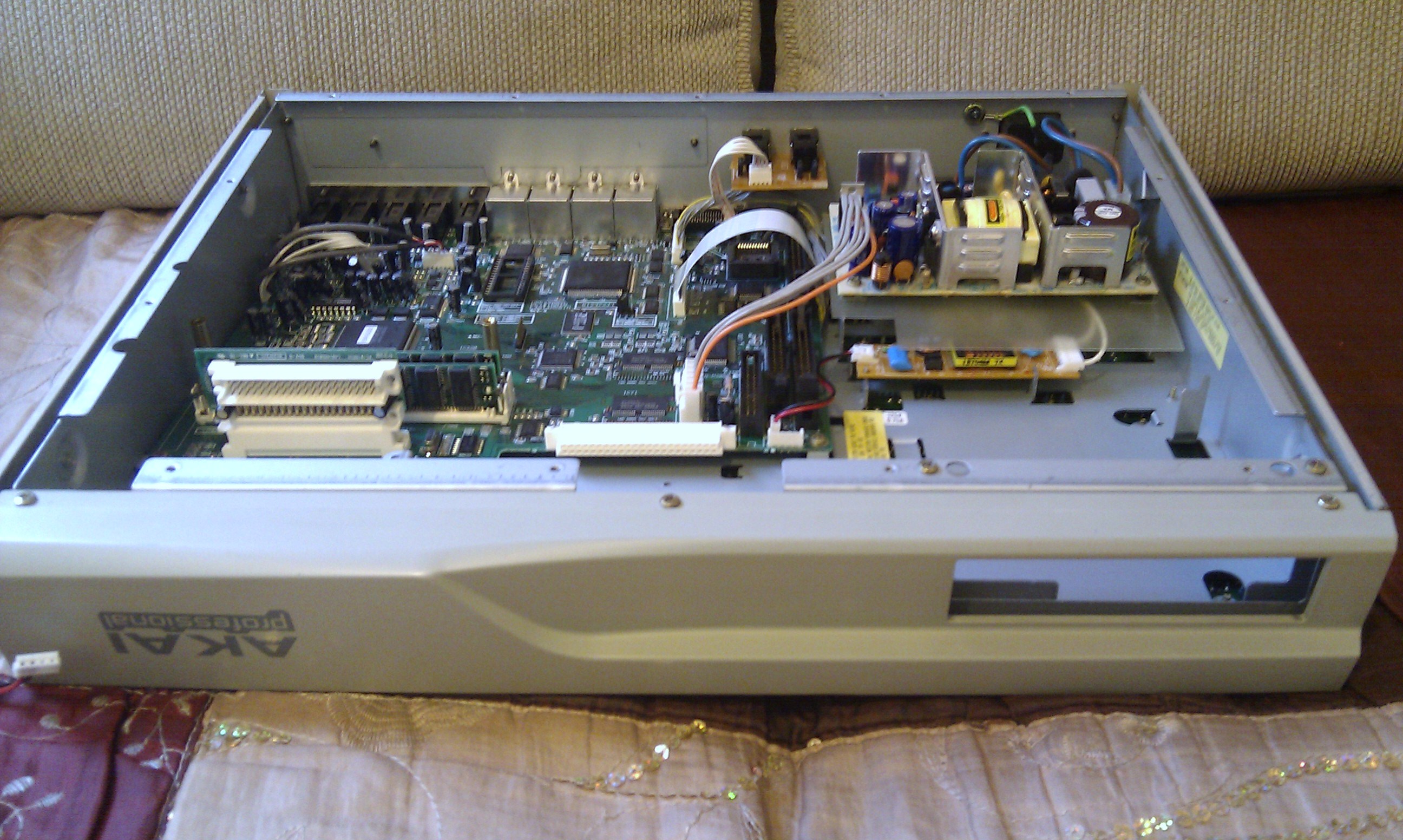

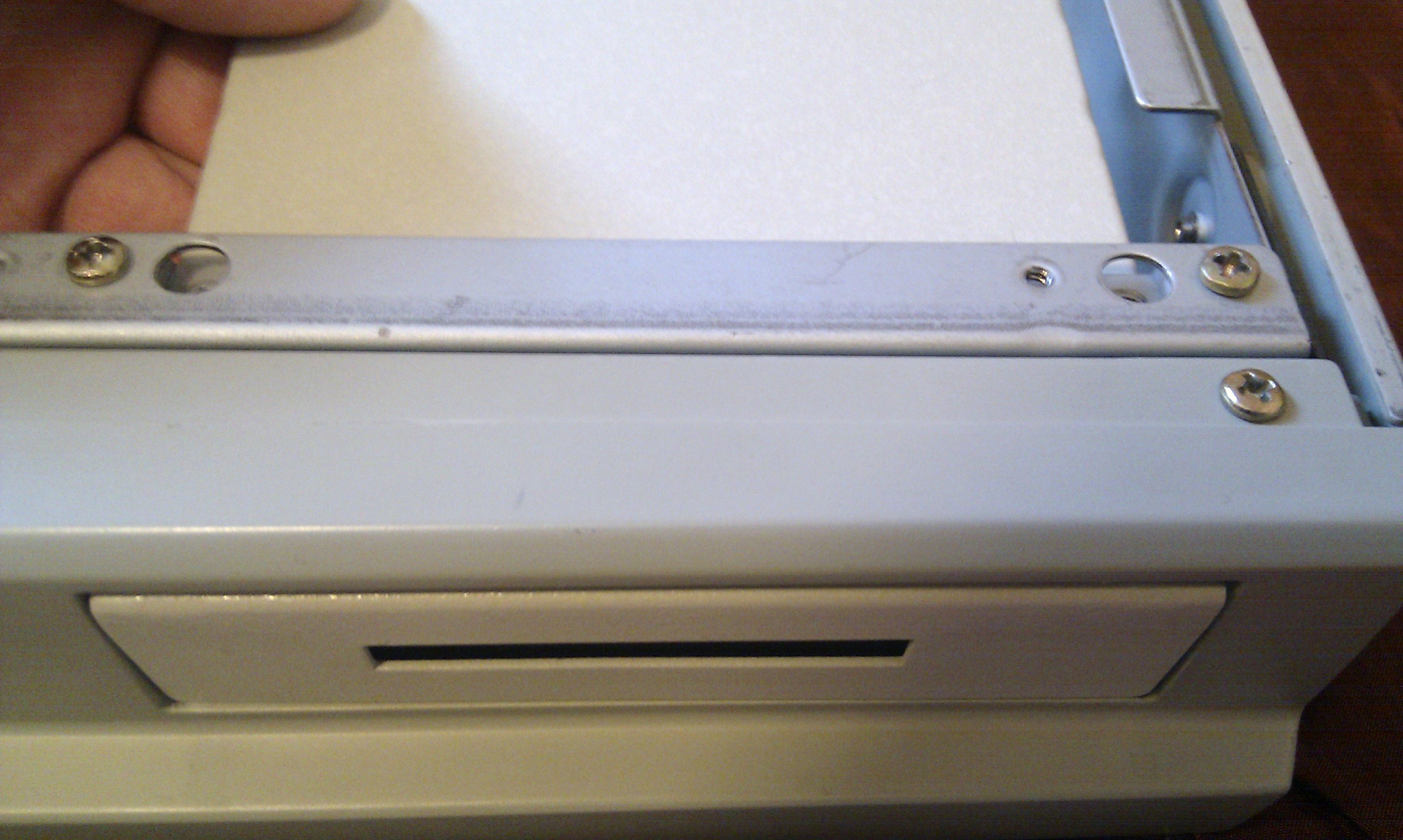

Voici une autre vue de l'intérieur, concernant les deux vis à laisser en place

sur la patte de maintient du lecteur de disquette.

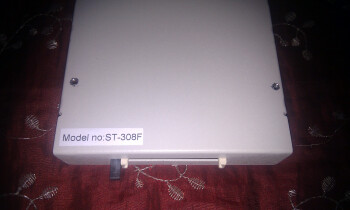

En suite, pour plus de sécurité (pendant le perçage), dévissez les 4 petites vis

du circuit électronique du lecteur CF, puis présentez sa carcasse vide à la place

ou elle devra être posée, puis ajustez-la bien à fleur de la face de la MPC,

et à l'aide d'un crayon ou feutre, faites deux repères à

travers les deux trous de la patte de maintient du lecteur de disquette

sur la carcasse du lecteur CF.

Voir photo ci-dessous.

Faites deux trous à l'aide d'une perceuse avec mèche à métaux d'un diamétre

à peine inférieur à celui des deux vis de la patte de maintient du lecteur de disquette.

Puis faites le filetage dans chacun des deux trous, en vissant puis en dévissant deux ou trois fois.

Et vissez la carcasse du lecteur CF à vide sur le support de maintient pour voir le résultat.

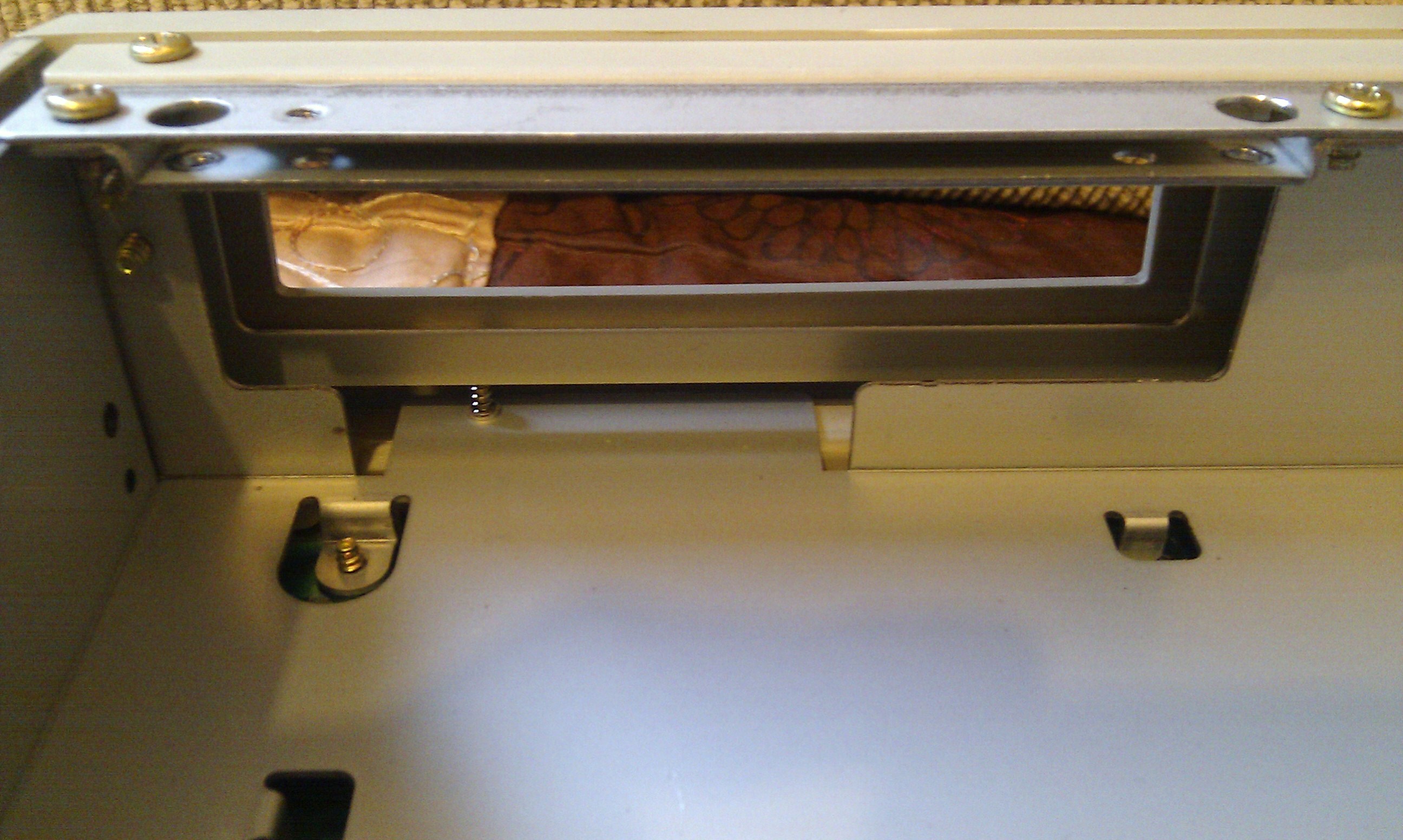

Voilà les trous effectués et filetés.

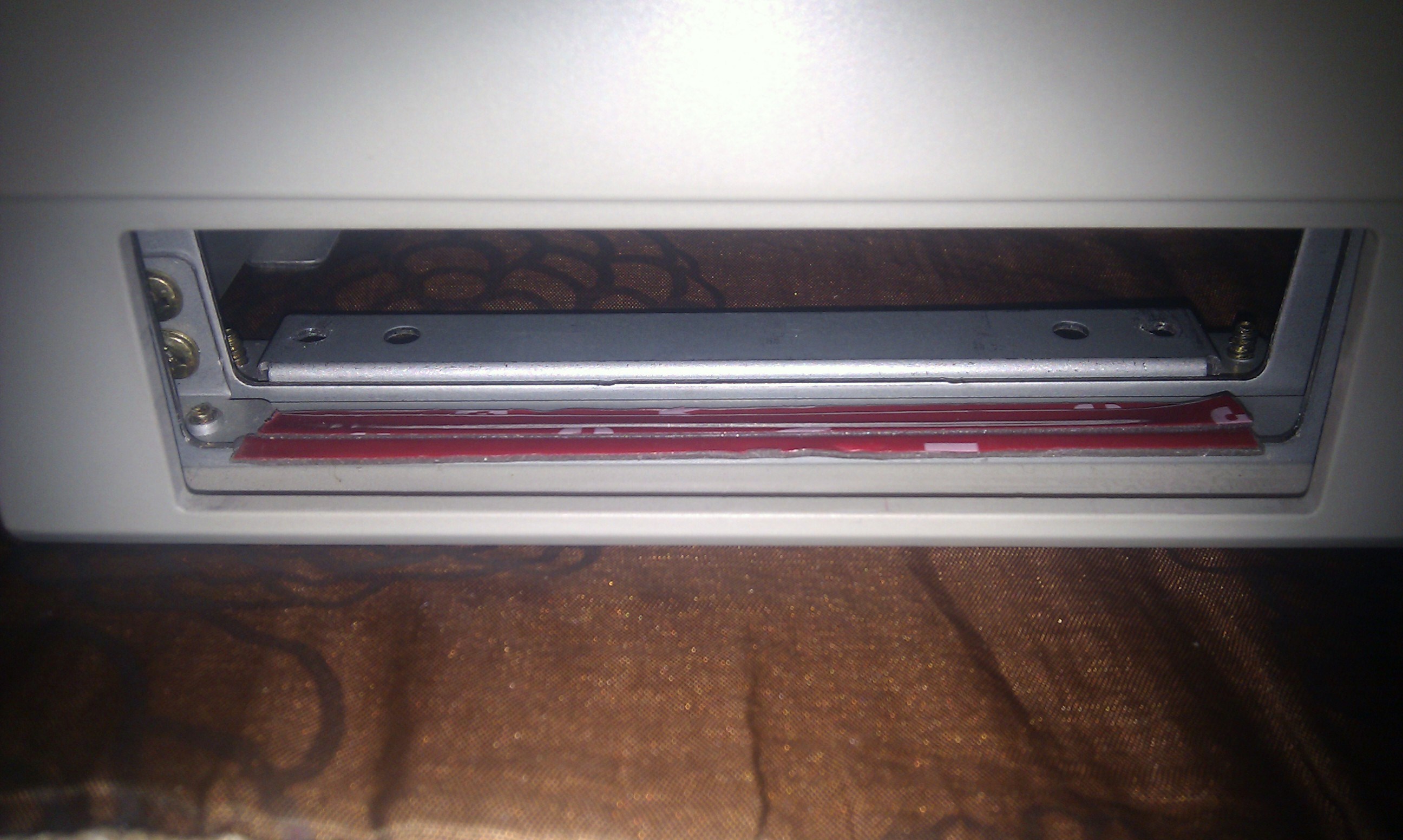

Conseil:N'hésitez pas à mettre un morceau d'isolant pour fenêtre ou autre, avec un coté collant et l'autre pas,

et de la même largeur que le lecteur CF, sinon en vissant le lecteur, il y aura un gros jour pas très esthétique.

Puis mettez la carcasse du lecteur CF en place,

et serrez les deux vis afin de voir ce que ça donne.

Et voilà ce que ça donne après

le petit ajustage!Nickel chrome!

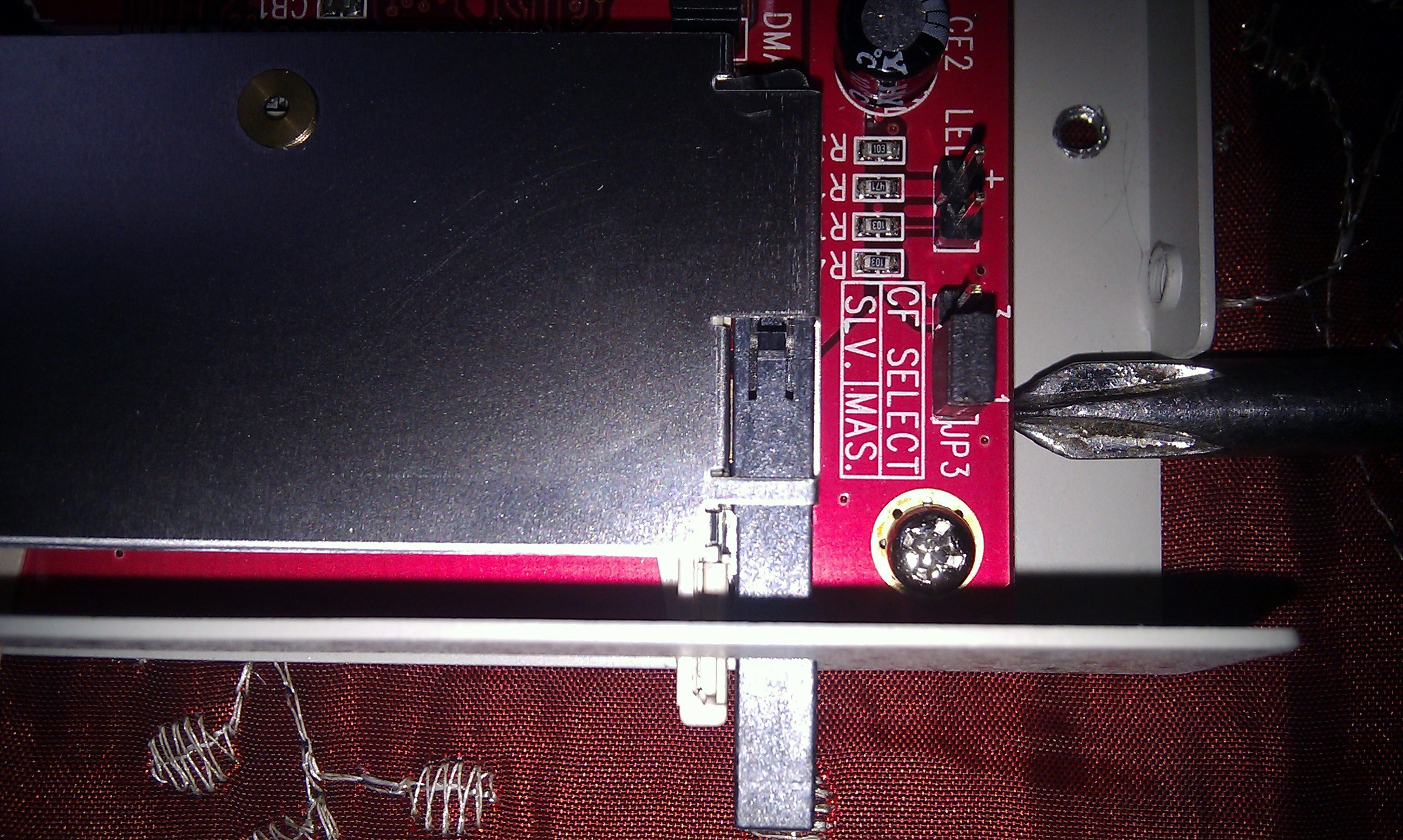

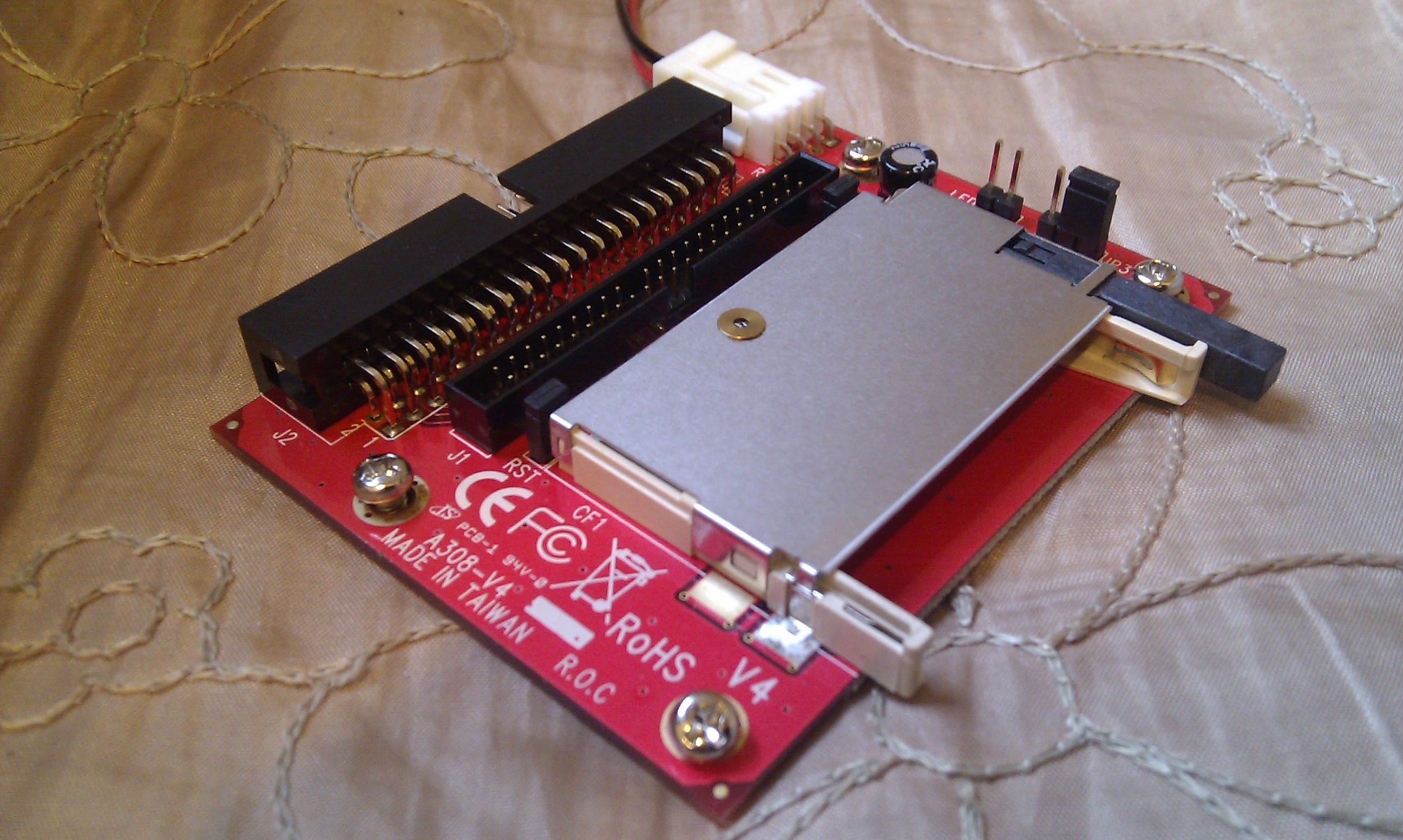

Vérifiez que la carte du circuit électronique de la CF est bien configurée en "MAS" comme "MASTER",

regardez que tout soit OK, comme sur les photos ci-dessous.

Maintenant, vous pouvez remonter la carte du circuit électronique sur la carcasse du lecteur CF, branchez lui au cul le fil d'alimentation d'origine 5V du lecteur de disquette (donc pas besoin de faire de bidouille niveau fil OK), branchez la nappe IDE/ATA, mettez le lecteur en place et serrez les deux vis de la patte de maintient.Et connectez le reste sur la carte mère de la MPC.

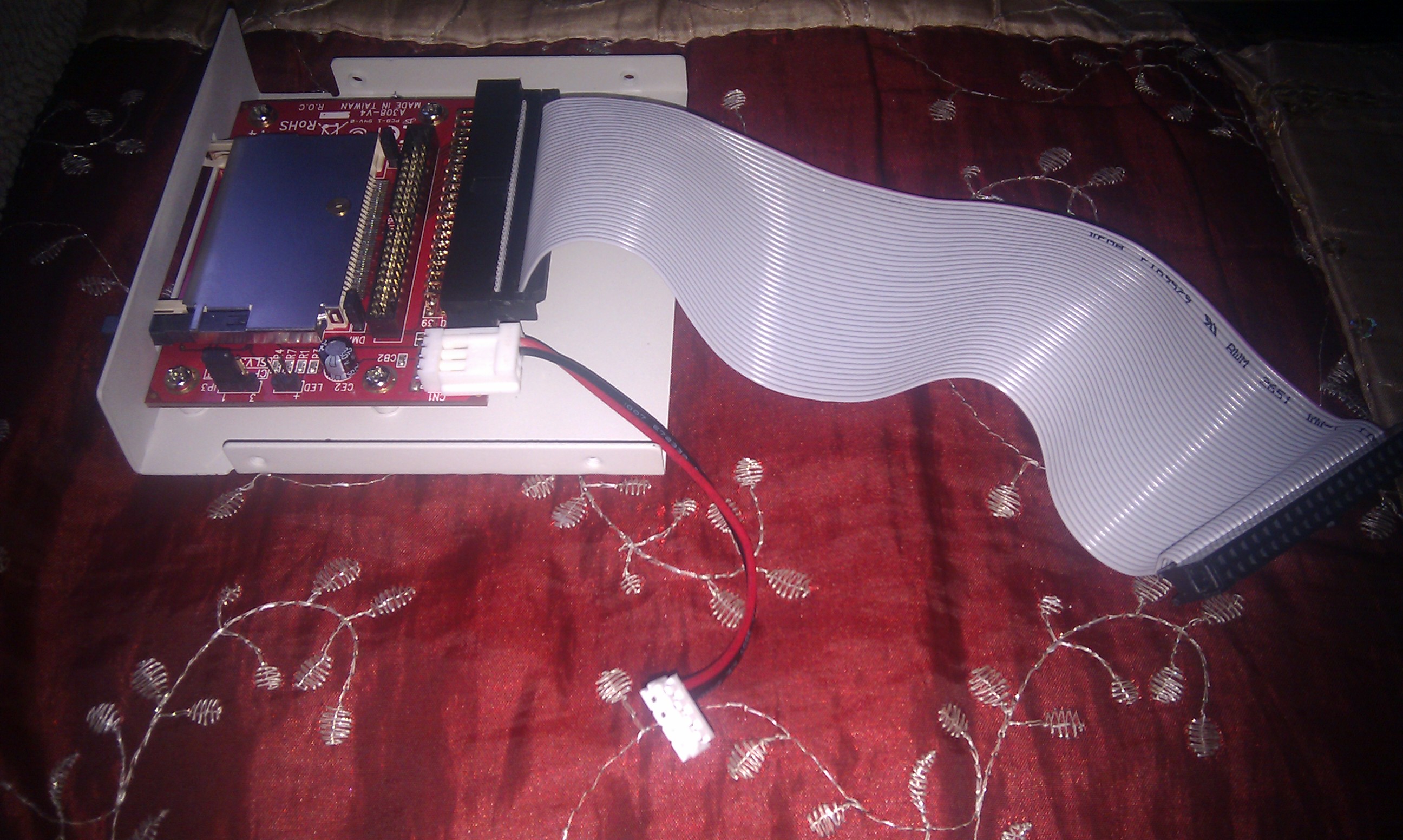

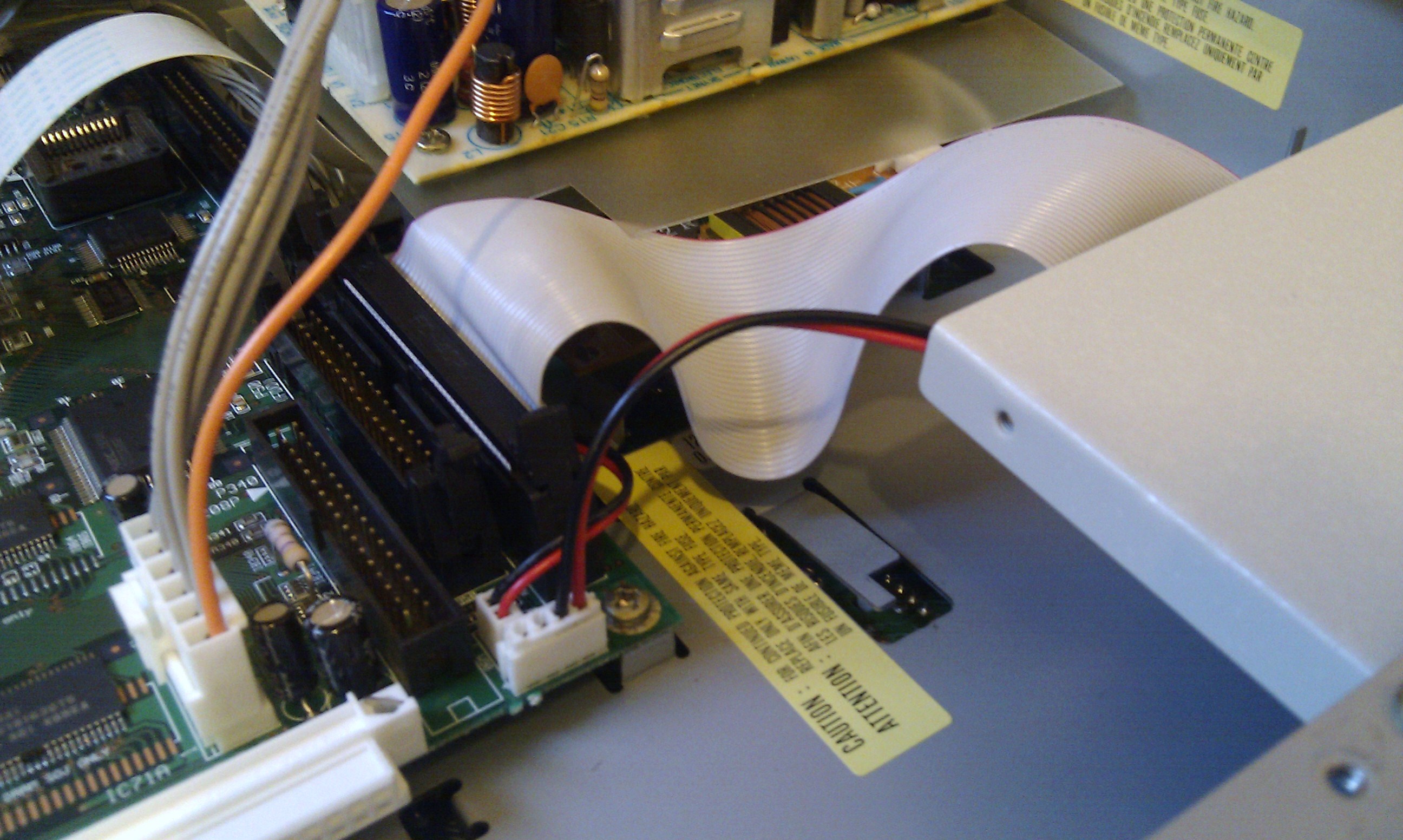

Et voilà le tout une fois branché.

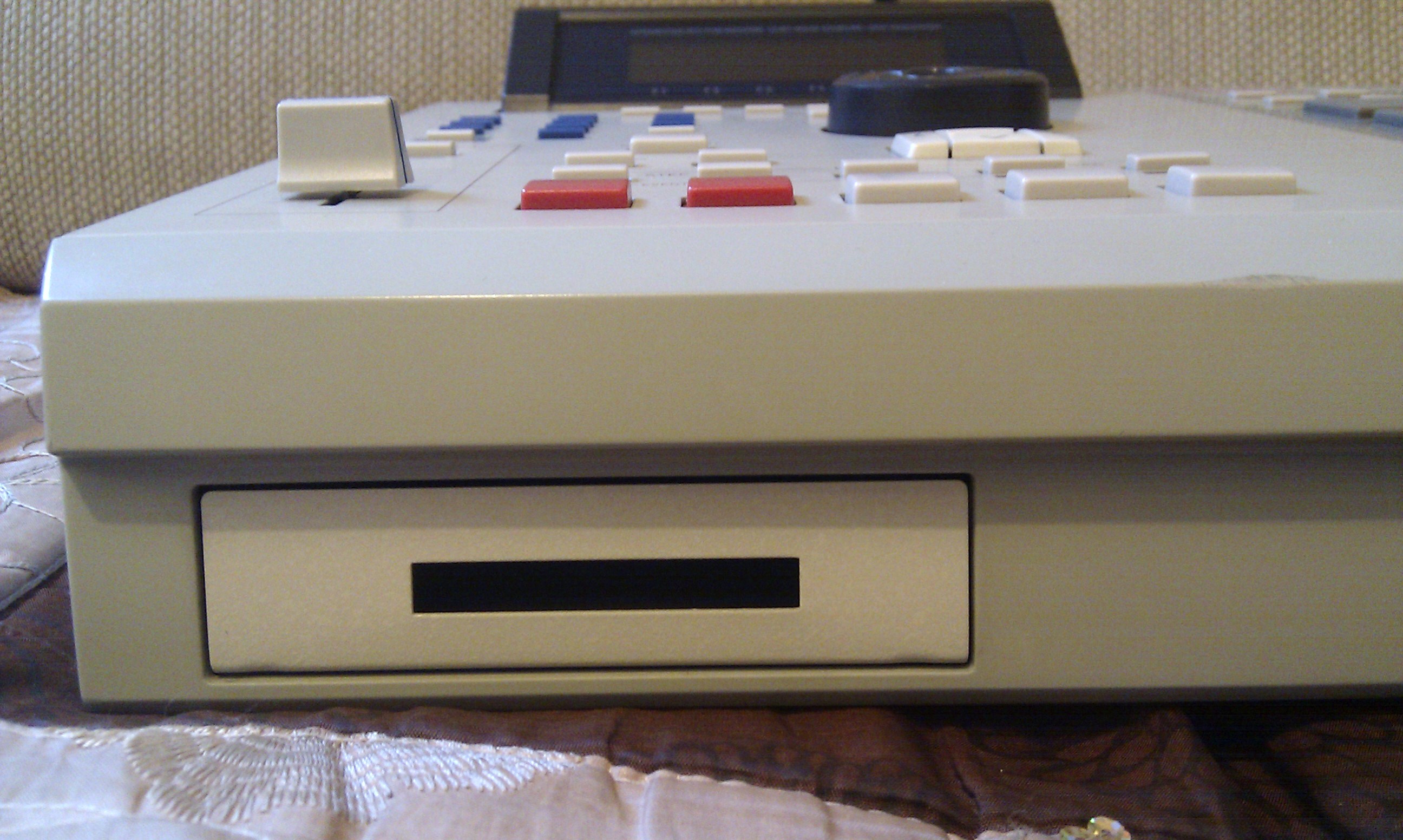

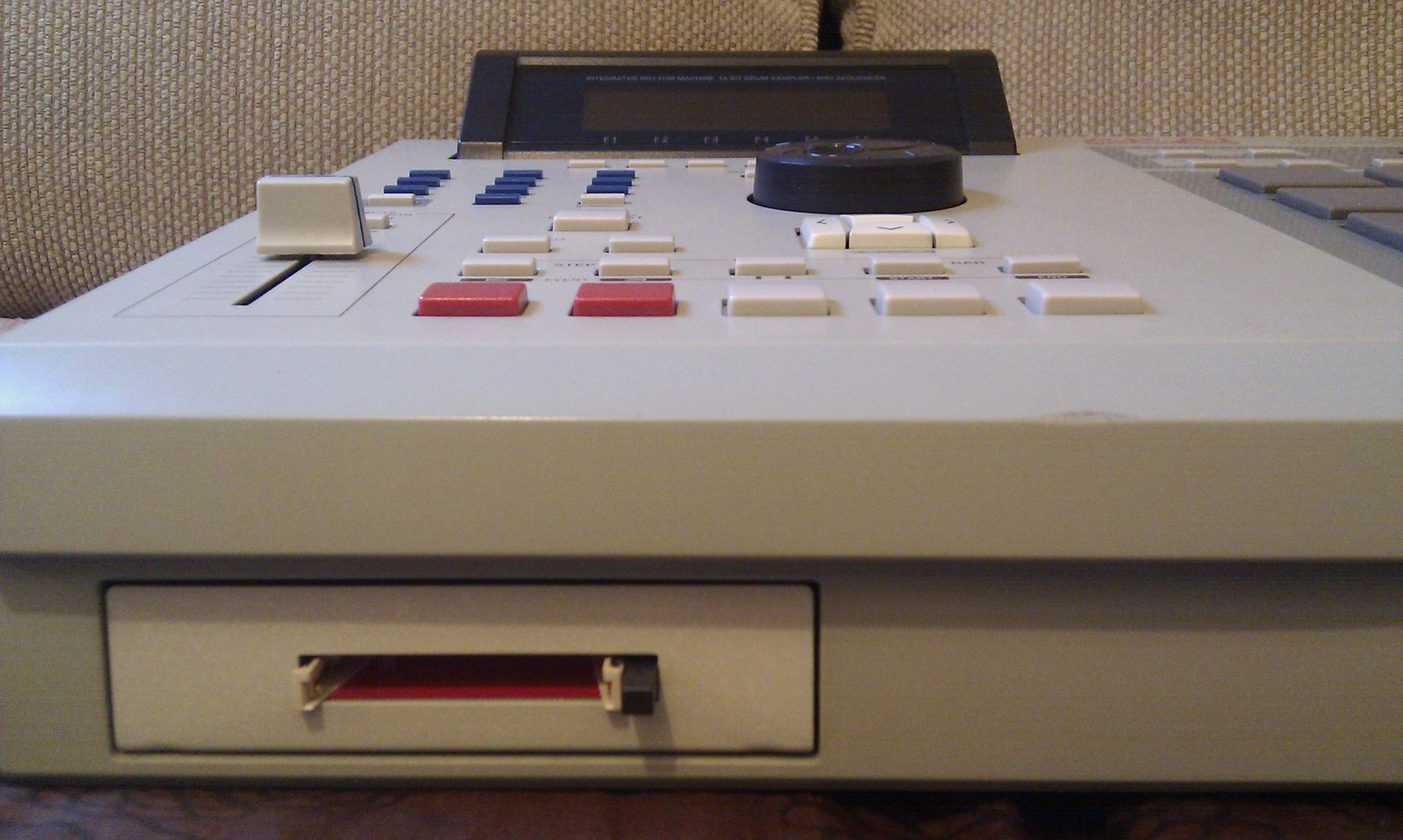

Et voilà le tout une fois remonté!

6)Mise en marche de la MPC.

Et pour terminer en beauté, "avant d'allumer la MPC", on insert la carte CF dans le lecteur CF

et on allume la MPC, et, Magie!!! ----ABRACADABRA----

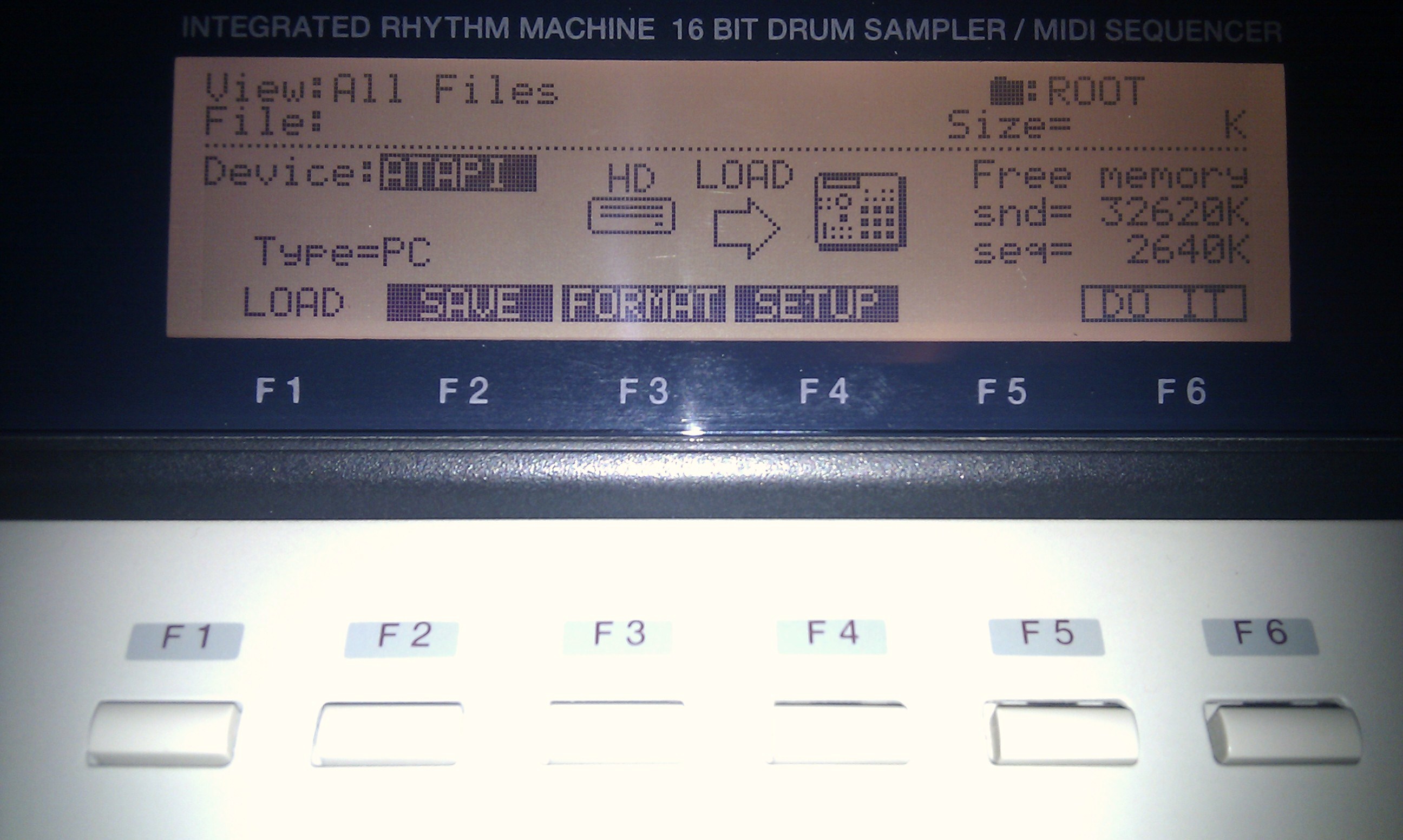

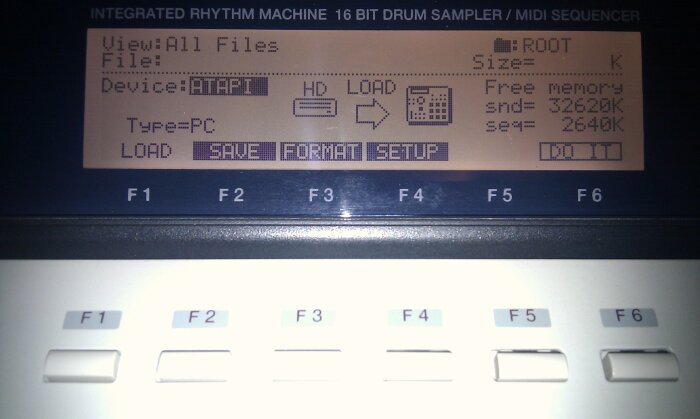

ATAPI!!! apparaît!!!

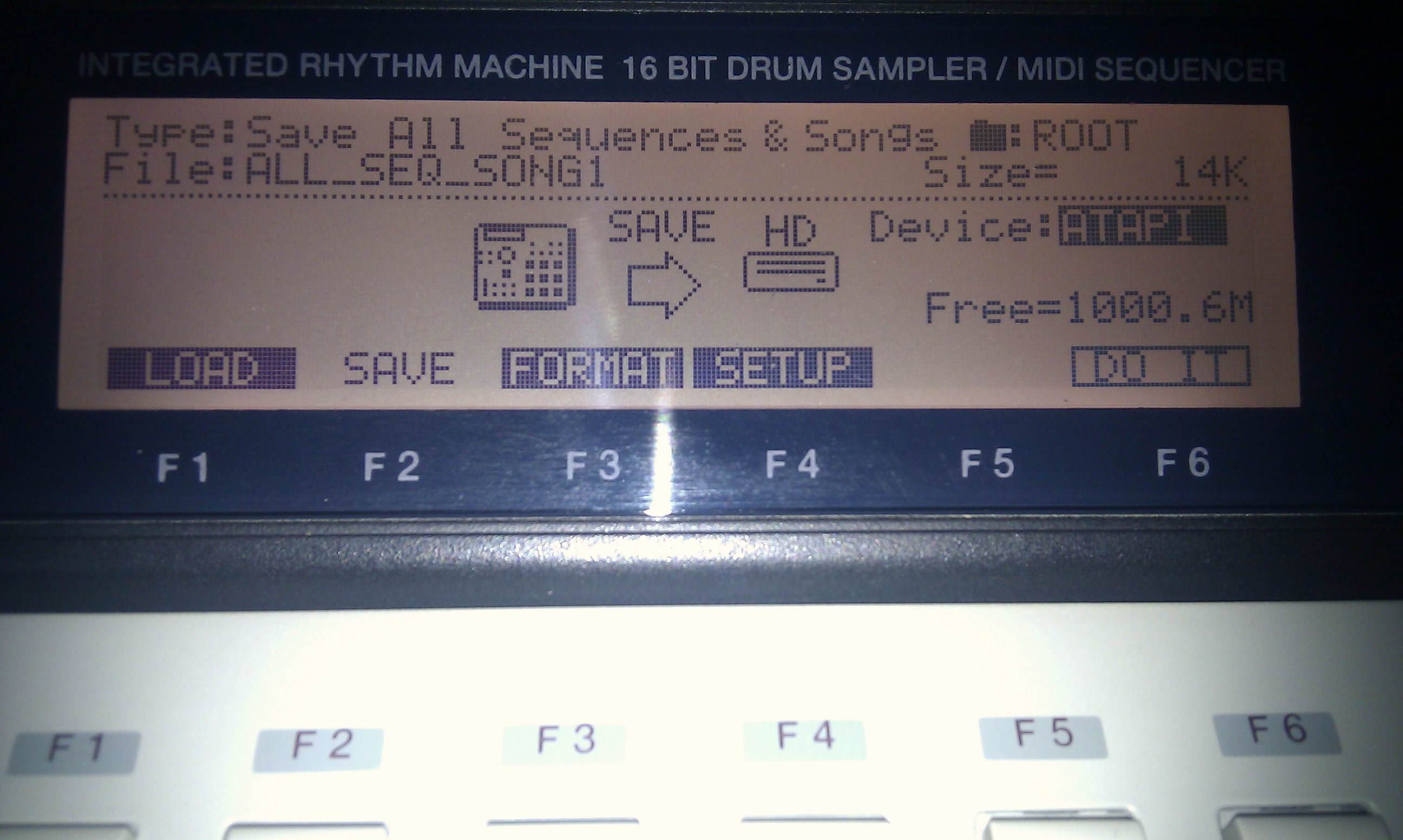

Ici, sur cette photo, on voit les 1go pris en compte par la MPC.

Normalement il faut Formaté la carte CF sur la MPC, puis rajouter les samples ou autre à partir du PC,

sans re-formater la carte CF sur le PC.

Mais pour ma part, j'ai balancé des kicks, snare etc... en Wav directement

d'mon PC sous W7 sur la CF sans rien formater (CF d'origine en Fat donc Fat16, et Type=PC sur la MPC),

et ma MPC a jouée et reconnue tout direct!

Et, si vous formatez la CF sur la MPC, la CF sera en Fat12 et donc en Type=MPC2000XL sur la MPC.

En Fat12 et Fat16/FAT, vous pouvez nommé les sons, samples etc....avec 8 caractères Max et 3 en extension,

Ex: hiphop01.wav ou kickdark.snd

Pour info:

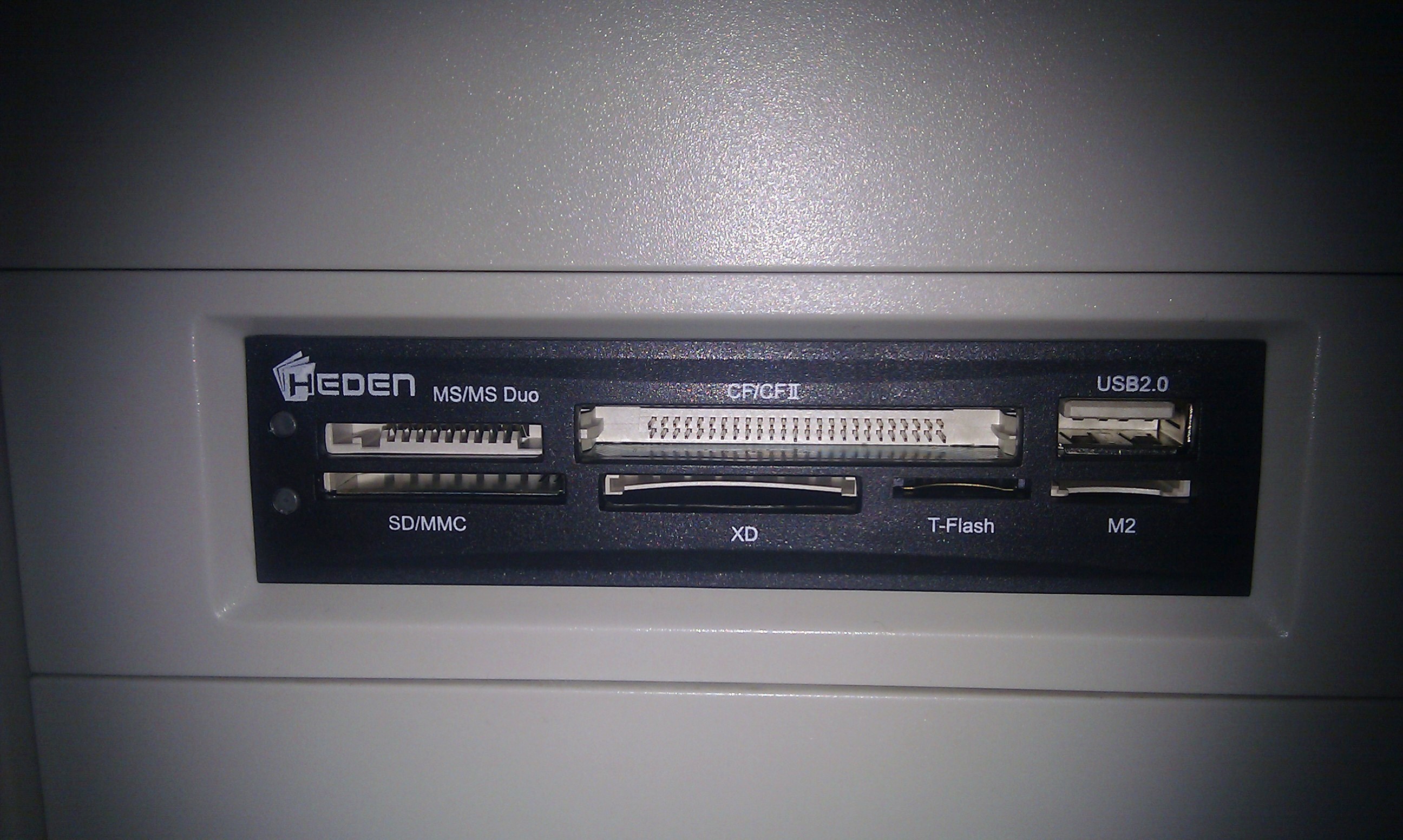

Pour celles ou ceux qui souhaite un lecteur multi-carte pour PC afin de lire les CF par la suite ou d'autres formats,

je propose ce lecteur qui est vraiment pas cher et avec livraison gratuite, et qui fonctionne très bien,

il se branche en USb interne, le PC le détecte direct sans souci.(-10€)

Voici le lien.

http://www.amazon.fr/dp/B003P1OCZU/ref=pe_386181_37038081_TE_3p_dp_1

BUDGET GLOBAL POUR CETTE "UPGRADE" FLOPPY VERS LECTEUR CARTE CF = (40€) + (10€ avec un lecteur multi-carte pour PC).

=50€, et vous êtes OP!!!

Voilou voilou!, j'espère avoir été assez explicite, afin que le plus grand nombre d'entre vous puisse être le moins possible dans la

confusion pour cette modif.

Allez, "GOOD VIBES" à toutes et à tous.
