Sujet de la discussion Posté le 30/05/2023 à 19:02:06Enigme Matos Non Identifié
Salut à tous,

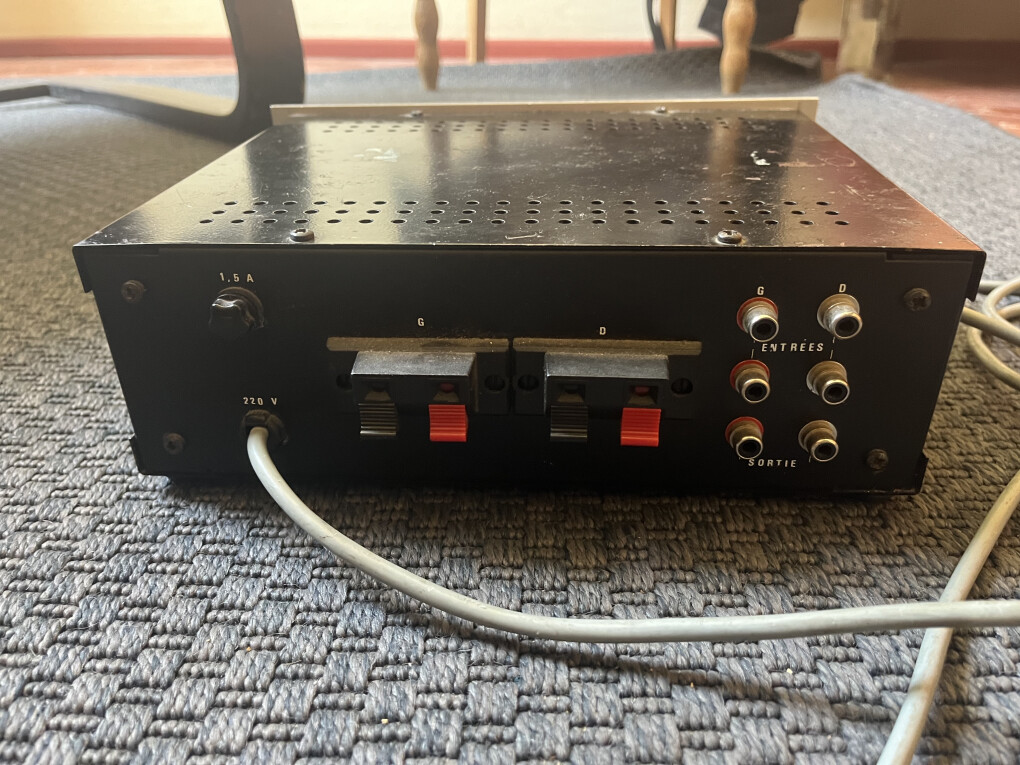

je suis récemment tombé sur ce module de jolie facture :
![5708505.jpeg 5708505.jpeg](https://medias.audiofanzine.com/img/pictures/normal/5/7/5708505.jpeg?fm=pjpg&w=1020&fit=max&s=5050435175e19505ef472b2901fa3a1e)
![5708508.jpeg 5708508.jpeg](https://medias.audiofanzine.com/img/pictures/normal/5/7/5708508.jpeg?fm=pjpg&w=1020&fit=max&s=e06589f22fa37c7abe32d1a02db442e0)
Il n'y a aucune marque ou référence figurant sur le module.
Est-ce que quelqu'un ici saurait ce que c'est ?
Merci d'avance pour vos lumières !
je suis récemment tombé sur ce module de jolie facture :
![5708505.jpeg 5708505.jpeg](https://medias.audiofanzine.com/img/pictures/normal/5/7/5708505.jpeg?fm=pjpg&w=1020&fit=max&s=5050435175e19505ef472b2901fa3a1e)
![5708508.jpeg 5708508.jpeg](https://medias.audiofanzine.com/img/pictures/normal/5/7/5708508.jpeg?fm=pjpg&w=1020&fit=max&s=e06589f22fa37c7abe32d1a02db442e0)
Il n'y a aucune marque ou référence figurant sur le module.
Est-ce que quelqu'un ici saurait ce que c'est ?
Merci d'avance pour vos lumières !
[ Dernière édition du message le 30/05/2023 à 19:05:00 ]
- 1
- 2
![brikabrak brikabrak](https://img.audiofanzine.com/img/user/avatar/4/2/427223.jpeg?w=40&h=40&fm=pjpg&s=0c4c2f30b705b01850a873a7f7a30359)
brikabrak
5566
![5566 posts au compteur 5566 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/8.png)
Je poste, donc je suis
Membre depuis 15 ans
2 Posté le 31/05/2023 à 08:53:30
Salut
ça a l'air d'un appareil fait maison.
Tu aurais une photo de l'intérieur ?
ça a l'air d'un appareil fait maison.
Tu aurais une photo de l'intérieur ?
![latole latole](https://img.audiofanzine.com/img/user/avatar/1/0/1028438.jpg?w=40&h=40&fm=pjpg&s=aeb8a85770a48b7dd24bd5e29bcca5d0)
latole
10218
![10218 posts au compteur 10218 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/9.png)
Drogué·e à l’AFéine
Membre depuis 9 ans
3 Posté le 31/05/2023 à 10:00:30
Fait maison assurément.
On peut aussi calculer la puissance de cet ampli en relation avec la puissance consommé.
Puissance consommé ;
1- Fusible 1.5 amp à 240 volts
2- Je suppose que la fusible n'est pas sollicitée à son max autrement elle sauterait
Disons puissance consommée réel ; 1 A X 240 volts = 240 watts
La puissance audion totale ne devrait pas dépasser le 1/8 de 240 watts = 30 watts = 15 watts / canal
On peut aussi calculer la puissance de cet ampli en relation avec la puissance consommé.
Puissance consommé ;
1- Fusible 1.5 amp à 240 volts
2- Je suppose que la fusible n'est pas sollicitée à son max autrement elle sauterait
Disons puissance consommée réel ; 1 A X 240 volts = 240 watts
La puissance audion totale ne devrait pas dépasser le 1/8 de 240 watts = 30 watts = 15 watts / canal
![citron411 citron411](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
citron411
221
![221 posts au compteur 221 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 18 ans
4 Posté le 31/05/2023 à 20:24:38

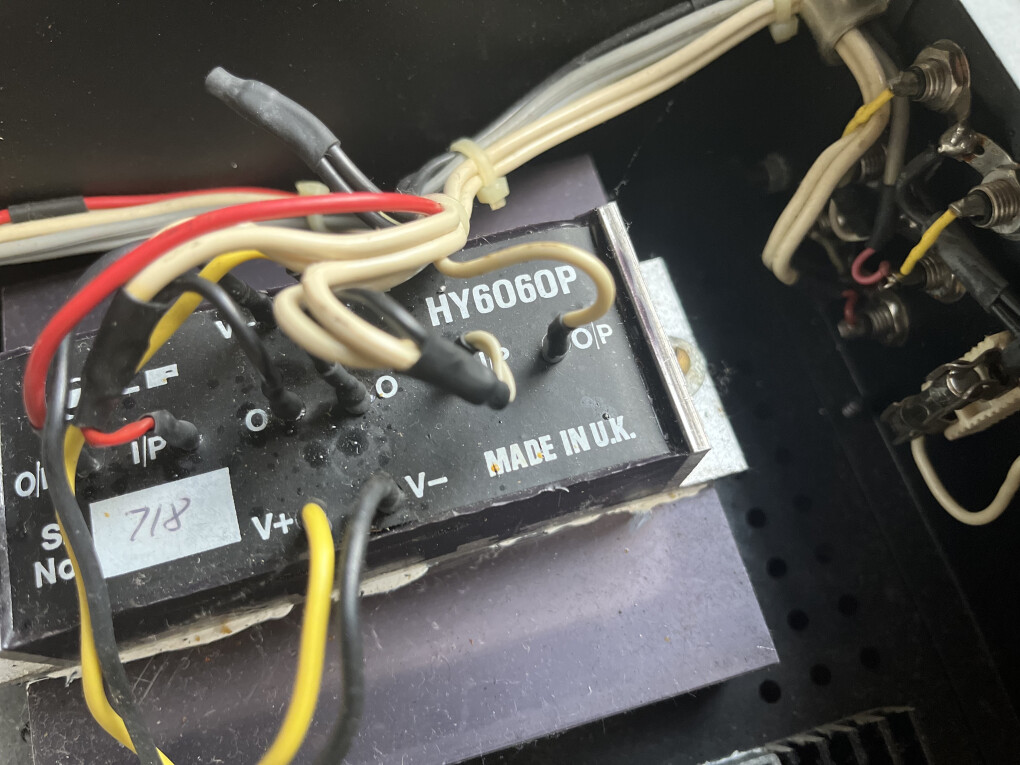

Voici des photos de l'intérieur:
![5709449.jpeg 5709449.jpeg](https://medias.audiofanzine.com/img/pictures/normal/5/7/5709449.jpeg?fm=pjpg&w=1020&fit=max&s=7f7903242ae6fa04bb3402449ead4906)
![5709450.jpeg 5709450.jpeg](https://medias.audiofanzine.com/img/pictures/normal/5/7/5709450.jpeg?fm=pjpg&w=1020&fit=max&s=979e1855d9df26bf9685e6b13ec70f5b)
Il s'agit donc d'un ampli fait maison selon vous ?
Pour quel type de puissance d'enceintes ?
Pourquoi est-il équipé de 2 paires d'entrées ?
Il n'y a pas de préampli ?
Merci encore pour l'expertise !
![5709449.jpeg 5709449.jpeg](https://medias.audiofanzine.com/img/pictures/normal/5/7/5709449.jpeg?fm=pjpg&w=1020&fit=max&s=7f7903242ae6fa04bb3402449ead4906)
![5709450.jpeg 5709450.jpeg](https://medias.audiofanzine.com/img/pictures/normal/5/7/5709450.jpeg?fm=pjpg&w=1020&fit=max&s=979e1855d9df26bf9685e6b13ec70f5b)
Il s'agit donc d'un ampli fait maison selon vous ?
Pour quel type de puissance d'enceintes ?
Pourquoi est-il équipé de 2 paires d'entrées ?
Il n'y a pas de préampli ?
Merci encore pour l'expertise !
![TC Hotrod TC Hotrod](https://img.audiofanzine.com/img/user/avatar/6/7/675974.jpg?w=40&h=40&fm=pjpg&s=58869b67734c233e5042db4ed090f233)
TC Hotrod
7059
![7059 posts au compteur 7059 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/8.png)
Je poste, donc je suis
Membre depuis 12 ans
5 Posté le 31/05/2023 à 20:59:59
Salut,
Il y a un potard Blend en façade ainsi qu'une entrée 6,35.
Ça pourrait être un mélangeur genre Public Adress, à pas cher.
Néanmoins, i y a deux entrées sur RCA mais pas de vis de contact pour la terre, on écarte donc l'idée de raccorder des platines vinyles. Le mystère reste entier...![:???: :???:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_confus.gif)
Il y a un potard Blend en façade ainsi qu'une entrée 6,35.
Ça pourrait être un mélangeur genre Public Adress, à pas cher.
Néanmoins, i y a deux entrées sur RCA mais pas de vis de contact pour la terre, on écarte donc l'idée de raccorder des platines vinyles. Le mystère reste entier...
![:???: :???:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_confus.gif)
![latole latole](https://img.audiofanzine.com/img/user/avatar/1/0/1028438.jpg?w=40&h=40&fm=pjpg&s=aeb8a85770a48b7dd24bd5e29bcca5d0)
latole
10218
![10218 posts au compteur 10218 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/9.png)
Drogué·e à l’AFéine
Membre depuis 9 ans
6 Posté le 31/05/2023 à 21:53:46
Cet ampli serait assez "vieux". Fait maison assurément.
:
Et ce n'est qu'un ampli de puissance. Il faut lui raccorder un préampli.
Ce serait la raison des prises RCA et l'absence de préampli interne.

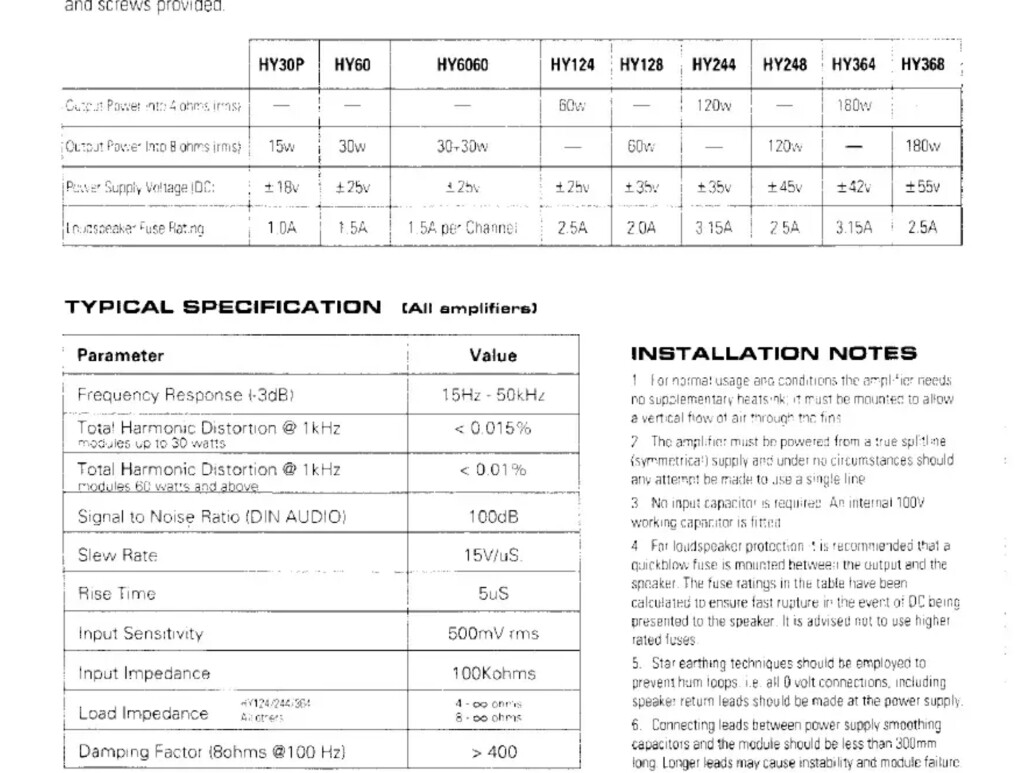

Les spécifications technique disent 30 watts/ canal , donc 60 watts total SI il est alimenté aux voltages requis.
Et sur des enceinte de 8 ohms .
Le fusible serait pour les enceintes à lire la fiche technique. Rien à voir avec l'alimentation ce qui est un oubli à mon avis .
https://fr.scribd.com/doc/249865213/HY30P-HY60-HY6060
![5709525.png 5709525.png](https://medias.audiofanzine.com/img/pictures/normal/5/7/5709525.png?fm=pjpg&w=1020&fit=max&s=8885f4bcf634251a10dac3285b9d37b4)
:
Et ce n'est qu'un ampli de puissance. Il faut lui raccorder un préampli.
Ce serait la raison des prises RCA et l'absence de préampli interne.
Les spécifications technique disent 30 watts/ canal , donc 60 watts total SI il est alimenté aux voltages requis.
Et sur des enceinte de 8 ohms .
Le fusible serait pour les enceintes à lire la fiche technique. Rien à voir avec l'alimentation ce qui est un oubli à mon avis .
https://fr.scribd.com/doc/249865213/HY30P-HY60-HY6060
![5709525.png 5709525.png](https://medias.audiofanzine.com/img/pictures/normal/5/7/5709525.png?fm=pjpg&w=1020&fit=max&s=8885f4bcf634251a10dac3285b9d37b4)
[ Dernière édition du message le 31/05/2023 à 21:57:33 ]
![brikabrak brikabrak](https://img.audiofanzine.com/img/user/avatar/4/2/427223.jpeg?w=40&h=40&fm=pjpg&s=0c4c2f30b705b01850a873a7f7a30359)
brikabrak
5566
![5566 posts au compteur 5566 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/8.png)
Je poste, donc je suis
Membre depuis 15 ans
7 Posté le 01/06/2023 à 09:18:36
C' est un ampli de fabrication artisanale avec un module hybride ILP.
J'en avait fabriqué un avec des 368 dans les années 80.
Il n'est pas conseillé de mettre des fusibles sur les lignes d'alim pour ces modules (une rupture détruit le module)
Bien assemblé c'est fiable et ça fonctionne bien.
J'en avait fabriqué un avec des 368 dans les années 80.
Il n'est pas conseillé de mettre des fusibles sur les lignes d'alim pour ces modules (une rupture détruit le module)
Bien assemblé c'est fiable et ça fonctionne bien.
![TC Hotrod TC Hotrod](https://img.audiofanzine.com/img/user/avatar/6/7/675974.jpg?w=40&h=40&fm=pjpg&s=58869b67734c233e5042db4ed090f233)
TC Hotrod
7059
![7059 posts au compteur 7059 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/8.png)
Je poste, donc je suis
Membre depuis 12 ans
8 Posté le 01/06/2023 à 13:27:47
Salut brikabrak,
Le blend et le jack 6,35 en façade servent à quel usage?
Le blend et le jack 6,35 en façade servent à quel usage?
[ Dernière édition du message le 01/06/2023 à 13:28:26 ]
![latole latole](https://img.audiofanzine.com/img/user/avatar/1/0/1028438.jpg?w=40&h=40&fm=pjpg&s=aeb8a85770a48b7dd24bd5e29bcca5d0)
latole
10218
![10218 posts au compteur 10218 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/9.png)
Drogué·e à l’AFéine
Membre depuis 9 ans
9 Posté le 01/06/2023 à 13:40:44
Je vois ce qui pourrait être un contrôle de volume, le gros bouton.
Et l'autre bouton, un contrôle de balance comme ça semble être écrit.
Un blend sert a mélanger deux sources, je ne vois pas d'utilité dans un ampli de puissance mais peut-être qu'il y ne a ici ?
Pour être 100 % certains, il suffit de dessiner le schématique.
Et l'autre bouton, un contrôle de balance comme ça semble être écrit.
Un blend sert a mélanger deux sources, je ne vois pas d'utilité dans un ampli de puissance mais peut-être qu'il y ne a ici ?
Pour être 100 % certains, il suffit de dessiner le schématique.
![TC Hotrod TC Hotrod](https://img.audiofanzine.com/img/user/avatar/6/7/675974.jpg?w=40&h=40&fm=pjpg&s=58869b67734c233e5042db4ed090f233)
TC Hotrod
7059
![7059 posts au compteur 7059 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/8.png)
Je poste, donc je suis
Membre depuis 12 ans
10 Posté le 01/06/2023 à 17:11:19
Ce que j'appelais un blend porte en fait l'intitulé "BAL". Balance ?
Alors balance L/R si il s'agit d'un ampli de puissance ? Original...
Et quid du jack 6,35 ?
brikabrak, si tu nous lis...![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
Alors balance L/R si il s'agit d'un ampli de puissance ? Original...
Et quid du jack 6,35 ?
brikabrak, si tu nous lis...
![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
