Sujet de la discussion Posté le 07/06/2025 à 17:20:34

Salut à tous,

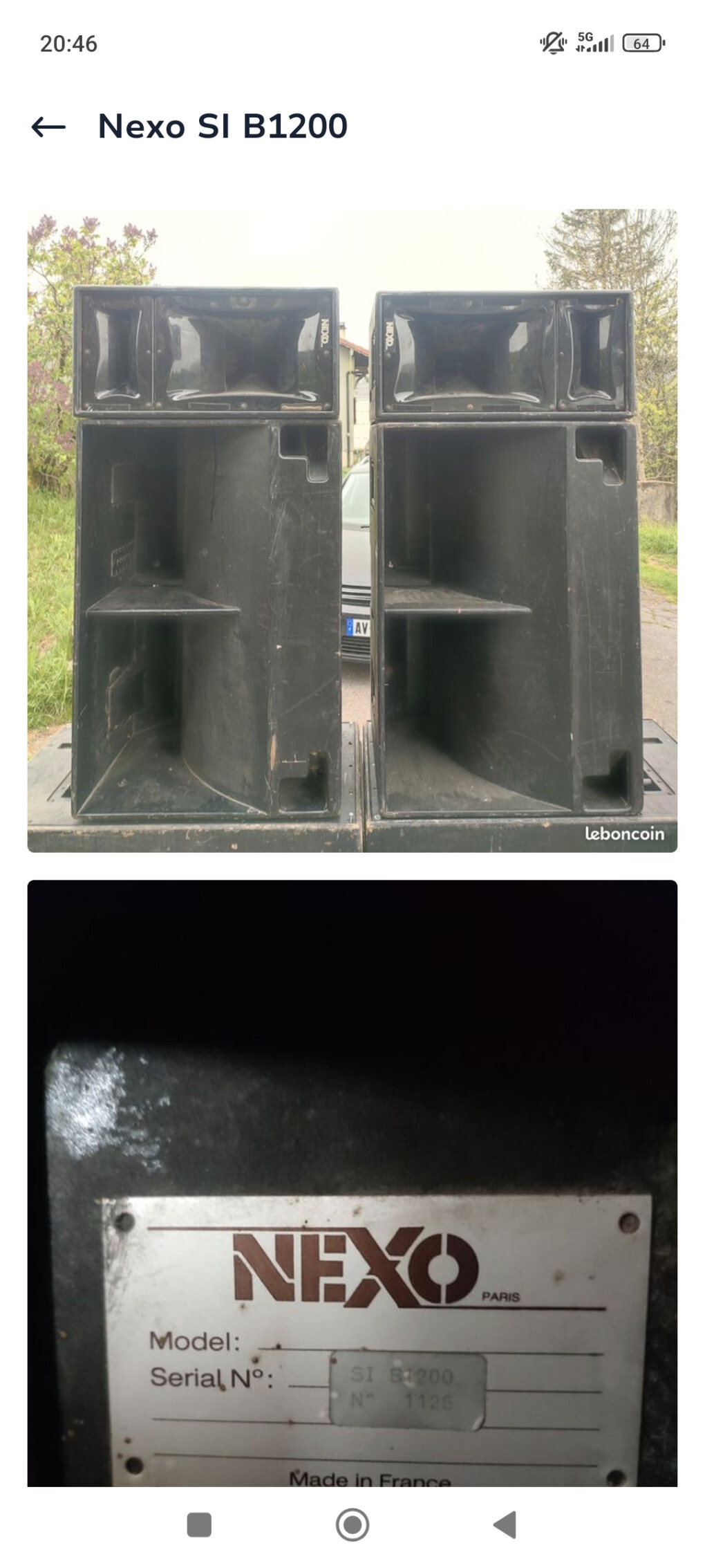

Je viens d'acquérir un système Nexo SI 2000 en sub ( kick ) et Nexo SI 1000 en tête au dessus.

J'ai un souci impossible de trouver le procs d'origine et un schéma de cablage.

Je voudrais avoir une ref de nouveau processeur Nexo capable d'alimenter le système et j'aurais besoin voulu aussi reprendre le branchement socapex 7 fiches .

Si pas possible car trop vieux avoir une solution de cablage autre pour avoir le meilleur rendu des ces belles machines.

Merci beaucoup pour votre aide!

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

2 Posté le 07/06/2025 à 18:20:53

Tu peux utiliser n'importe quel filtre ou processeur moderne (coupure vers 450hz)
Le câblage de la socapex est indiqué sur la plaque de connexion.
Il me semble que les caissons sont bien ceux du 1000 (en 12") et pas du 2000 (en 15")

Tinou95

Nouvel·le AFfilié·e

Membre depuis 6 ans

3 Posté le 07/06/2025 à 23:45:27

Salut brikabrak,

Ma question sur le cablage socapex tu rentres en socapex sur la fiche mais au cul du socapex tu as quoi en connectiques et tu branches où sur ton ampli.

Je perdu complet , je connais vraiment pas le Nexo.

Merci

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

4 Posté le 08/06/2025 à 08:22:06

D'un coté la socapex et de l'autre tu mets des speakons pour entrer dans tes amplis ou sur une plaque de patch

Tinou95

Nouvel·le AFfilié·e

Membre depuis 6 ans

5 Posté le 08/06/2025 à 08:42:07

Merci pour ton retour.

Sur la tête j'ai 2 HP medium d'origine nexo rcf et 1 pavillon High

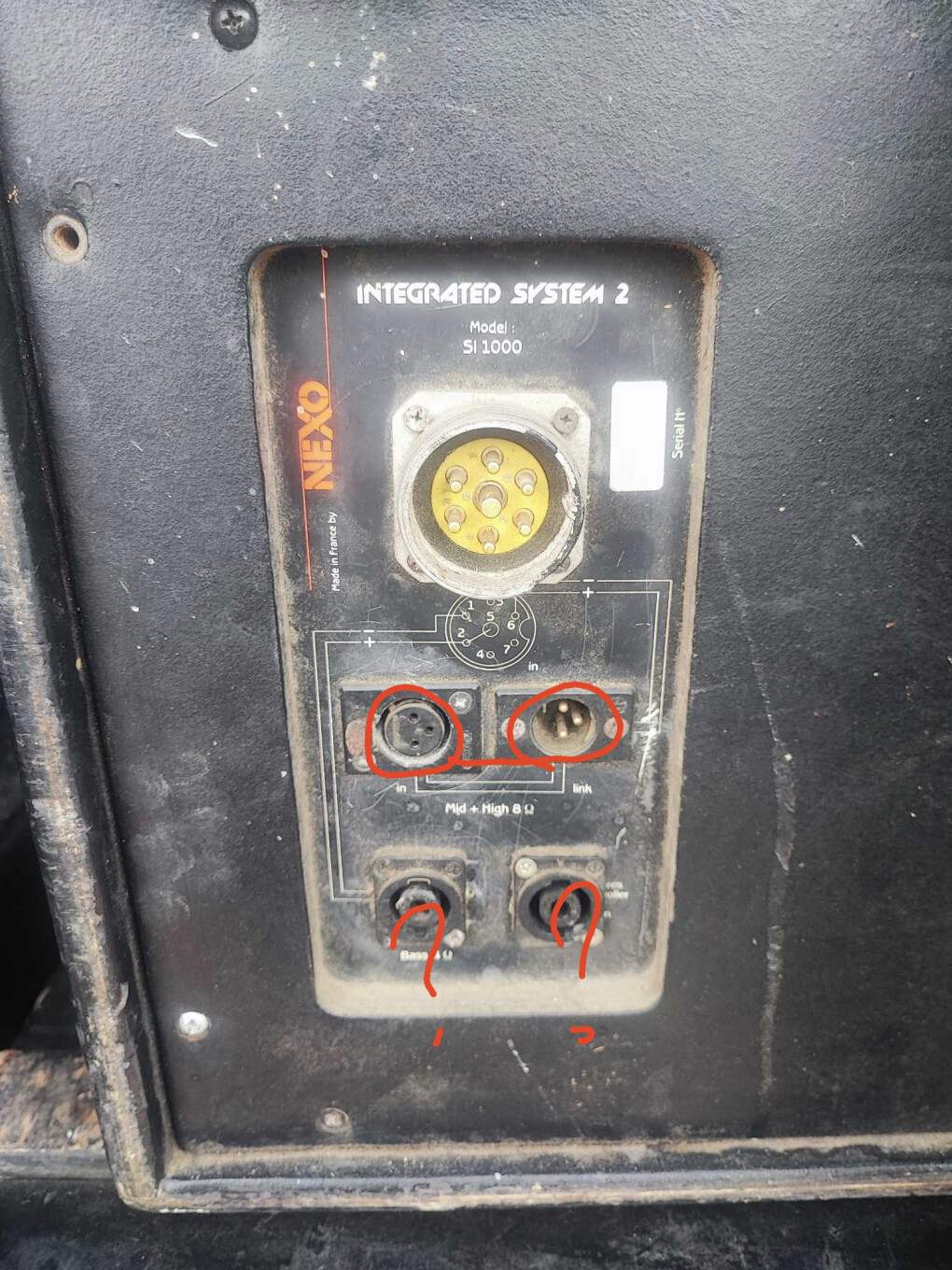

Et sur la plaque en dessous j'ai 2 spykon , eux servent à ponter sur les sub ?

Le sub est en mono , du coup je sors derrière le socapex combien de spykon ?

1 = high
1= medium
1= sub

Merci de ton aide !

Tinou95

Nouvel·le AFfilié·e

Membre depuis 6 ans

6 Posté le 08/06/2025 à 08:47:54

Brikabrak,

On m'a aussi conseillé de virer la carte et de la conserver évidemment et de séparer les voies en tri amplification .

1 high , 1 medium et sub 1 voie aussi et de passer directement sur le procs.

Tu en penses quoi ?

Ça me m'embête un peu j'aimerais bien restaurer le cablage d'origine mais ça à l'air compliqué surtout sans processeur Nexo.

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

7 Posté le 08/06/2025 à 08:59:21

Si le filtre passif interne est encore fonctionnel, je trouve que c'est plus simple de le conserver et rester en deux voies.
ça fait deux speakons à l'autre bout de la socapex ( une sur 3 et 6 pour la tète et une sur 1 et 2 pour le caisson)

Et ensuite tu repart de la tète vers le caisson en speakon avec la sortie "bass 4 ohms"

Tout cela si le cablage interne n'a pas été modifié.

[ Dernière édition du message le 08/06/2025 à 11:58:02 ]

Tinou95

Nouvel·le AFfilié·e

Membre depuis 6 ans

8 Posté le 08/06/2025 à 09:19:50

Très clair, super merci beaucoup pour ces précieuses infos !

Bon weekend à toi !

Tinou95

Nouvel·le AFfilié·e

Membre depuis 6 ans

9 Posté le 08/06/2025 à 09:33:09

Dernière demande tu sais à quoi sert le speakon en bas à droite ?

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

10 Posté le 09/06/2025 à 19:33:09

Je ne sais pas, les miens sont plus vieux et n'ont pas la même plaque arrière.

Il y a marqué quoi à coté ?
