Quel HP choisir pour caisse 60H/50L/50l

  • 12 réponses
  • 3 participants
  • 1 934 vues
  • 5 followers
Sujet de la discussion Quel HP choisir pour caisse 60H/50L/50l
Bonjour, et merci de votre intérêt.
Alors j'ai récupérer des caisse vide d'un petit système son...
j’équipe donc se système est composé de 2 satellite avec un HP 10" 250w et deux tweet récupérer sur l'origine (les seul en état de marche) et caisse de basse vide sans façade de 60H/50L/50l que je voudrais transformer en basse reflex 15".

Mes question sont:
- quelle HP mettre en basse?
- quelle type de basse reflex? (les cote des modification a apporté)

Je pensais a se type de caisson: http://www.toutlehautparleur.com/images/BC_Speakers/conception_diy_italie/Plans_DIY_PDF/B&C_SPEAKERS_SUB_15.pdf


Par avance merci
2
la caisse n'aurait pas de façade pas de planche avec la découpe pour un 15") ni évents ?

caisse bien assemblée autrement et bien étanche pour le reste ?

les cottes données sont internes ou externe ?

il faut connaître le volume interne disponible

si un évent existe il a quelle surface ?
rond , rectangulaire ?

avec le volume interne et la fréquence la plus basse que tu veux passer il sera possible de choisir un Hp
40 Hz est bien assez pour 90% des besoins
c'est faisable avec winisd
faisable avec hornresp ?
http://www.linearteam.dk/?pageid=winisd
https://fr.audiofanzine.com/construction-d-enceintes/forums/t.525885,hornresp-introduction-et-tutoriels,post.7302787.html

faisable en ligne sur ce site :
http://petoindominique.fr/php/mysql_multibr1.php

dans tous les cas , une réserve
le volume occupé par les évents est à retirer du volume utile pour le Hp
en sono des évents rectangulaires en bas d'un caisson peuvent occuper 20 litres voire+ pour passer efficacement le niveau sans se faire entendre


quand aux tweeters , des tweeters à compression ?
3
Merci pour t'as réponse
Il n'y a pas de façade sur le caisson actuellement juste le pourtour et la face arrière, le caisson est bien étanche (réalisation pro).

Cote int: 570H/458L/458l (119.5L)

Pour les HP je possède 2 L15P540 RCF sont ils adapté?
Je souhaite faire un évent type basse reflex (ESW1018)

Deux moteur a compression de 1" pour une puissance de 40W par satellite que je peux remplacer si besoin

J'ai oublié de préciser, se set sera utiliser en inté pour de la techno, tribe, hardtek principalement.

Encore merci pour cette réponse :bravo:
4
çà suppose que tu cherches de la pression dans le grave ?

ESW1018 , contrairement à ce qu'on pense ce n'est pas un simple bass-reflex
les dimentions de l'évent font qu'il se comporte comme une enceinte quart-d'onde

je suppose que tu fera un ou 2 évents rectangulaires en bas
ou acceptes tu des évents ronds , ( plus simple à faire )
les 119 litres c'est en partant du bord ?

çà suppose qu'il faut déja retirer le volume de la façade
le volume pris si tu montes cette façade un peu en retrait

L15p540 ?
Ok pour la pression sonore
trop juste en extérieur mais bien dans un bar
après il faut plus gros
le Hp serait utlisé dans des conditions proches des conditions optimales
mais pas moyen de descende très bas
fait quelques calculs rapides à partir d'ici:
http://petoindominique.fr/php/mysql_calcul_br.php
en mettant P540 dans "référence"

parti ensuite sur un choix de volume et fréquence d'accord manuel

avec un évent accordé à 47 Hz
en supposant qu'il reste 90 litres de volume utile

possibilité d'avoir le 50hz à -2 db et 42Hz à -6
éventuellement prends le temps de lire et comprendre la théorie
puis "cuisiner"
évent ?
çà devrait fonctionner en faisant 2 évents de 22*7 cm en bas, profondeur totale 32 cm

n'oublie pas de prévoir un passe-haut vers 40Hz pour éviter de casser le RCF avec des fréquences trop basses

edit
en supposant que tu montes la façade à 22mm du bord (çà laisse de la place pour une grille)
il resterait environ 106 litres en tenant compte du volume occupé par le Hp
refait un calcul
avec des évents de 2 évents de 22*7 cm et d'une longueur totale il reste à peu près 96 litres dans le caisson
çà permet 50Hz à -2db et 40 hz à -6

les têtes , à rééquiper de 10" ?

[ Dernière édition du message le 07/07/2016 à 21:27:42 ]

5
si tu veux faire de l'extérieur, des free-parties... passe à plus gros
des 18" mini
éventuellement pavillonés
à visiter , de nombreux plans
http://hornplans.free.fr/bass_sub.html

[ Dernière édition du message le 07/07/2016 à 21:43:45 ]

6
Encore merci d'avoir pris le temps de te pencher sur la question, tu a confirmé mes calcul, et m'a fait penser a plusieurs point que je n'avais pas pris en compte :bravo:

les tète sont réequiper en 10" de 250w + 40w de tweeter

oui effectivement les ESW ne sont pas de simple reflex... et je n’aurai probablement pas la place de faire se type de caisson dans ma petite caisse

je possède déjà un système son ext composé de 4 ESW1018, 4 CF1840, 2 JBL 4560, 2 JBL 4512, 2 wbin en 15" prochainement 2 martin RS800, 4 Martin WSX, et 2 tète Cerwin Vega dont je n'est pas la ref en tète assez rare du même type que les RS800
donc l'ext je connais mais je n'est jamais eu a calculer moi même les dimension merci hornplan

et encore merci a toi j'ai appris beaucoup se soir je vais donc passé le reste de ma nuit a faire des simulation
7
Avec winIsd j'obtient 14/14/26 (X 2) pour les évent
la dernière version https://www.facebook.com/WinISD/?fref=ts
http://www.linearteam.org/

+ le tuto https://jipihorn.wordpress.com/2014/05/19/tutoriel-son-enceinte-cacoustique-facile-partie-3/
si ça peut servir

[ Dernière édition du message le 07/07/2016 à 22:47:34 ]

8
Jipi ?
je conaissais
il y a 4 videos dans la série
et bien plus sur d'autres sujets
intéressant
certaines vidéos sont dures à digérer pour un audiophile

si winisd te sort des propositions proches çà devrait fonctionner

la dimension d'évent que j'avais calculé permet de faire des évents rectangulaires en bas simplement séparés par une planche
çà tombe juste avec du 18mm pour la planche

dans le même esprit que le plan que tu as trouvé en B&C au premier post

à la construction
je te conseille de faire ton évent trop court
pour en suite le prolonger dedans suite à essai

il sera bien plus simple d'aller fixer une planche dedans que de couper des morceaux
éventuellement prévois aussi 2 tasseaus de section triangulaire dans les évents pour se faciliter la fixation de "rallonges"

façade en retrait ?

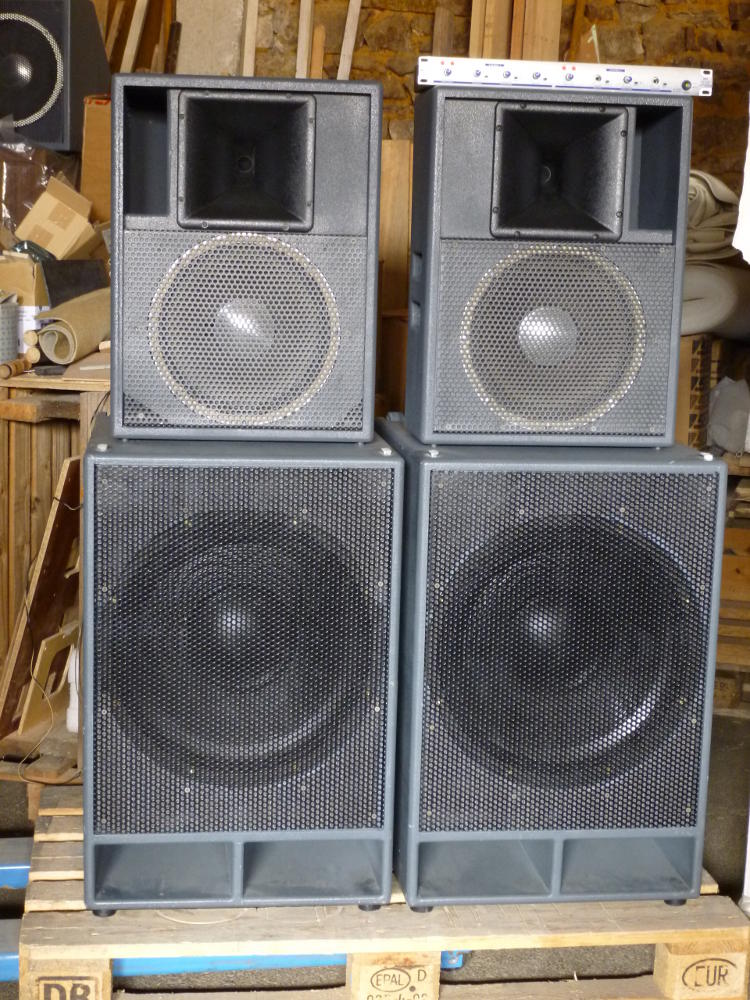

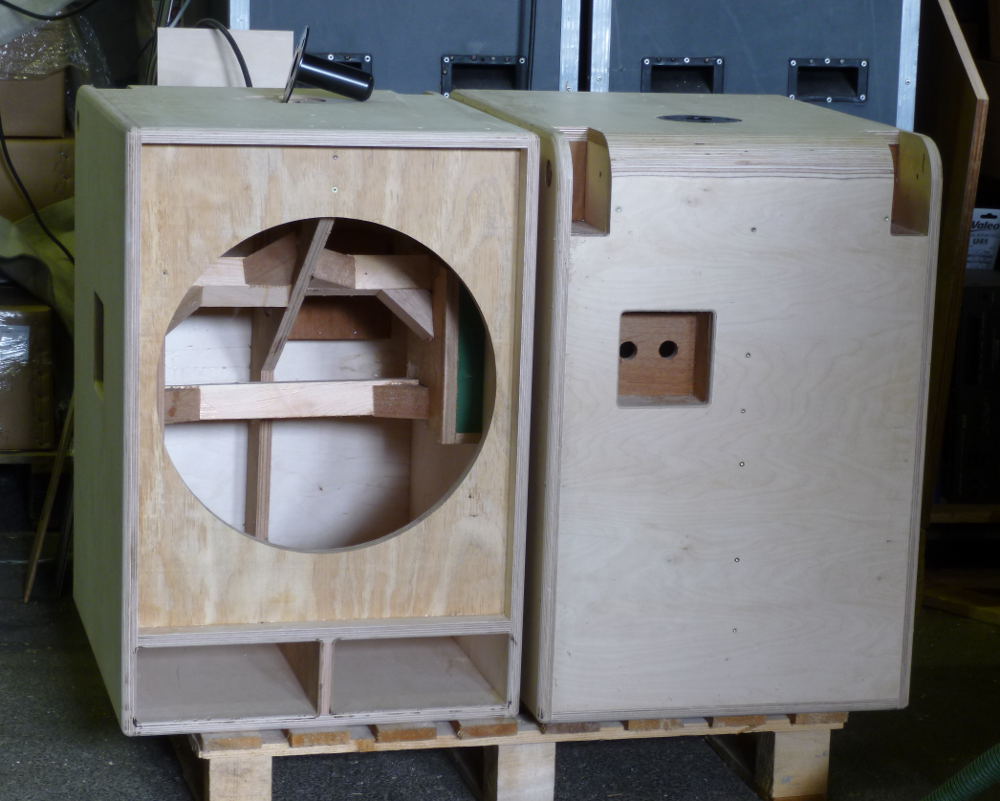

pour ce type de montage :
image.php
image.php

aux essais , tu peux faire descendre la fréquence d'accord en posant des cales dans les évents

pour l'extérieur c'est OK
tu voulais monter un petit système pour les bars et soirées privées ?
transportable en clio ?

je suppose que tu as déja un processeur-filtre actif et ce qu'il faut en amplis

[ Dernière édition du message le 08/07/2016 à 00:22:05 ]

9
merci du conseil, oui la façade est en retrait de 15mm
oui c'est ça je voulais un système (compacte) pour mettre dans la 206 ;)
très beau caisson se n'est pas du simple bass reflex je suppose ?
10
le sub des photos est un bass-reflex classique avec dedans un faital 18xl1600
ces 2 subs passent jute entre les portes latérales d'un partner ou berlingo Hp face à face
rete la place pour les têtes, ampli câblage et rack d'effets

façade en retrait de 15mm ?
c'est pas trop juste?
c'est juste l'épaisseur du saladier à l'avant
si grille , elle dépasse ou autrement la membrane risque de la toucher

[ Dernière édition du message le 08/07/2016 à 22:24:49 ]
