//Ceci est une modification hardware qui permet de palier à un des rares manques du Microbrute. Il faut connaitre la base de l'électronique et du synthétiseur analogique pour comprendre ce qui suit.\
//Si vous avez une garantie, faire une modification de ce genre vous la fait perdre ! Et mal faire la modif vous fait perdre le synthé ! \
Le manque du Microbrute, qui m'a sauté aux yeux dés le premier jour : comme il n'a qu'un seul ADSR, il faut être en mode "gate" pour que l'enveloppe ne module pas le VCA. Et allez savoir pourquoi, le temps de gate peut être réglé par soft mais pas au point de garder le VCA ouvert le temps de la durée de la note lorsqu'on est en mode séquenceur, et ça c'est regrettable !
Mais comme c'est contrôlé en analogique, on peut faire des bidouilles (en attendant une évolution soft ? Même pas sûr que ça soit possible :S)
Une brève explication :
- le sélecteur 2 positions du VCA est configuré comme un 3 positions, mais seulement il ne s'arrête pas au milieu.
- la valeur du gate est proche de 8V, la tension d'alimentation est proche de 12V
Un diviseur de tension avec un rapport de 2/3 (12Volts x 2/3 = 8Volts) que l'on met sur la pin disponible du sélecteur 3 positions et l'affaire est réglé !

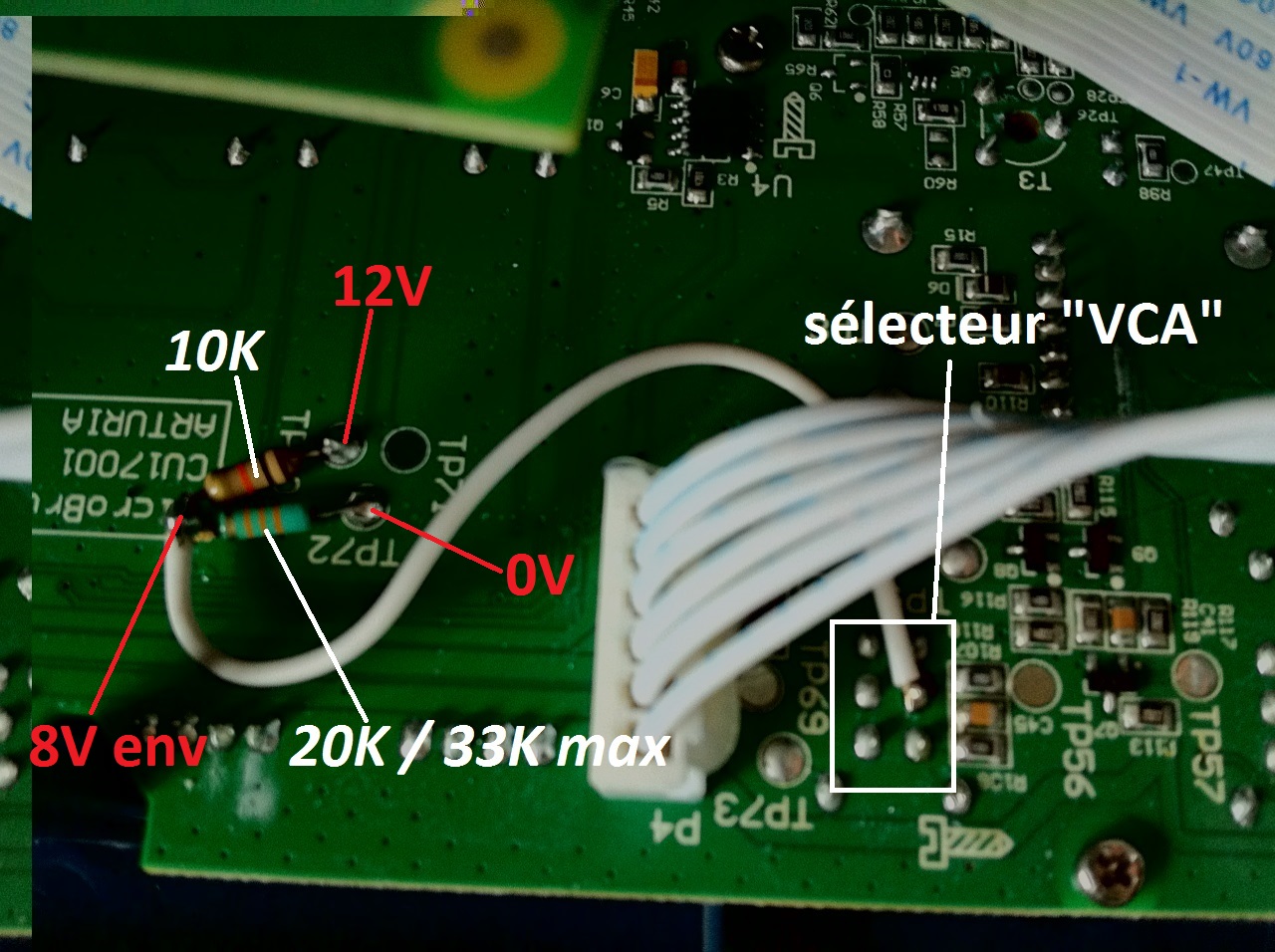

En image : TP72 c'est la masse, TP70 est le 12V. J'ai pris une résistance de 10K et une de 33K, ça donne une tension de 9,2V. Avec 20K on aurai 8V. Le fil va jusqu'au connecteur, position du milieu.
Avec cette modification, lorsqu'on met le sélecteur dans une position intermédiaire, entre "gate" et "env", le VCA n'est jamais coupé.
Pour les plus bricoleurs, il sera même possible de changer le sélecteur pour avoir un vrai 3 positions.
Seul défaut : la manipulation du mode "env" au mode "gate" passe par ce nouveau mode "always", déclenchement qui peut être indésiré.
Je trouve très étrange de la part d'Arturia de ne pas l'avoir mis par défaut. Ce synthé est tellement bien fait, tellement complet malgré sa petite taille que je trouve étrange que cette fonctionnalité (qui corrige de défaut d'absence de 2ème enveloppe en mode séquenceur) n'ai pas été intégrée.
J'espère que cette astuce vous aura été utile, et surtout que votre clavier marchera aussi bien après modification qu'avant !
-
zebulon38Posteur·euse AFfranchi·ePosté le 16/02/2016 à 09:29:16Bonjour obr, merci pour ce tuto. Je voudrais savoir si tu as fait la modif en question et si tu sais où se procurer le sélecteur en vrai "3 positions" ?
a bientôt -
obr___Nouvel·le AFfilié·ePosté le 16/02/2016 à 10:31:58Oui je l'ai fait sur le miens et celui de mon frère. Et je suis plus souvent sur cette position que sur les autres.
En revanche, je n'ai pas cherché à changer l'interrupteur, je n'en connais pas la ref. Il s'agit de prendre la même ref que le switch utilisé pour le séquenseur. C'est un "interrupteur à glissière" qui me semble assez standard. Il suffit de passer un peu de temps sur RS Farnell ou autres amis de ce genre. -
zebulon38Posteur·euse AFfranchi·ePosté le 16/02/2016 à 18:24:25 je continu donc ma recherche, je vais essayer du coté d'Arturia pour savoir s'ils ont possibilité de me fournir la référence (mais c'est quand même osé
sinon voici un post que j'ai mis sur Anafrog si ça peut t'inspirer ;o)
------------------------------------------------------------------------------------------------------------
Re: Arturia MicroBrute
Messagede Fanfan38 » 16 Fév 2016, 11:00
Je me répond après avoir suivi le précepte de Yves "patche ou lis..." j'ai donc lu :biggrin:
Le VCA est commandé en tension par U7B qui a sur son entrée inverseuse, via des résistances de 100K, les signaux Env/Gate et les 2 points de tests TP10 et TP11 qui sont deux entrées disponibles au VCA. Hors sur PT10 (ou PT11) on peux connecter un jack pour créer une entrée VCA CV-In. détails sur http://hackabrute.yusynth.net/index_fr.php?&arg=5
Une autre modif permet d'avoir le VCA toujours ouvert plutôt que commandé par le Gate (le clavier) ou par Env (l'enveloppe). Il est proposé d'alimenter la broche du milieu du commutateur(TS4A) avec une tension de 8 volts et arrêter le levier entre Gate et Env. détails sur https://fr.audiofanzine.com/synthe-analo ... vert-7103/
Hors la sortie du commutateur(TS4A) se trouve aussi sur l'entrée inverseuse de U7B ! ! !
Donc plutôt que bidouiller le commutateur VCA Env/Gate (TS4A-TS4B):
- le seul ajout d'une entrée jack VCA CV-In ne résout-il pas les 2 modifs, soit en y injectant un signal modulé soit une tension de 8 volts ?
- Si oui, n'est-ce pas gênant d'injecter ce signal externe alors que le sélecteur d'entrée du VCA reçois un signal de Env ou de Gate en même temps ?
si quelqu'un à une idée je suis preneur :cool:
