Je vais ici tâcher d'expliquer très très simplement comment ajouter une entrée CV en jack 3,5 et un connecteur d'alimentation sur un Gakken SX150 MK2.

Entrée CV :

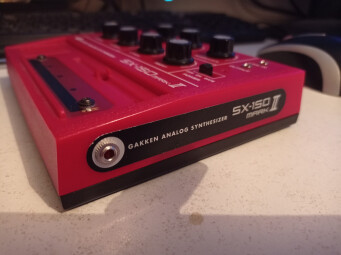

Pour ce faire j'ai commandé des connecteurs jack sur un célèbre site de vente en ligne, j'ai fait un trou sur la partie droite du Gakken et je l'ai connecté comme ceci :

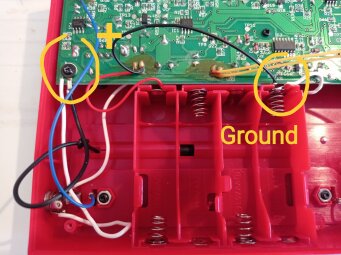

+ -----------> vis du stylet (que j'ai supprimé puisqu'aucune utilité)
Masse ------> - du compartiment à pile

162651426_10224821695272650_3127036161175962266_o

162301587_10224821695632659_5939514507761873667_o

J'ai choisi de mettre le connecteur sur la droite par facilité, mais il est peut-être plus judicieux de le placer sur le dessus ou devant car du coup ça implique de laisser de la place sur la droite, mais vous faites comme vous voulez.

A savoir que le Gakken ne gère apparemment pas le Gate, du coup il faut envoyer une note "vide" (en dessous de 2,5v), concrètement sur le SQ1 par exemple, il suffit de tourner le bouton de note tout à gauche, et ça coupera la note précédente.

Entrée alimentation :

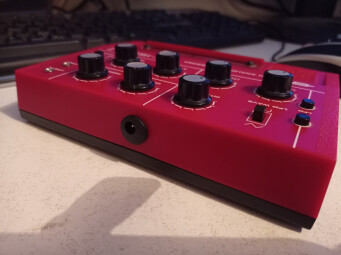

Là aussi j'ai commandé un kit de connecteur mâles et femelles sur le même site, au final je n'ai utilisé que les femelles.

Je l'ai connecté comme ceci (désolé, je n'ai pas pris de photo...) :

+ ----------> + du compartiment à pile
- -----------> - du compartiment à pile, exactement au même endroit que la masse du CV

Pour le positionnement je l'ai placé derrière, attention à l'emplacement car il faut passer entre les potards (il y a la place) et il vaut mieux le placer le plus haut possible car il y a peu d'espace entre la carte et la façade.

Il vous faudra un adaptateur 6V/1A pour alimenter le Gakken.

163048982_10224821696312676_4687191983722488700_o

Pour ma part, possèdant deux Gakken et souhaitant les alimenter avec le même adaptateur, j'ai tout simplement acheté un câble répartiteur d'alimentation sur Amazon, je pense que l'ampérage de mon adaptateur est un peu faible et j'envisage d'acheter un 6V/2A ultérieurement. En tout cas pour l'instant ça marche très bien.

gakken-sx-150-mkii-3369497

J'utilise mes Gakken avec un Korg SQ1 (deux sorties CV), chaque Gakken étant réglé sur une octave différente, et ça fonctionne bien, que ce soit en stand alone ou piloté par FLStudio.

  • malc 534 posts au compteur
    malc
    Posteur AFfolé
    Posté le 11/04/2021 à 14:45:19
    Salut, je souhaite faire cette modif pour connecter le Gakken à un Keystep, est-ce que je peux rajouter autre chose (facilement) que le CV, sachant que sur le Keystep il y a des sortie mod/gate/pitch ?
  • Realaze 187 posts au compteur
    Realaze
    Posteur AFfiné
    Posté le 12/04/2021 à 14:10:44
    Perso j'ai juste fait les mods dont je parle dans le tuto, j'ai rien tenté d'autre, j'avais besoin que de ceux-ci.
  • malc 534 posts au compteur
    malc
    Posteur AFfolé
    Posté le 19/04/2021 à 14:26:42
    ok, je vais commencer par le CV alors, merci.
