Astuce : "vrai" sample & hold

Par obr___ le 03/06/2019 - (Tout public)

Sur le MS20, le Sample & Hold laisse passer en sortie le signal d'entrée lorsque le signal clock est de 5V (valeur par défaut) et maintient en sortie la valeur qu'il y avait en entrée tant que le signal clock est à 0V.

Ce qui est souvent souhaitable (ce qui est généralement fait) est que la valeur de sortie ne change que lorsque le signal clock passe de 5V à 0V. Ainsi, même si le signal clock retourne à 5V, la valeur en sortie reste maintenue.

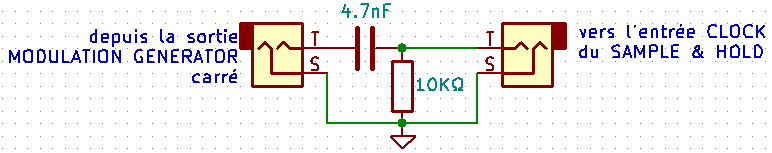

Un montage très simple permet d'obtenir ça :

sample&hold



Avec ceci, le potard wave form du modulation generator n'a plus d'influence sur la qualité du Sample & Hold ce qui permet de ne pas être obligé de le bloqué à fond à droite. Le Sample & Hold est d'ailleurs avec ce montage de meilleur qualité qu'avec le potard wave form à fond à droite sans ce montage.

Note 1 : La valeur des composants est choisir au hasard : j'ai pris ce que j'avais sous la main pour valider le concept et ça fonctionne de façon idéale.

Note 2 : Ce montage facile à mettre en place et peu volumineux peut être inséré directement dans le câble jack qui devient alors dédié à cette fonctionnalité.
