Astuce : Changer la tension d'alimentation du Juno

Par julienvoirin le 31/01/2015 - (Tout public)

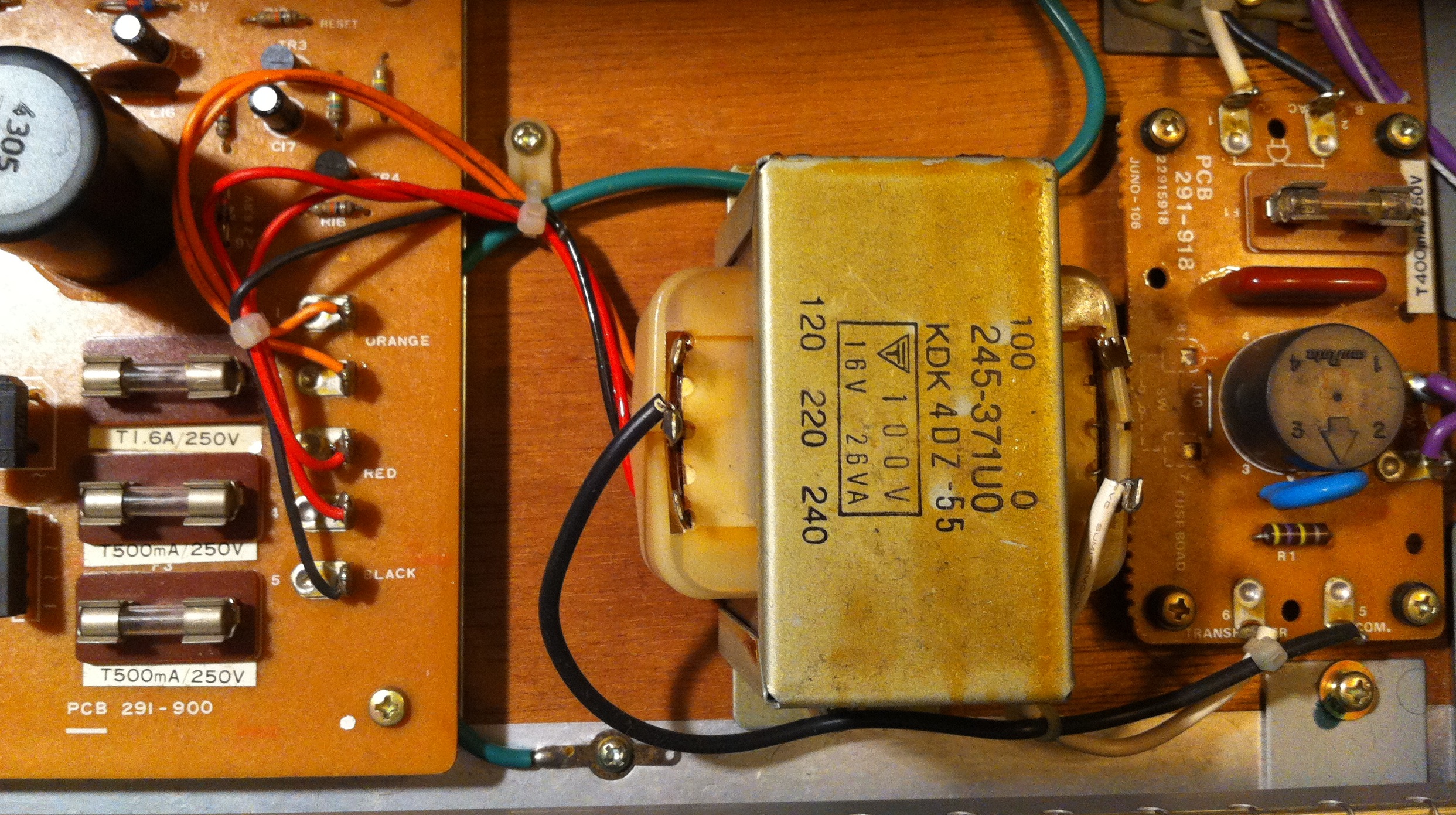

Si vous ouvrez le Juno 106 (2 vis de chaque cotés à retirer), vous découvrirez que le transfo interne a un fil noir (phase du secteur) qui peut se souder sur 4 emplacements : 100, 110, 220 et 240V. Il suffit de mettre le fil noir sur le voltage de votre pays et de remplacer les fusibles en conséquence (voir le schéma de l'alim du service manual pour les valeurs). Le fil blanc doit rester sur le 0 (neutre).

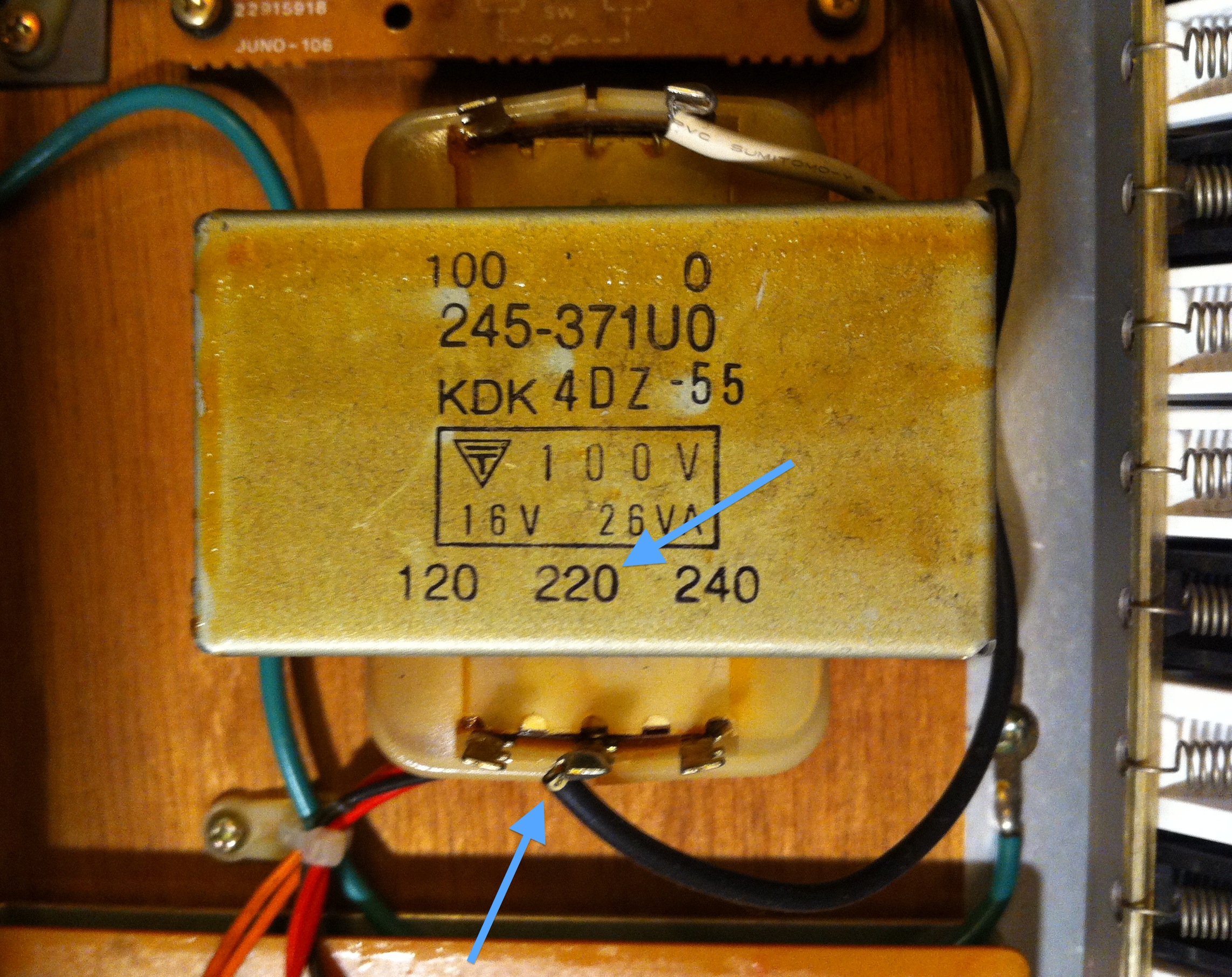

Le transfo est le même pour tous les Junos, qui sortent tous de la meme usine, et sont configurés selon la zone d'export (ici EU) :


NOTA : il faudra vérifier les tensions sur la carte d'alim selon la procédure décrite dans le Service manuel ensuite. Enlever les fusibles coupe toute liaison électrique entre le secteur et le juno donc vous pouvez y aller serein. Attention à bien débrancher le cable secteur quand vous farfouillez dedans sinon bonjour les électrocutions !
