Astuce : Réaliser un testeur de voix pour Juno-106

Par synthoman le 07/06/2018 - (Tout public)
Une petite réalisation bien pratique pour repérer la voix active sur un Roland JUNO-106 (ou JUNO-106S, HS-60, ou MKS-7):



Testeur Voix Juno 106 CLAVINTAGE 2 small

Le matériel nécessaire: deux connecteurs à 6 broches (collés tête-bêche) et six LED (diodes électroluminescentes).
Les diodes sont insérées dans le connecteur du haut (vide), placé à l'envers.
Les anodes (pattes courtes des LED) sont repliées et reliées entre elles, puis à un conducteur qui sera connecté à la masse (AG), ici par une pince crocodile.
Et enfin les cathodes sont soudées sur les lamelles mâles extraites du connecteur du bas qui sont ensuite remises en place.



         Testeur Voix Juno 106 CLAVINTAGE 3 small       Testeur Voix Juno 106 CLAVINTAGE 4 small        Testeur Voix Juno 106 CLAVINTAGE 5 small

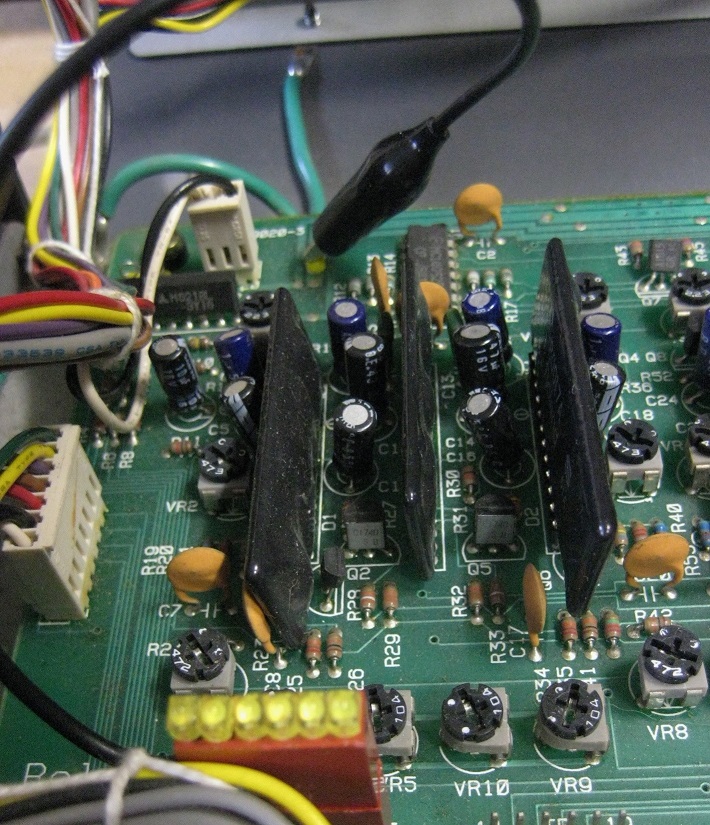

Le testeur sera enfin inséré sur le connecteur de tests mâle du Juno-106 libellé "8 TP 13" situé le plus à gauche sur la carte voix du Juno-106, et le câble de masse connecté au point AG (Analog Ground).
Il fonctionne également sur le connecteur de droite ("14 TP 19" absent sur certaines séries!) mais l'éclairage des diodes y est beaucoup plus faible ...
Lors de l'appui d'une (ou de plusieurs) touche(s), la diode éclairée indique la (les) voix utilisée(s) (de 1 à 6, en partant de la gauche pour le connecteur "8 TP 13", et de la droite pour le "14 TP 19").
L'intensité de l'éclairage varie selon les enveloppes, la diode peut donc s'éteindre rapidement si le Release de l'enveloppe est réglé court.
Pour info: Ce dispositif fonctionne également très bien sur un ROLAND Juno-60 (TP1 - Gate), mais en inverse vidéo ... (la LED de la voix concernée s'éteint à l'appui d'une touche)
