Si vous ne voyez plus rien à l'écran ce n'est surement QUE le rétro éclairage.
Généralement le LCD est toujours fonctionnel, pour le vérifier pointez une lampe sur l'écran, vous devriez tout de même voir les nuances d'écriture.
Il vous faut 2 LEDS Blanches et une resistance de 50 ohms, si vous changez le nombre de LED ou la couleur il faudra recalculer la valeur de la resistance en fonction des nouvelles valeurs (nbr de leds et V des led).
Si l'écran est mort mieux vaut le changer complètement, voir topic de DONTLOOKBACK.
Précautions : être un minimum bricoleur, savoir manier du fer à souder, porter des gants ou avoir les mains bien propres et sèches et pas grasses, éviter de trop toucher le lcd avec les doigts car ça peu laisser des marques, attention aussi à la plaque du rétro-éclairage à ne pas salir sous peine d'avoir des taches sombres dans l'éclairage par la suite.
1/Démonter l'OB12, pas très compliqué mais prévoir de la place et gardez bien chaque groupe de vis, vous pouvez aussi prendre des photos en meme temps ça peu aider en cas de doute lors du remontage.
Enlevez toutes les vis de l'arrière (sauf alim) et celles en dessous des flancs en bois.
Séparez les deux parties du synthé doucement car elles sont reliées par des nappes (clavier=> carte mère), débranchez les toutes pour isoler les 2 parties, la carte mère est sur la partie du dessus, il faut la démonter pour accéder à l'écran et le démonter à son tour (faites des répères ou photo pour le remontage !).
Sur l'écran sont connectés la nappe pour les infos à afficher et une fiche avec 2 fils pour l'alim du rétro éclairage, si vous avez un multimètre vous pouvez au passage vérifier la tension qui y passe (courant continu), il doit y passer 5Volts.
Le système de rétro-éclairage se trouve sous le LCD.
Il faut retirer le cadre en métal noir, c'est ce qui assure le maintient des connexions du LCD sur le circuit imprimé.
POINT DE VIGILANCE ICI car une fois retiré c'est un peu chiant à remettre correctement ( mais ça reste faisable, je l'ai fait plusieures fois).
Une fois le cadre enlevé, tirer délicatement sur le lcd sans trop forcer car il est legèrement collé au circuit imprimé.
Aussi le LCD est relié côté gauche au circuit imprimé par une fine nappe, ATTENTION à ne pas l'arracher, si elle se décolle c'est difficilement réparable:

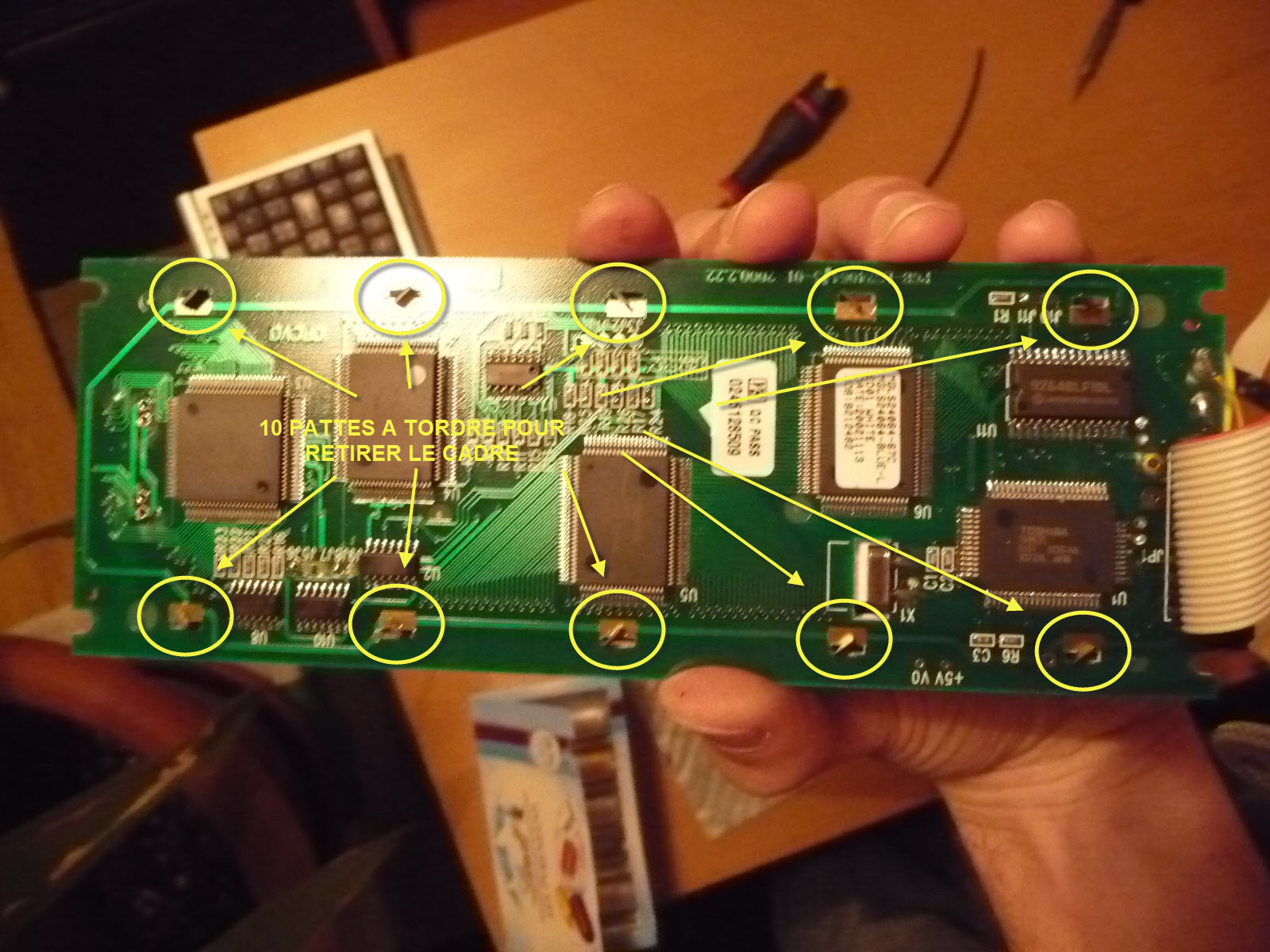

2/Pour retirer le cadre il faut "tordre" 10 pattes sous le circuit imprimé, appuyez sur les bords du cadre en tordant la patte de l'autre coté ça évite de rayer le circuit imprimé.

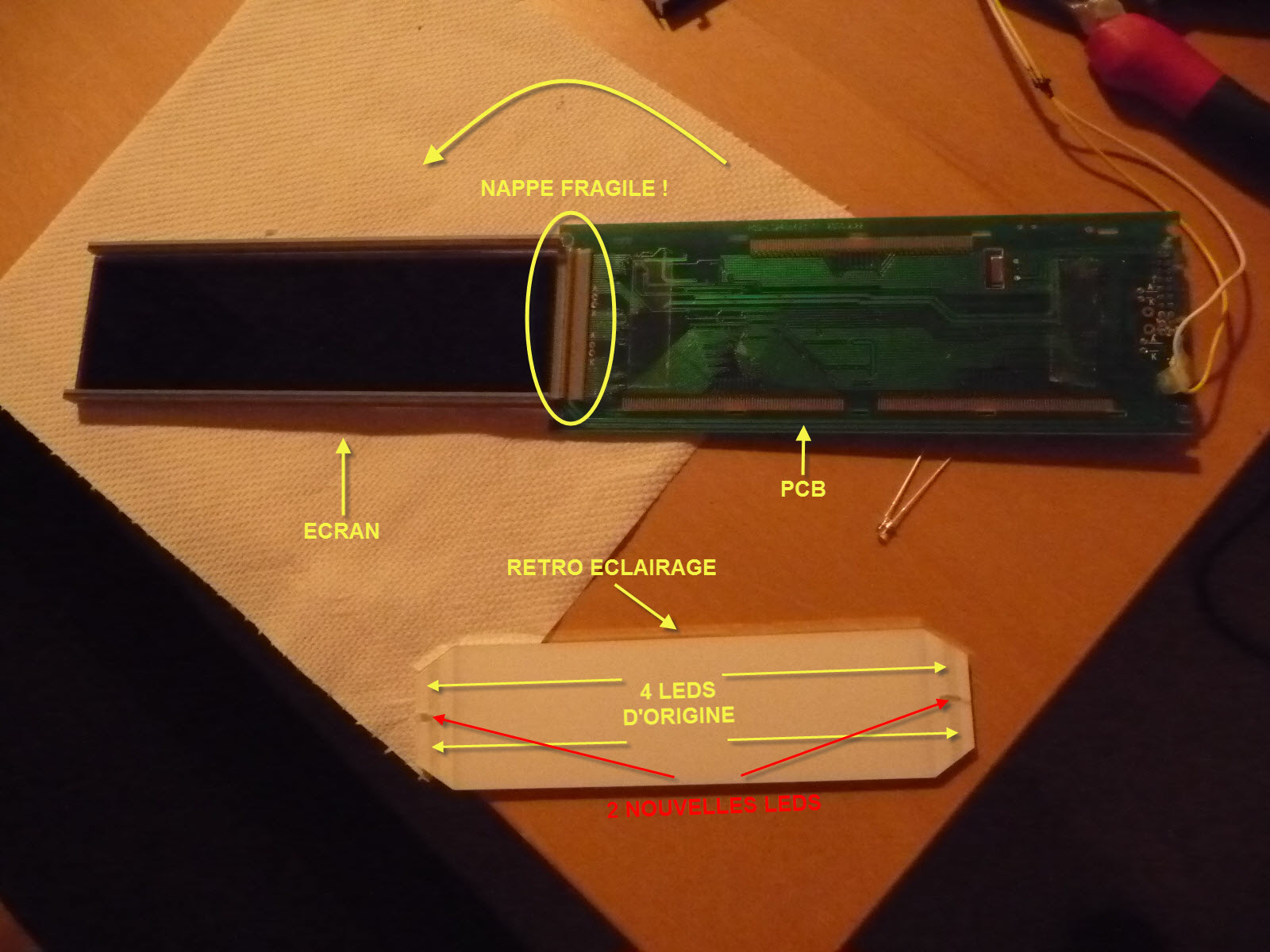

3/Une fois le cadre démonté faites basculer le LCD vers la gauche du coté de la fine nappe, tirer mais pas trop fort car il est légèrement collé au PCB, en dessous il y'a la plaque du rétro éclairage.

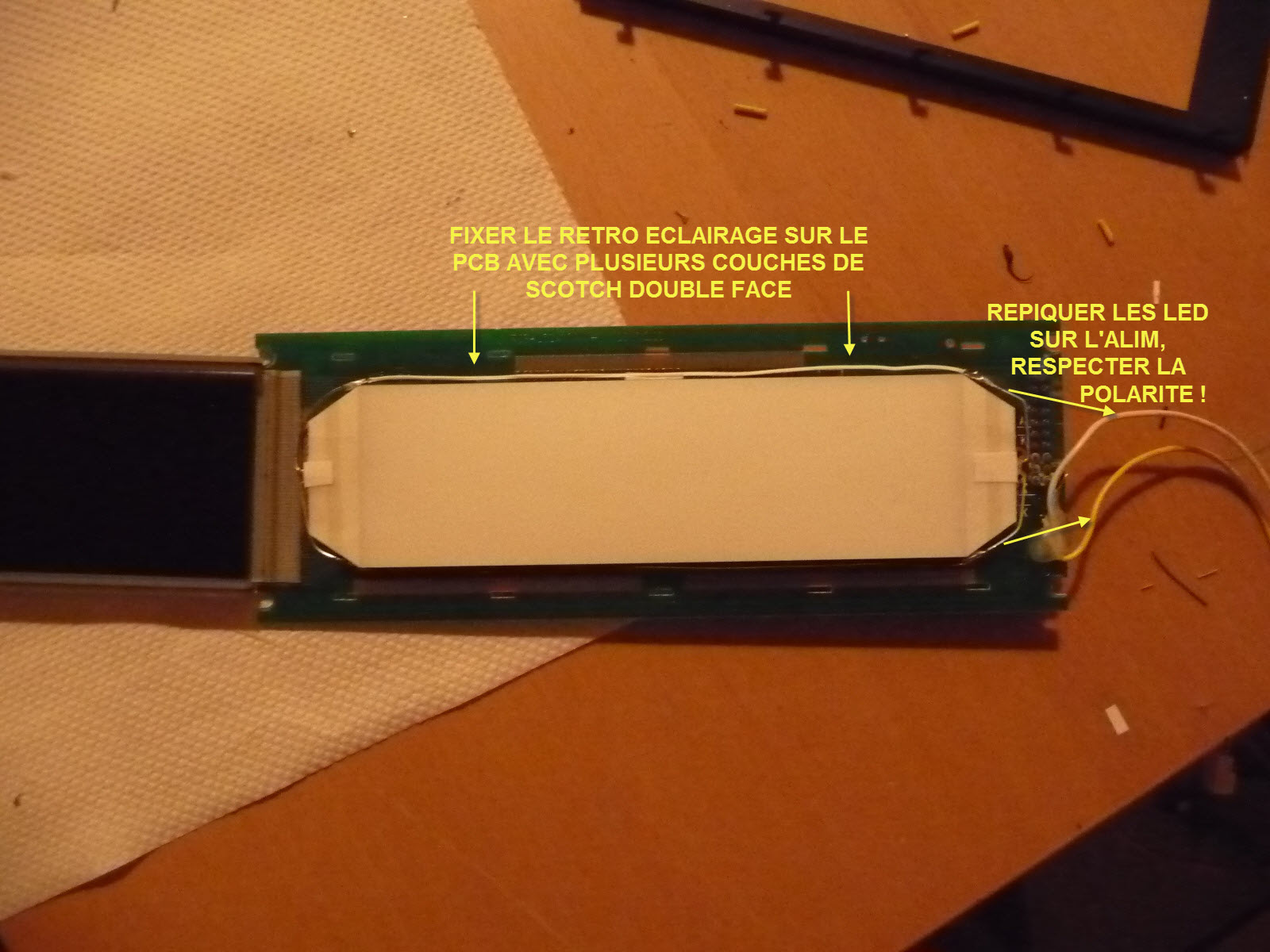

Le rétro éclairage est constitué d'une plaque opaque dans laquelle il y'a 4 diodes, 2 de chaque coté et entouré du circuit d'alim des diodes, ou, les diodes sont directement soudées de chaque côté du PCB (selon le modèle), la plaque est simplement fixée au PCB avec du scotch double face donc facilement décollable mais attention à ne pas la casser ! :
Les 4 diodes "carré" d'origine sont moulées dans chaque coté de la plaque, on les laisses, coupez leurs simplement les pattes.

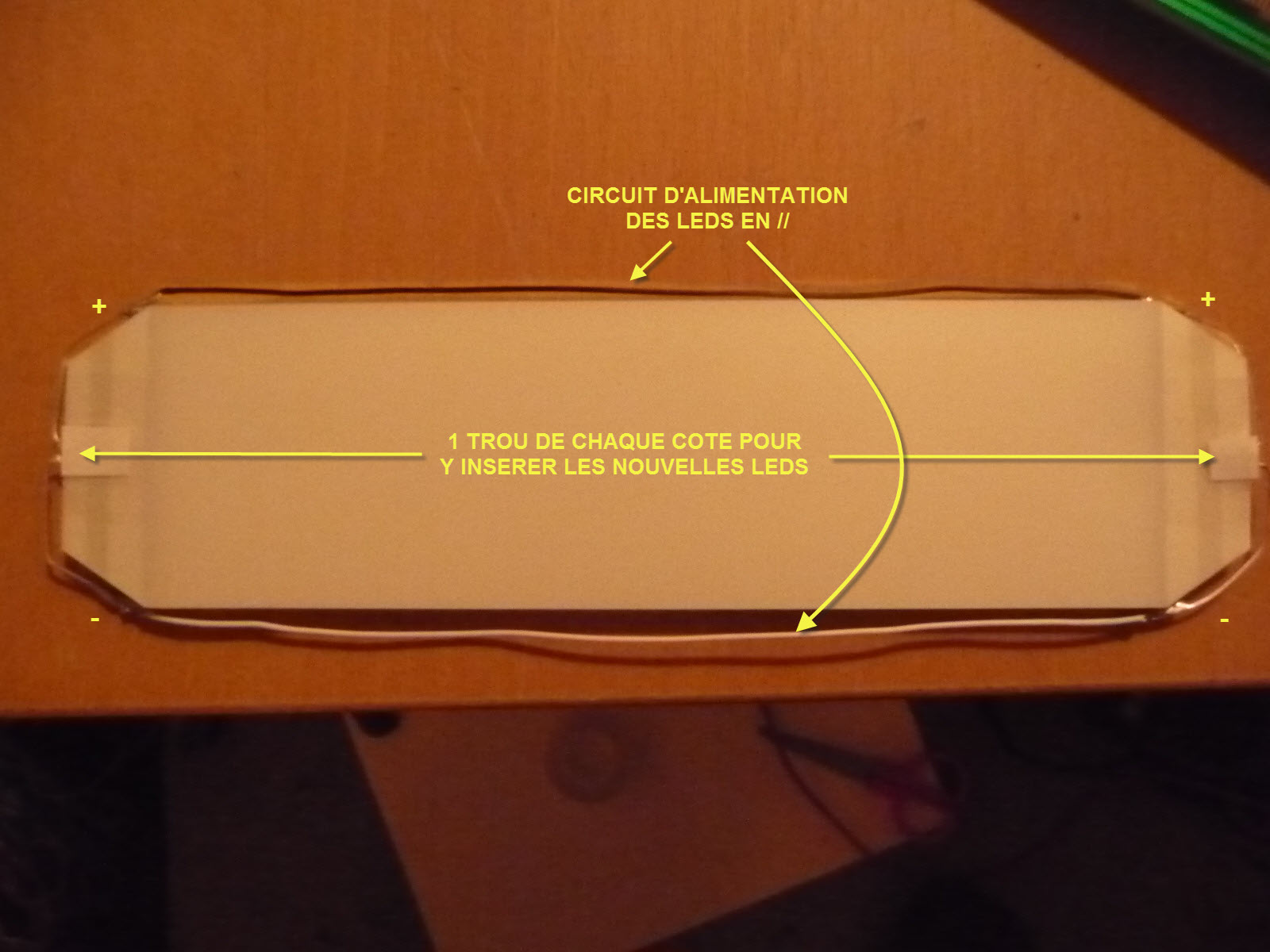

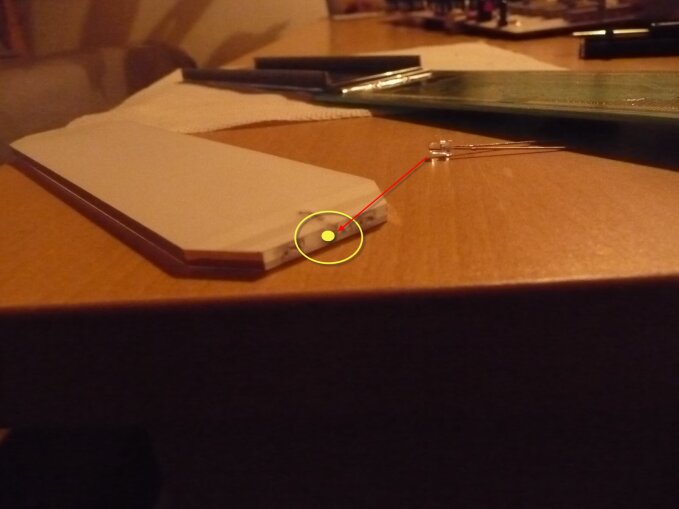

4/Ensuite percez 1 petit trou au mileu de chaque coté (2 diodes normales de 3mm suffisent), mettez y les diodes en respectant les polaritées pour remonter le circuit d'alim en // (voir schéma).

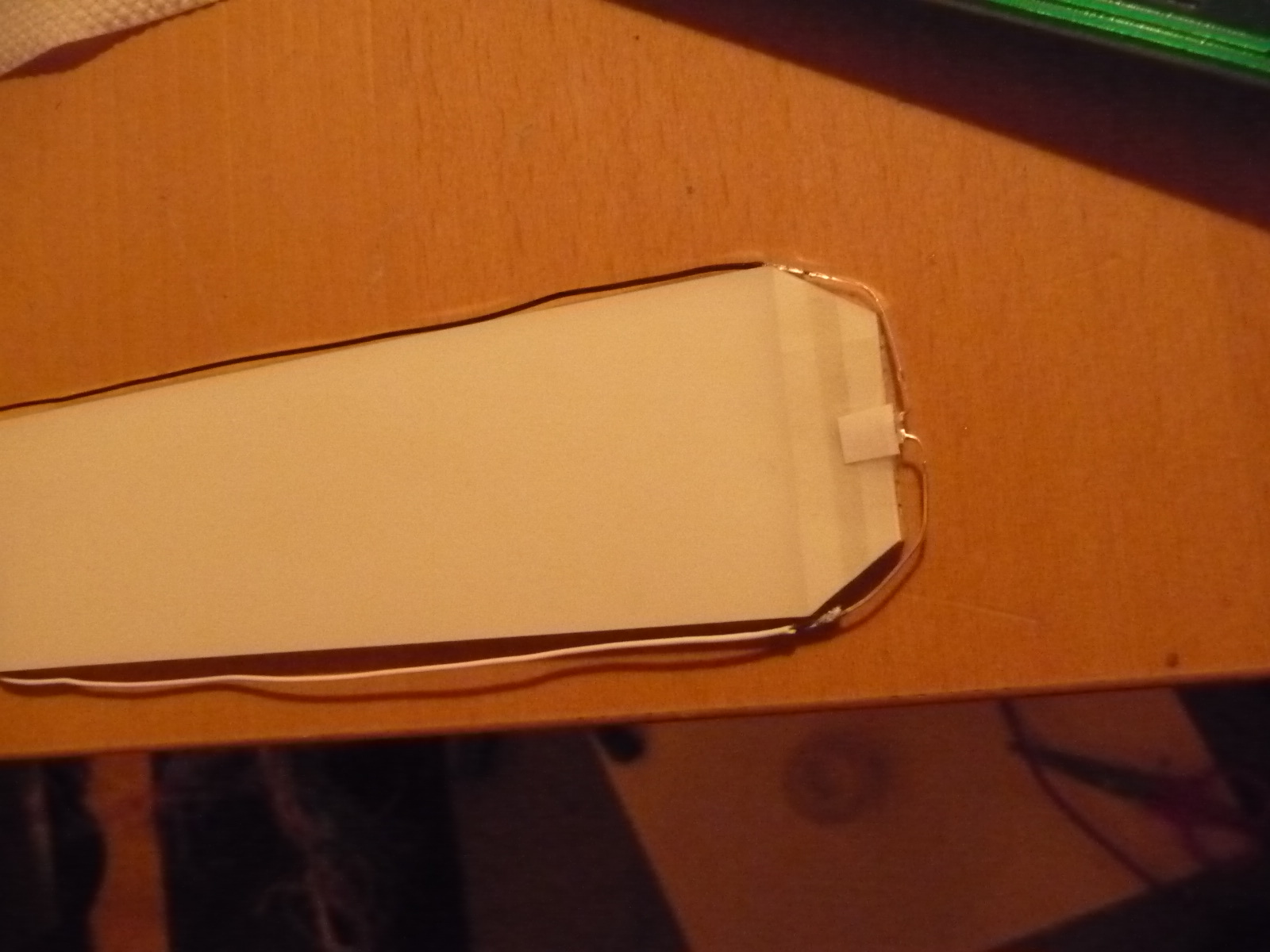

Recablez les diodes comme illustré avec des fils fin, sans surplus de manière à bien entourer la plaque car une fois le LCD par dessus il n'y'a que 2mm de place pour le fil, faire les soudures le plus près possible de la plaque puis couper au max les pattes des diodes ou les tordres le long de la plaque.
Placer la resistance de 50 ohm sur le + du circuit d'alim du rétro éclairage (il faudra sectionner un fil).
Vous pouvez allumer la bécane pour vérifier au moins si le rétro éclairage fonctionne (attention aux cours circuits !!).
Manipulation délicate:

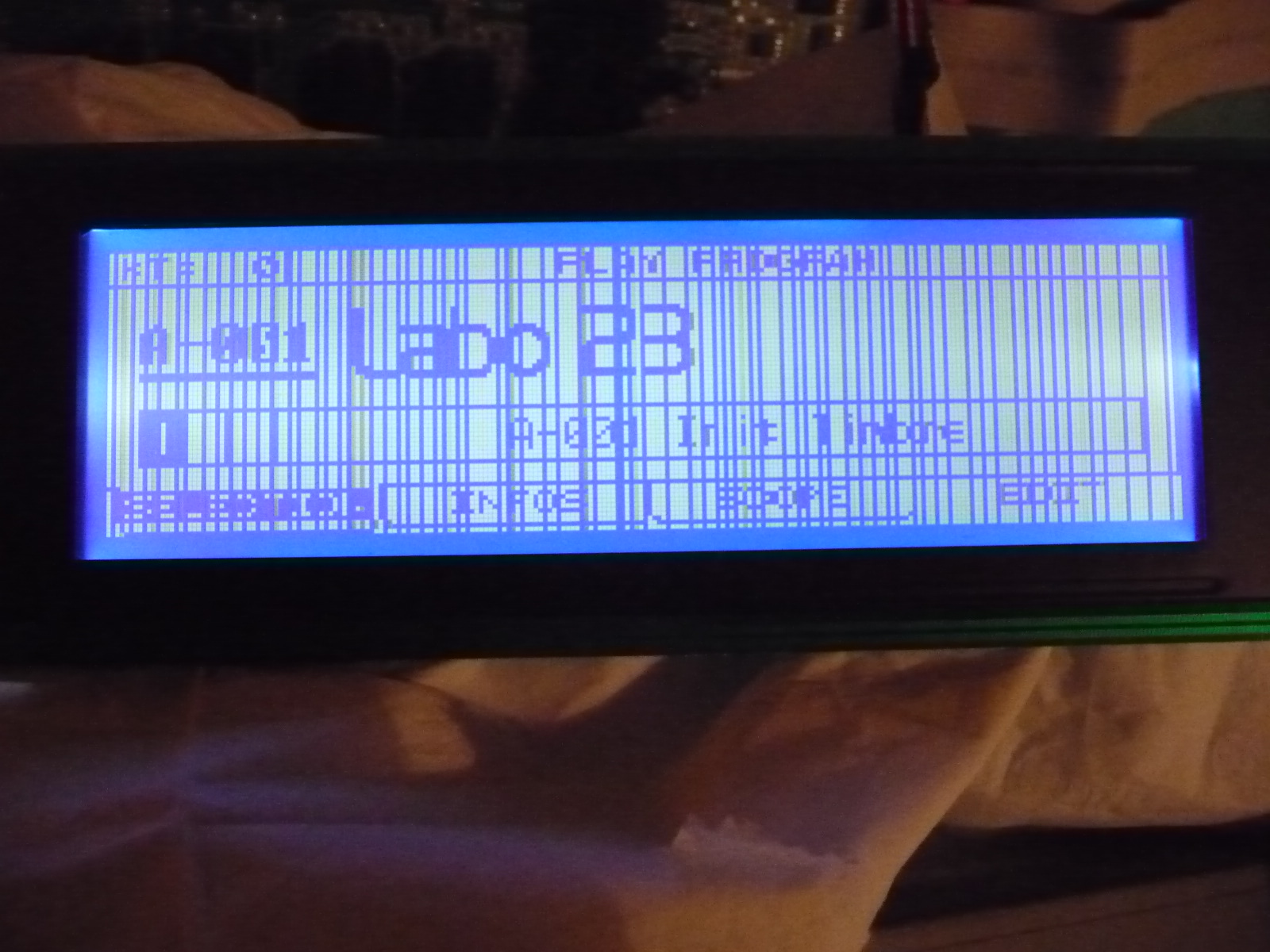

5/Remonter l'écran (c'est le plus chiant) à faire à la lumière !, les contacts du LCD doivent être parfaitement alignés aux stries visible sur le circuit, et sans aucune micro poussière ou poil de c.. entre les deux, sinon l'affichage à l'écran sera strié, (j'ai fait cette manip le synthé allumé pour voir si je voyais bien les infos à l'écran avant de tout remonter, il faut appuyer sur les bords pour voir les infos apparaitre à l'écran).
Ecran mal centré :

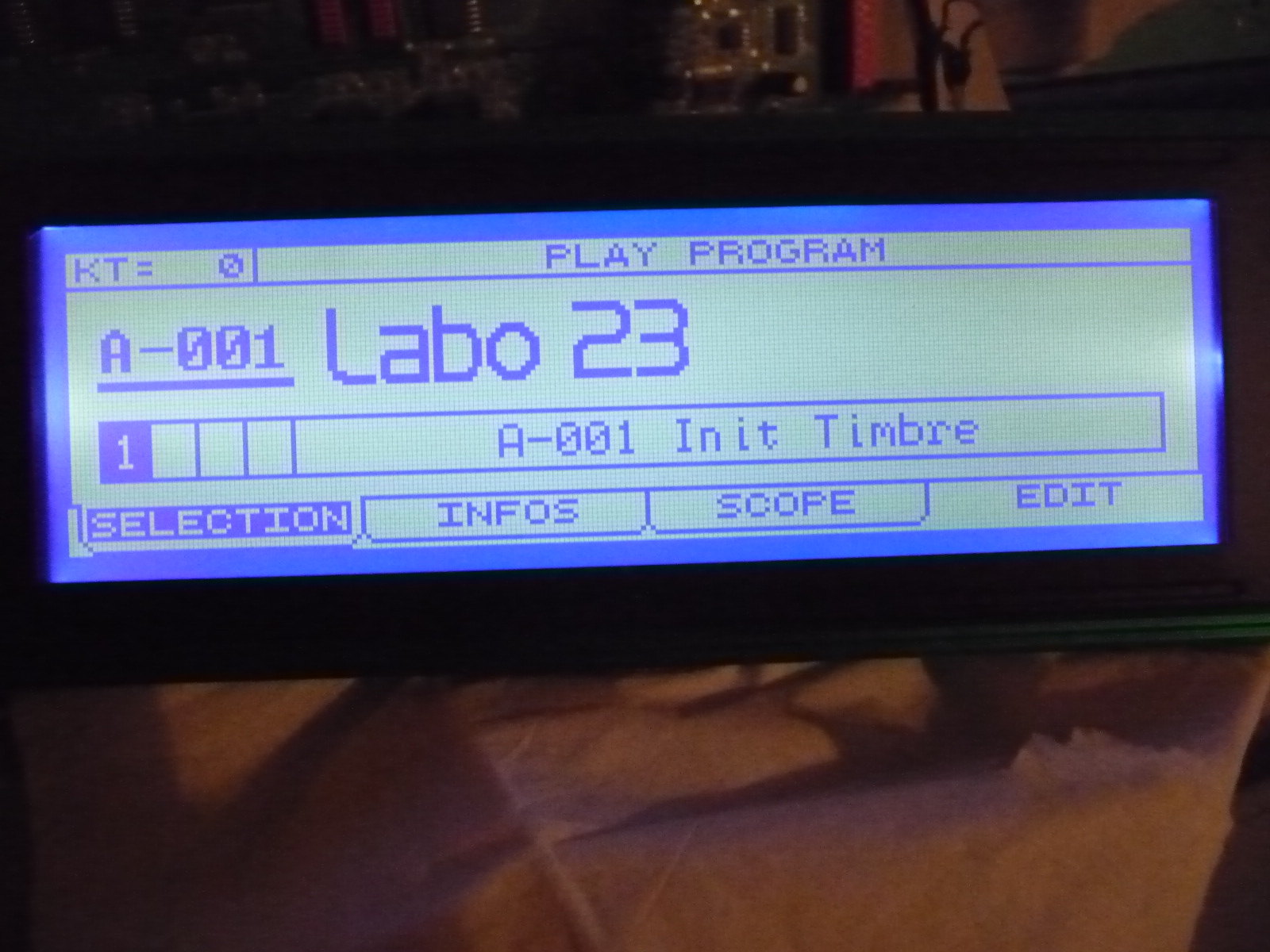

Une fois l'affichage ok essayer de ne rien bouger et remettre le cadre en métal en le plaquant bien sur le LCD puis retordre les 10 pattes en appuyant bien côté écran ( pas sur l'écran !) afin de fixer tout ça.

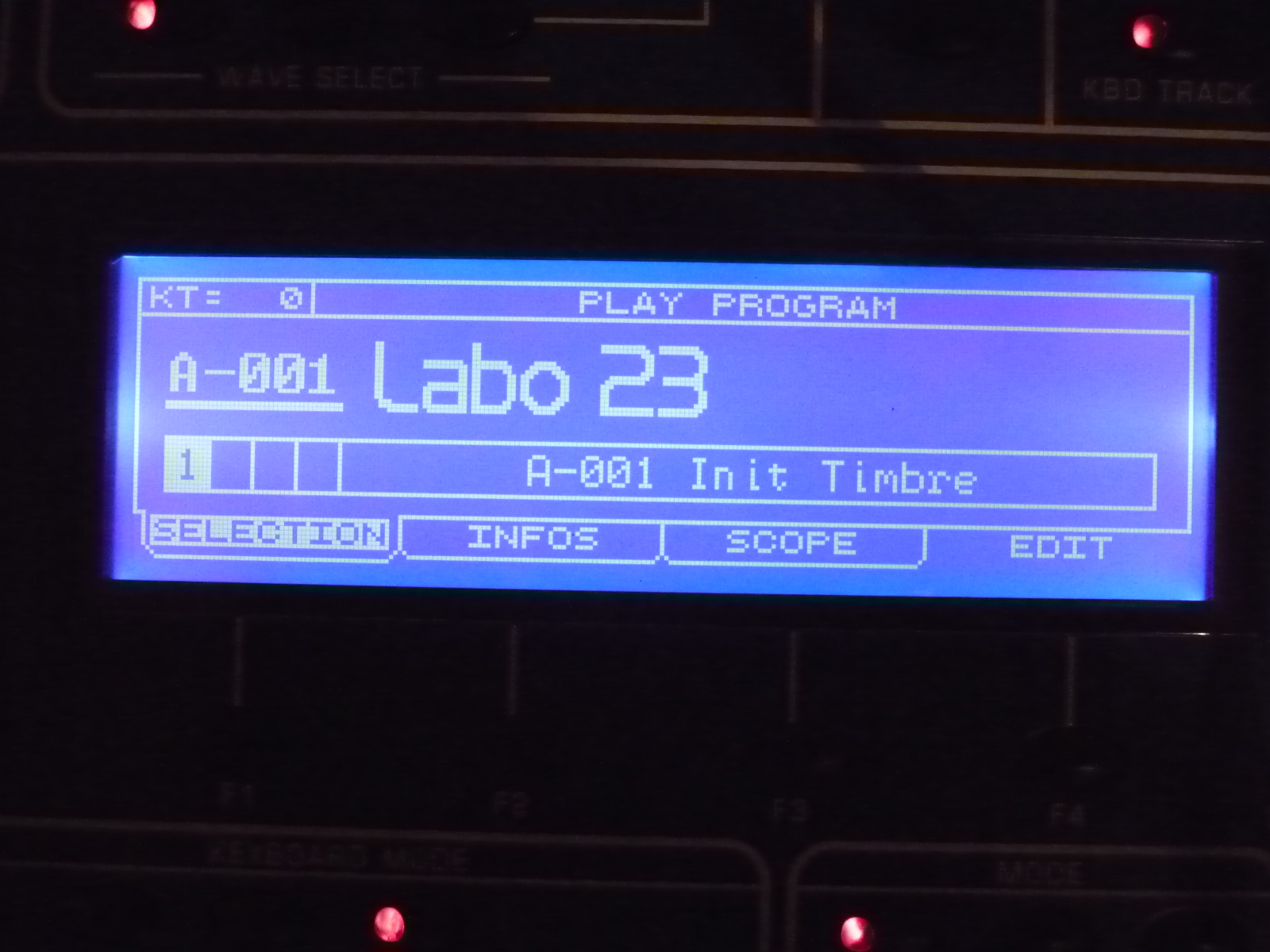

Ecran correctement centré :
Remonter le tout.
