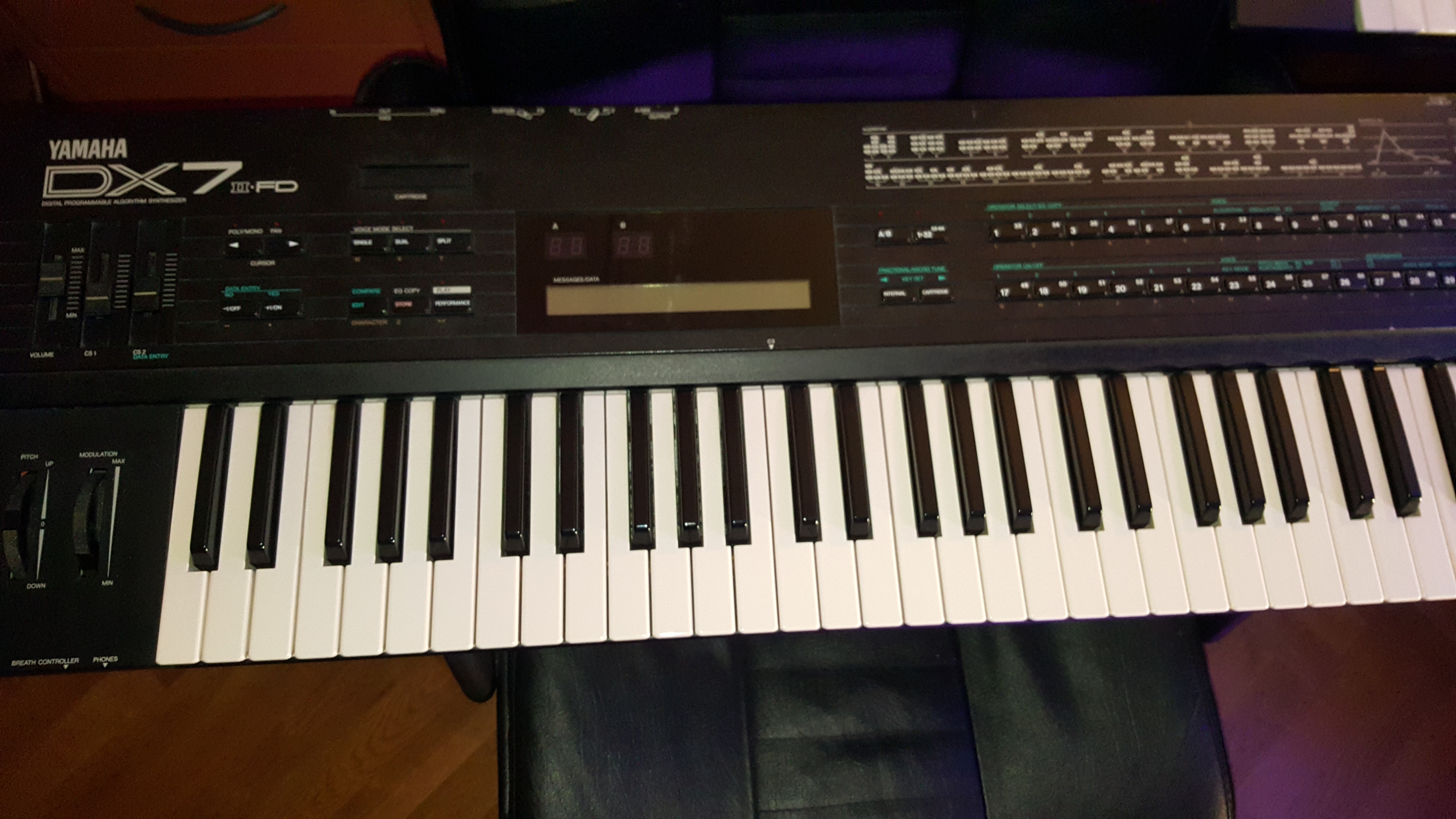

Changer la pile sur un Yamaha DX7 II FD

Changer la pile sur un Yamaha DX7 II FD

Un synthétiseur possède une mémoire volatile. Pour permettre de garder en mémoire vos presets et users, une pile au lithium CR-2032 de 3 volts est installée sur la carte mère du produit (ici le Yamaha DX7 II FD).

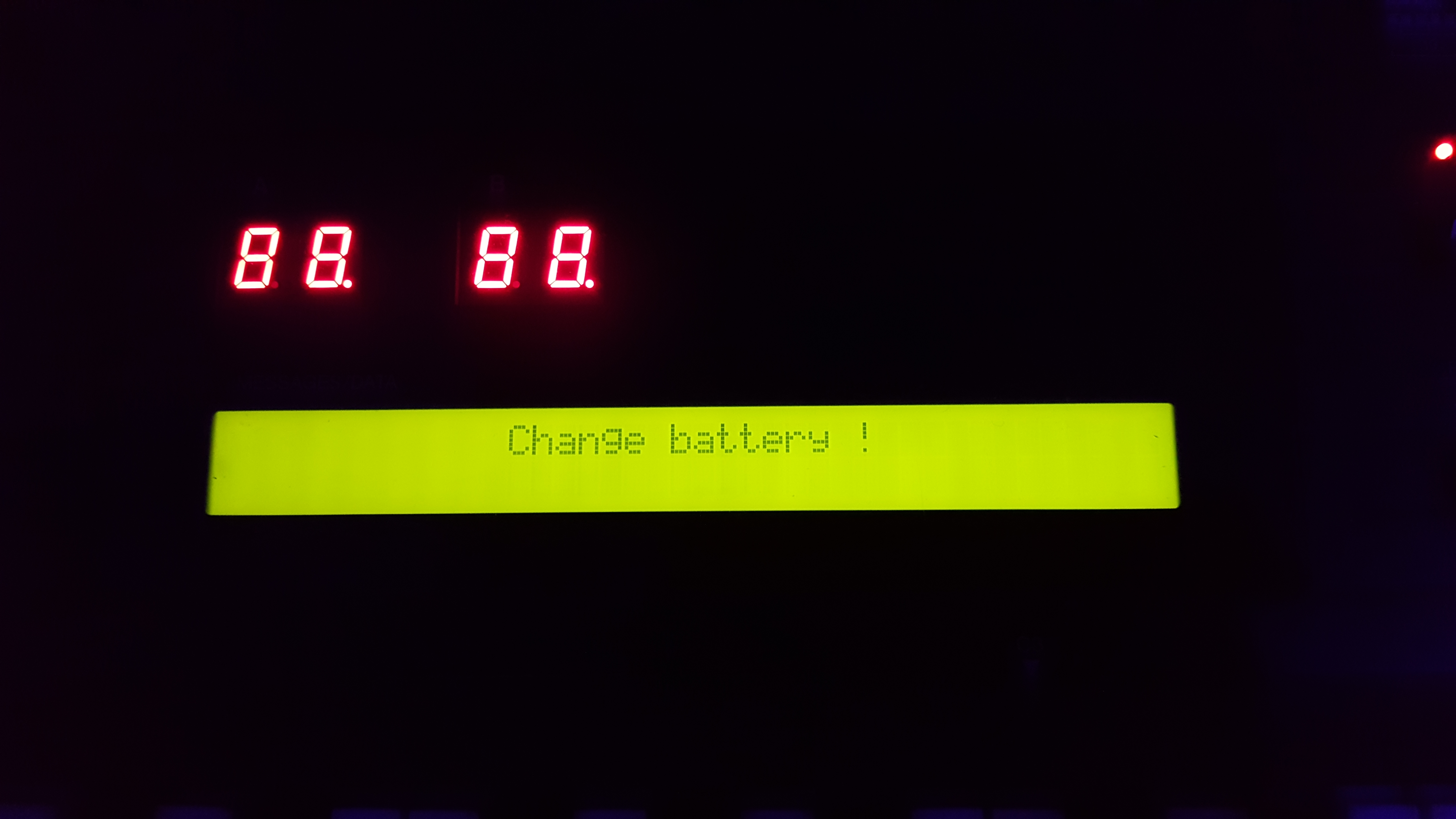

La durée de vie d'une pile au lithium est assez longue, après tout dépend de votre utilisation, du nombre de'heures passer à éditer vos patches, etc... Récemment j'ai vu apparaître le message "Change battery".

Le genre de message qui vous fait comprendre qu'il est temps de sauvegarder vos patches ou qu'i lest peut-être déjà trop tard.

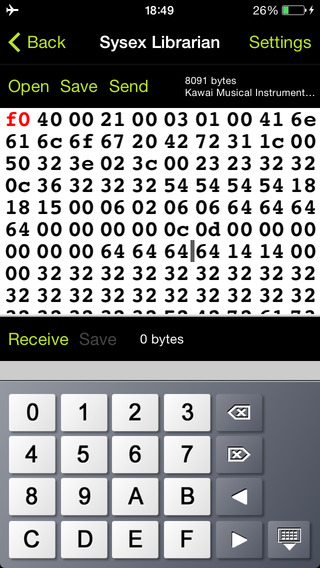

Pour sauvegarder vos patches, il vous suffit de procéder à un BULK DUMP dans votre séquenceur préféré ou tout simplement sur un logiciel sur iPad permettant de lire les SYSEX.



Investigations

J'ai alors parcouru le web pour me renseigner sur la complexité de ce changement de pile.

Il faut savoir que sur la majorité des matériels type synthé ou expandeur, la pile au lithium est accessible et il suffit souvent de débrancher votre matos, de vous munir de vos doigts ou petite pince à épiler pour sortir la pile de son socle qui lui est fixé sur la carte mère.

Or, sur le Yamaha DX7 II FD, c'est la pile elle-même qui est soudée à la carte mère.

S'offre à vous plusieurs solutions :

• A : Déssouder l'ancienne pile puis en resouder une nouvelle
• B : Déssouder l'ancienne pile puis souder deux câbles électriques, puis déporter la pile sur un support  cartonné ailleurs (là où vous trouverez de la place) et souder les câbles à la pile
• C : Déssouder l'ancienne pile, installer un socle de pile, souder le socle, insérer la pile dans le socle.

J'ai envisagé les 3 solutions. Mais je me suis dit que cette opération de changer la pile ne se fait qu'une fois tous les 10 ou 15 ans. Donc pas besoin de socle. Et j'avais pas envie d'avoir une pile qui soit déportée ailleurs et quirisquerait de tomber en bougeant le synthé.

J'ai retenu la solution A.

Direction Leroy Merlin pour acheter de quoi souder :

• un fer à souder 25W ; je vous conseillerais un modèle plus puissant au passage.
  prix : 10 euros
• de l'étain (sous forme de fil de fer) :
  prix 5 euros
• un aspirateur à soudure
  prix : 2 euros
• une pile au lithium : "Ah non monsieur nous ne faison pas ce genre de piles au lithium avec picots. Par contre je vous conseille une bonne adresse dans Paris" me dit le vendeur de chez Leroy Merlin.

Du coup, ni une ni deux, je file dans ce magasin de piles.

prix : 10 euros. "Euh c'est une pile en or ou quoi ?"

Je décide de ne pas l'acheter. Je trouve cela un peu cher. (Vous me direz comparé au prix d'un synthé ça fait mesquin, mais par principe je trouve l'éart de prix prohibitif entre une simple pile au lithium CR-2032 (2 euros max) et une pile avec des picots en plus. Ca fait cher le picot.

J'arpente le net et je tombe sur des sites où évidemment j'en aurais pour plus cher de frais de livraison que de pile.

Et soudain, un miracle se produisit.

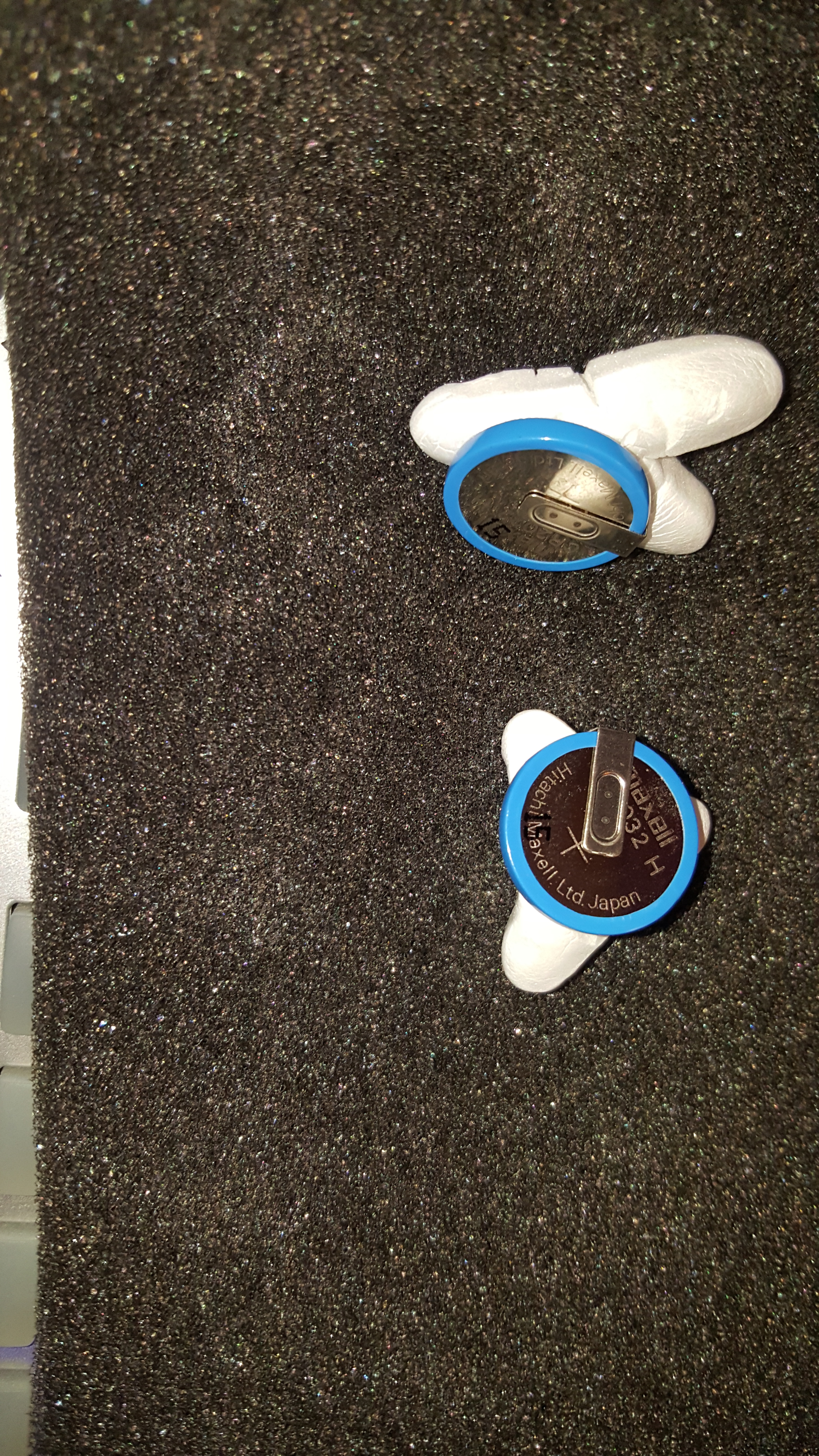

Rue d'Odessa, Pile Experts propose la fameuse pile à 7 euros/pièce. C'est un bon compromis. J'en achète deux au cas où je casse la première.
prix : 7 euros/pile.

Début des opérations

Vous munir de :

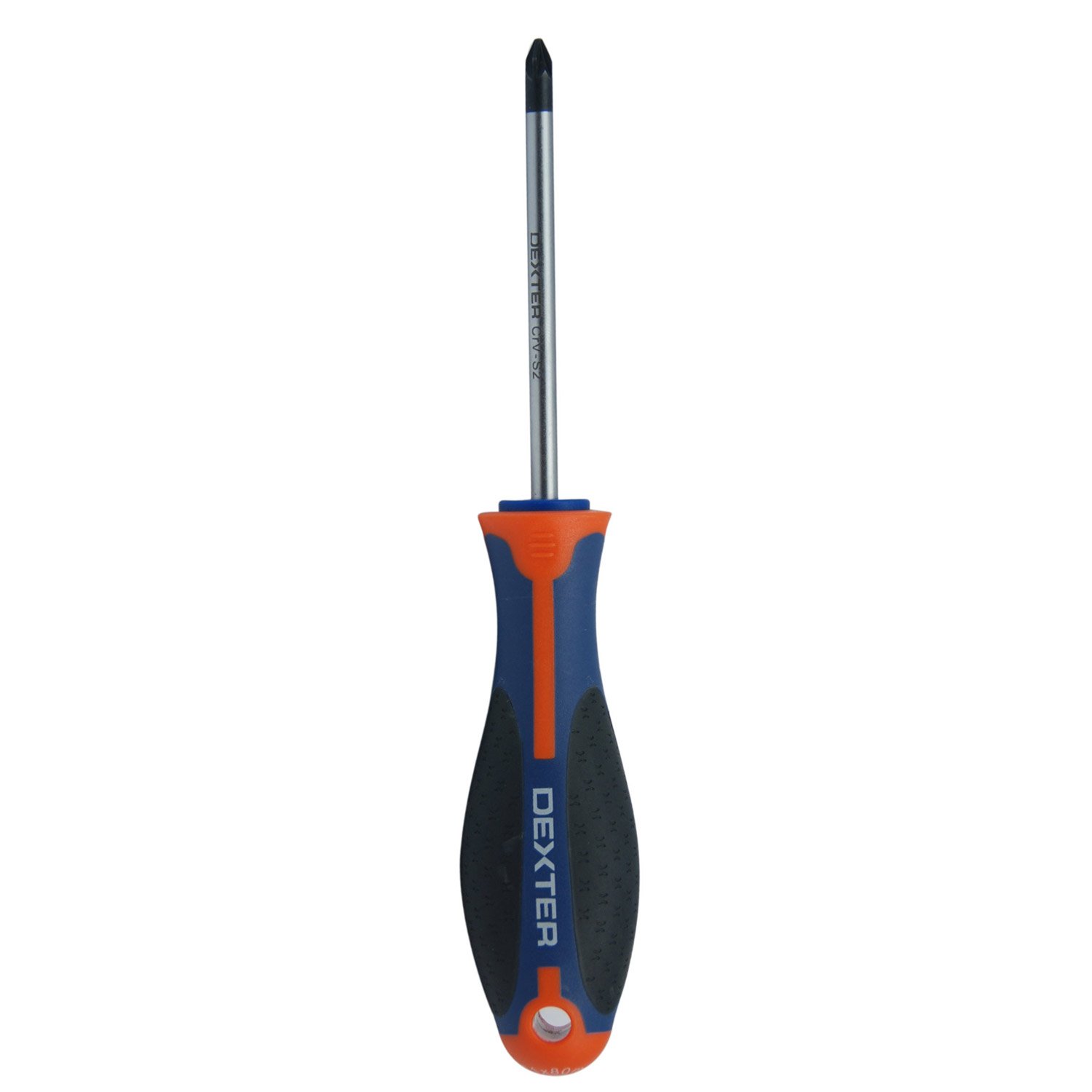

• Un tournevis cruciforme
• Une feuille blanche
• un crayon à papier
• un fer à souder et son support (éloigner les enfants, risque grave de brûlure)
• du fil à base d'étain
• l'aspirateur à soudure
• un lit

Les étapes :

• Dessiner le synthé sur une feuille blanche
• Dessiner les emplacements des vis
• Débrancher le synthé du courant éléctrique
• Poser le synthé à l'envers sur le lit (ça évite d'abimer l'écran, le clavier, les switchs et potentiomètres)
• Retirer toutes les vis qui se trouvent en dessous et à l'arrière

• Placez les vis sur la feuille blanche
• Dépoussiérez un peu (c'est le bon moment pour le faire).

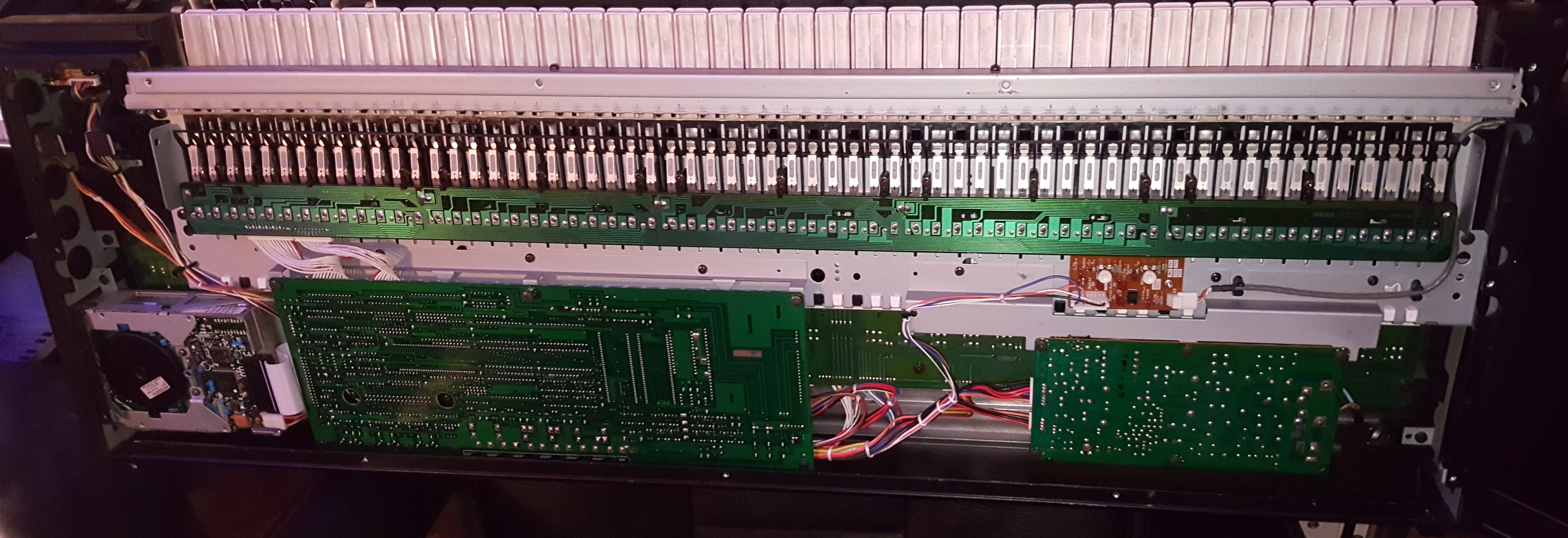

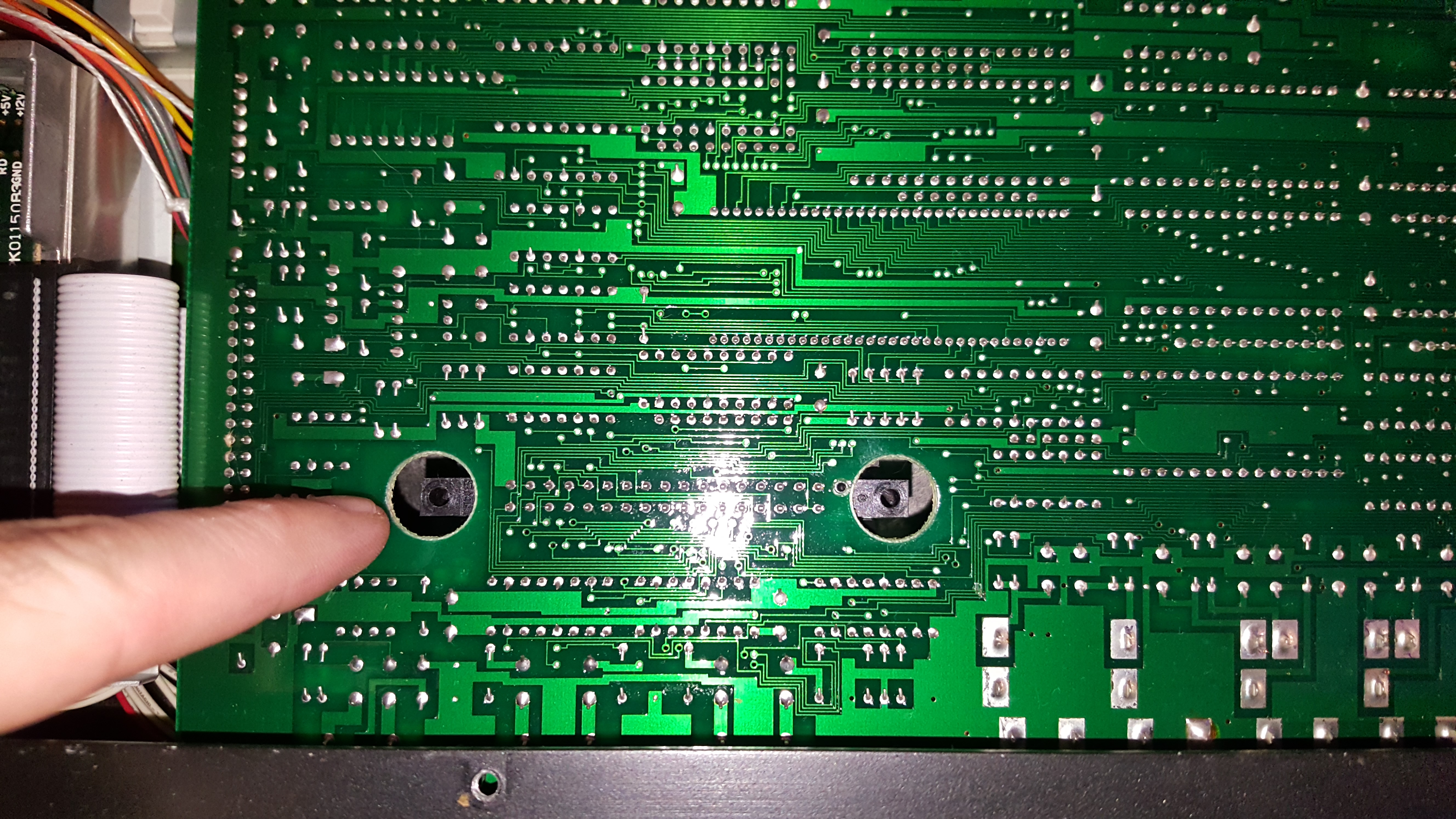

• Repérez la carte mère (milieu/gauche. Cette carte est fixée par deux longues vis au miliieu)

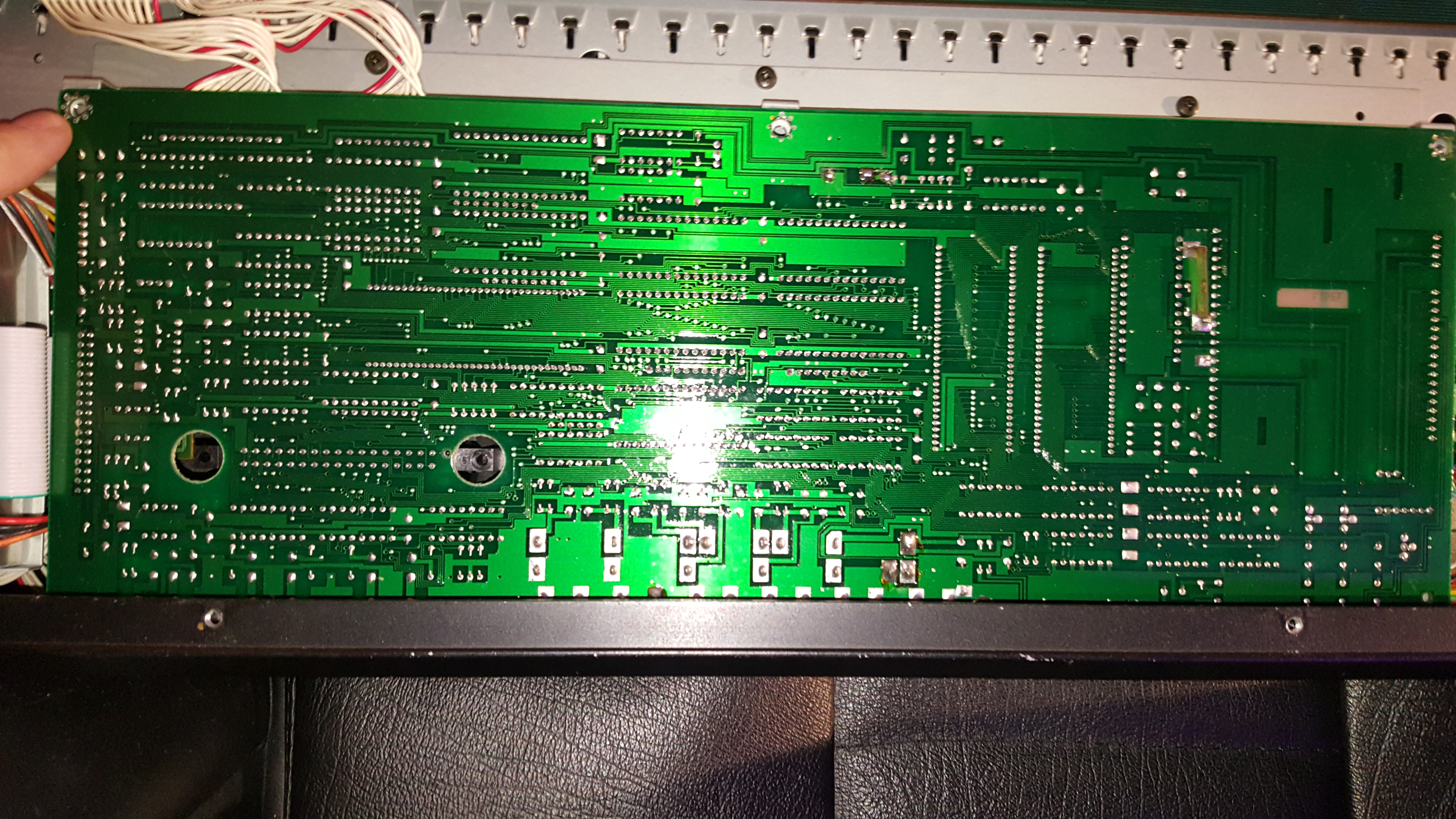

• Retirez les 3 vis du haut qui maitiennent la carte mère (je pensais que j'aurais tout à démonter, y compris les vis du bas de l carte mère mais j'ai réussi sans).

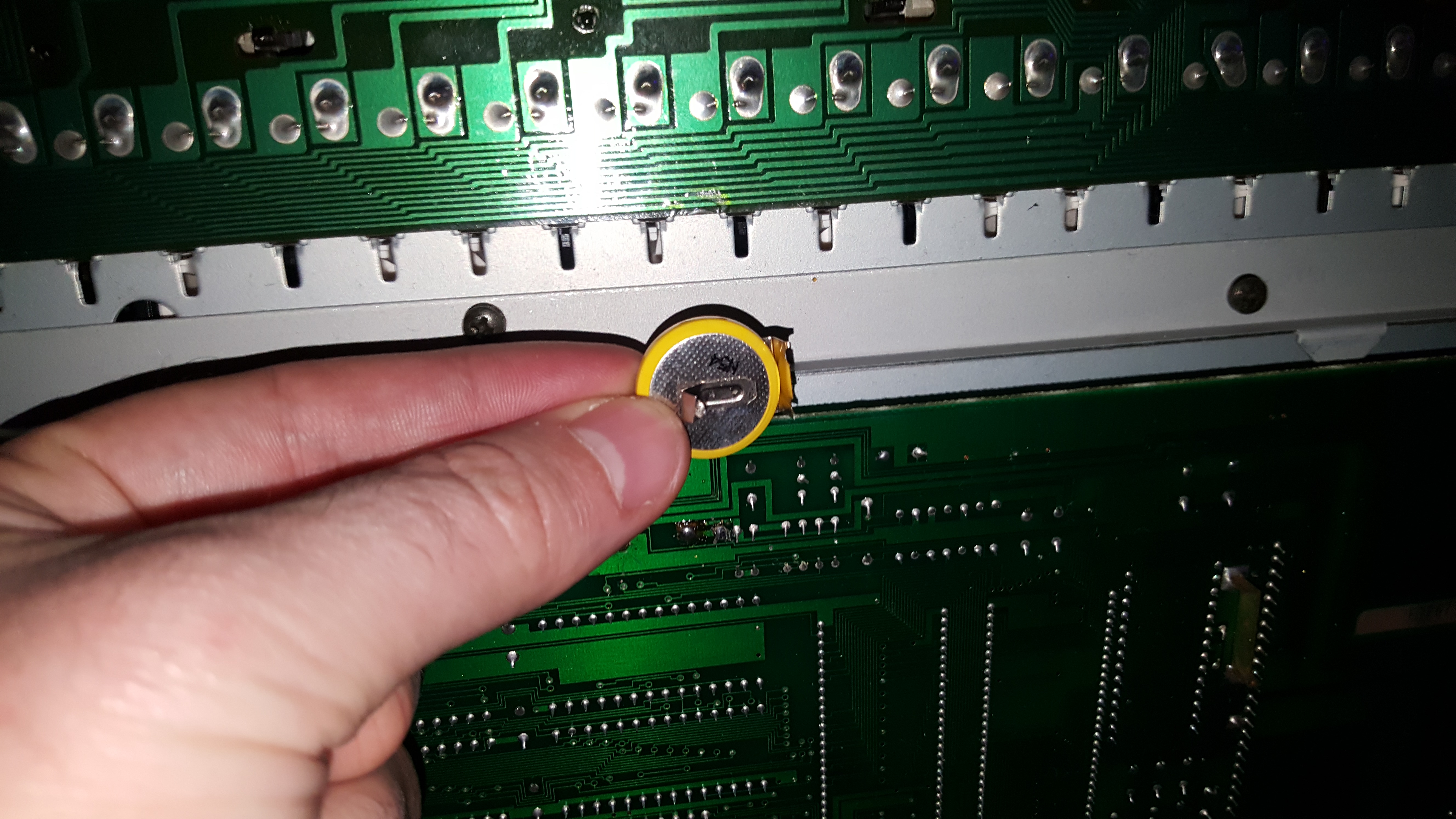

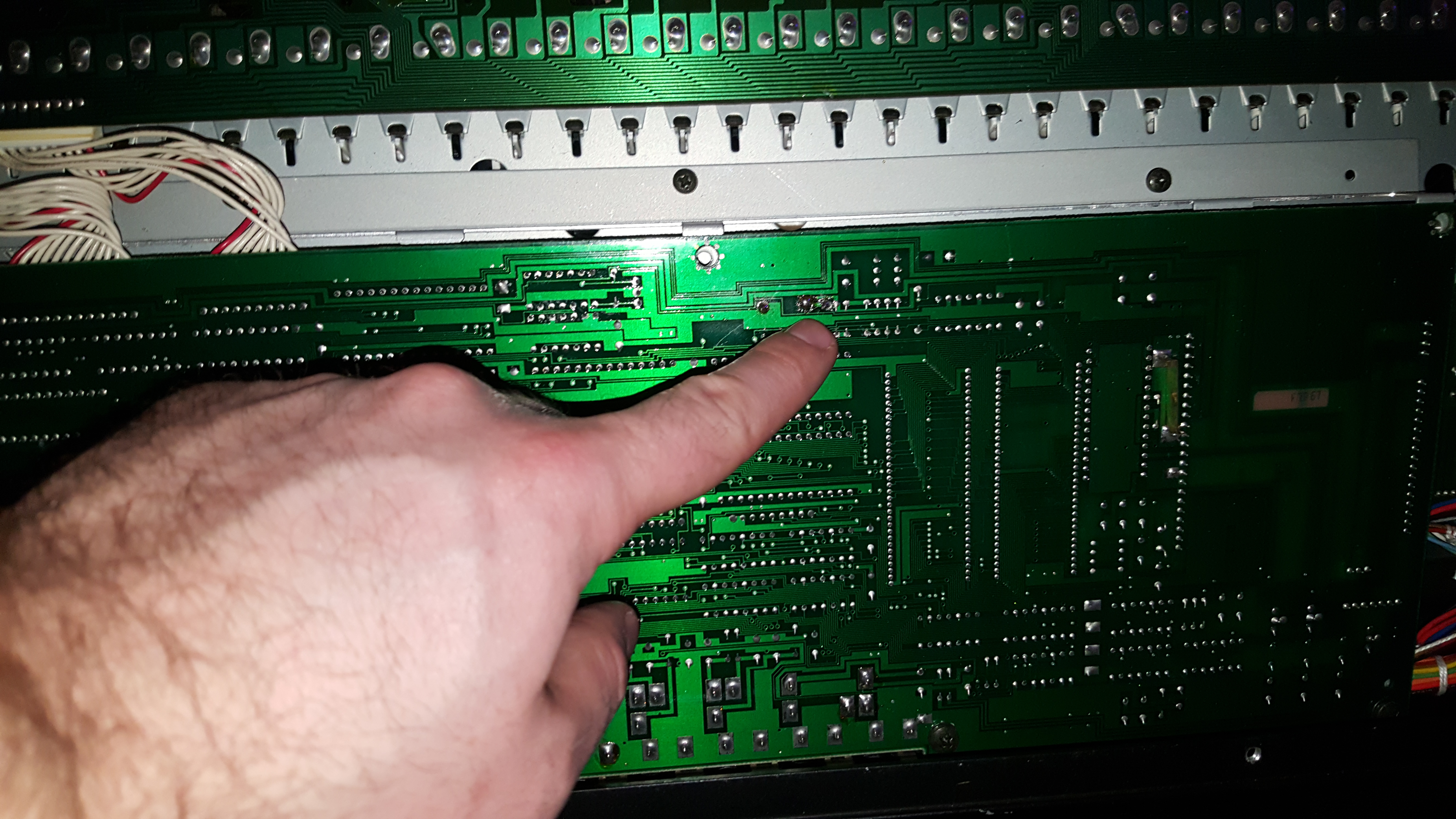

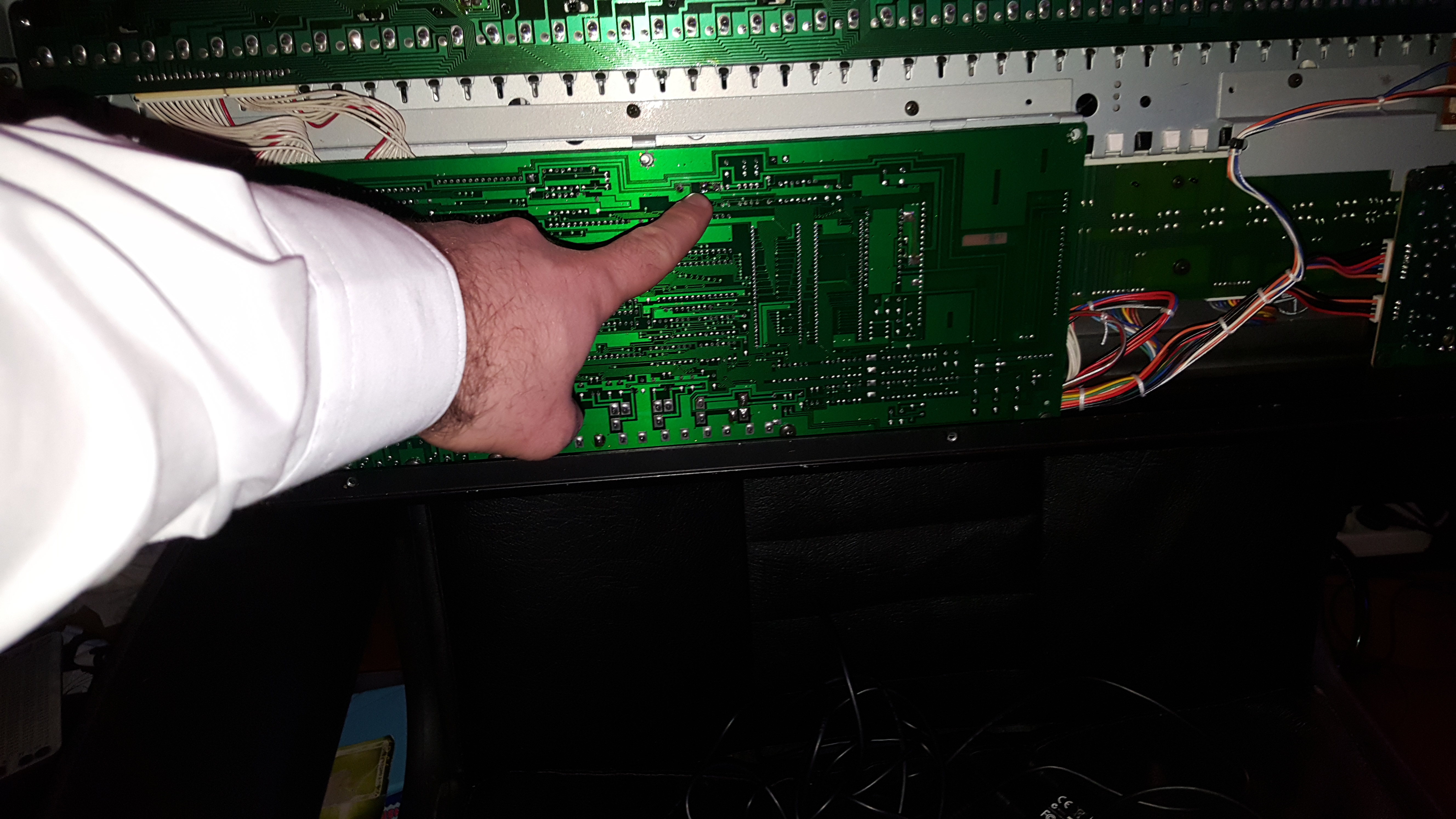

• Tirez tout doucement la carte pour repérer la pile au lithium qui se trouve fixée (vous verrez la pile milieu/haut à l'arrière de la carte mère)
• Repérez les bornes de fixation de la pile (ne vous trompez pas).
• Prenez des photos pour immortaliser le bon placement de la pile. Ca vous fera de bonnes soirées photos cet hiver)





Vous y êtes ?

A ce stade, votre carte mère est toujours maintenue par le bas mais plus par le haut. Vous avez repéré la pile au lithium et les deux bornes. Il va falloir dessouder les deux bornes, c'est à dire faire fondre l'étain pour pouvoir déloger la pile de son emplacement. Vous devez sentir deux petis picots. Ouïe ça pique !

Eloigner les enfants, les adultes. Par contre restez là car vous allez avoir besoin de vous-même :

• Branchez votre fer à souder sur le courant électrique (avec prise de terre)
• Posez-le sur son socle pour éviter de cramer votre lit ou votre table de chevet
• Attendez que ça chauffe (3 minutes)
• Munissez-vous du fer à souder, et apposez le fer sur la première soudure, picot de gauche Faites fondre l'étain en restant dessus un petit moment selon la puissance de votre fer. Attention ne mettez pas les doigts sur le fil en étain sinon vous allez vous brûler.
• Vous aurez terminé lorsque vous arriverez à retirer la pile côté gauche.
• Répéter l'opération pour l borne droite.

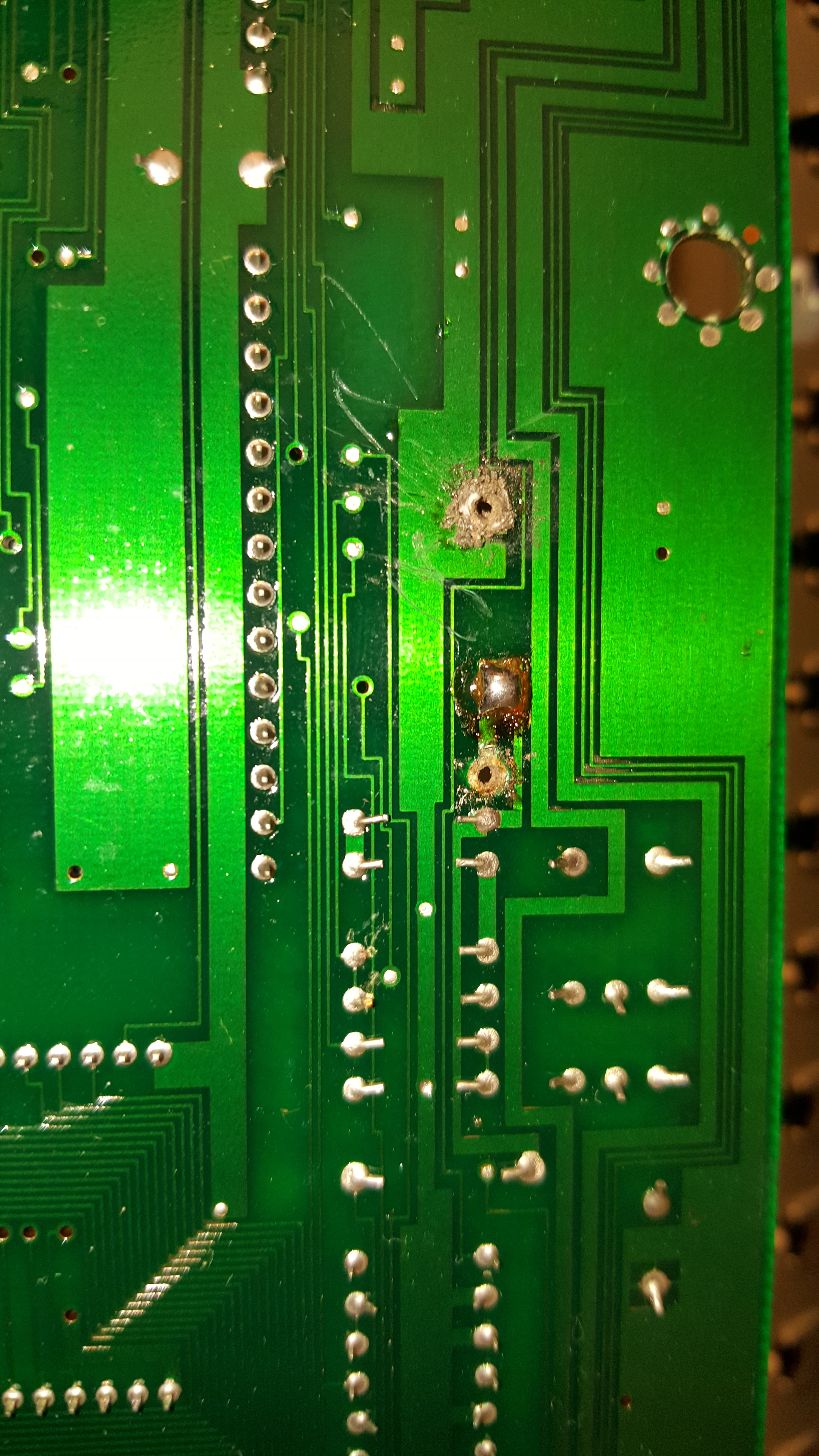

• Nettoyez bien les restes d'étain

 Bravo ! Vous venez de déloger avec succès la pile au lithium. Je vous avoue que j'ai trouvé celà long à faire alors que je pensais que ce serait du rapide. C'est la raison pour la laquelle je vous préoniser d'acheter un fer à souder plus puissant.

Passons à l'étape suivante

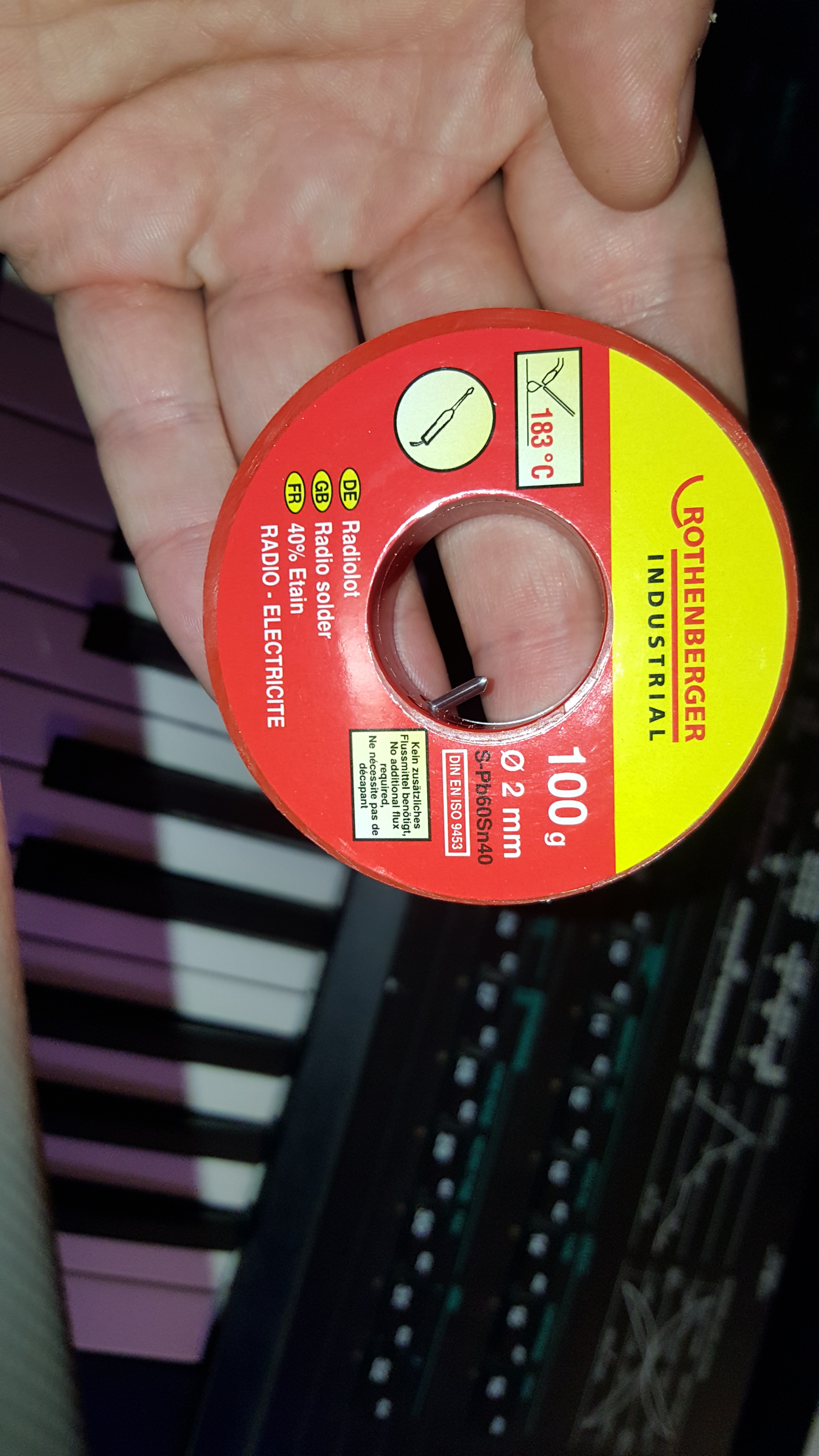

• Munissez vous d'un rouleau de fil à base d'étain. Nous allons le faire fondre... mais tenez-le par un support en plastique (son rouleau).

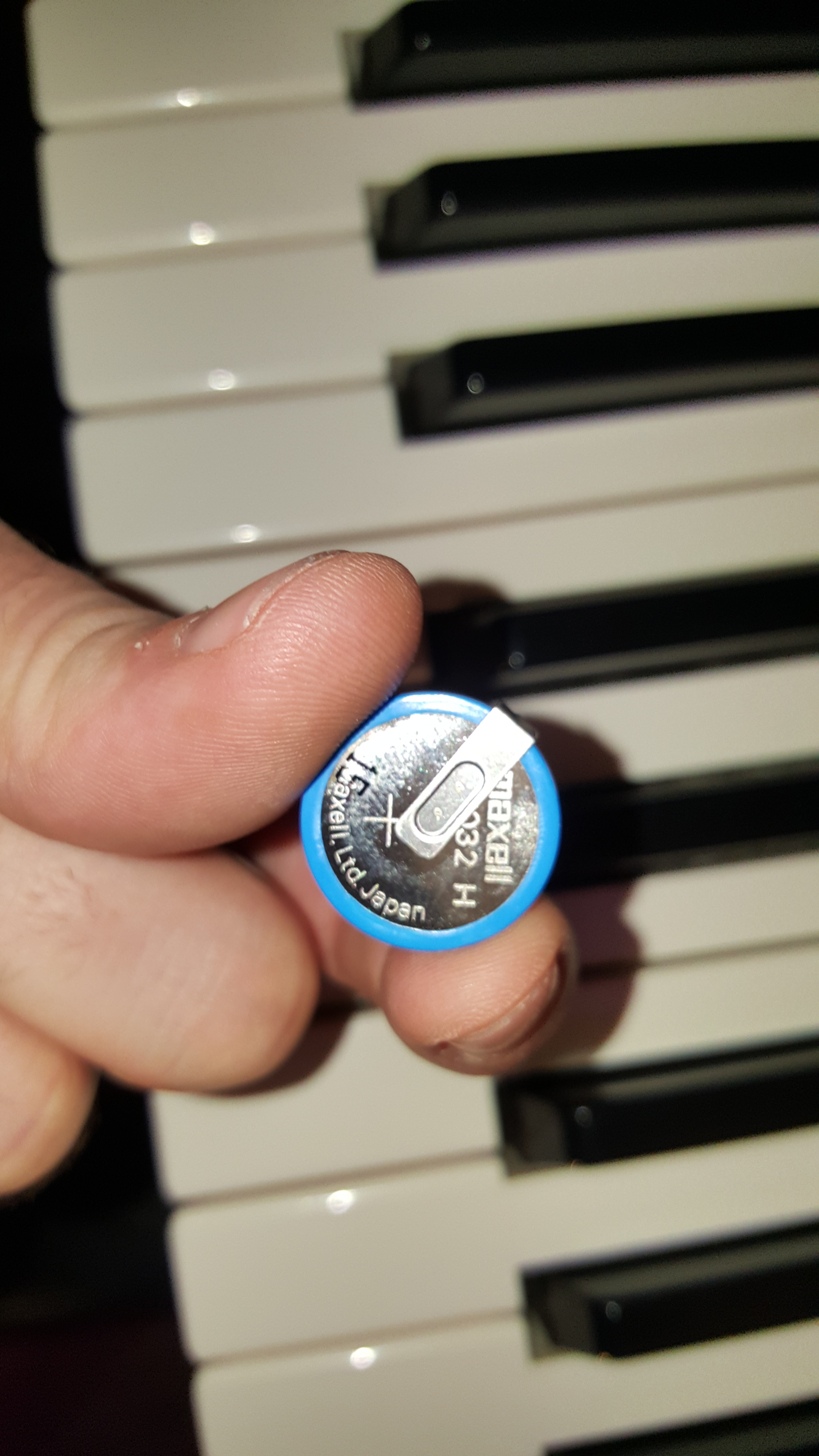

• Munissez-vous de la pile
• Placez le pile en respectant les bornes + et - (placez-la comme avant, d'où la photo de tout à l'heure)
• Maintenez la pile avec votre main gauche suffisament enfoncée pour que le picot passe bien à travers la carte mère
• Placez le fil d'étain contre le picot de gauche
• Munissez-vous de votre fer à souder et fâitres fondre l'étain sur le picot.

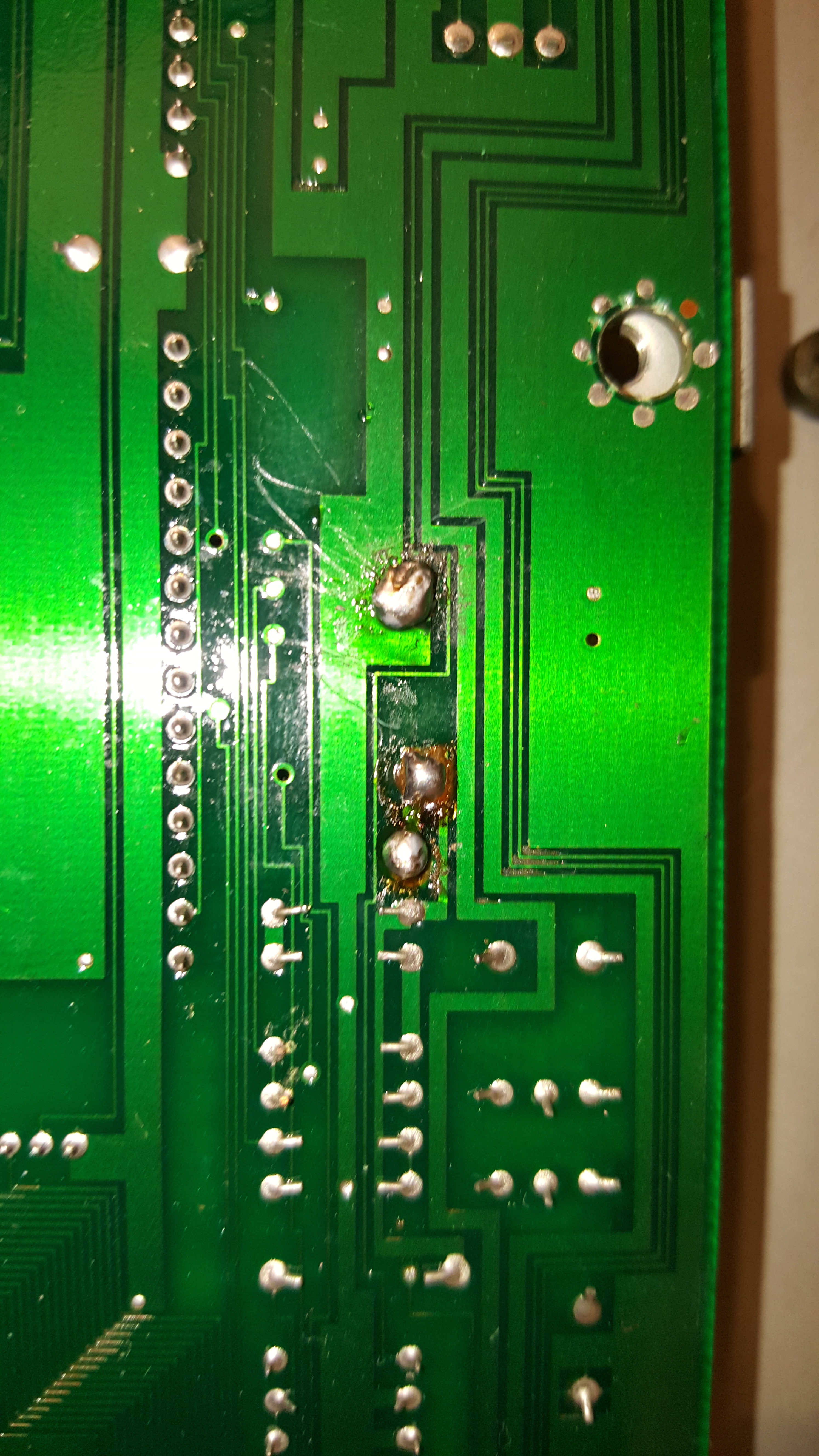

• Répétez l'opération pour le picot de droite.
• Laissez refroidir votre synthé. Allez boire un coup d'eau. Respirez, parceque vous avez comme une vieille odeur de cramé dans le nez non ?



SABLIER de 10 minutes....

• Tirez légèrement la pile pour vérifier qu'elle est bien fixée
• Ressouder au besoin sinon c'est TERMINE !

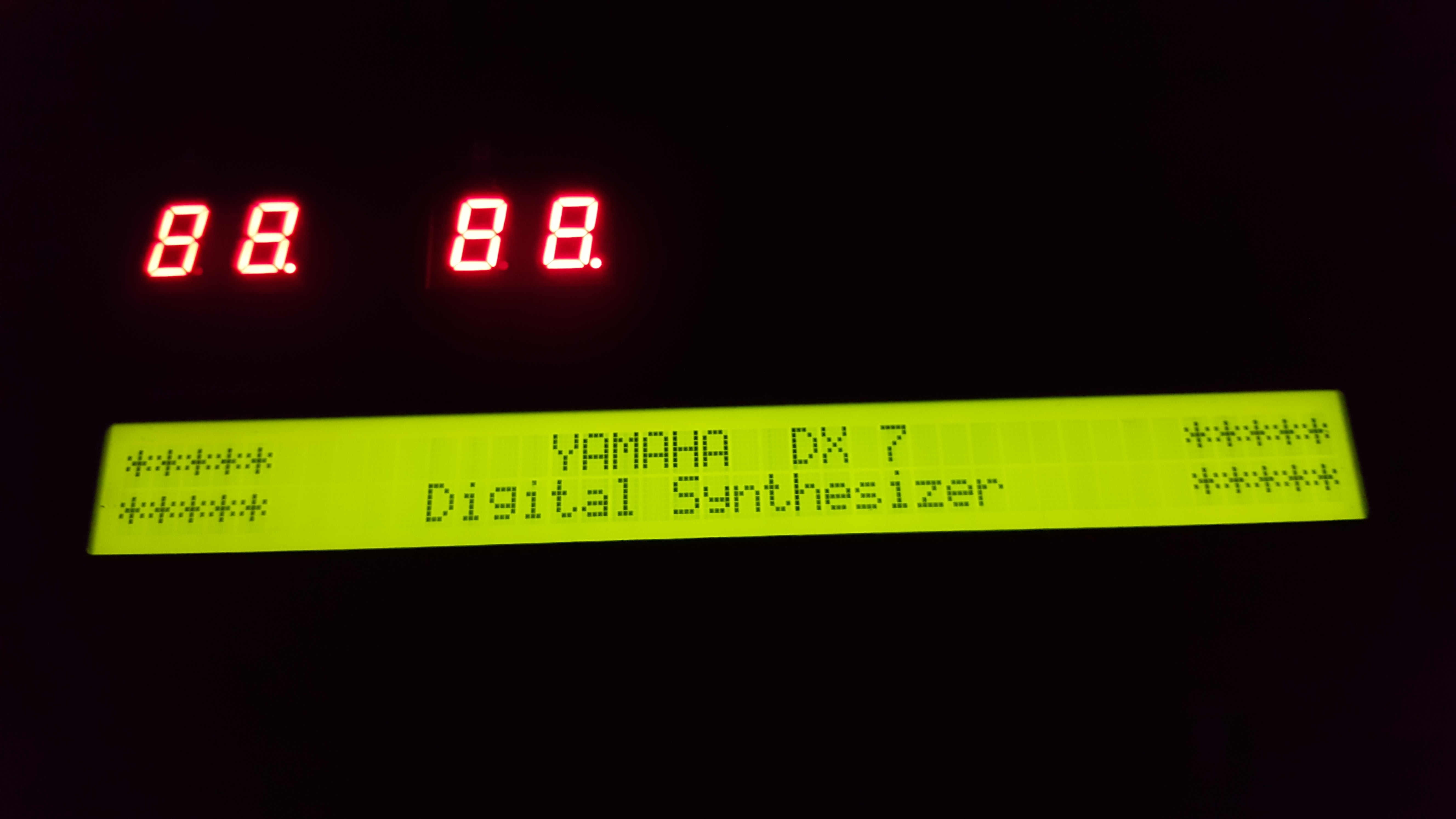

Ah, j'oubliais ! Refermez le capot du synthé. Branchez le synthéet allumez !

• Le message "Change battery" (changer la pile en french) a disparu
• Des caractères spéciaux apparaissent à l'écran.
• Vous avez perdu vos patches et le synthé fait des bruits bizarres quand vous jouez. Vous allez devoir recharger les patches au format sysex depuis votre séquenceur favori ou iPad avec application prévue pour.

Transfert de patches

J'ai donc branché mon iPad pour transférer ma banque de son préférée (STUDIOREINE BANK for Yamaha DX7 II FD).

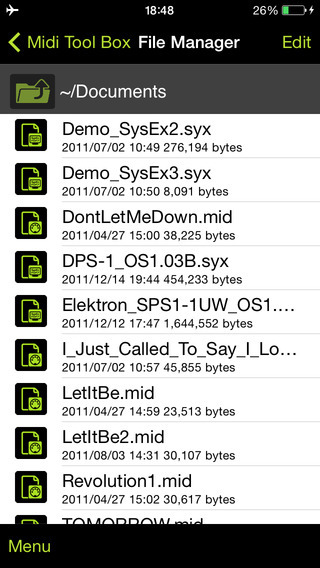

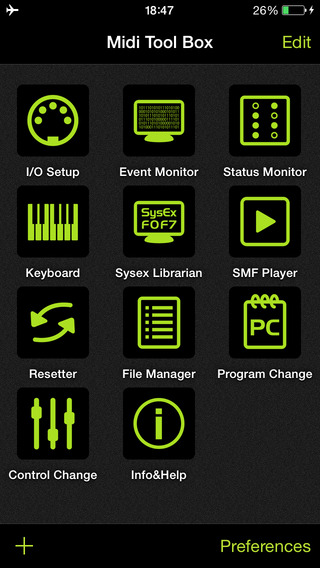

Midi Tool box sur iPad

Et là patatra ! Mesage d'erreur : "Memory protected"

• Il faut mettre la memory protect sur OFF pour Internal et Cartridge
• Pressez le bouton Function puis bouton 14. Appuyez plusieurs fois de suite sur le bouton 14 pour accéder à Memory Protect
• Déplacez-vous sur INT et CARTRIDGE pour changer la valeur de ON à OFF.

La mémoire peut-être écrasée. Relancez le transfert !

Vous avez un message comme quoi le device number empâche le transfert car il ne correspond pas à celui attendu (lorsque vous avez sauvegardé vos patche, vous aviez certainement laissé le device number à #1, alors qu'actuellement votre synthé est sur #16). Pour régler le device number, appuyez sur le bouton 32. Changez la valeur device number de #16 à 1.

On y est presque !

Relancez le transfert SYSEX depuis votre séquenceur.

Cette fois ça marche !!!!!!! Ouf, vous aurez peut-être encore un message d'erreur lors du transfert mais le transfert passe quand même.

Nous allons maintenant vérifier que vos patches sont bien présent en mémoire, qu'il sonnent comme avant de changer la pile.

Appuyez sur le mode VOICE, Internal. Jouez et écoutez. Waooooooooooouuuuuh vous retrouvez vos patches !

Appuyez sur le mode PERFORMANCE, Internal. Jouez et écoutez. Waooooooooooouuuuuh vous retrouvez vos performances ! (ou pas si vous n'en aviez pas sauvegardées).



Elle est pas belle la vie ?

Conclusion

Cette opération est réalisable soit-même et à faible coût.

• Pile : 7 euros
• Fer à souder : 10 euros (réutilisable pour d'autres opérations)
• Aspirateur qui m'a été inutile (2 euros mais optionnel)
• Fil à base d'étain : 5 euros
• Un peu de patience le temps que ça chauffe.

J'espère que cela vous aura été utile.
