Tutoriel : Étalonnage des filtres du Waldorf MicroWave 1

Par Aurochs4 le 10/04/2015 - (Confirmé)



Procédure pour re calibrer les filtres d’un Waldorf Microwave 1 ver B



!!! Si vous faites un test de la mémoire, les banks seront effacées, il faudra alors réinjecter les patchs !!!



Prérequis :

Posséder un fréquencemètre précis ou un oscilloscope.

20 minutes de chauffe du MW avant de procéder au réglage.

Le MW doit être en OS 2.0 (peut être que la procédure est valable sur la version 1.25 ?)

Savoir intervenir sur un appareil en marche pour procéder au réglage

Etre conscient des risques électriques pouvant nuire gravement à votre santé en cas de mauvaise manipulation



Mettre le MW en condition de maintenance:

Raccorder a une des voies de sortie « main » à  l’oscillo et/ou le fréquencemètre

Allumer le MW en maintenant appuyer MODE et relâcher dés que vous voyez le message « Welcome to… »

Le MW est alors en mode maintenance et vous demande de confirmer en appuyant sur PARAMETRE

Faite défiler le menu jusqu’à "Filter Freq. adj" en appuyant sur MODE qui passe les tests 1 à 1 sans les effectuer.

Ensuite il faudra tester chaque voies 1 à 1 en appuyant sur PARAMETRE.

Vous devez trouver 440Hz (A2), l’ajustement du filtre se fait avec la molette à +/-  1 semitone.

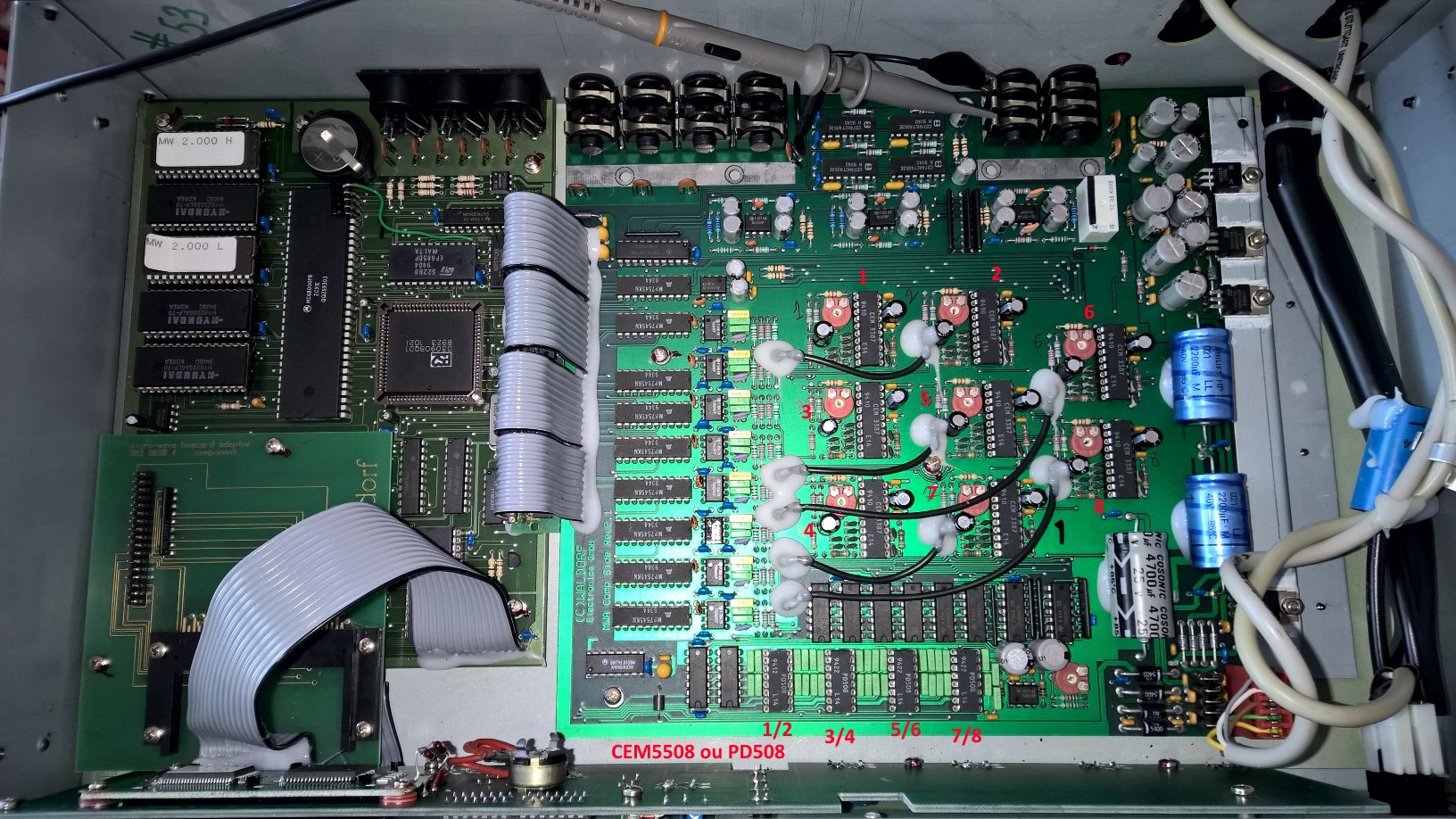

Si cela n’est suffisant, il faudra ouvrir le capo et corriger la valeur de chaque filtre sur le trimmers à côté des CEM3387. (voir photo, la répartition des CEM n’est pas très logique !)



Panne Fréquente:

Si la fréquence est très décalé de 440Hz (410hz ou 420hz) et que vous n’arrivez pas à la corriger via les trimmers à coté des CEM3387.

Si la fréquence de sortie est fluctuante et ne se stabilise pas.

Si la fréquence n’a pas la bonne amplitude.(crête à crête 2 volts)

La probabilité que les CEM5508H ou PD508 soient HS est fondé, 1 composant gère 2 voies.

Généralement 2 voies sont affectées quand le composant est HS.

Prix d’un composant 12$/pièce en Chine ou 100 euros/pièce en France, si si !



Attention ! La tentative de remplacer le composant par un CD4051 classique entraînera des dégâts et ce malgré une compatibilité pin à pin annoncée par la datasheet des CEM.
