Petit tricks à partager pour ceux qui ont du matériel TC Electronics des années 2000. La série des D two, Finalizer, Fireworks (etc...) partagent la même power Supply - une petite alim spms (Switch) réputée fragile. Cette petite alim est désormais hélas obsolète, plus accessible à la vente. Le dernier fournisseur qui en avait a fait une annonce l'an passé pour dire que le stock allait prendre fin. C'est chose faite....
Cette alim est impossible à parfaitement remplacer : de petite taille, elle fournit également le soft power de la façade. Certes il n'est pas difficile de tout enlever, de tirer un câble et de refaire un petit boîtier PSU externe et de sacrifier le soft power ...
Mais le mieux est quand même de dépanner directement l alim originale. J'ai eu la situation avec mon Fireworx.

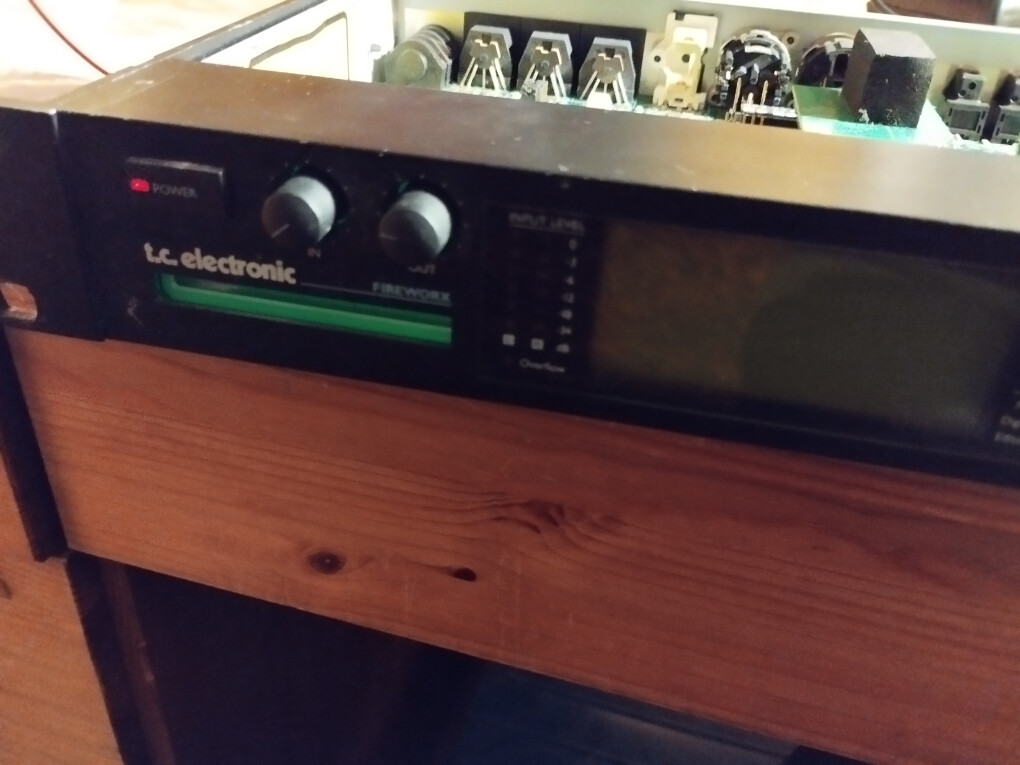

Un beau matin, je n'arrive plus à l allumer. La façade avant montre la led rouge du soft power qui affiche un rouge pale et n'a pas le comportement attendu : elle est censée clignoter

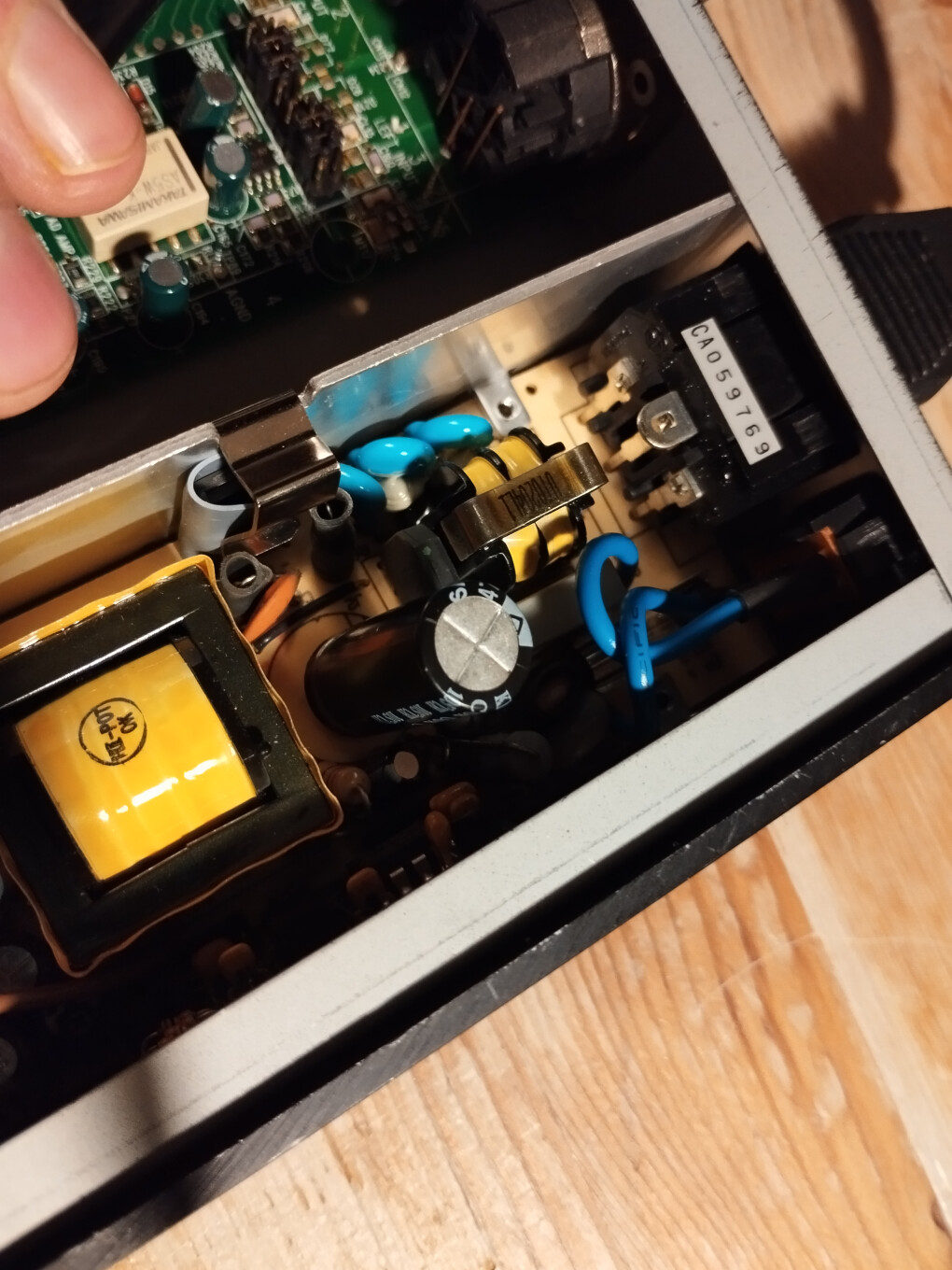

J'ouvre la machine et je commence à inspecter la PSU. Aucune indice visuel.
Les premières mesures montrent une tension anormal du bus 15 V en charge il plafonne à 10V et sans load, 18 volts... Ça sent possiblement un problème sur la filtration du primaire.

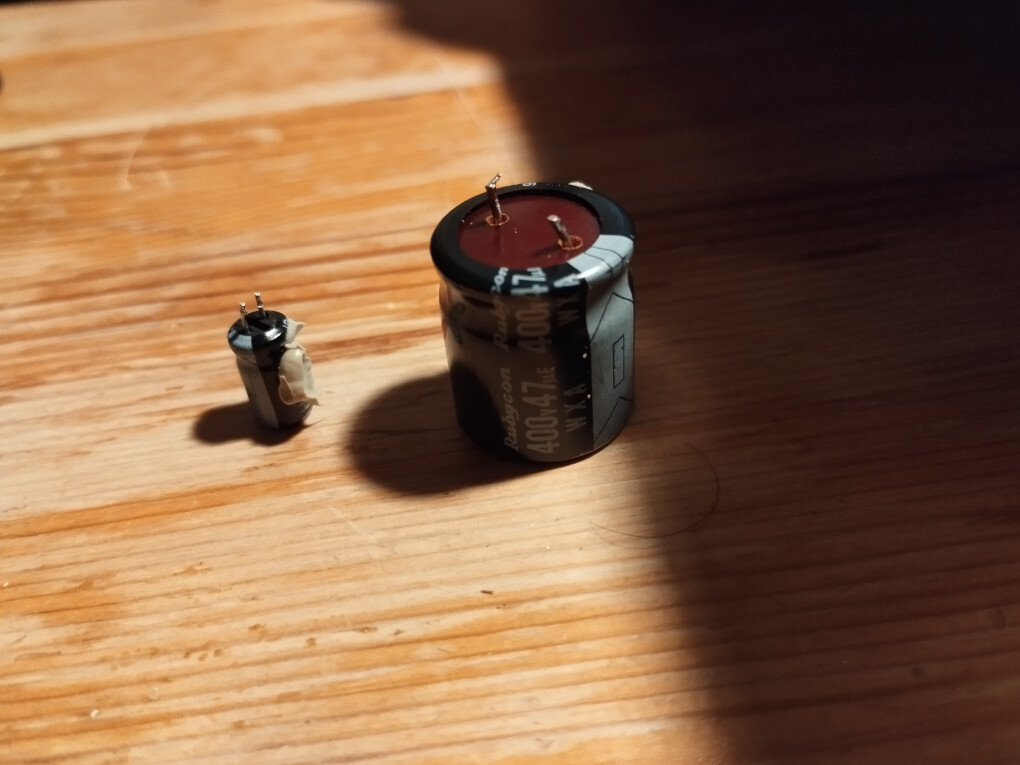

Effectivement il y a 2 capas assez suspectes pour deux raisons : la proximité avec le transfo qui chauffe et la marque vraiment merdique (Rubycon)... Allons y ...
Les premières mesures sont impressionnantes

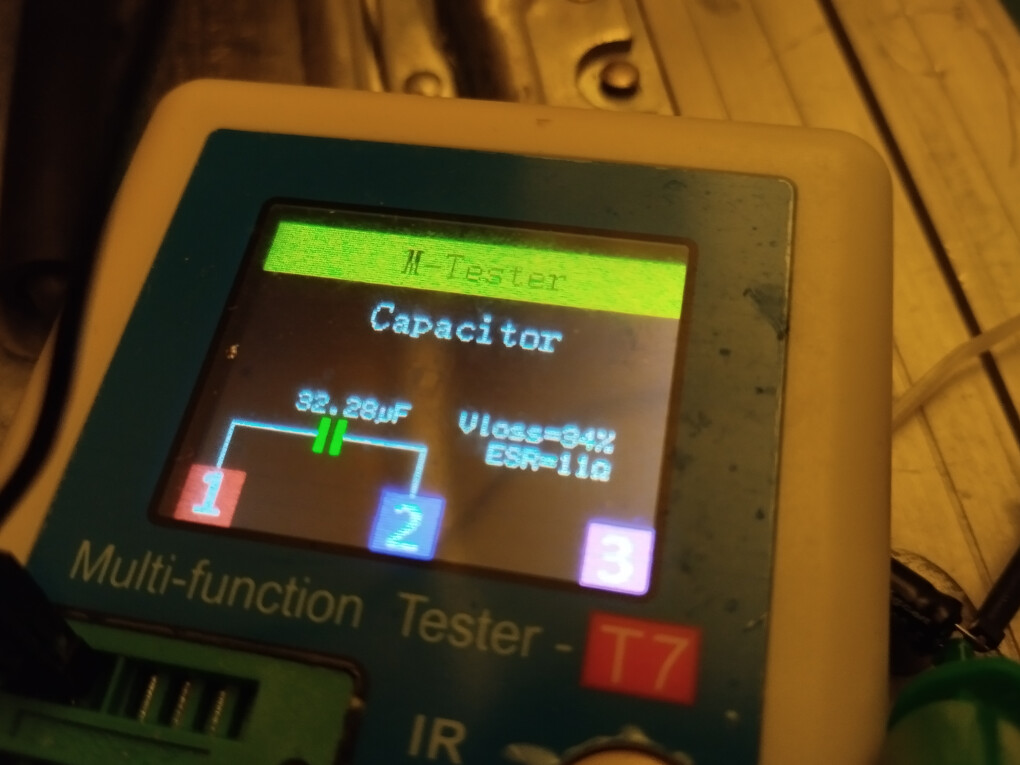

La capa de 25 UF montre une valeur de 32 , un ESR lamentable et une Vloss totalement , pareil pour la grosse capa de 47 uf...

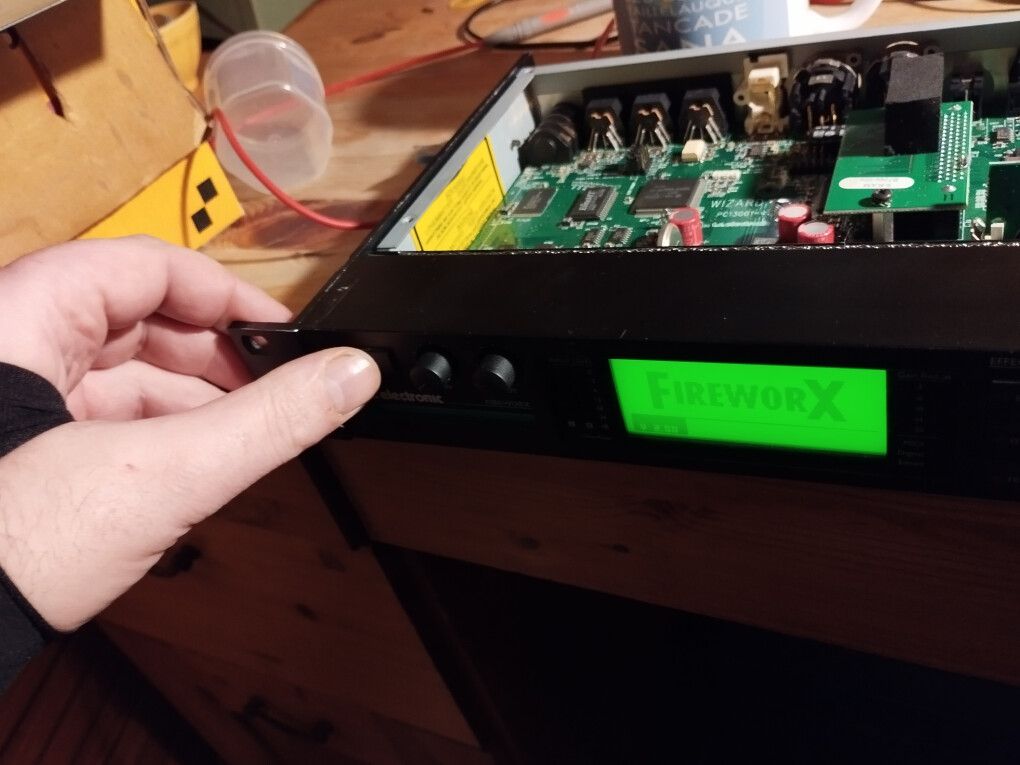

Cinq minutes après, après qq soudures, premier test. Je retrouve déjà une belle led bien rouge et clignotante. Tout va bien !
Bilan : pour moins de 1 euros de composants, voilà ce Fireworx reparti pour 20 piges ....
Cette alim est impossible à parfaitement remplacer : de petite taille, elle fournit également le soft power de la façade. Certes il n'est pas difficile de tout enlever, de tirer un câble et de refaire un petit boîtier PSU externe et de sacrifier le soft power ...
Mais le mieux est quand même de dépanner directement l alim originale. J'ai eu la situation avec mon Fireworx.
Un beau matin, je n'arrive plus à l allumer. La façade avant montre la led rouge du soft power qui affiche un rouge pale et n'a pas le comportement attendu : elle est censée clignoter
J'ouvre la machine et je commence à inspecter la PSU. Aucune indice visuel.
Les premières mesures montrent une tension anormal du bus 15 V en charge il plafonne à 10V et sans load, 18 volts... Ça sent possiblement un problème sur la filtration du primaire.
Effectivement il y a 2 capas assez suspectes pour deux raisons : la proximité avec le transfo qui chauffe et la marque vraiment merdique (Rubycon)... Allons y ...
Les premières mesures sont impressionnantes
La capa de 25 UF montre une valeur de 32 , un ESR lamentable et une Vloss totalement , pareil pour la grosse capa de 47 uf...
Cinq minutes après, après qq soudures, premier test. Je retrouve déjà une belle led bien rouge et clignotante. Tout va bien !
Bilan : pour moins de 1 euros de composants, voilà ce Fireworx reparti pour 20 piges ....
rroland
27558
Modérateur·trice thématique
Membre depuis 21 ans
Rroland www.studiolair.be
ArcheoMane
174
Posteur·euse AFfiné·e
Membre depuis 20 ans
xavierbzh
1736
AFicionado·a
Membre depuis 21 ans
Citation de analomane :
C est tellement dommage de voir des machines à la poubelles qui ont presque rien ; je trouvais à l’époque plein de machines aux encombrants que j’allais prendre pour m’entraîner. La plupart du temps j’arrivais sans difficulté à les faire repartir. C’est souvent presque rien.
C'est très bien comme ça. J'ai fait aussi beaucoup de récup dans le même style
centiped
12
Nouvel·le AFfilié·e
Membre depuis 2 ans
Antho B
12
Nouvel·le AFfilié·e
Membre depuis 6 ans
Bonjour moi c'est mon bouton on off qui est figé sur on, le souci c'est que du coup je ne peux pas sauvegarder mon setup, car pour cela il faut la fonction on off, comment faire pour le remplacer ?
mkazandj
3
Nouvel·le AFfilié·e
Membre depuis 18 ans
mkazandj
3
Nouvel·le AFfilié·e
Membre depuis 18 ans

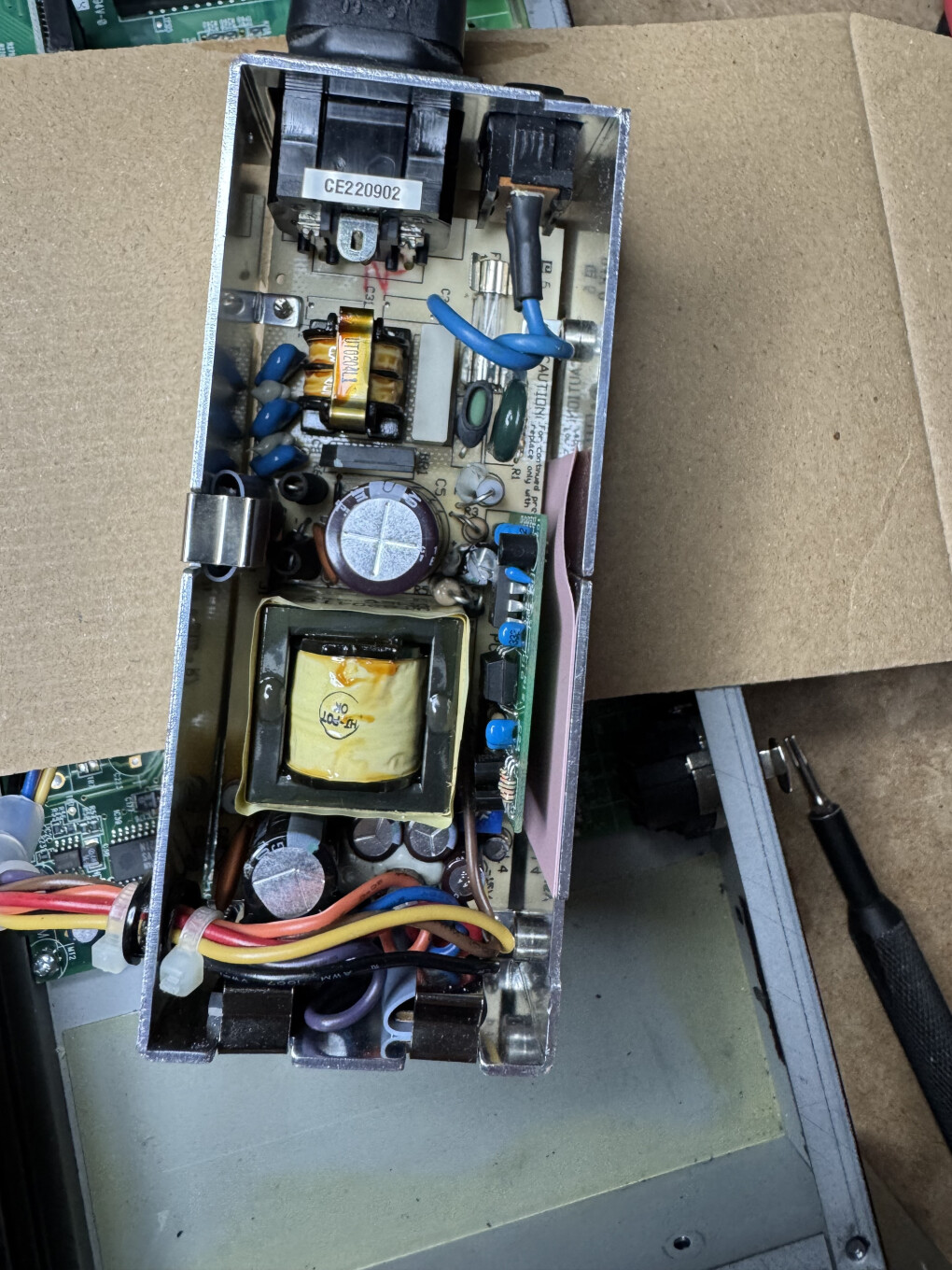

Je partage mon expérience sur un TC electronic P2 Level Pilot dont l'alim ne démarrait pas (absolument aucune reaction)

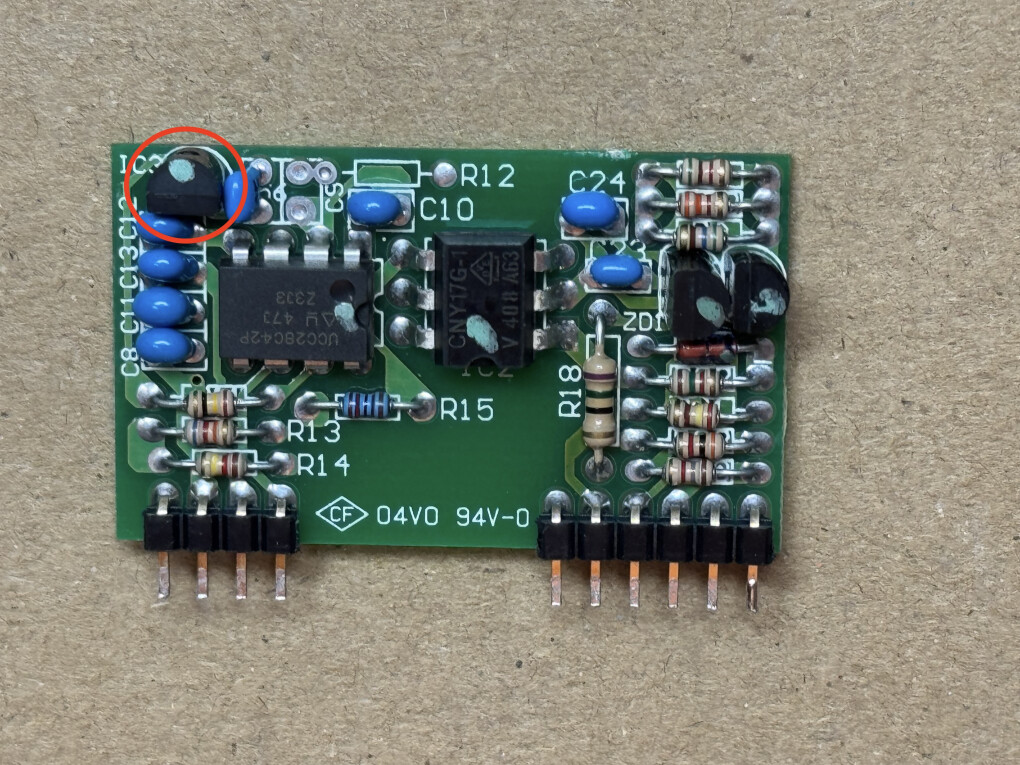

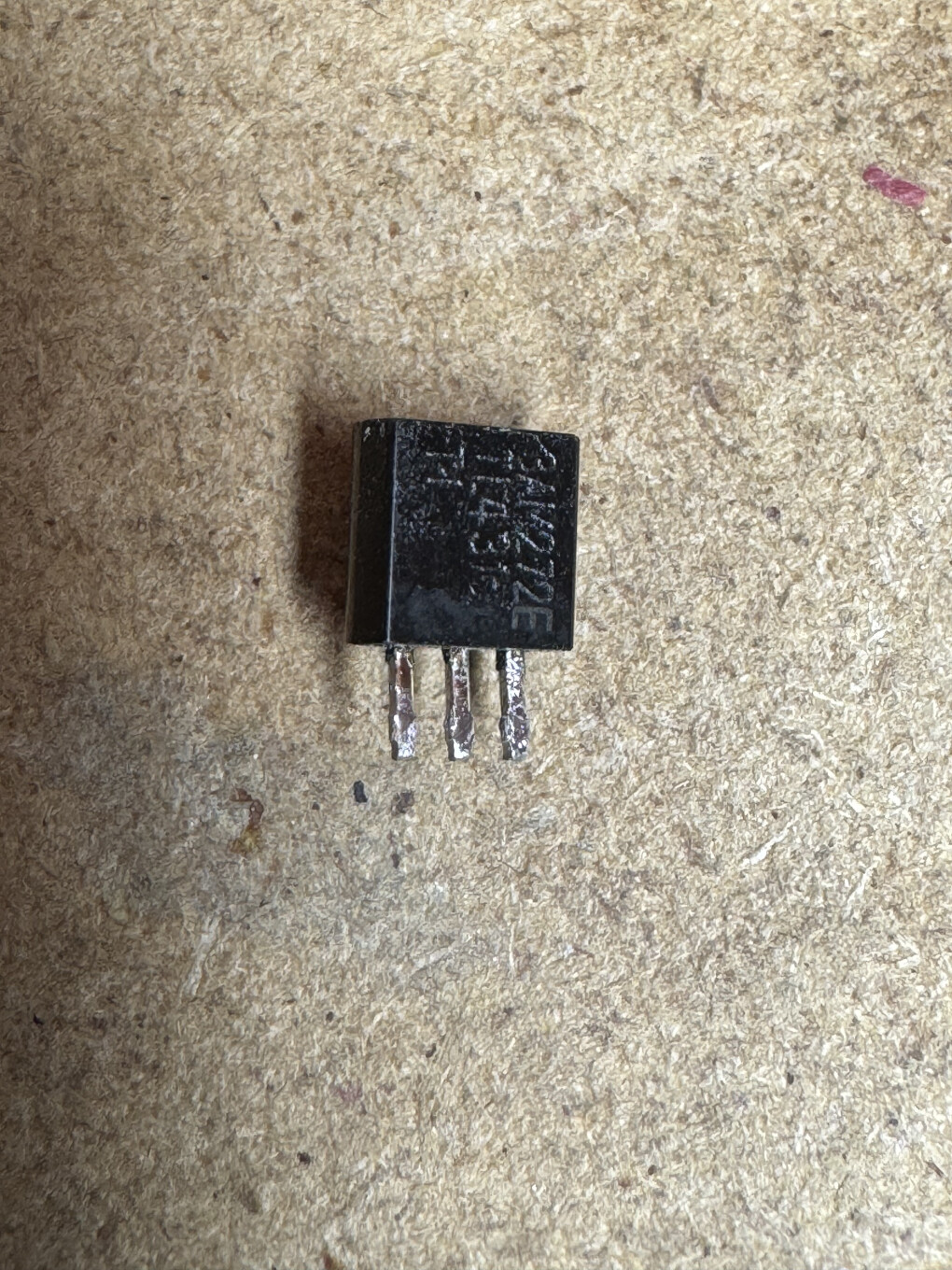

Apres avoir soupçonné les condensateurs, le probleme était un petit transistor TL431 monté sur une carte fille.
J'ai voulu changer l'alim un moment mais finalement j'ai réussi a identifier le composant (0,75€). Il faut tout de meme dessouder cette carte fille et tester les composants. Attention aux condensateurs encore chargés dans cette alim à découpage, mieux vaut des gants. Statistiquement c'est soit nos vieux condos gonflés sinon j'ai souvent vu ces petits transistors claquer. mais les condos céramique, les résistances, les transfos, les selfs, les diodes : franchement jamais vu un probleme ou très très rarement, mieux vaut ne pas perdre de temps et aller vers les candidats classiques au claquage.
