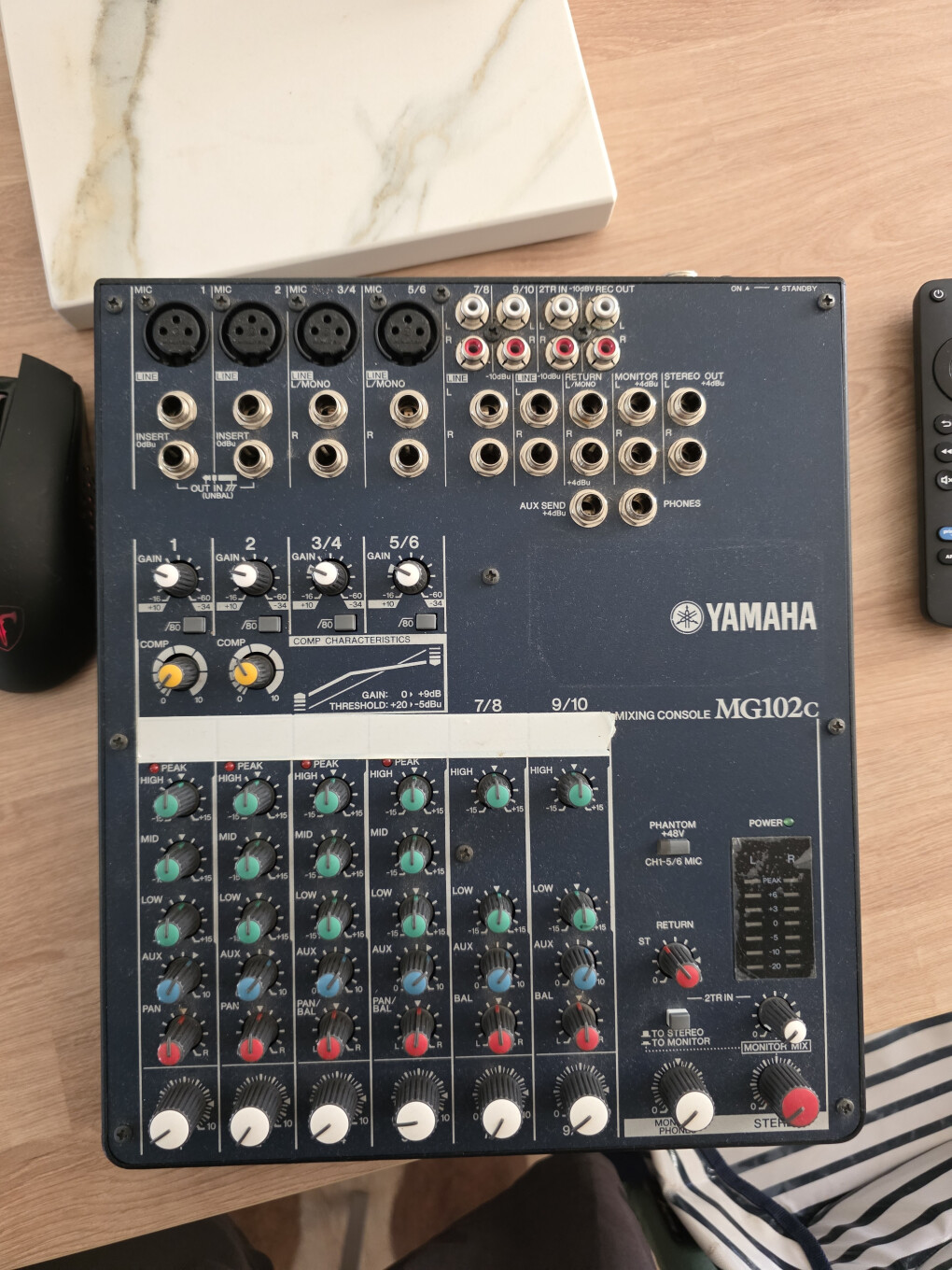

Branchement Console Yamaha MG102C pour instru
#1
Bonjour à tous !!!

J'ai récupéré une console de mixage Yamaha MG102C et sachant que je débute j'aimerais pouvoir brancher un PC pour diffuser de la musique, ma guitare electro accoustique, mon électrique (j'ai entendu qu'il fallait de quoi pré amplifier...), un micro et en sortie brancher mon ampli de guitare Marshall MG15FX.

J'ai essayé mais aucuns sons ne sort je ne comprend pas...

Pouvez vous m'aider ?

Merci bcp les zikos !!! :bravo:
signaler
#2
L'ampli guitare ne sera pas idéal pour avoir un son correct avec tout ça, mais tu devrais quand même avoir du son...

L'idéal serait de sortir de la table par les prises RCA "REC OUT" et de rentrer dans l'ampli par le mini-jack stéréo "smartphone" (à côté de la prise casque).

Mais sinon, n'importe quelle sortie de la table vers l'input de l'ampli, ça devrait faire du son...

Une fois que tu auras réussi à avoir du son, on pourra affiner un peu les branchements...
signaler
#3
Citation de Vibraphonik (voir le message) :
L'ampli guitare ne sera pas idéal pour avoir un son correct avec tout ça, mais tu devrais quand même avoir du son...

L'idéal serait de sortir de la table par les prises RCA "REC OUT" et de rentrer dans l'ampli par le mini-jack stéréo "smartphone" (à côté de la prise casque).

Mais sinon, n'importe quelle sortie de la table vers l'input de l'ampli, ça devrait faire du son...

Une fois que tu auras réussi à avoir du son, on pourra affiner un peu les branchements...


Du coup il me faudrait quoi comme enceinte en sortie ?

Je vais tester le branchement que tu me dis demain car tout à l'heure quand jai branché j'avais pas de son du tout.....

Tu vois ce que je veux faire ? En gros sortir de la musique de mon ordinateur, et jouer et chanter avec ma guitare :clin:
signaler
#4
Tu peux brancher sans souci un PC dans les entrées 7/8 ou 9/10 (prises au choix : RCA ou jack).

Pour le micro : aucun problème non plus dans une des entrées en prises XLR (de préférence 1 ou 2, elles on aussi un compresseur : très bien pour la voix). Elles sont dotées de préamplis pour les micros.

Par-contre pour les guitares électrique/électro-acoustique rentrer comme ça direct dans la console n'est vraiment pas l'idéal. Il faudrait passer soit par une DI (boitier de direct braché sur une prise micro XLR) soit par un multieffets dédié guitare (qui sort en jack niveau ligne ou en XLR). Sinon tu peux toujours te brancher dans l'entrée guitare de l'ampli si la console est branchée en minijack comme la préconisé Vibraphonik.

>>>Pour la sortie vers l'ampli, comme l'a dit Vibraphonik : le stereo out vers la prise pour smartphone en minijack. Ça prend un niveau ligne, c'est ce que la table sort. Par-contre à priori tu perds tous les réglages de la section préampli de l'ampli (gain, ES, reverb/FX) par-rapport à l'entrée jack de la guitare.

Ne t'attends pas à un son génial. Un ampli et un haut-parleur guitare ne sont pas prévus pour une écoute "hifi".

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
#5
Comme enceinte de sortie, l'idéal serait un système "neutre", comme une enceinte amplifiée FRFR (ou de sono) par exemple. Un ampli pour guitare acoustique, voire même une petite enceinte pour téléphone peut aussi suffire (surtout si c'est pour jouer chez toi).

Essaye aussi de préciser un peu comment tu branches tout ça, sinon on aura du mal à t'aider...

Et commence aussi avec des choses simples : micro - table - ampli, pour vérifier que ça fonctionne. Les sorties "normales" de la table sont celles indiquées "STEREO OUT".
signaler
#6
Citation de kosmix (voir le message) :
Tu peux brancher sans souci un PC dans les entrées 7/8 ou 9/10 (prises au choix : RCA ou jack).

Pour le micro : aucun problème non plus dans une des entrées en prises XLR (de préférence 1 ou 2, elles on aussi un compresseur : très bien pour la voix). Elles sont dotées de préamplis pour les micros.

Par-contre pour les guitares électrique/électro-acoustique rentrer comme ça direct dans la console n'est vraiment pas l'idéal. Il faudrait passer soit par une DI (boitier de direct braché sur une prise micro XLR) soit par un multieffets dédié guitare (qui sort en jack niveau ligne ou en XLR). Sinon tu peux toujours te brancher dans l'entrée guitare de l'ampli si la console est branchée en minijack comme la préconisé Vibraphonik.

>>>Pour la sortie vers l'ampli, comme l'a dit Vibraphonik : le stereo out vers la prise pour smartphone en minijack. Ça prend un niveau ligne, c'est ce que la table sort. Par-contre à priori tu perds tous les réglages de la section préampli de l'ampli (gain, ES, reverb/FX) par-rapport à l'entrée jack de la guitare.

Ne t'attends pas à un son génial. Un ampli et un haut-parleur guitare ne sont pas prévus pour une écoute "hifi".


L'ordinateur c'est pas dans 2TR-in ?

signaler
#7
Citation de Vibraphonik (voir le message) :
Comme enceinte de sortie, l'idéal serait un système "neutre", comme une enceinte amplifiée FRFR (ou de sono) par exemple. Un ampli pour guitare acoustique, voire même une petite enceinte pour téléphone peut aussi suffire (surtout si c'est pour jouer chez toi).

Essaye aussi de préciser un peu comment tu branches tout ça, sinon on aura du mal à t'aider...

Et commence aussi avec des choses simples : micro - table - ampli, pour vérifier que ça fonctionne. Les sorties "normales" de la table sont celles indiquées "STEREO OUT".


Ma guitare je la branche sur 3/4 sur le L/MONO.
Le micro sur la fiche XLR 1.
Mon ordi on m'avait dit sur 2TR-IN mais je vais le mettre sur 7/8. (2TR-IN sert à quoi du coup ?)
Et ma sortie sur STEREO OUT. (MONITOR c'est pour quoi en fait ?)

Je vais me trouver un boitier DI.

Et comme enceinte de sortie tu peux me donner un exemple ? Oui c'est pour chez moi et m'amuser à jouer et chanter :clin:
signaler
#8
Ca comme enceinte c'est bon ? Je précise c'est pour chez moi perso et m'amuser :

https://www.thomann.fr/harley_benton_g110_celestion.htm
signaler
#9
Citation de NiLyThy (voir le message) :
Ca comme enceinte c'est bon ? Je précise c'est pour chez moi perso et m'amuser :
https://www.thomann.fr/harley_benton_g110_celestion.htm


Non, cette enceinte n'est pas amplifiée, et comme c'est une enceinte pour guitare électrique sa réponse en fréquence, centrée sur les medium, ne sonnera pas bien avec la guitare acoustique ou les sons de l'ordinateur...
Il te faudrait une enceinte "active" comme celles de cette page : https://www.thomann.fr/haut_parleurs_active_fullrange.html

De "simples" enceintes pour ordinateur peuvent aussi suffire dans un premier temps.
signaler
#10
Citation :
NiLyThy[/user]
Ma guitare je la branche sur 3/4 sur le L/MONO.
Le micro sur la fiche XLR 1.
Mon ordi on m'avait dit sur 2TR-IN mais je vais le mettre sur 7/8. (2TR-IN sert à quoi du coup ?)
Et ma sortie sur STEREO OUT. (MONITOR c'est pour quoi en fait ?)

Je vais me trouver un boitier DI.


Très bonne idée le boitier DI, pour les guitares (merci kosmix !).
Micro : OK
Guitare électrique : ça devrait fonctionner mais il faudrait un préampli, et/ou un simulateur d'ampli. (Sinon, tu peux aussi sortir de ton ampli guitare par la prise casque et entrer en 3/4)
Ordi : ça devrait fonctionner sur les entrées que tu cites. 2TR-IN ("2 tracks input") c'est l'entrée pour un lecteur de musique, mais avec 7/8 tu auras en plus les réglages de la table.
Sortie Stereo out : OK
Les sorties MONITOR, c'est prévu pour les retours de scène, avec leur volume de sortie dédié.

Mais l'important, c'est quand même de savoir si la table fonctionne... Micro + table + ampli (ou avec un casque sur la sortie PHONES), ça donne quoi ?
signaler
#11

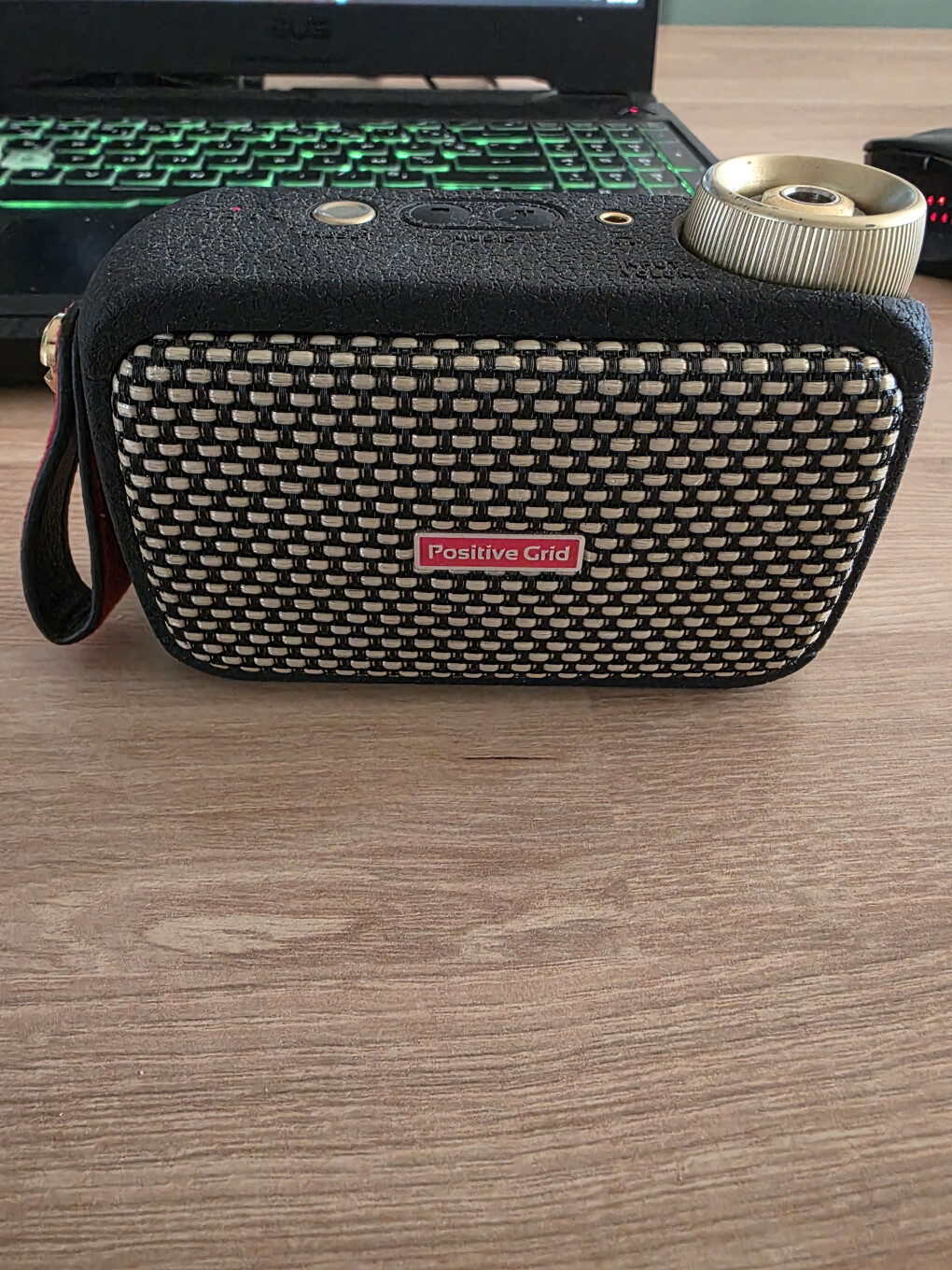

J'ai testé avec le petit haut parleur de Positive Grid entre la guitare et la table. J'ai branché sur le casque de l'ampli Marshall mais le son à l'air lointain et sale.... Je vais essayer d'affiner cet aprem.
Je vais surtout commander le DI.
Je te fais une photo du câblage après 👌🏻
signaler
#12
Citation de NiLyThy (voir le message) :
J'ai testé avec le petit haut parleur de Positive Grid entre la guitare et la table


Comment tu as fait pour le brancher "entre la guitare et la table" ?

Si le son est "lointain", il faut peut-être ajuster les niveaux...
signaler
#13
Citation de Vibraphonik (voir le message) :
Citation de NiLyThy (voir le message) :
J'ai testé avec le petit haut parleur de Positive Grid entre la guitare et la table


Comment tu as fait pour le brancher "entre la guitare et la table" ?

Si le son est "lointain", il faut peut-être ajuster les niveaux...


Guitare sur le Positive Grid normal, sortie casque branché sur le canal 3/4.

Je te fais un topo avec photo cet après-midi si tu veux
signaler
#14
Citation de NiLyThy (voir le message) :
L'ordinateur c'est pas dans 2TR-in ?


Oui tu peux aussi.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
#15
Citation de kosmix (voir le message) :
Citation de NiLyThy (voir le message) :
L'ordinateur c'est pas dans 2TR-in ?


Oui tu peux aussi.
c'est quoi la différence ?
signaler
#16
Avec l'entrée 2TR-IN tu n'as pas d'EQ, pas d'envoi Auxiliaire et pas de balance (ni le réglage de gain et le filtre coupe-bas sur les entrées 3/4 et 5/6), tu as juste un réglage du volume.

Mais ça peut suffire, ce n'est pas forcément problématique si tu y branches ton PC, à toi de voir si tu as l'utilité de ces contrôles. Si c'est juste pour avoir le son du PC "tel quel" sans traitement alors ça suffit.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
#17
Citation de kosmix (voir le message) :
Avec l'entrée 2TR-IN tu n'as pas d'EQ, pas d'envoi Auxiliaire et pas de balance (ni le réglage de gain et le filtre coupe-bas sur les entrées 3/4 et 5/6), tu as juste un réglage du volume.

Mais ça peut suffire, ce n'est pas forcément problématique si tu y branches ton PC, à toi de voir si tu as l'utilité de ces contrôles. Si c'est juste pour avoir le son du PC "tel quel" sans traitement alors ça suffit.


ok merci :clin:
signaler
#18
Du coup voilà les photos...

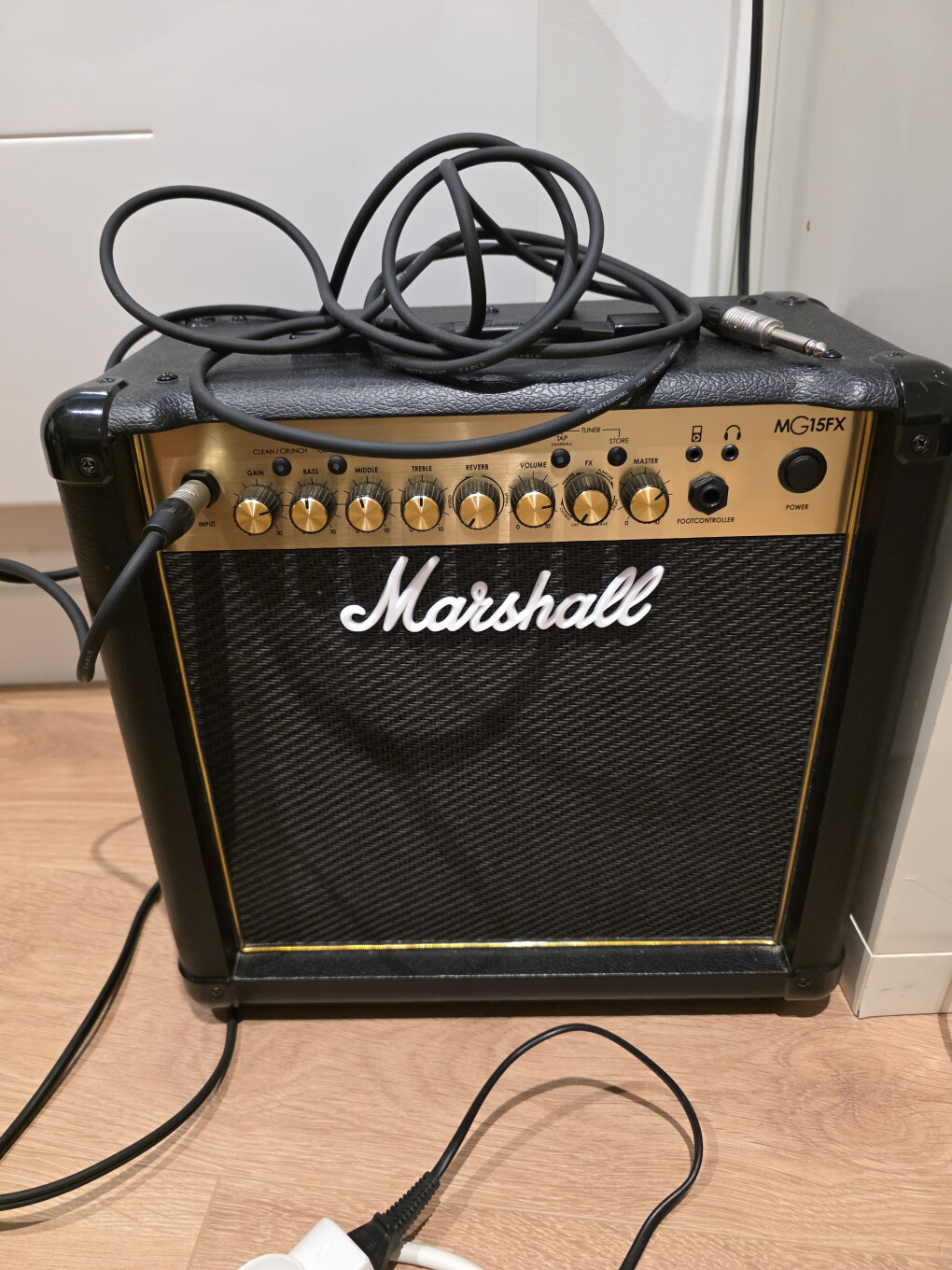

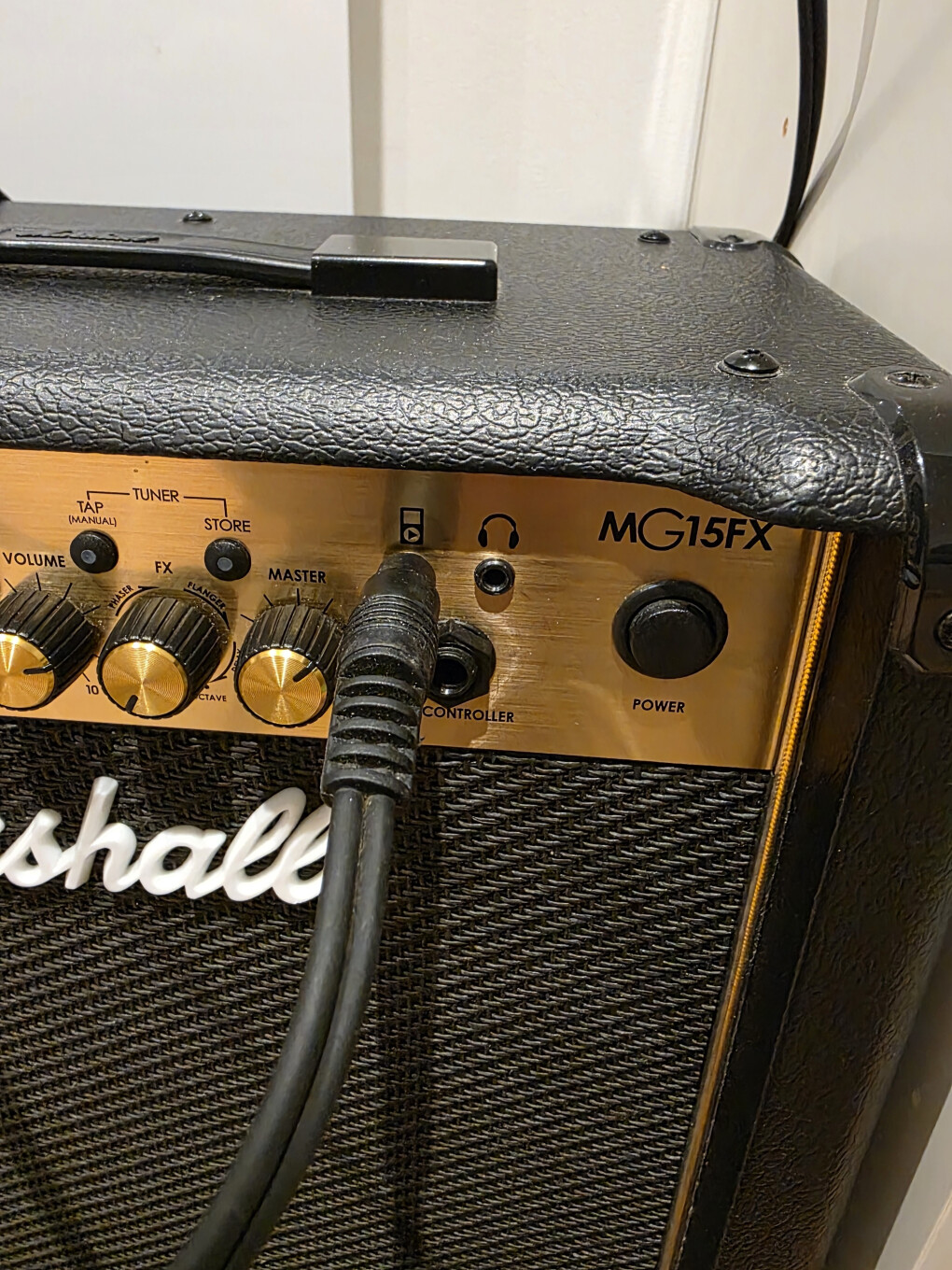

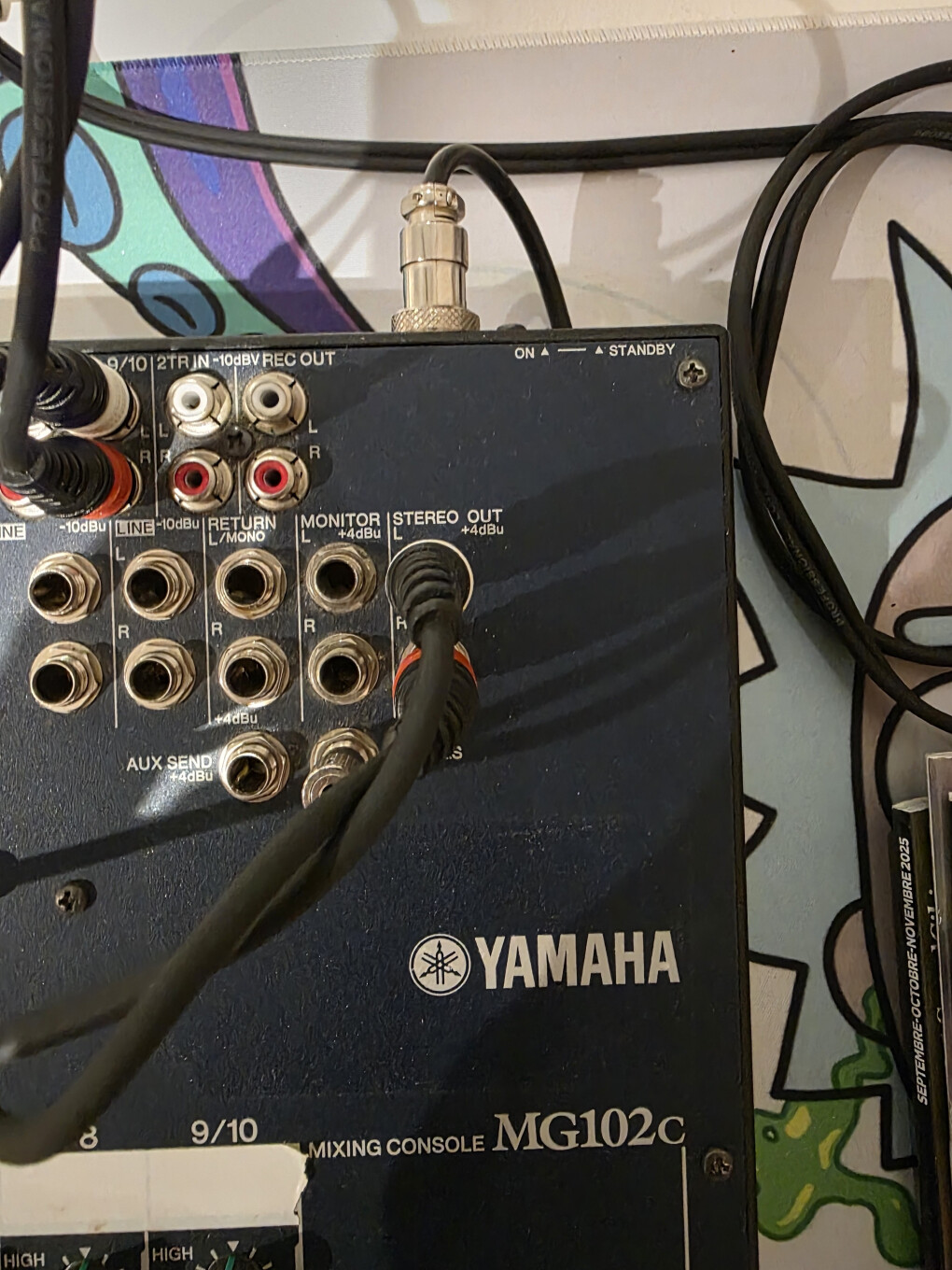

Stereo out qui va direct à mon ampli guitare à l'entrée aux

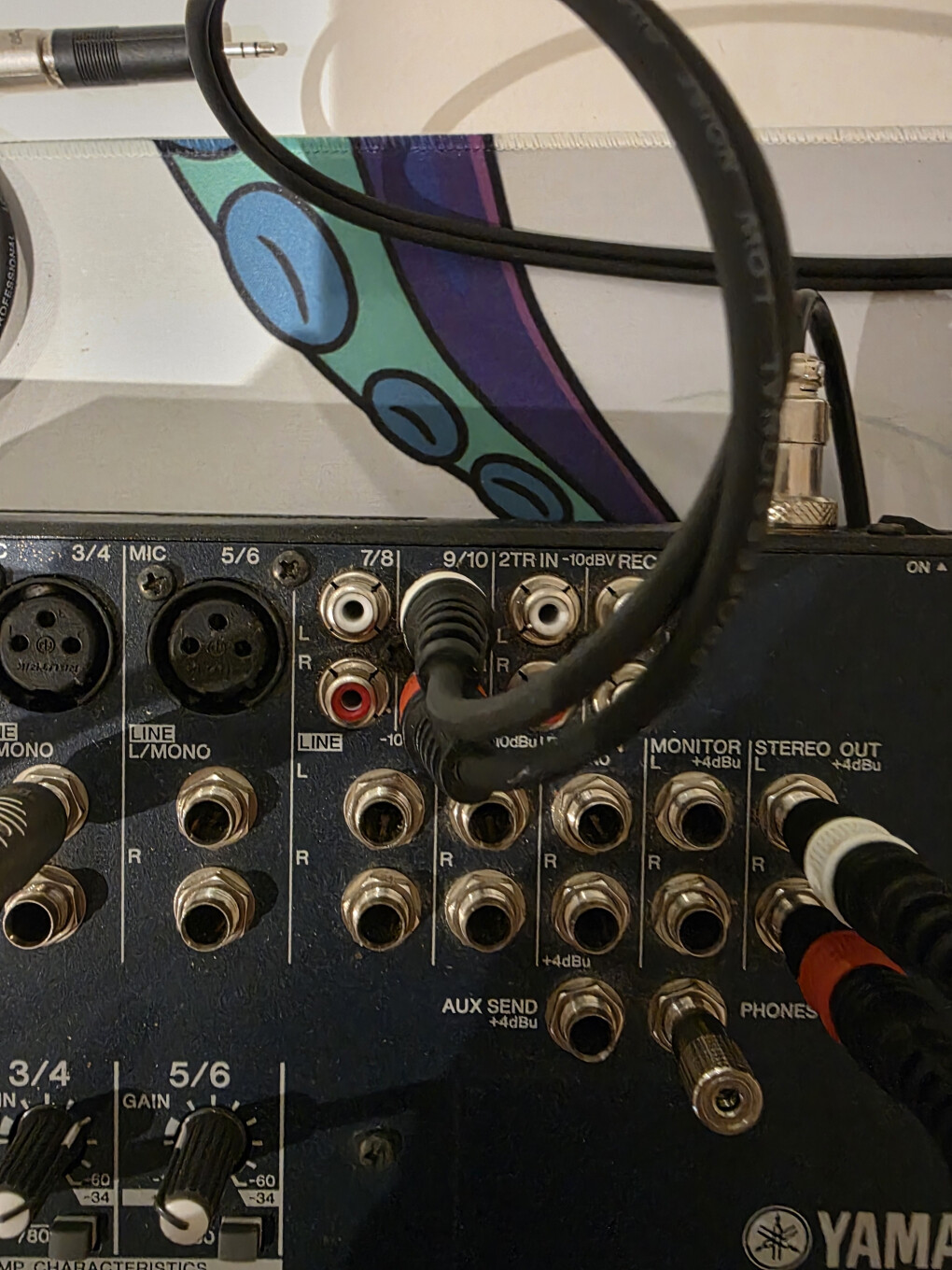

Canal 9/10 pour le PC

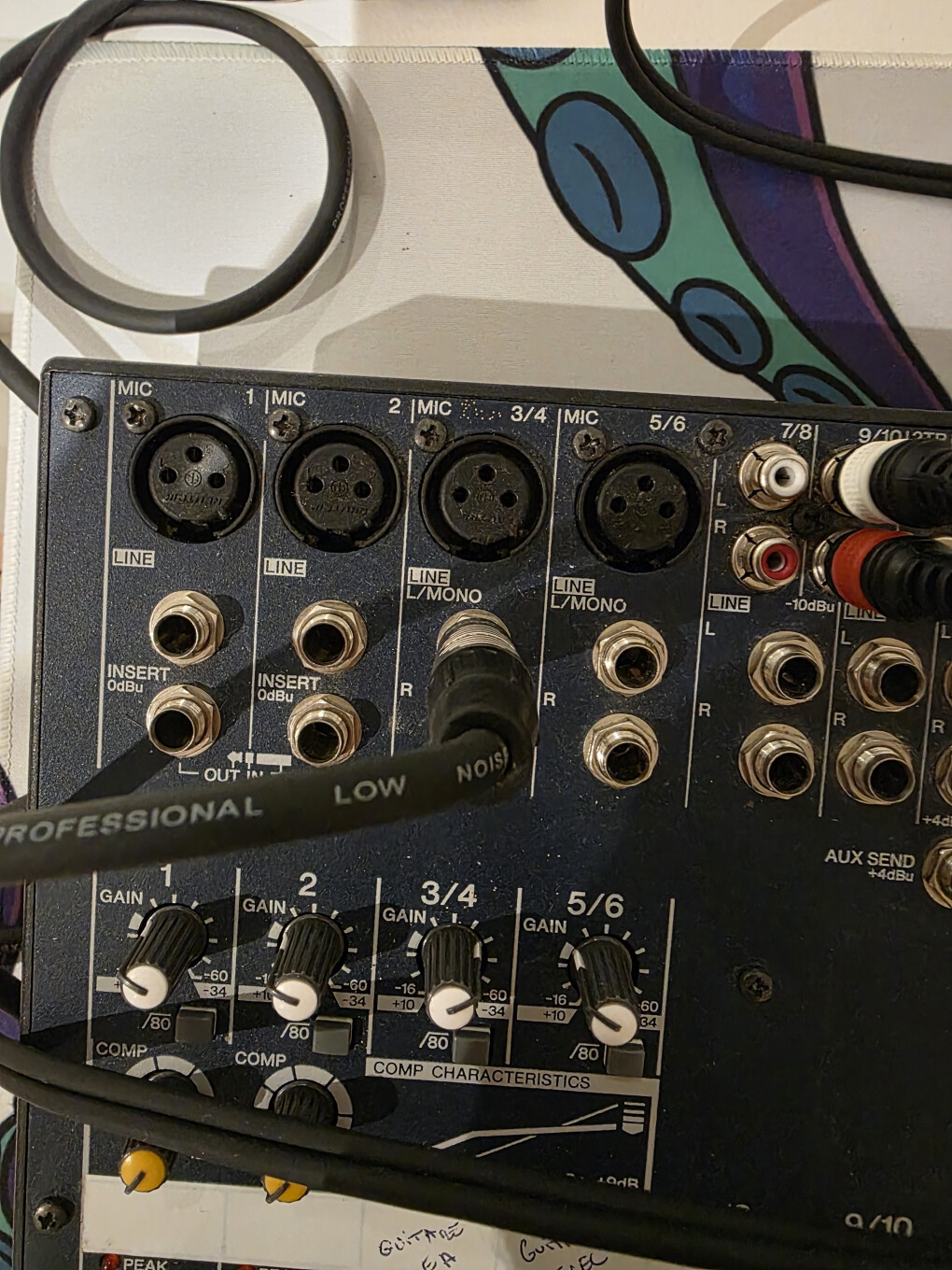

Canal 3/4 direct à la guitare (je n'ai pas encore commander le DI)

C'est bon comme ça ? Le son sera mieux avec une enceinte active à la sortie ?
