Tutoriel : Rapport de panne : Un fusible interne

Par pulvonium le 17/09/2013 - (Tout public)

J'ai prêté mon Ampeg SVT CL cet été pour une série de concerts.

Sur l'un d'eux, l'ampli a refusé de s'allumer. Aucun voyant, aucun son, nada. Il avait parfaitement fonctionné peu de temps auparavant. On a de suite pensé au pire (les lampes, les transfos) mais le côté soudain de la panne m'en faisait douter.

Le fusible (accessible sur le panneau arrière) n'était pas défectueux.

Avant un envoi chez un réparateur, j'ai décidé de l'ouvrir à tout hasard.

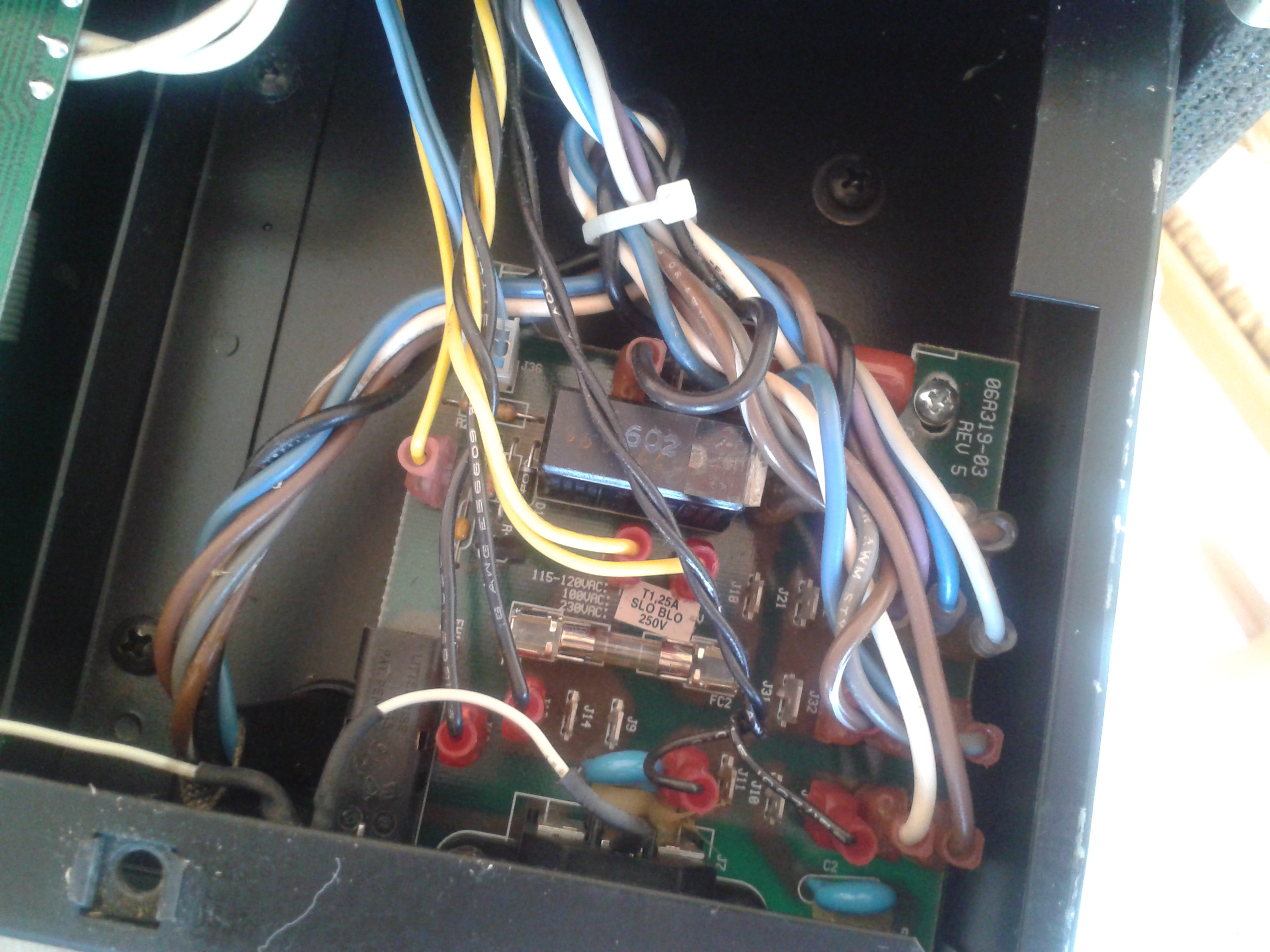

Derrière le socle 220V se trouve une platine avec quelques composants, dont un fusible interne ici au centre de l'image :





(Pour le voir en plus grand, je l'ai mise dans mon profil et dans les fichiers médias de la SVT CL)

Ce fusible a une valeur de 250 volts - 1.25 ampères temporisé. Visiblement il protège le relais juste à côté.

Bref, c'est lui qui était HS.

Une fois changé, l'ampli est reparti comme en 40 et n'a pas donné d'autre souci.

Je partage cette péripétie pour vous éviter de l'envoyer chez un réparateur pour un souci à quelques centimes d'euros.



Bien entendu, en écrivant ces lignes, je considère que vous êtes assez grands pour savoir qu'on n'ouvre un ampli que s'il est hors tension et que vous savez ce que vous faites. Je ne suis pas responsable des irresponsables. wink
