Tutoriel : Passer la boucle d'effet de Parallèle à Série

Par Yan Flea le 10/01/2016 - (Confirmé)
< Tous les tutoriels & astuces

Ce petit tutoriel va vous vous expliquer comment passer la boucle d'effet de la BigBang de parallèle à série.



Par défaut la boucle d’effet de la BigBang est configurée d’usine en mode parallèle, c’est à dire que si vous branchez un effet entre le Send et le Return, le signal de sortie obtenu sera en réalité un mélange moitié du son sans l’effet et moitié du son avec l’effet.



Cela peut s’avérer pratique dans certains cas… Si l ‘effet détériore beaucoup votre son par exemple, le remixer avec le signal d’entrée peut donner des résultats intéressants. Mais encore faudrait-il pouvoir doser la quantité de signal d’entrée à réinjecter, ce qui est impossible avec la BigBang puisque qu’il n’y a pas de potentiomètre de « Blend ». Dans un tel contexte je préfère personnellement avoir la boucle d’effet en mode « Série », à savoir, que si un un effet est branché dans le Send/Return, c’est l’intégralité du son de votre effet que vous entendrez en sortie.



Si c’est votre préférence également, vous n’êtes pas passer à côté du fait qu’il n’y malheureusement pas non plus de switch externe qui permette de faire ce changement du bout du doigt. Pour le réaliser, vous allez devoir ouvrir la tête, et changer la disposition de certains cavaliers. Rassurez-vous c’est assez simple. C’est ce que je vais vous expliquer dans ce tutoriel.



Avant de commencer…



Je n’ai aucune affiliation avec MarkBass, et ce tutoriel n’a pas la prétention de faire figure de notice officielle en la matière*. Sur son site MarkBass invite d’ailleurs ses clients de s’adresser à un professionnel agréé pour réaliser cette opération, ce que moi même je vous recommande grandement si votre tête est encore sous garantie (vous encourez son annulation avec ce genre de manipulation), ou si tout simplement vous vous sentez fébrile après la la lecture de ce qui va suivre.



(* les opérations décrites ci-dessous sont les retranscriptions directes pour la BigBang de celles à réaliser sur la Little Mark 2/3 pour arriver au même résultat, d’après certains sites anglophones et des posts dédiés à la Little Mark sur Audiofanzine)



Si vous décidez de vous lancer, agissez avec prudence. Même débranché, les condensateurs à l’intérieur de l’ampli restent chargés et vous n’êtes pas à l’abri de vous prendre une méchante décharge si vous touchez n’importe quoi.



Par avance, désolé pour la qualité moyenne des photos.



C’est parti



Tout d’abord préparer votre matériel. Il vous faudra un tournevis cruciforme, un cutter ou à défaut un petit couteau. Une petite pince et une attache trombone pourront éventuellement vous être utile.

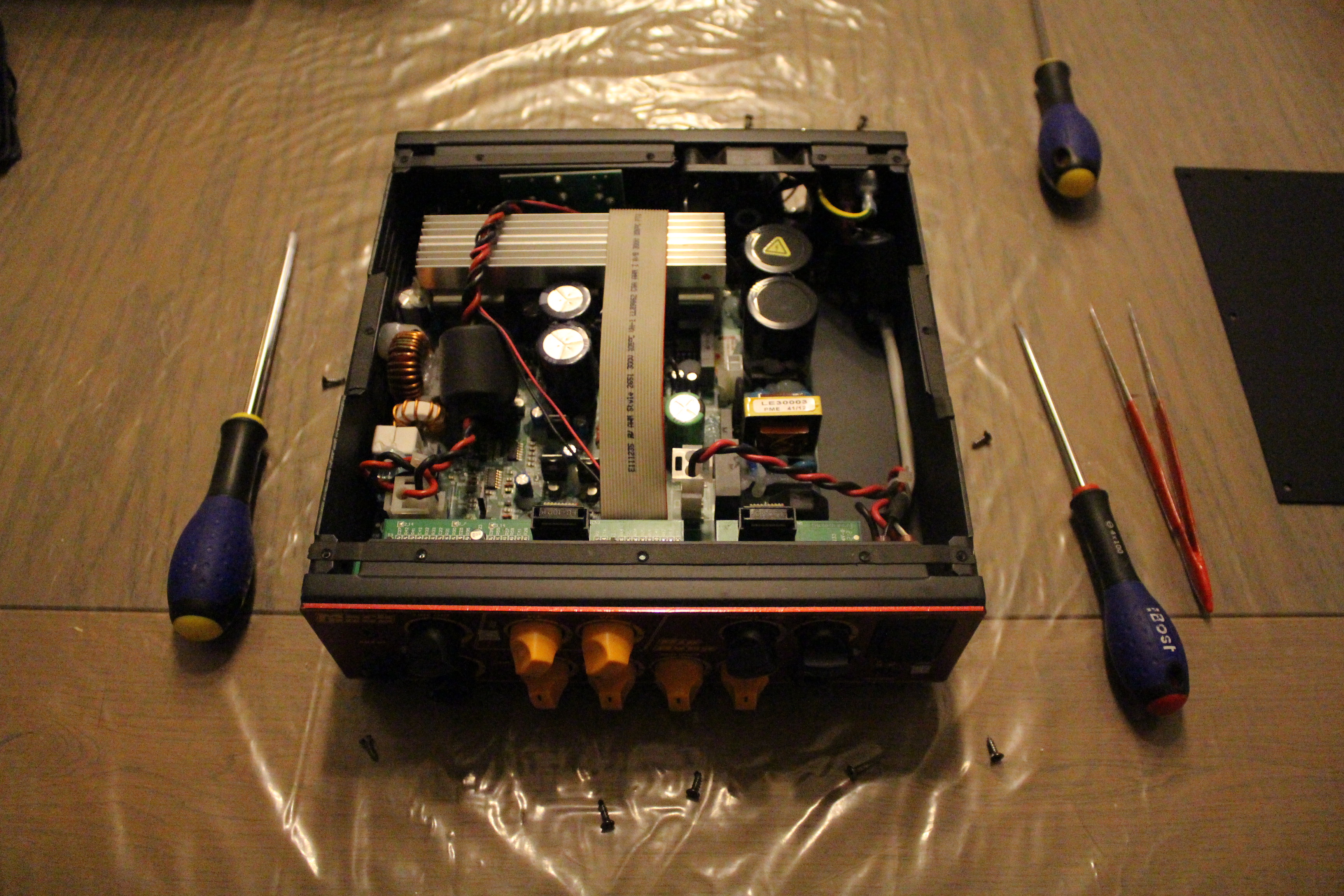

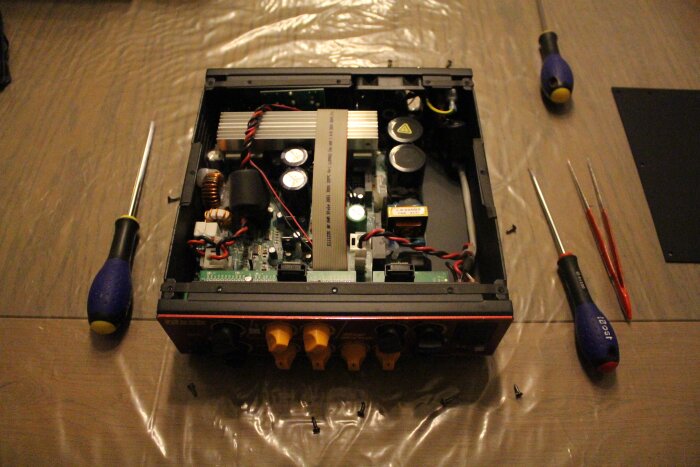

Débrancher votre tête de tout cable, et installez vous dans un endroit éclairé (plus éclairé que celui que j’ai choisi moi même lol). Retirez toutes les vis du panneau supérieur. Voilà ce que vous allez découvrir sous le capot :





IMG 2026.JPG



L’opération à réaliser est assez simple. Il y a un cavalier côté « back » à changer de position, et un autre côté « front » à retirer.



Côté back

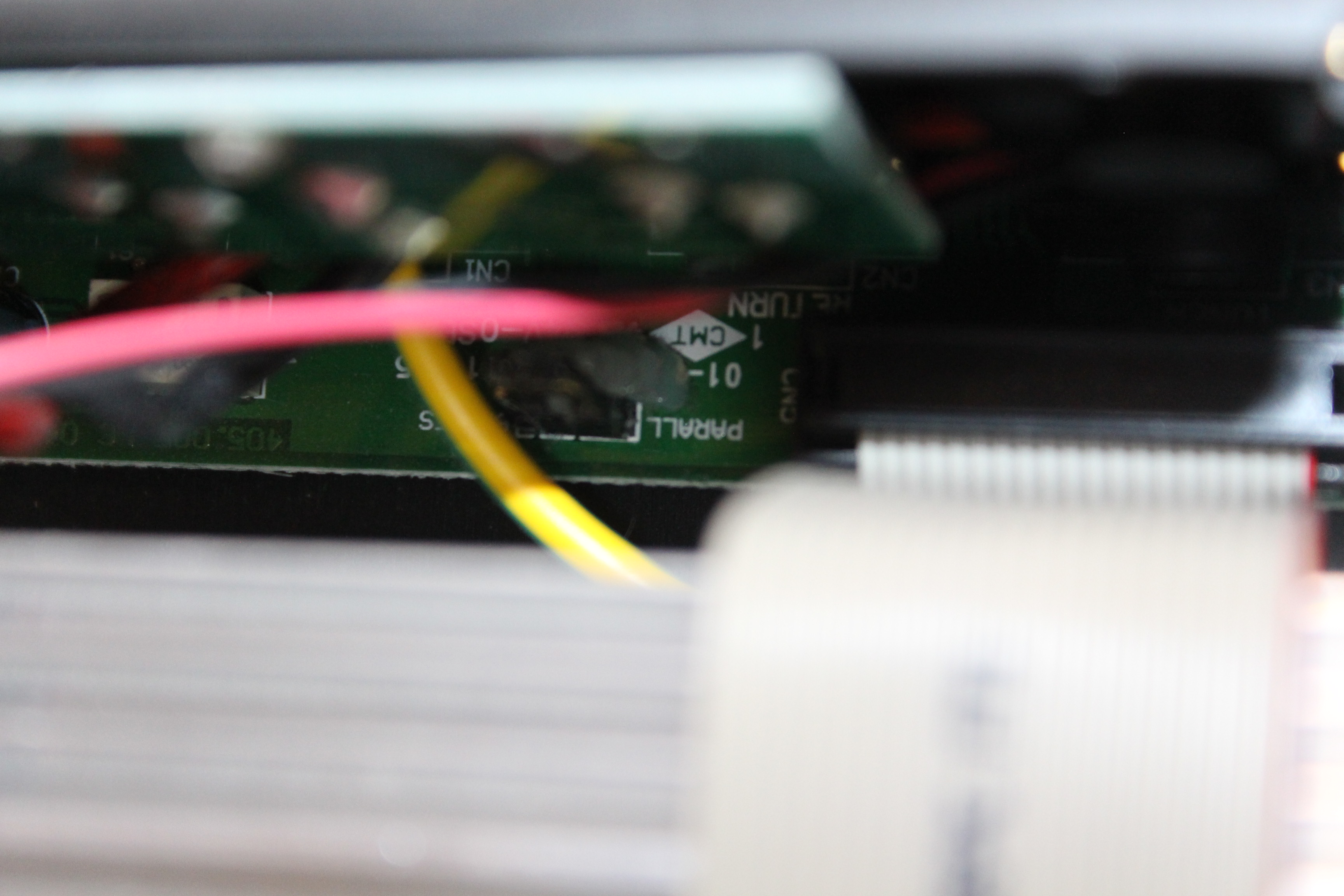

Le cavalier à switcher se trouve derrière le radiateur en alu. Il est ultra simple à repérer, il est positionné sur la broche du milieu et de droite d’un connecteur qui en compte trois, et à la base il est écrit «  SERIAL / PARALL ». Vous allez vous rendre compte qu’il est englué sur la carte avec du sillicone. Avec votre cutter dégagez très précautionneusement le cavalier du joint. Attention si vous rippez et donnez un coup sur la carte vous pourriez endommager irrémédiablement votre ampli.



IMG 2031.JPG

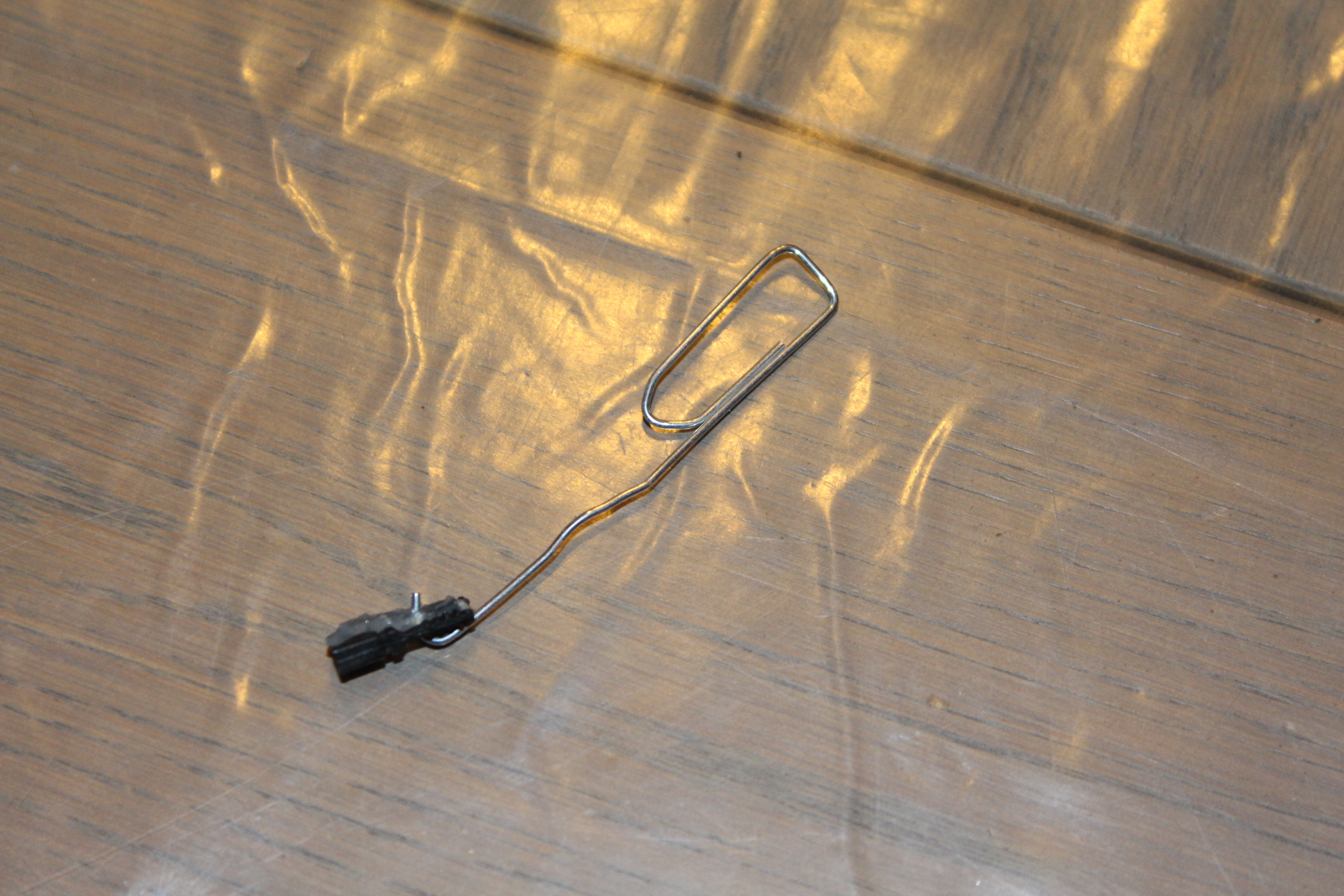

Une fois le joint suffisamment dégagé, essayez de retirer le cavalier. L’espace pour passer les doigts est très limité à cet endroit, donc pour y parvenir, vous pouvez utiliser un trombone auquel vous aurez donné une forme de crochet au préalable (il y a un trou au centre de ce cavalier).



IMG 2040.JPG



Une fois le cavalier retiré, repositionnez le en mode Serial, c’est à dire sur la broche de gauche et du centre du connecteur.



Côté front

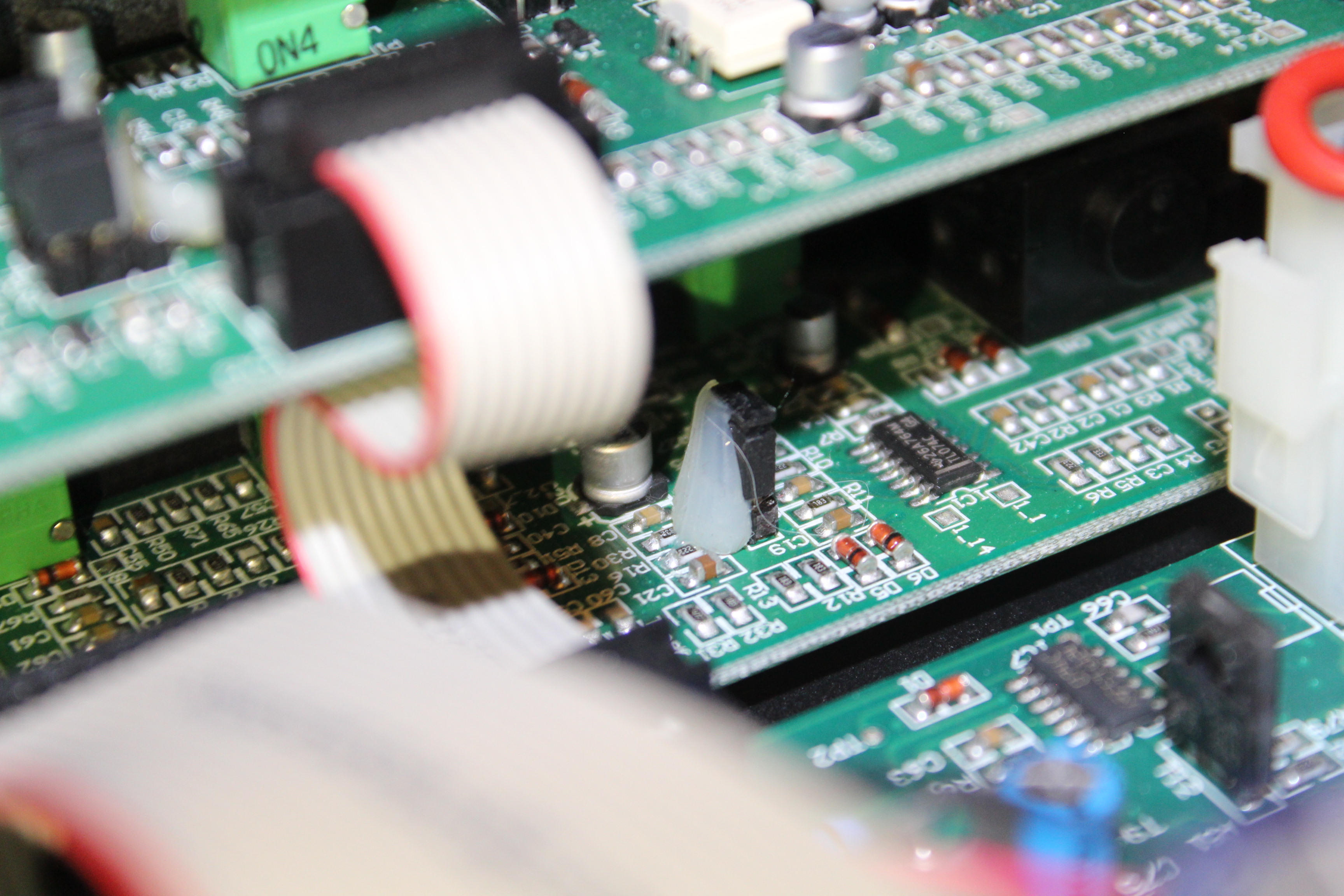

Côté front, le cavalier sur lequel il faut intervenir doit simplement être retiré. Il est posé sur un connecteur deux broches situé légèrement à gauche, sous l’étage des filtres (vous comprendrez mieux en live). Le voici en photo :



IMG 2034.JPG

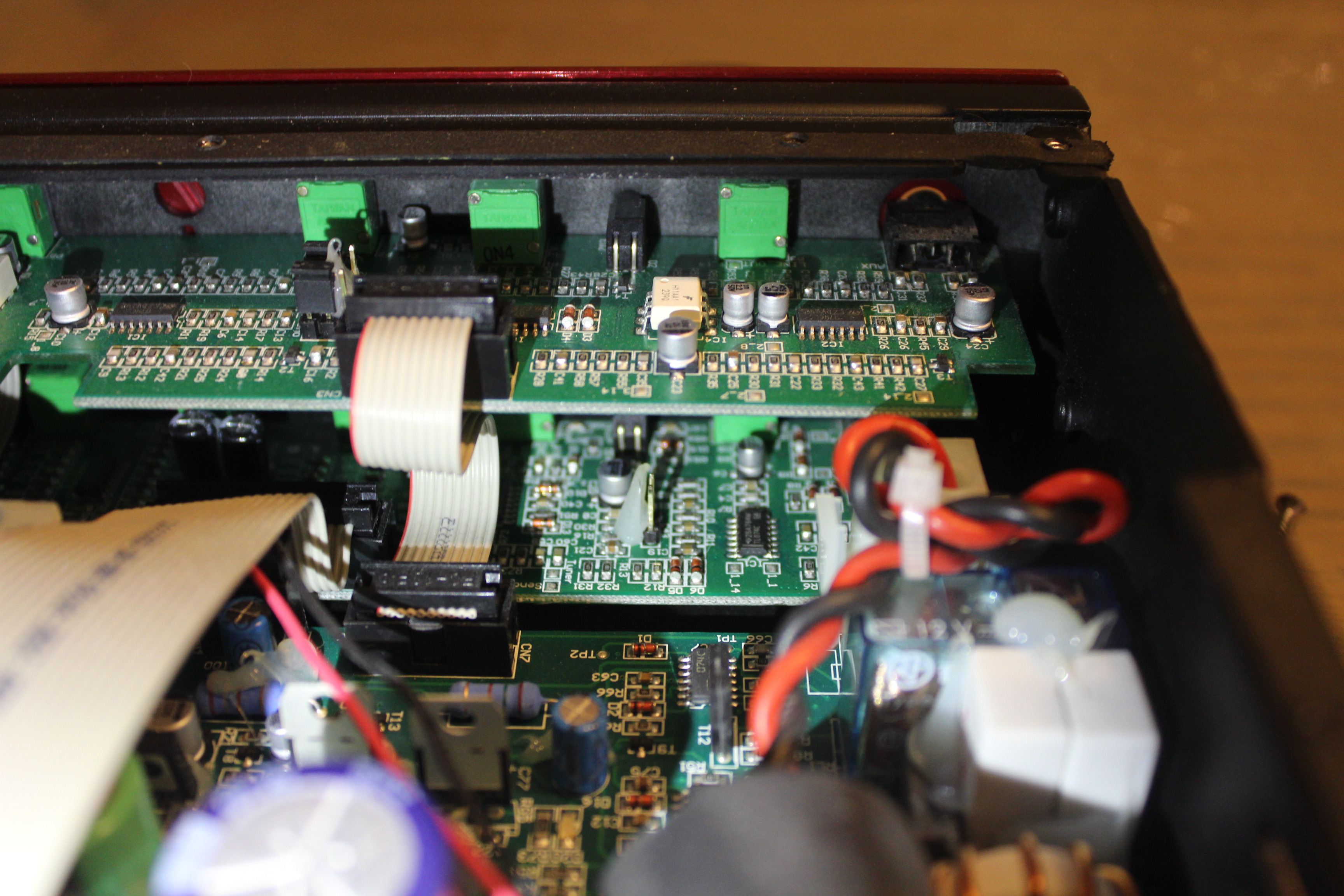

Encore fois, vous allez devoir jouer du cutter pour le dégager de son joint de silicone. Une fois le joint désolidarisé, vous devriez pouvoir retirer le cavalier avec les doigts, ou dans le cas contraire, aidez-vous d’une pince. Et voilà ce que ça donne une fois retiré (en bas) :



IMG 2041.JPG





Finition



C’est terminé. Avant de refermer rebranchez et vérifiez que ça fonctionne. Branchez un jack tout simple sur le return devrait couper votre signal d’entrée. Reliez le ensuite au Send, et vous devriez retrouvez votre son.



Si vous êtes maniaco vous pouvez remettre un point de silicone sur le cavalier que vous avez switché. Conservez celui que vous avez retiré en lieu sur, histoire de pouvoir revenir à la config initiale si vous changez d’avis.



Si ce tuto vous a été utile, merci de poster un petit commentaire ;-).
