Câble Hybride Alimentation + MIDI pour l'EWI4000s

Par Fred160656 le 15/03/2017 - (Confirmé)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Akai Professional EWI4000S
Photos
1/206
Akai Professional EWI4000S

Bonjour si comme moi vous en avez assez de connecter votre EWI4000s à l'alimentation externe ou assez de recharger les batterie rechargeables et éviter les mauvais contacts



Le plus difficile est de trouver le câble dans le cas présent c'est un câble Hybrid SOMMER

SOMMER SC-Kolorith MINI (Audio 1 x 2 x 0,25 mm²; Alimentation 2 x 1,00 mm²)

Ce câble est composé d'une paire Audio 2 x 0,25 mm² + une masse et de 2 x 1,00 mm² Rouge et noir

La partie audio sera utilisée pour transmettre le signal MIDI

La partie Alimentattion pour alimenter l'EWI en 9v (tension de l'alimentation externe)

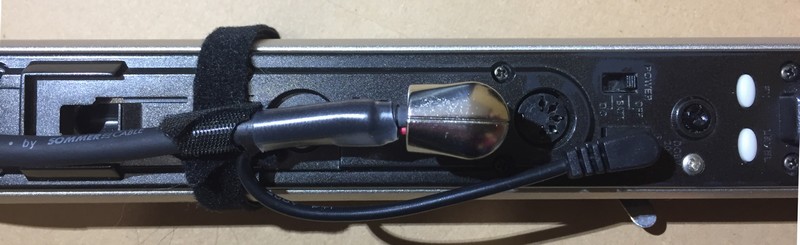

La connexion côté EWI se fait à l'aide d'une prise DIN 5 broches coudée afin de pouvoir la plaquer contre l'EWI et eviter qu'elle ne s'acroche lors des mouvement ou déplacement et endommage la prise MIDI OUT de l'EWI. Pour la partie Alimentation un cordon du même type que ceux utilisés pour les pédales de Guitare fera l'affaire



Câble Hybrid MIDI ALIM pour EWI4000s (EWI side) LR

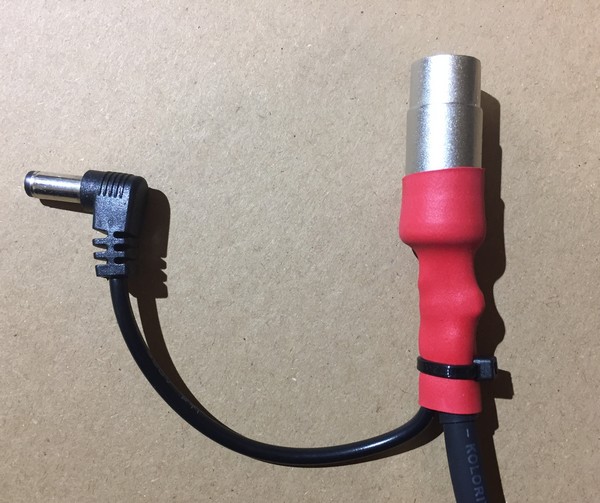

 La connexion côté distant se compose d'une prise DIN 5 Broches droite et our la partie Alimentation un cordon du même type que ceux utilisés pour les pédales de Guitare comme pour la partie côté EWI (ce peut être le même cordon coupé en 2.



Câble Hybrid MIDI ALIM pour EWI4000s (Remote side) LR

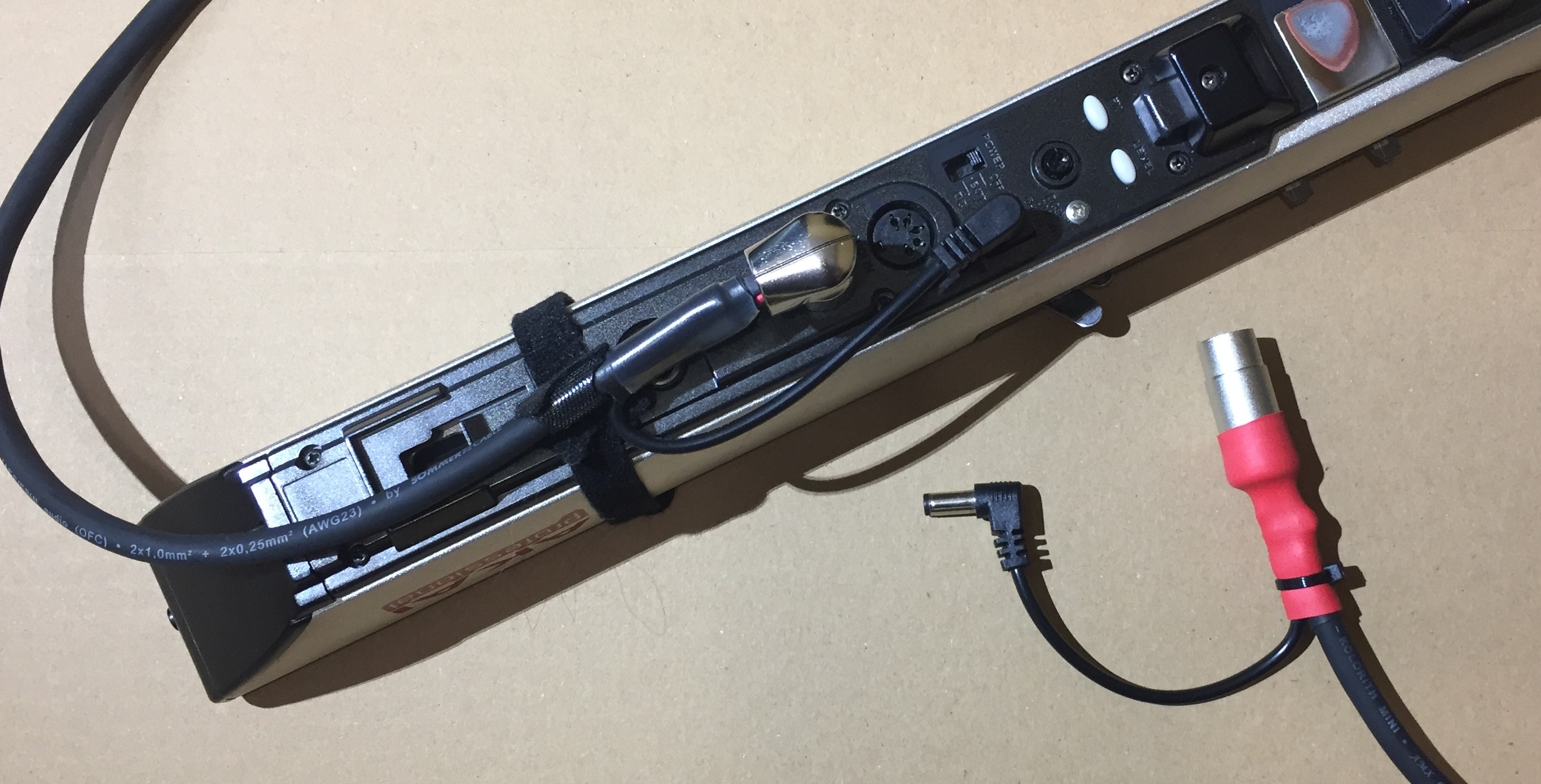

 Le cordon une fois terminé se présente sous cette forme

Câble Hybrid MIDI ALIM pour EWI4000s

je ferai un petit tuto pour le raccordement au Rack de scène

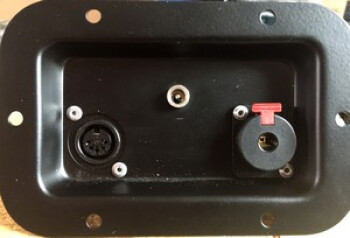

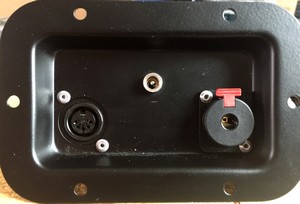

J'ai utilisé un plaque avec la possibilité de mettre 2 embase type D (une prose MIDI DIN 5 Broches et une embase Jack permettant de transmettre le signal audio du Synthé interne de l'EWI vers un canal du mixeur.

Au centre j'ai utilisé une prise coaxial femelle qui est alimentée à l'arrière par une alimentation externe 9v pour alimenté l'EWI tout est intégré dans le rack donc plus besoin de transporter des câbles et autres alimentation externes

Plaque Connexion EWI LR

 Si vous avez des questions n'hésitez pas à m'envoyer un mail en privé.









  • diart 91 posts au compteur
    diart
    Posteur·euse AFfranchi·e
    Posté le 11/09/2018 à 14:46:53
    génial !! beau travail
    mais il faut pas mal bidouiller ;)
  • Fred160656 2187 posts au compteur
    Fred160656
    AFicionado·a
    Posté le 11/09/2018 à 15:18:53
    Le plus difficile est de trouver le câble hybride et le connecteur Midi métal coudé le reste c’est de la soudure
