Tutoriel : Augmenter le débattement de la FW-03

Par kosmix le 09/01/2017 - (Confirmé)

Hello !



La BOSS FW-03 est une pédale wahwah au son vraiment plaisant pour qui ne supporte pas les aiguës criards des classiques Cry Baby et modèles assimilés. Cependant, outre son look "militaire" plutôt moche et peu élégant, son plus gros défaut à mon sens est le très faible débattement de la pédale (comprenez la course de la pédale entre position haute et position basse). A l'usage il est difficile d'obtenir des nuances sonores subtiles entre les deux extrêmes grave-aiguë tant les deux sont proches.

Afin de remédier à ce problème, je vous propose cette modification qui augmentera la course de la pédale de 5mm vers l'arrière et rendra le jeu à la fois plus agréable et plus riche en possibilités sonores.

Ce tuto nécessite quand-même une certaine expérience en bricolage mais pas un niveau expert : il s'agira juste de démonter la pédale et de déporter vers l'arrière la commande du potentiomètre et ce dernier. Pour cela il sera nécessaire de pratiquer une nouvelle ouverture dans le boîtier d'aluminium, de percer un trou et d'installer une équerre de fixation pour le support potentiomètre et enfin un peu de soudure à l'étain afin d'allonger la connectique pour le déplacement du potard.

En dernier et en bonus (optionnel) je vous expliquerai comment remplacer les 2 condensateurs de filtrage afin d'obtenir un son plus rond et plus profond dans le bas.



1- Fournitures et outillage



Pour les pièces nous avons besoin d'une petite équerre métallique avec deux boulons et écrous de fixation. Un peu de fil électrique sera également nécessaire ainsi qu'un peu de dégrippant, graisse ou lubrifiant.



Pour l'outillage il nous faudra :



- Tournevis cruciforme

- Cutter

- Clé Allen de 2mm

- Perceuse

- Lime à métaux ou Dremel

- Clés ou douilles de 11 et 12mm

- Fer à souder, étain



2- Démontage



Commercer par dévisser les 7 vis cruciformes du couvercle sous la pédale afin de le retirer.

A l'intérieur, dévisser les 3 vis cruciformes qui maintiennent la carte principale, puis les 3 écrous des jacks de la carte des connectiques (clé/douille de 12). Enfin terminer par le potentiomètre (écrou de 11) et retirer sa carte qui comporte également la LED.



Le potentiomètre linéaire (slider) qui actionne l'effet possède sa propre carte qui lui sert de support de fixation. Ce dernier est juste encastré dans des glissières du châssis et maintenu en place par un peu de colle verte. Pour le sortir il faut d'abord dévisser la lamelle métallique de la commande de la pédale (petite vis cruciforme), puis forcer un peu pour casser la colle.



Enfin il sera nécessaire de dessouder ou couper les fils du switch d'activation de l'effet car ce dernier ne peut être retiré que vers l'extérieur du boîtier.

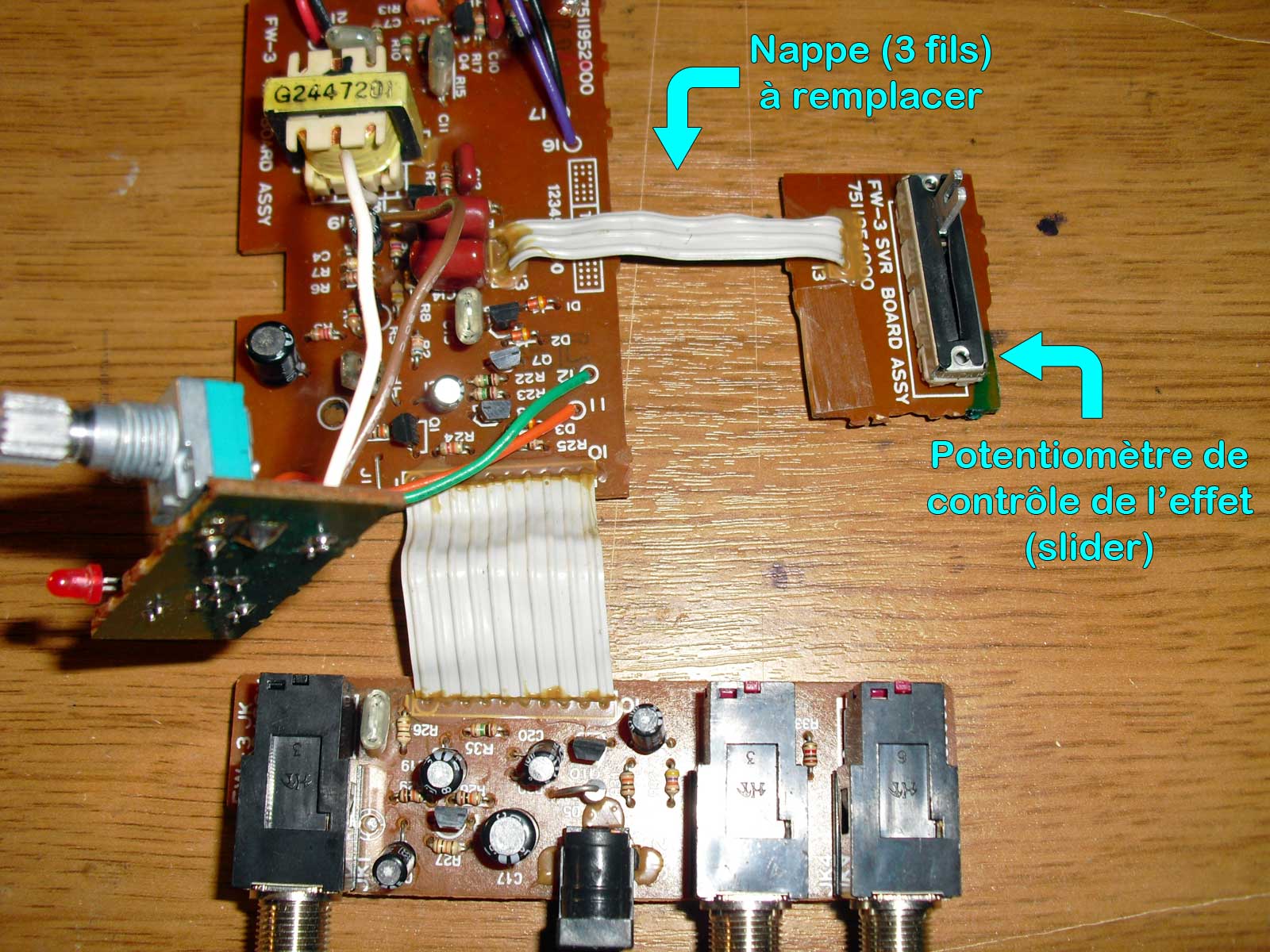

Quand tout cela est terminé voici à quoi ressemble la partie électronique de la FW-3 :



CIMG5360



Ensuite il faut démonter la partie mobile de la pédale (celle qu'on actionne avec le pied). Pour cela il faut retirer l'axe métallique qui lui sert de pivot. L'axe est maintenu par 2 petites vis que l'on accède par l'intérieur du boîtier au niveau des deux extrémités de l'axe. Une petite clé allen est nécessaire (2mm). Ensuite l'axe peut être retiré en le sortant par un côté ou l'autre.

Vous remarquerez que la pédale présente une lame d'acier qui fait pression sur l'axe du bas ver le haut. Elle agit comme un frein en donnant de la résistance au plateau. Elle est maintenue par une grosse vis cruciforme.



3- Modification

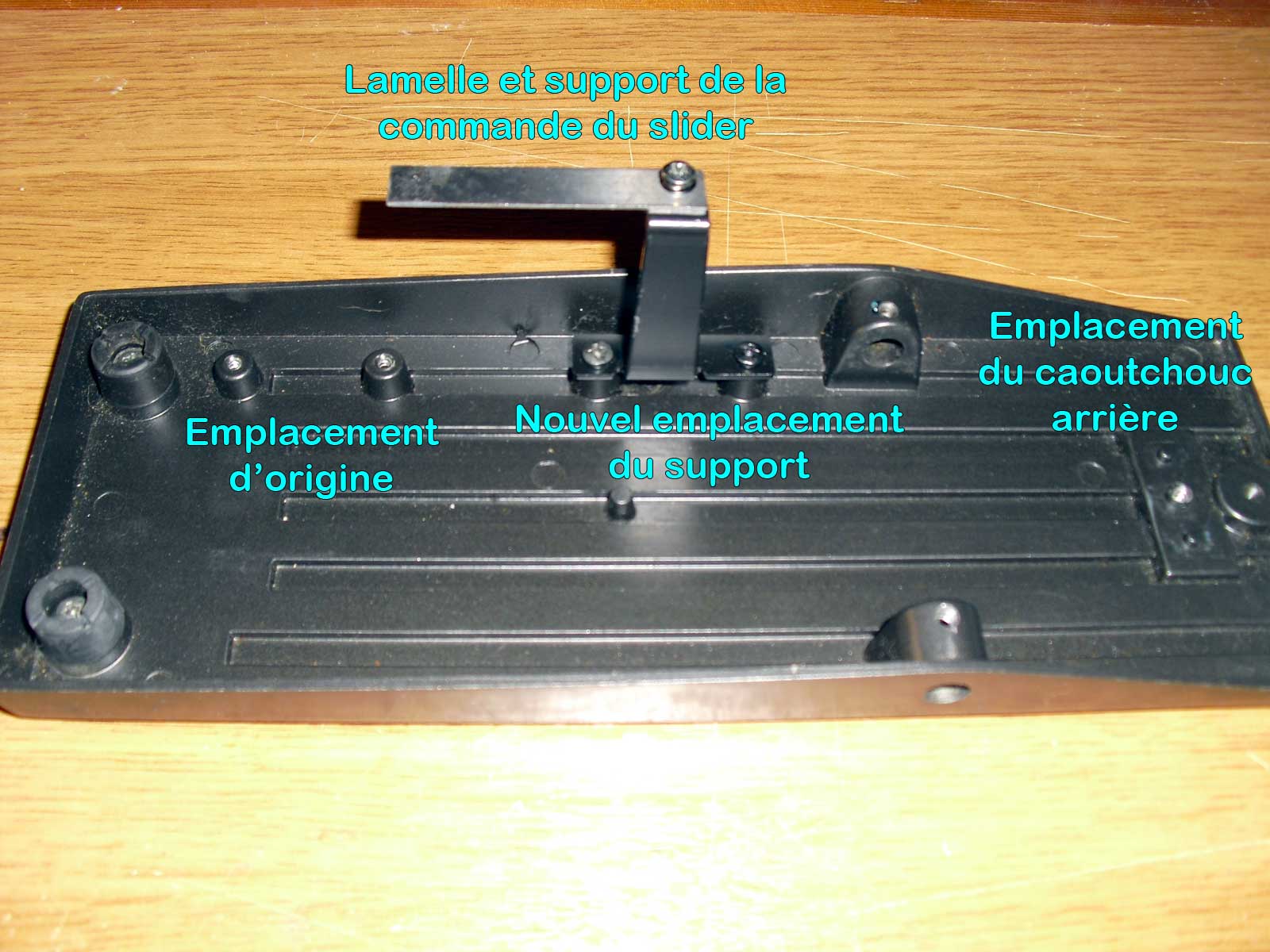

A l'intérieur du plateau (face du dessous) on voit des blocs en caoutchouc (un gros à l'arrière et deux patins à l'avant) ainsi que le support de la lamelle qui actionne le slider, fixé par 2 vis. Notez que 2 autres trous de vis identiques mais plus en arrière sont disponibles : nous allons donc les utiliser pour déplacer le support de 8cm vers l'arrière, gagnant ainsi du débattement puisque le slider sera également déplacé vers l'arrière :



CIMG5367

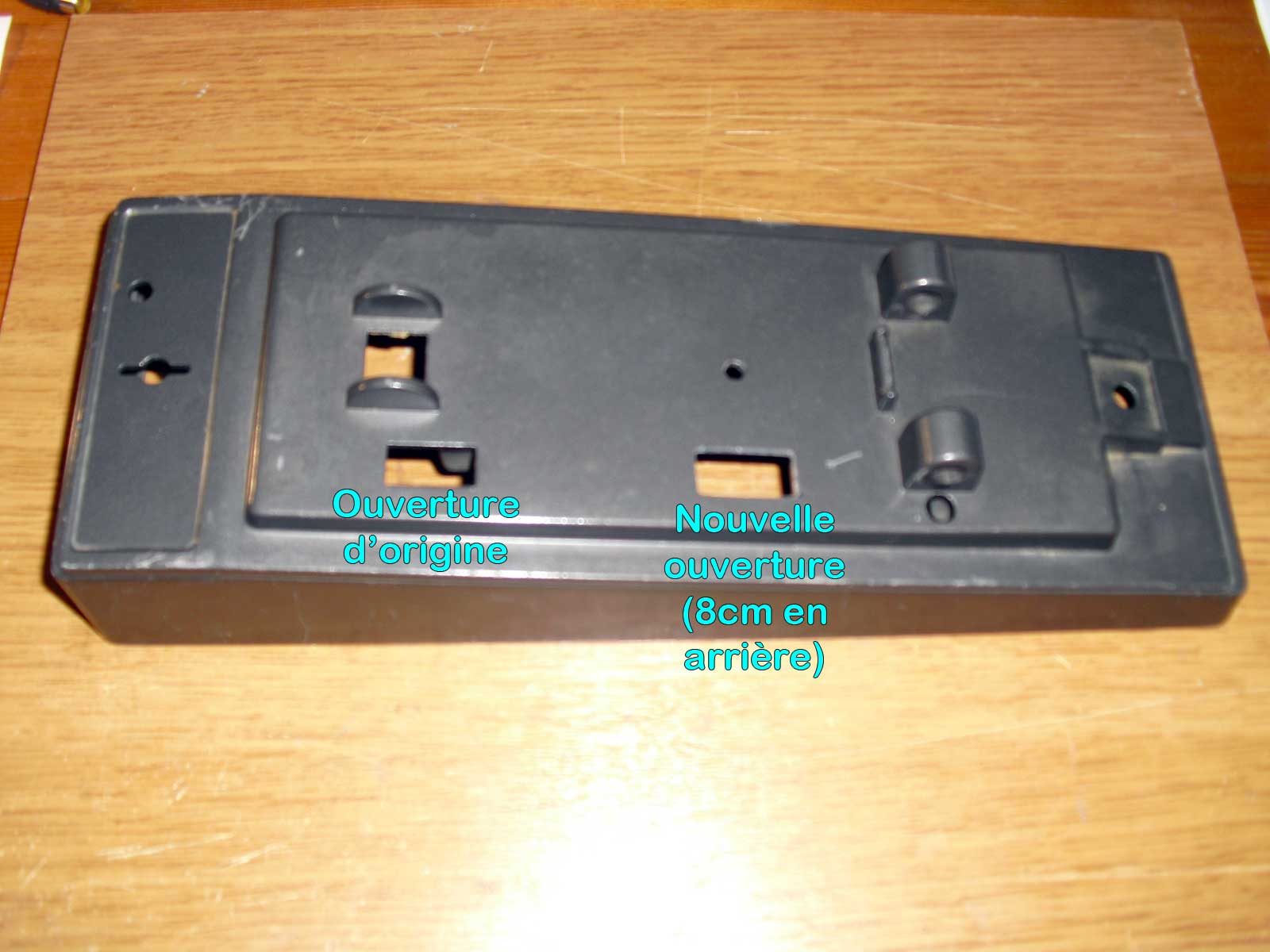

Il est maintenant nécessaire de pratiquer une nouvelle ouverture dans le boîtier pour le passage de la commande. Il suffit de prendre exemple sur l'ouverture existante en reportant ses mesures 8cm plus en arrière. Percer ensuite un ou deux trous puis terminer le façonnage à la lime à métaux (une lime carrée étant idéale) ou au Dremel.



CIMG5368

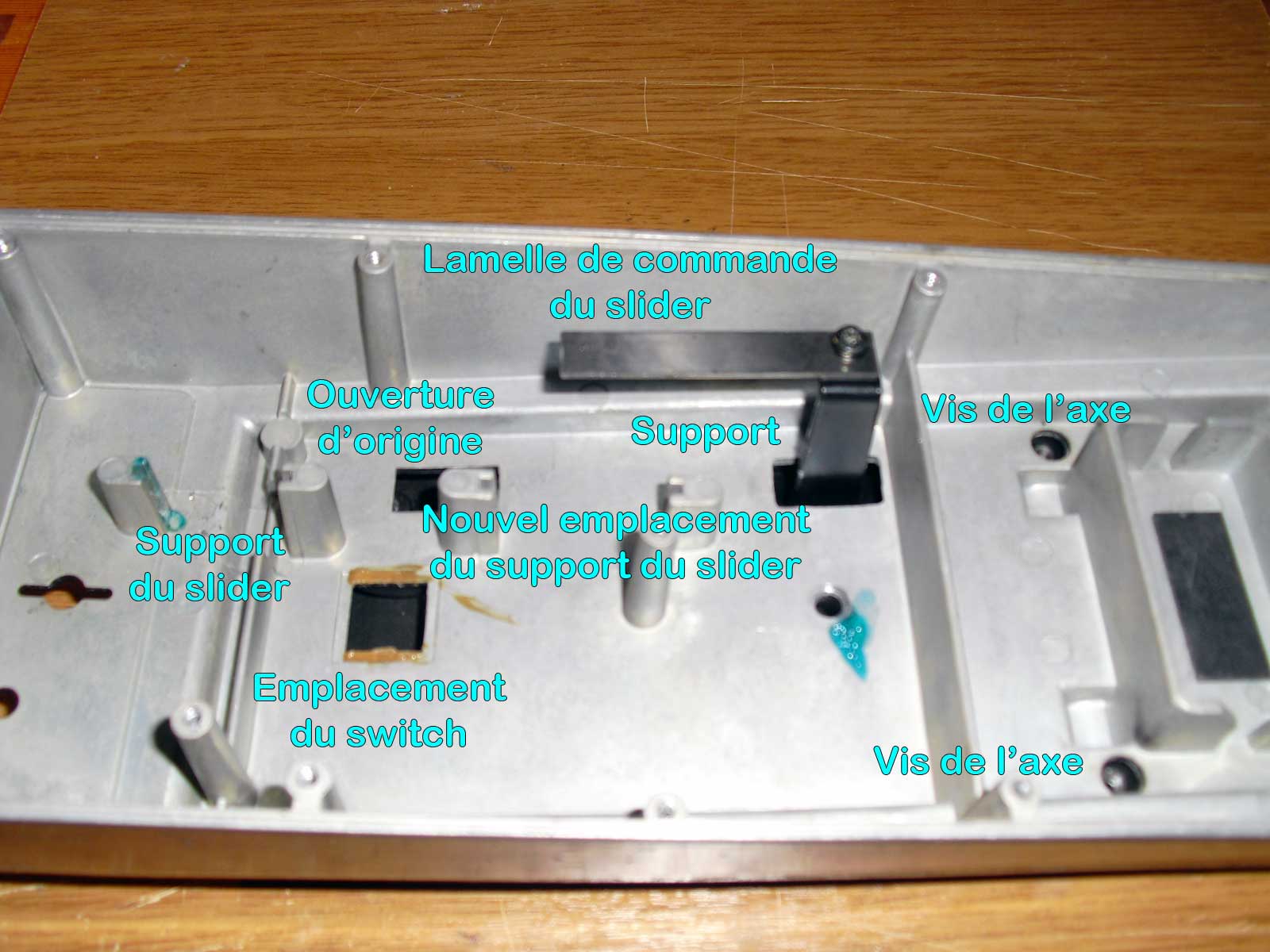

Il faut ensuite déporter le slider de 8cm vers l'arrière. Malheureusement le boîtier est pourvu d'un support mais plus large que celui d'origine, il ne conviendra donc pas, d'où la nécessité de fixer une petite équerre métallique.



CIMG5365



Pour cela il faudra percer le boîtier ainsi que la carte servant de support au potentiomètre ; attention à ne pas percer une piste du circuit !

Comme dit précédemment il faut dessouder la nappe d'origine (3 fils) qui relie le slider à la carte principale, ceci afin allonger sa longueur (on la remplacera donc par 3 fils un peu plus longs que la nappe). Note : la nappe est également collée aux cartes.

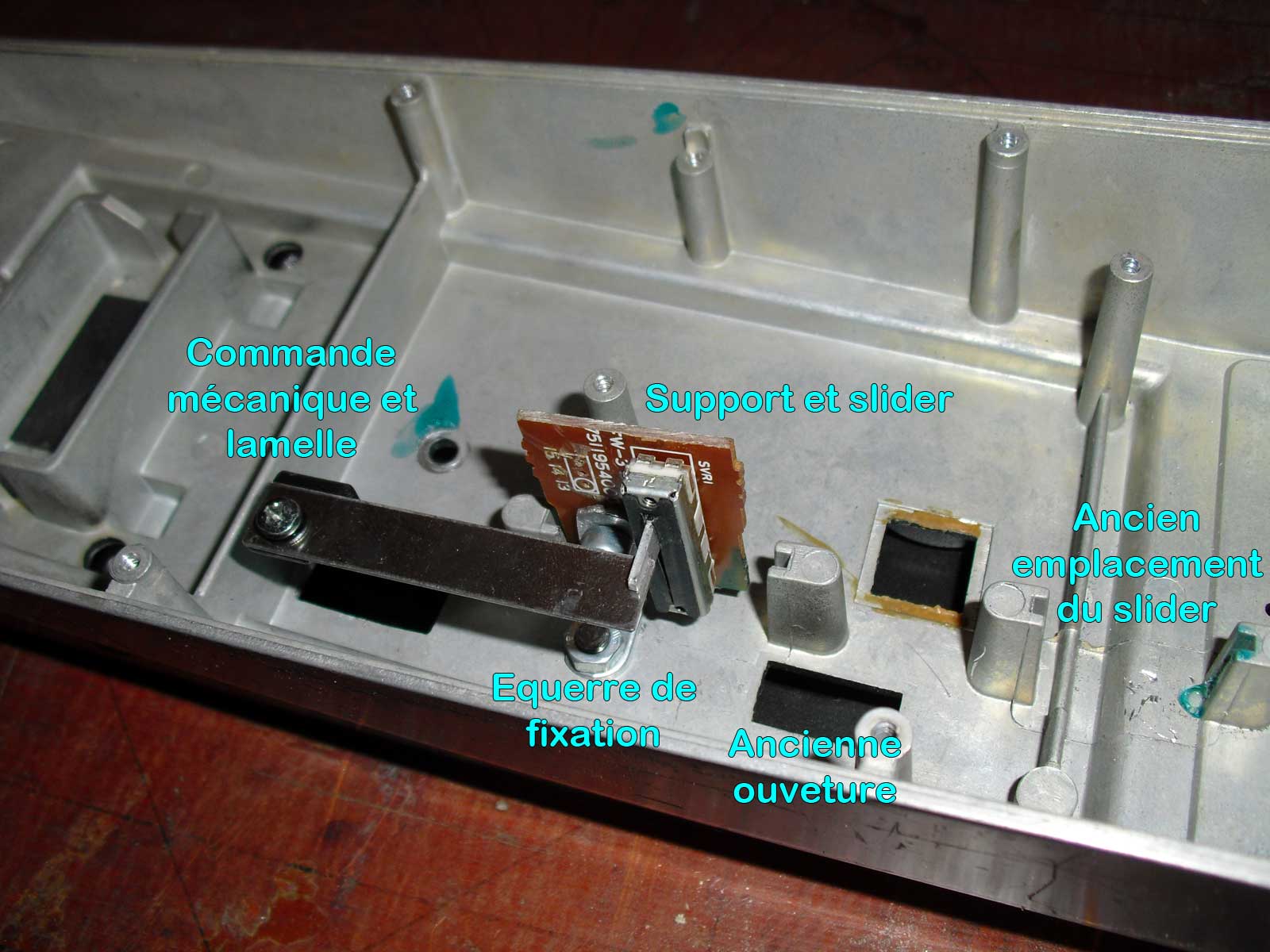

Il est important de présenter les pièces et de faire quelques ajustements avant de percer et d'effectuer le montage. Voici à quoi cela doit ressembler :

CIMG5374



Je suggère d'utiliser une rondelle en nylon pour le serrage de l'écrou du côté de la carte du slider ; cela évitera les court-circuits et que l'écrou se déserre.

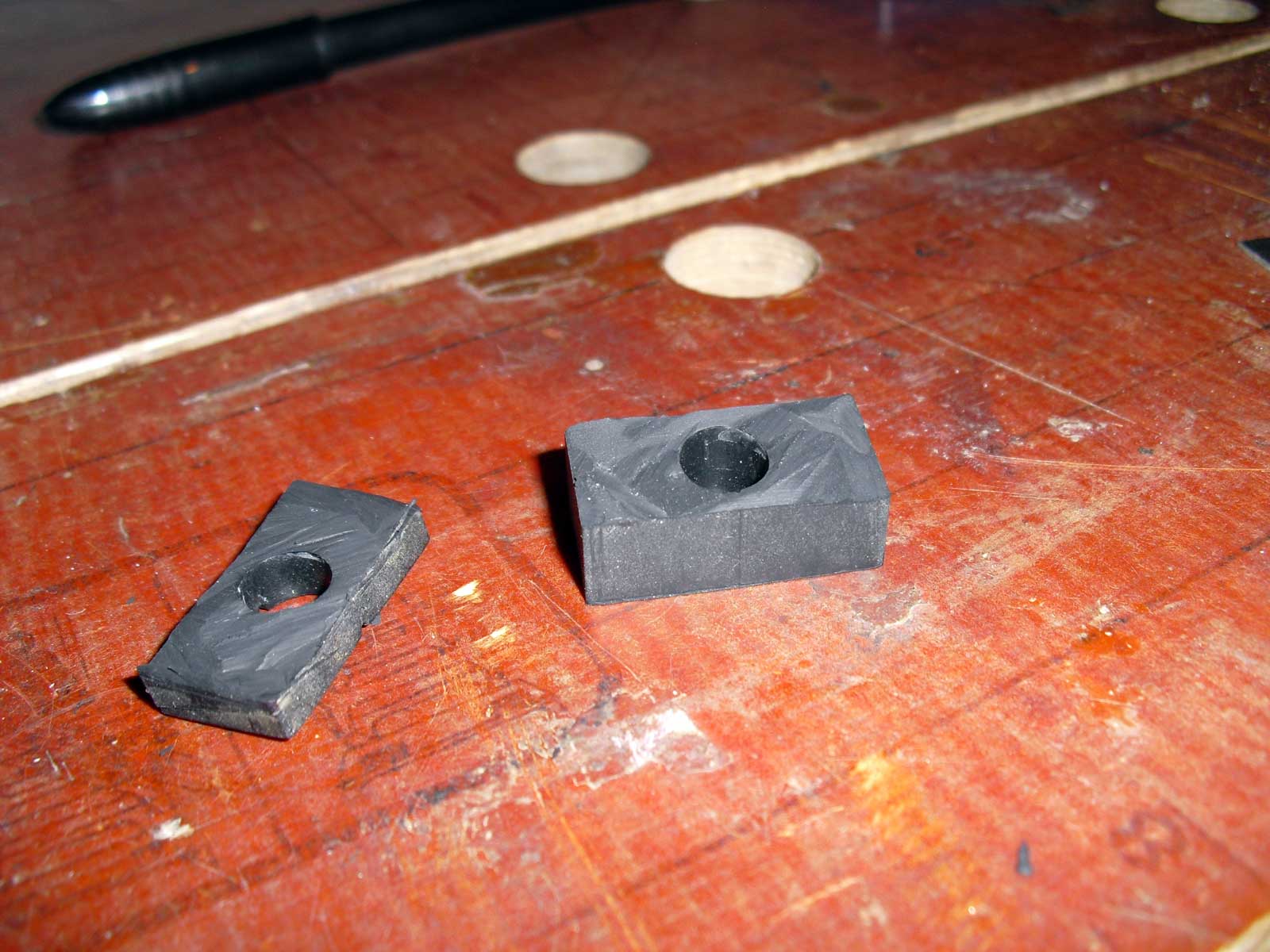

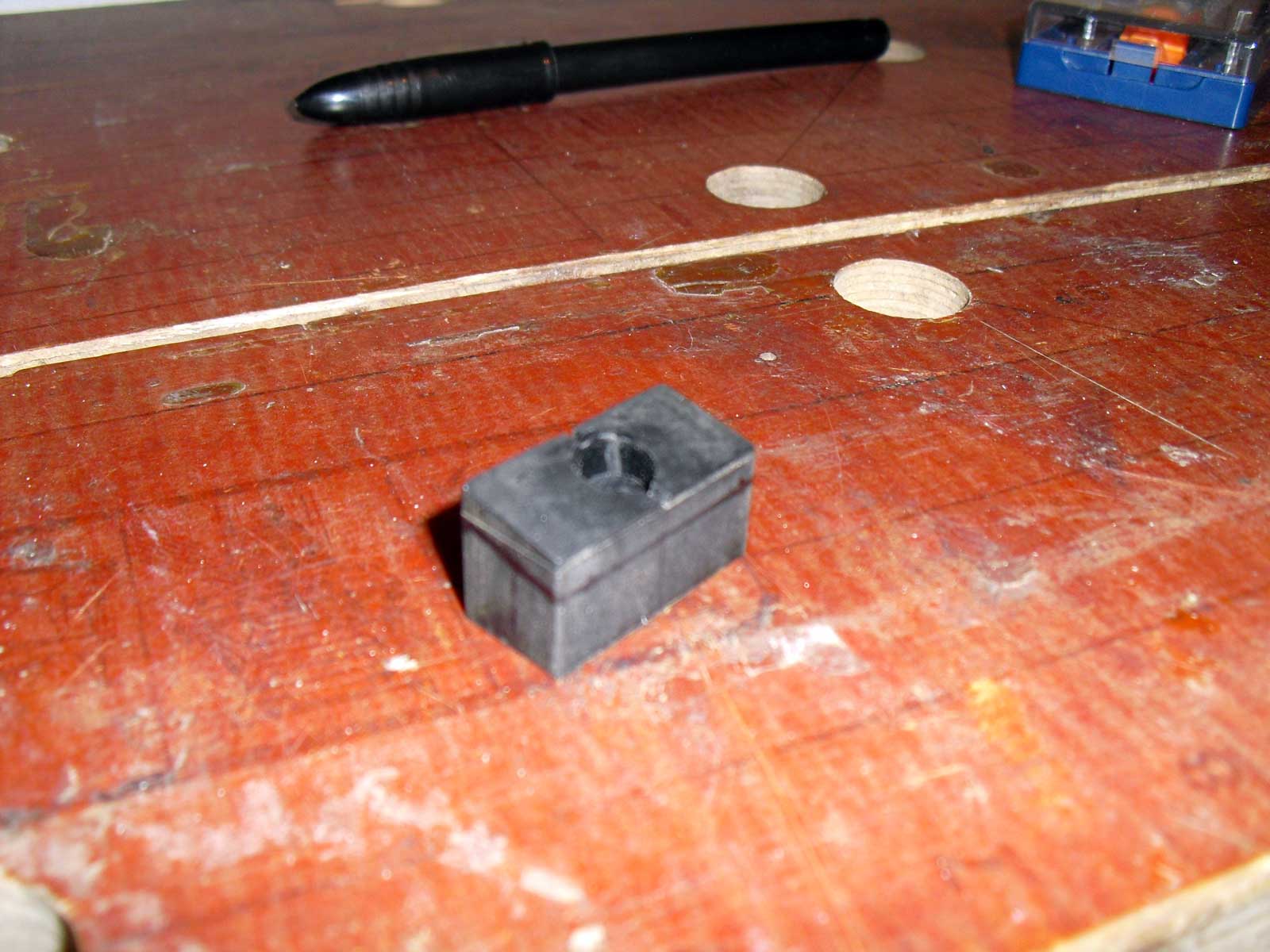

Dernière chose avant le remontage : découper le bloc en caoutchouc qui sert de butée à l'arrière du plateau. Si nous voulons plus de débattement il faut l'amputer de 5mm comme sur les photos ci-dessous. Un simple cutter fera l'affaire mais attention à ne pas se blesser, l'opération est délicate :

CIMG5369



Boss FW-3 Foot Wah : CIMG5370



Si vous souhaitez réaliser les modifs optionnelles lisez le paragraphe 5 avant le 4.

4- Remontage



Le remontage ne présente qu'une seule difficulté : l'axe de pivot, qui doit être bien orienté (trous pour les deux petites vis) et surtout la lame d'acier qui fait pression sur l'axe, cette dernière étant pénible à installer...

Sinon je préconise la lubrification de la lamelle de commande du slider ainsi que l'axe lui-même à ses extrémités. cela évitera de désagréables bruits mécaniques tels grincements et couinements agaçants :-) Pour cela vous pouvez utiliser de la graisse ou huile automobile, du dégrippant (WD40), personnellement j'ai utilisé de la graisse pour chaîne de moto et la pédale est très silencieuse.

N'oubliez-pas de ressouder les fils au switch d'activation de l'effet.



5- Bonus (optionnel)

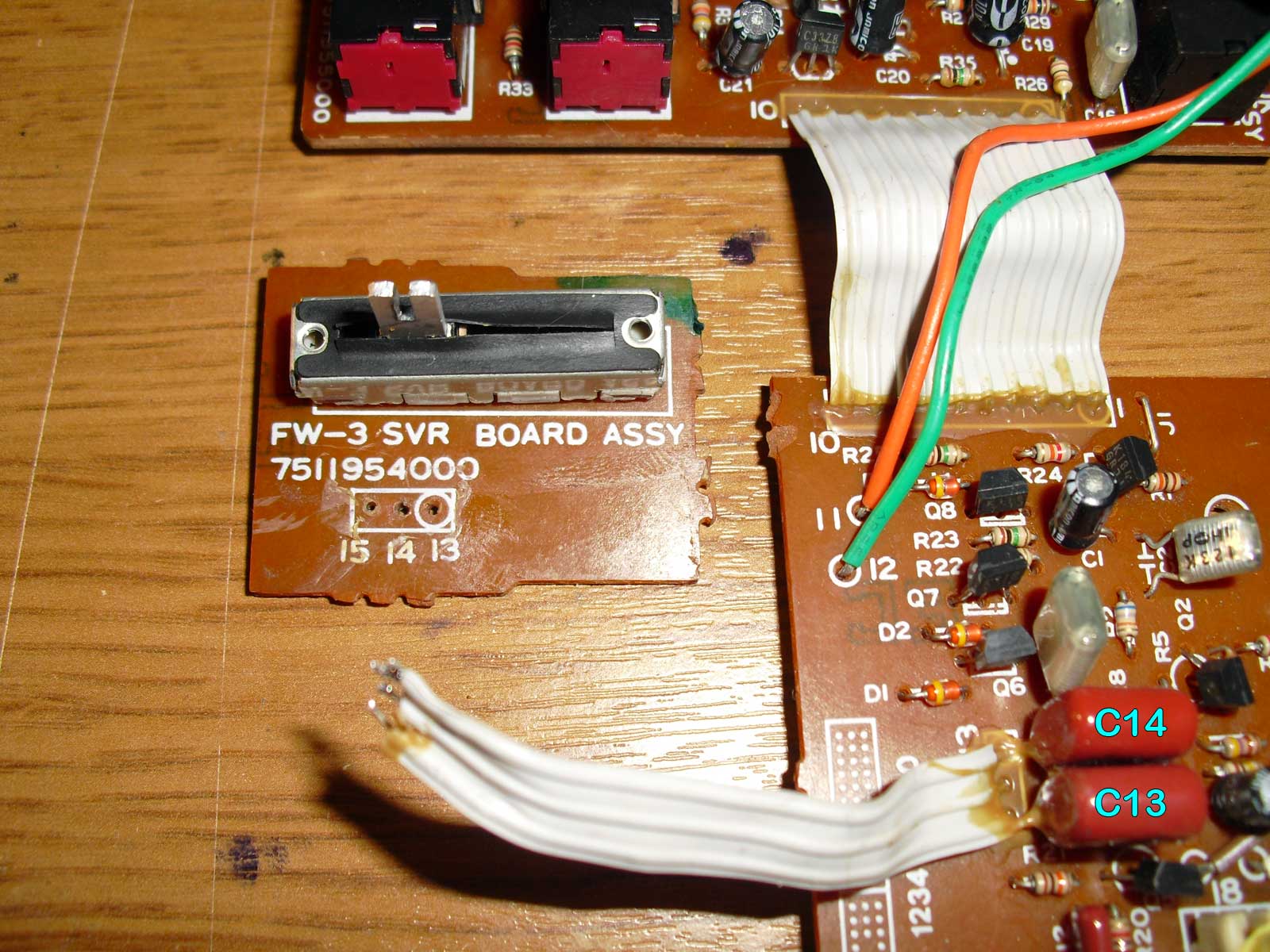

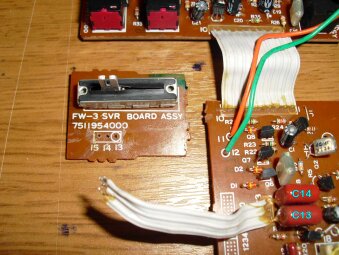

Avant le remontage on peut changer le caractère sonore de la wah en changeant simplement les 2 condensateurs C13 et C14 que l'on voit sur la photo ci-dessous :

CIMG5364



La valeur de ces condensateurs est de 0.22 mfd (uF) on peut donc les remplacer par une valeur équivalente ou légèrement supérieure si l'on souhaite plus de filtrage des aiguës.

Personnellement j'ai opté pour des Mullard Tropical Fish de 0.27uF qui donnent un joli son très doux dans le grave.

Note : j'ai essayé des Sprague Orange Drop de 0.22 mais pour une raison inconnue ça n'a pas fonctionné... (peut-être mal soudés ???)

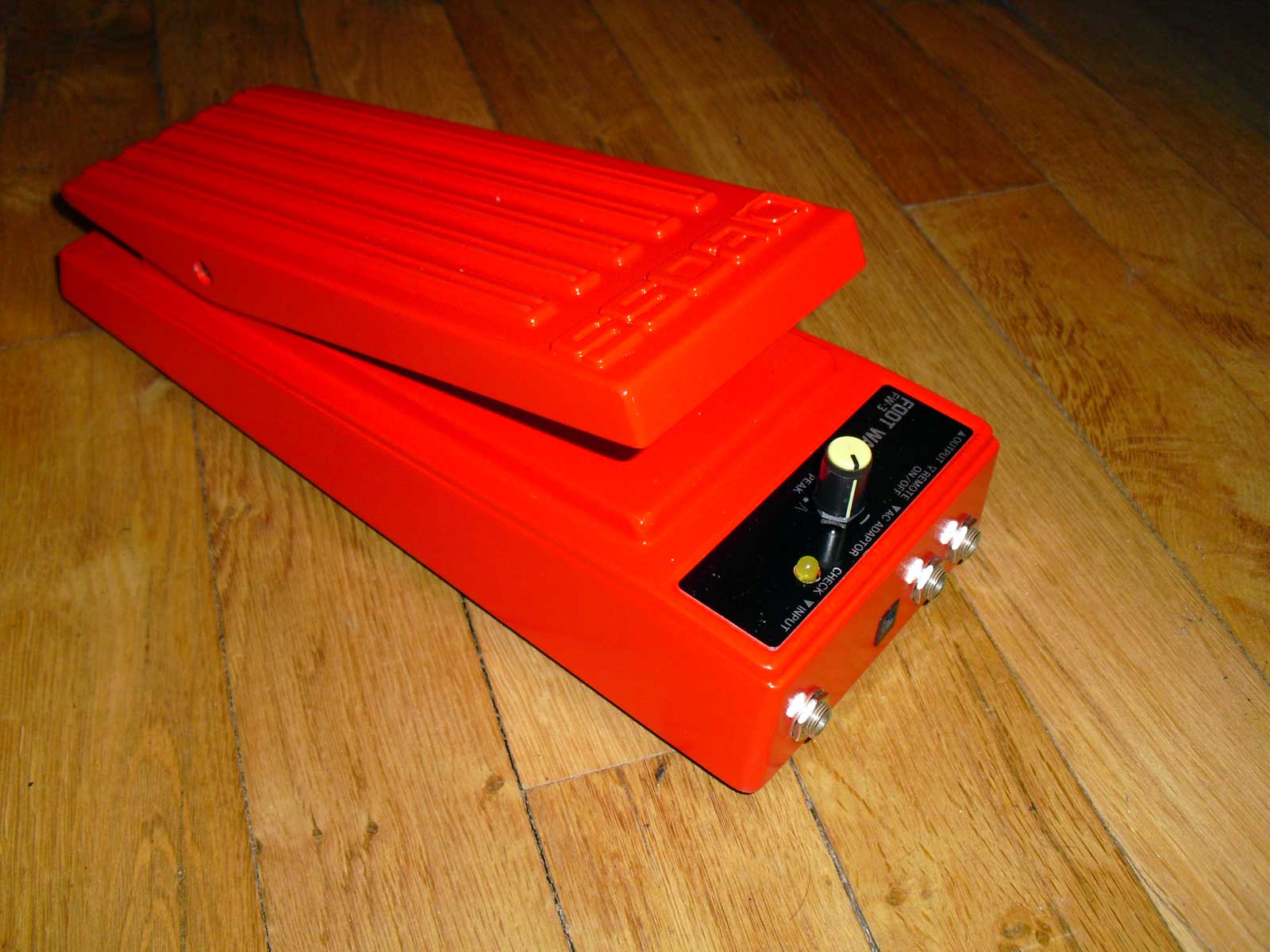

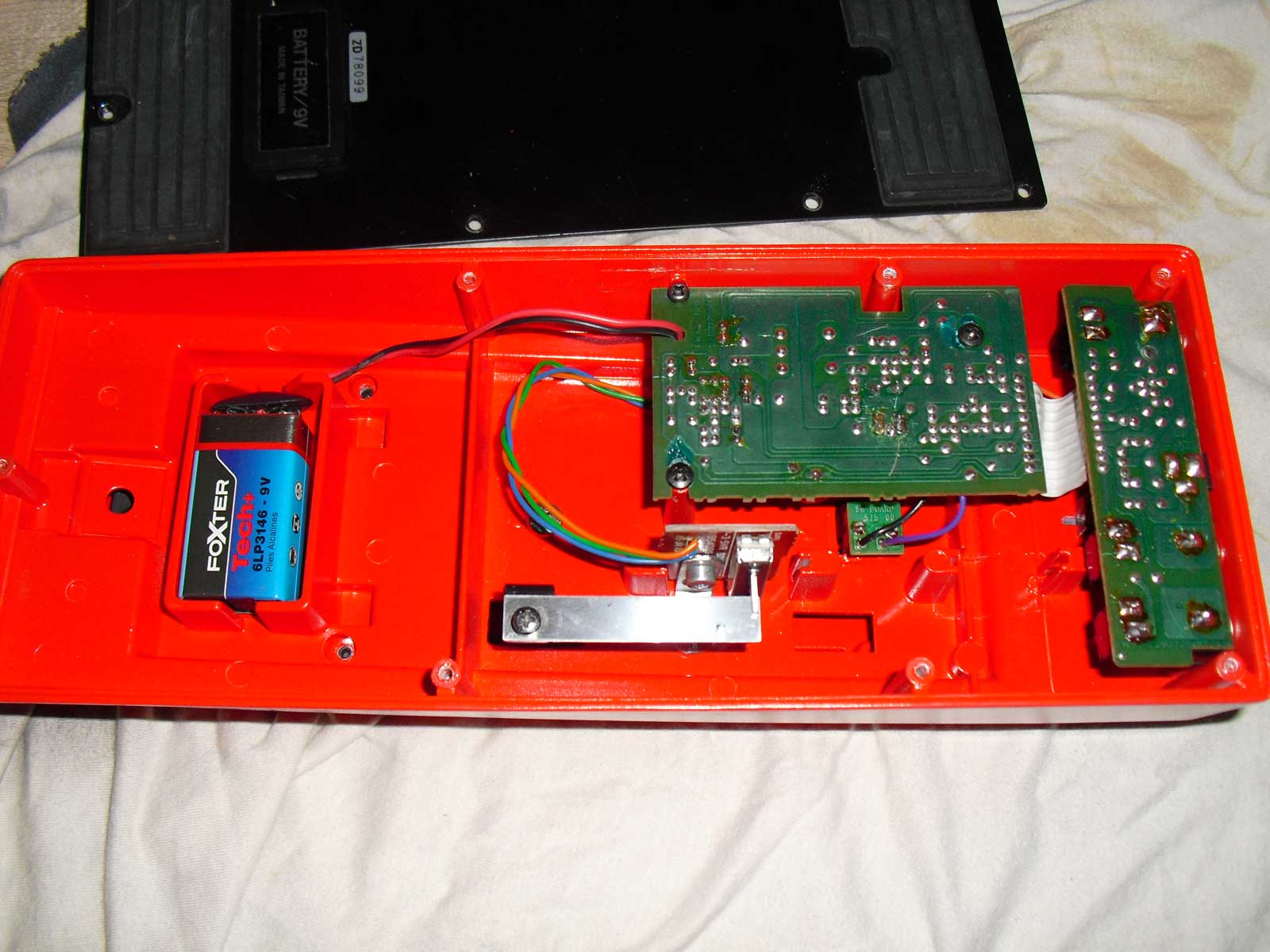

Enfin vu le look char d'assaut de la pédale un petit coup de peinture peut en faire finalement un objet sensiblement moins moche :-)

CIMG5377



Boss FW-3 Foot Wah : CIMG5380

Pour moi cette wahwah est maintenant parfaite ;-)
