Alimentation de la Mega Wah

  • 21 réponses
  • 4 participants
  • 636 vues
  • 4 followers
Sujet de la discussion Alimentation de la Mega Wah
A propos de l'alim, savez-vous ce qu'il convient d'utiliser de manière pratique comme alim svp ?
Les point suivants m'intéressent :
- 9V avec quelle polarité ?
- Connecteur en mm : 2,1 ou 2,5 ?
- Puissance 1A recommandée en fonctionnement stéréo ?
- Filtrage nécessaire pour éviter d'éventuels bruits parasites ?
J'avais laissé une pile dedans, mais elle s'est vidée toute seule. Et comme il faut bouger quatre vis, c'est bof bof...
2
N'importe quelle alim qui peut te sortir du 9v avec le négatif au milieu.
1A c'est 10 fois ce que la pédale a besoin.
3
Citation de sfx :
N'importe quelle alim qui peut te sortir du 9v avec le négatif au milieu.
1A c'est 10 fois ce que la pédale a besoin.


Faux, le site du manufacturier mentionne qu'il faut du 9 volts AC alors que la plupart du temps les pédales sont alimentées en DC.

Will accept standard 2.1mm 9VAC adapter supply plug, center negative. Adapter jack has protection diode to protect the pedal from an incorrect polarity should it occur.
9V operating voltage, 60mA current consumption (we recommend using an AC adapter, some batteries cannot reliably deliver 60mA for more than a few hours).

https://www.gig-fx.com/products/mega-wah/

[ Dernière édition du message le 29/11/2023 à 10:36:29 ]

4
Citation de zan33 :


J'avais laissé une pile dedans, mais elle s'est vidée toute seule. Et comme il faut bouger quatre vis, c'est bof bof...


Normal . Pourquoi ne pas avoir consulter le site du manufacturier ?

Tout y est .
9V operating voltage, 60mA current consumption (we recommend using an AC adapter, some batteries cannot reliably deliver 60mA for more than a few hours).

Traduction ;
Tension de fonctionnement 9 V, consommation de courant 60 mA (nous vous recommandons d'utiliser un adaptateur secteur, certaines batteries ne peuvent pas fournir de manière fiable 60 mA pendant plus de quelques heures).

[ Dernière édition du message le 29/11/2023 à 10:39:09 ]

5
Donc tu devras trouver une alimentation de ;
9 volts AC
De plus de 60 ma ; je n'irais pas en bas de 100 ma
Avec fiche de 2.1 mm
Que le centre soit négatif ou positif ça n'a aucune importance; en AC il n'y a ni négatif ni positif contrairement en DC
6
Citation de latole :
Faux, le site du manufacturier mentionne qu'il faut du 9 volts AC alors que la plupart du temps les pédales sont alimentées en DC.

Will accept standard 2.1mm 9VAC adapter supply plug, center negative. Adapter jack has protection diode to protect the pedal from an incorrect polarity should it occur.
9V operating voltage, 60mA current consumption (we recommend using an AC adapter, some batteries cannot reliably deliver 60mA for more than a few hours).

https://www.gig-fx.com/products/mega-wah/


Oui alors même le fabricant se mélange les pinceaux hein !
Il parle de 9VAC et juste après "center negative" !!! Si c'était 9VAC il n'y aurait pas besoin de préciser !

Après :
Adapter jack has protection diode to protect the pedal from an incorrect polarity should it occur

Il y a une diode de protection pour éviter les inversions de polarité !

Donc ça ressemble quand même à une alimentation 9VDC négatif au centre non ?

[ Dernière édition du message le 29/11/2023 à 10:55:58 ]

7
L'Important à retenir est 9 volts AC à 60 ma et une prise 2.1 mm et ceci ne porte pas a interprétation.

La diode de protection est sans doute là pour éviter d'endommager la pédale si on suivait le conseil de sfx ?
8

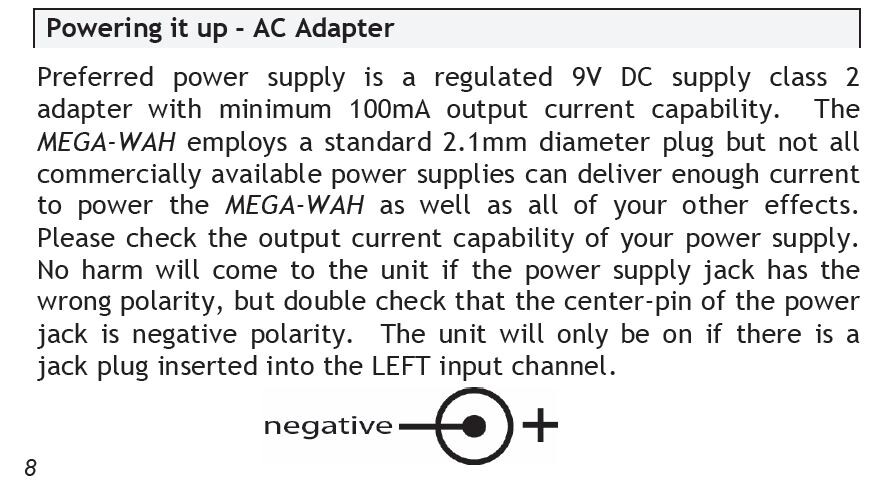

Le manuel est plus clair :

9

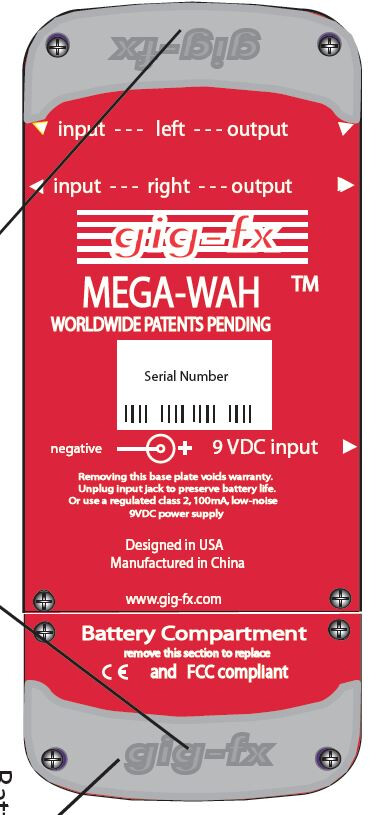

Et c'est marqué en gros sous la pédale 9VDC 100mA minimum négatif au centre :)


[ Dernière édition du message le 29/11/2023 à 11:07:09 ]

10
Citation de sauce :
Et c'est marqué en gros sous la pédale 9VDC 100mA minimum négatif au centre :)



Ça c'est de la bonne information que za33 aurait dû mentionner au départ .
Le manuel mentionne bien ; une alimentation régulée.
Elle ne le sont pas toutes
11
Citation de latole :

Faux, le site du manufacturier mentionne qu'il faut du 9 volts AC alors que la plupart du temps les pédales sont alimentées en DC.
Will accept standard 2.1mm 9VAC adapter supply plug, center negative. Adapter jack has protection diode to protect the pedal from an incorrect polarity should it occur.


Le "AC" c'est une faute de frappe sur le site du fabriquant.
Il faut une alim de 9 volts (courant continu ! Sinon aucun intérêt de spécifier une polarité) avec le négatif au centre.
La diode de protection est là pour protéger la pédale si on lui envoie du -9V (= +9V positif au centre), mais ça ne fonctionnera pas. Juste elle cramera pas.
12
Citation de sfx :
Citation de latole :



Il faut une alim de 9 volts (courant continu !


Et régulée , pas seulement 9 volts continus
13
Merci à tous. Effectivement c'est écrit en dessous.
Pour le moment elle est en réparation pour pb de connecteur d'alim et de canal B très faiblard. Et du coup je ne l'ai pas sous les yeux.
Bref.
Pour mes pédales classiques, j'étais bien content avec mon Eagletone AD9 500mA filtrée et régulée et pas chère, mais je me demande si cela suffira. Pour ce qui concerne les polarités, peu importe, mon fer à souder et mes gaines thermo-rétractables sont là.

Sur un forum anglo-saxon (me souviens plus où) il était mentionné d'avoir de la puissance sous le pied (1A de mémoire) pour assurer le bon fonctionnement de cet effet qui présenterait selon ce forum :
- une construction gourmande en énergie
- deux canaux à alimenter
- une partie drive : d'ailleurs il y a un jumper sur la carte permettant d'avoir un high gain drive, vous connaissez ?

[ Dernière édition du message le 30/11/2023 à 11:11:59 ]

14
Ton alim eagletone ira parfaitement c'est négatif au centre et elle fait 600mA (la pédale fonctionne avec 100mA)
15
Merci, je garde un œil sur la EBS AD-9Pro. A pas l'air mal !
16
Citation de latole :
Et régulée , pas seulement 9 volts continus

Toutes les alims, en courant continu, sont régulées, sinon ce n'est plus du courant continu.
À moins que tu veuilles parler de "stabilisé" ?
17
J'alimente ma Gig-Fx MegaWah avec cette alim Berls depuis une 10aine d'années, et c'est parfait.
18
En stéréo et avec le high gain positionné par le jumper stp ?
19
Je l'ai ouverte, je n'ai pas vu de jumper.
Je l'utilise toujours en stéréo, sur des sons d'orgue, ou sur ma trompette au sein d'un rack d'effet stéréo.
20
Il est dans l'emplacement de la batterie, à la limite de l'autre zone...
Les plaques du dessous sont peintes en noir chez moi, je ne sais pas si cela a un sens...

Ajout: Après avoir vu la photo sur le post suivant, je pense que je suis en présence d'une version particulière, munie d'un jumper et d'une carte électronique plus grande du coup !

[ Dernière édition du message le 30/11/2023 à 16:33:13 ]

21
C'est vide à cet endroit-là :

22

Voici des images de la mienne, avec le cavalier permettant le Hi Gain
