Tutoriel : Sortie numérique du PC3 en horloge maitre

Par Rose Off le 27/10/2017 - (Tout public)

Comment puis-je faire fonctionner la sortie numérique du PC3 Kurzweil et la faire servir d'horloge maitre ?


1 - Branchez un câble RCA coaxial de 75 ohms à partir du RCA du PC3

Prise de sortie numérique vers l'entrée S / PDIF ou AES * du périphérique de réception.



ASTUCE:  il se peut que vous ayez besoin d'un adaptateur RCA-à-XLR pour vous connecter au périphérique de réception en fonction de son connecteur d'entrée. Si l'appareil récepteur n'offre qu'une entrée optique, vous aurez besoin d'un convertisseur.



2 - Sur le PC3, appuyez sur le bouton du mode Master, puis appuyez sur [OUTPUT] :



PC3 MasterMode MAIN output


3 -

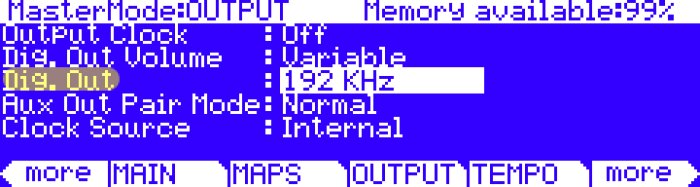

Réglez la fréquence d'échantillonnage de sortie (Dig Out) sur l'un des taux internes, si nécessaire :

Le PC3 prend en charge six fréquences d'horloge internes possibles, allant de 44,1 à 192 kHz



PC3 MasterMode OUTPUT digout


4 -

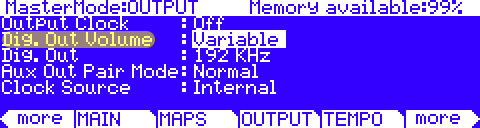

Réglez le volume de sortie numérique (volume de sortie numérique) sur "Variable" ou "Fixed" :


Variable = le volume de sortie dépend du curseur de volume principal du panneau avant

Fixed = le niveau de volume est constant, réglé à sa valeur maximale, en ignorant la position du curseur de volume principal.



PC3 MasterMode OUTPUT digoutvol




5 -
Réglez l'appareil auquel vous connectez le PC3 pour synchroniser le signal entrant (mode esclave).


REMARQUE: Le signal transmis à la sortie numérique reflète toujours les sorties analogiques principales de L & R (c.-à-d. Tous les signaux envoyés aux sorties auxiliaires n'apparaîtront pas dans la sortie numérique).
