Tutoriel

Sortie numérique PC3 synchro avec horloge externe

Par Rose Off le 28/10/2017 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Kurzweil PC3
Photos
1/151
Kurzweil PC3

Workstation de la marque Kurzweil appartenant à la série PC3

Comment puis-je faire fonctionner la sortie numérique du PC3 et la synchroniser avec une horloge externe?


1 -
Branchez un câble RCA coaxial de 75 ohms entre la prise RCA Digital Out du PC3 et l'entrée S / PDIF ou AES * du périphérique de réception.
2 -
Branchez un câble RCA coaxial de 75 ohms entre la prise S / PDIF ou AES / EBU * Out de l'appareil Master Clock et la prise RCA "Sync In" du PC3.


(ASTUCE: * il se peut que vous ayez besoin d'adaptateurs RCA-à-XLR pour vous connecter à vos autres appareils, en fonction de leurs connecteurs.Si les autres appareils avec lesquels vous interférez ne proposent que des connexions optiques, vous aurez besoin d'un convertisseur.)

3 -

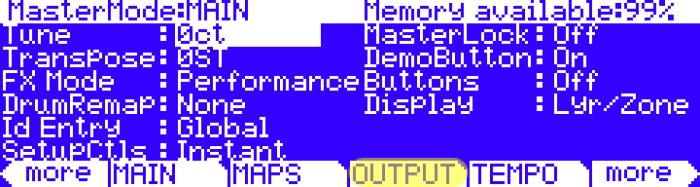

Sur le PC3, appuyez sur le bouton du mode Master, puis appuyez sur [OUTPUT] :

Esclave 1 PC3 MasterMode MAIN output



4 -

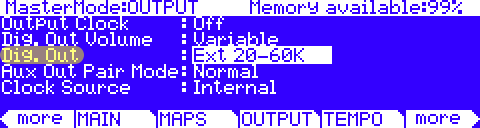

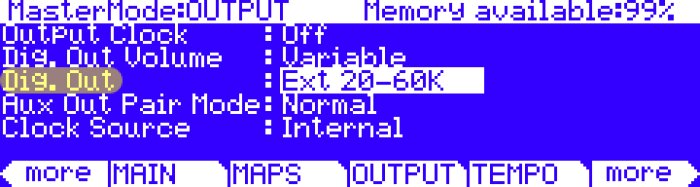

Le PC3 peut se synchroniser à des fréquences comprises entre 20 et 220 kHz. Trois gammes sont proposées: Ext 20-60k, Ext 60-120k et Ext 120-220kHz. Réglez la fréquence d'échantillonnage de sortie (sortie numérique) sur l'une des plages de fréquences externes, en englobant le débit que vous allez envoyer au PC3 :

Esclave 4 PC3 MasterMode OUTPUT digout ext



5 -

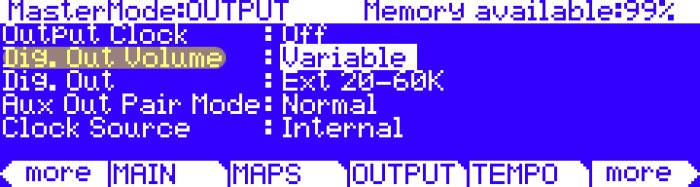

Réglez le volume de sortie numérique (volume de sortie numérique) sur "Variable" ou "Fixed" :

Esclave 5 PC3 MasterMode OUTPUT digoutvol ext



Variable = le volume de sortie dépend du curseur de volume principal du panneau avant

Fixed = le niveau de volume est constant, réglé à sa valeur maximale, en ignorant la position du curseur de volume principal.




6 -
Réglez l'appareil auquel vous raccordez le PC3 (ou une source d'horloge maître séparée) pour transmettre son horloge au PC3.



Et voilà.

Bye.
