Tutoriel : Remplacer un adaptateur secteur (alimentation)

Par hdrum81 le 15/09/2014 - (Tout public)

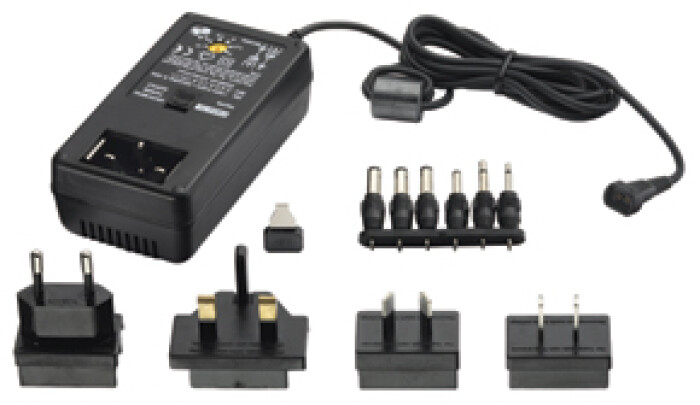

Le bloc d'alimentation (ou adaptateur secteur) de votre appareil favori vous a lâché, vous avez acheté un appareil d'occasion et son alimentation manque ou vous l'avez tout simplement perdue ? Vous pouvez peut-être recommander le même modèle en pièce détachée, mais s'il n'est pas trouvable ou si vous souhaitez utiliser l'alimentation d'un autre appareil, il convient de vérifier ses caractéristiques avant de la brancher. N'oubliez pas que ce n'est pas parce que la fiche rentre bien dans l'appareil que votre adaptateur va correctement l'alimenter, pire, il risque de le griller. Ce tuto devrait vous aider à en trouver un de remplacement sans courir de tel risque.


Recherchez les caractéristiques de l'alimentation qu'il vous faudra. Elles sont toujours sur l'alimentation d'origine (notées Output) et parfois près du connecteur d'alimentation de l'appareil que vous souhaitez alimenter. Les caractéristiques requises sont les suivantes :

- la tension exprimée en volts (exemple 9V qui signifie 9 volts)
- le type de courant : continu (indiqué DC ou ⎓) ou alternatif (indiqué AC ou ~). Le plus souvent c'est du continu.
- l'intensité exprimée en ampères (exemples 1A qui signifie 1 ampère ou 500mA pour 500 milli-ampères = 0,5 ampères)
- si c'est du continu, la polarité doit être aussi représentée par un symbole montrant le connecteur d'alimentation ainsi que les pôles + et -

    Exemples :Polarity_marking_center_positive.svgouPolarity_marking_center_negative.svg


En fonction de ces inscriptions, votre adaptateur doit vérifier les points suivants :

- la tension doit être la même
- le type de courant doit être le même
- l'intensité doit être supérieure ou égale à celle requise par l'appareil (cf. "Remarques sur l'intensité" plus bas)
- si c'est du continu, la polarité doit être respectée sous peine de détruire le matériel irrémédiablement


Ci-dessous, la description d'informations provenant de l'adaptateur Roland ACI-230C (celui fourni avec le pad-sampler SPD-S) :



La partie INPUT sur l'alim indique les caractéristiques attendues à l'entrée (c-a-d la prise murale et le réseau électrique). Tension 230V Courant alternatif '~' Fréquence 50Hz.
22VA (volt-ampères) = 22W (watts) est la puissance consommée lorsque l'alim est utilisée à plein régime, autrement dit quand elle alimente un appareil qui consomme réellement les 1000mA. On sait ainsi que le SPD-S consomme 22W en utilisation.



Remarques sur l'intensité

En théorie il n'y a pas de limite supérieure pour l'intensité d'une alimentation. C'est une indication du courant maximum que elle est capable de produire. Elle ne l'impose pas à l'appareil.

Seuls la tension, le type de courant et la polarité sont imposés. C'est pour cela qu'il faut qu'ils correspondent exactement aux caractéristiques d'entrée de l'appareil alimenté.

Si par contre l'intensité est plus faible que celle requise par l'appareil, cela signifie en d'autres termes que l'alimentation n'est pas en mesure de fournir tout le courant dont l'appareil a besoin et il y a de fortes chances que cela provoque des dysfonctionnement de celui-ci ou des redémarrages intempestifs.

CAS PARTICULIER DES APPAREILS DOTÉS D'UNE BATTERIE RECHARGEABLE : Il vaut mieux dans ce cas que l'alimentation choisie respecte aussi la valeur de l'intensité d'origine afin d'obtenir un temps de charge similaire. Rappelons que des recharges trop rapides usent prématurément les batteries.



J'ai peut-être oublié des détails, n'hésitez pas à me demander des compléments d'info que je pourrai répercuter sur le tuto.



PS : un petit clin d'œil à circus prod qui m'a encouragé à partager cette info sous forme de tuto ! wink
Merci également à Djano pour ses questions qui m'ont aidé à enrichir ce tuto.



Compléments d'info grâce aux questions et commentaires (merci aux contributeurs mrgreen) :

Astuce de renepatrix du 25/11/2014 :

Petite astuce utilsable régulièrement.
Si malgré toutes ces précautions, vous vous apercevez que votre adaptateur ne fonctionne pas car la polarité est inversée: alors coupez le fil de sortie et ressoudez-le ou raccordez-le en inversant les fils : vous aurez inversé la polarité et ça marchera.
NE JETEZ PLUS VOS VIEUX ADAPTATEURS SECTEUR!



Mis à jour le 05/01/2020
