Avant gardiste dans la conception de ce type d'ampli et surtout son alimentation non traditionnelle, puis copié par d'autre par la suite, Bob Carver était un génie.

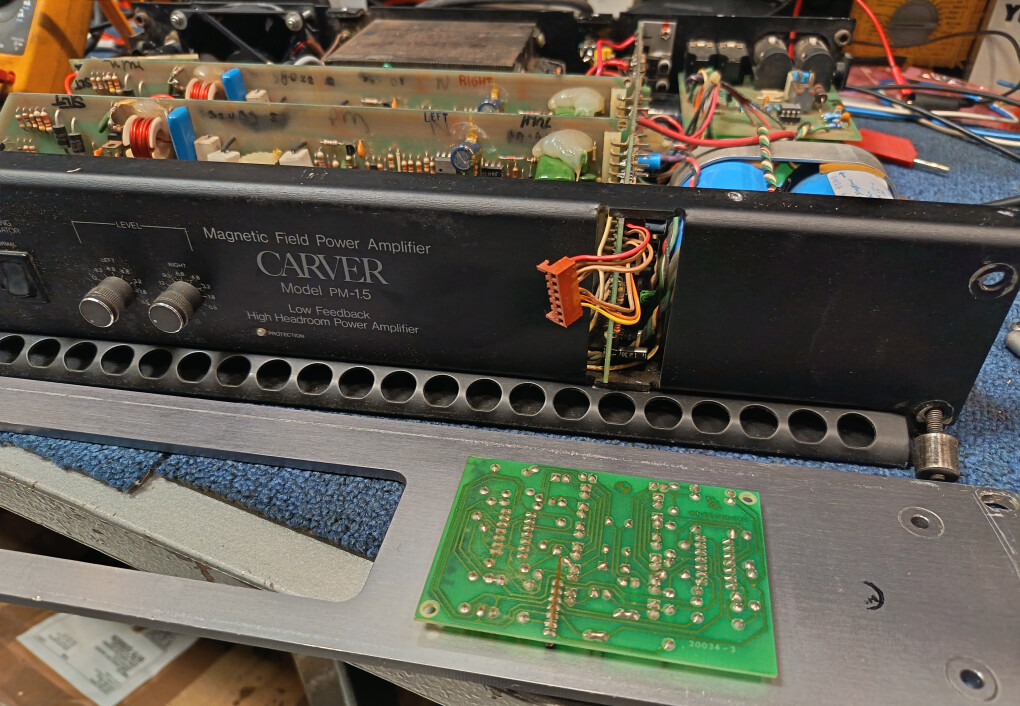

Mais pour ce qui est de l'intégration dedans, pour le SAV, c'est une galère, tout les fils entre cartes sont soudés, ça fait ampli prototypage ...
Donc, je fais profiter de ma réparation pour mon Carver PM 1.5 car parfois il ne démarrait pas à chaque fois.

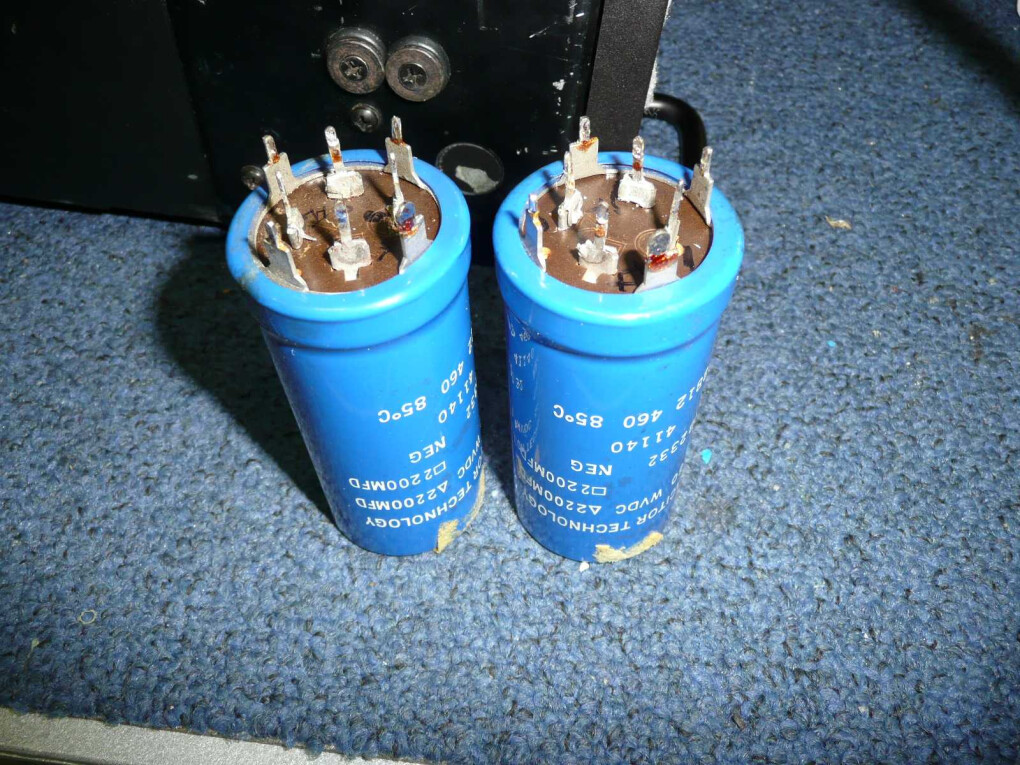

Ce sont les capacités de l'alimentation qui sont en défaut, C13 & C14, surtout une. Modèle double capas (2 en 1 boîtier) 2x2200uF/50V et 80V.

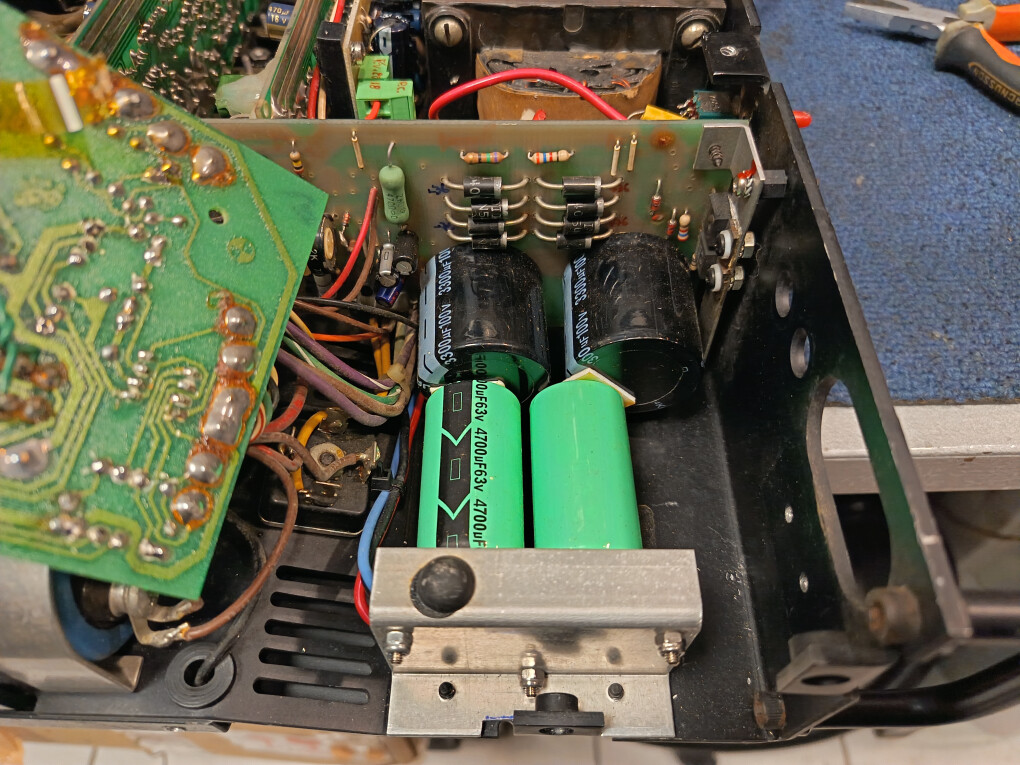

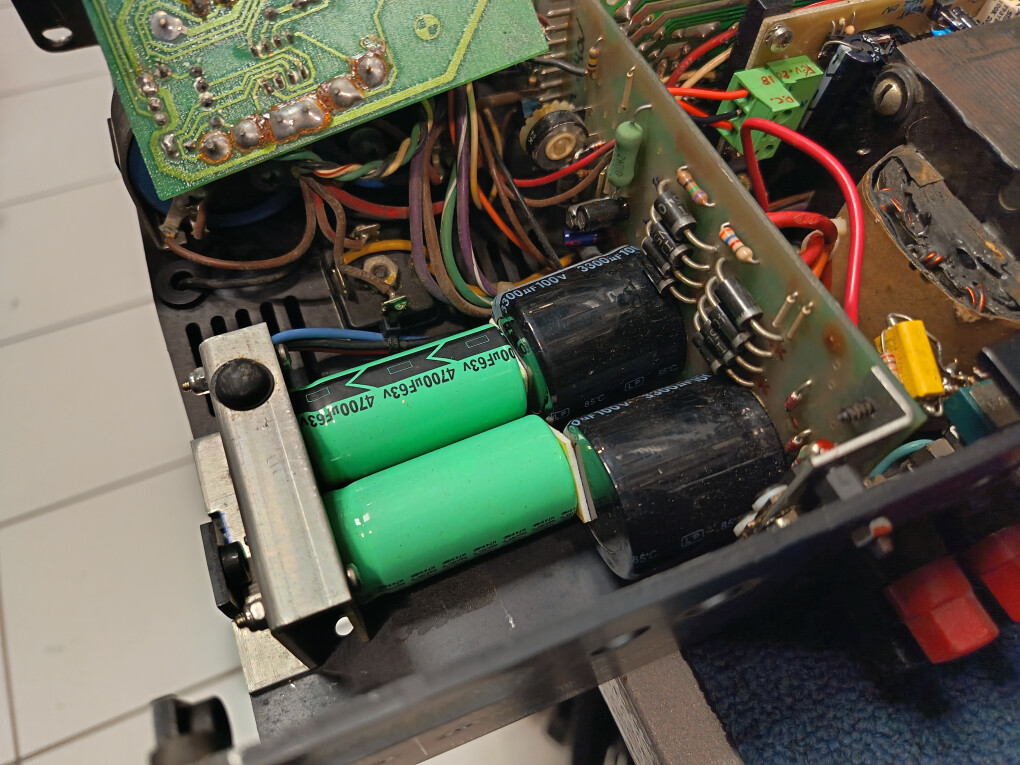

Une est HS. Elles filtrent le +/-36.6V et +/-76.6V. C'est la galère pour les sortir ! Tresse à dessouder pour les plots de soudures sous chacune. Introuvable, remplacées par des Snap-In, 4700uF/63V et 3300uF/100V (Condensateur électrochimique polarisé SNAP-IN de type C050 – C052) j'ai mis un peu plus en Farad.

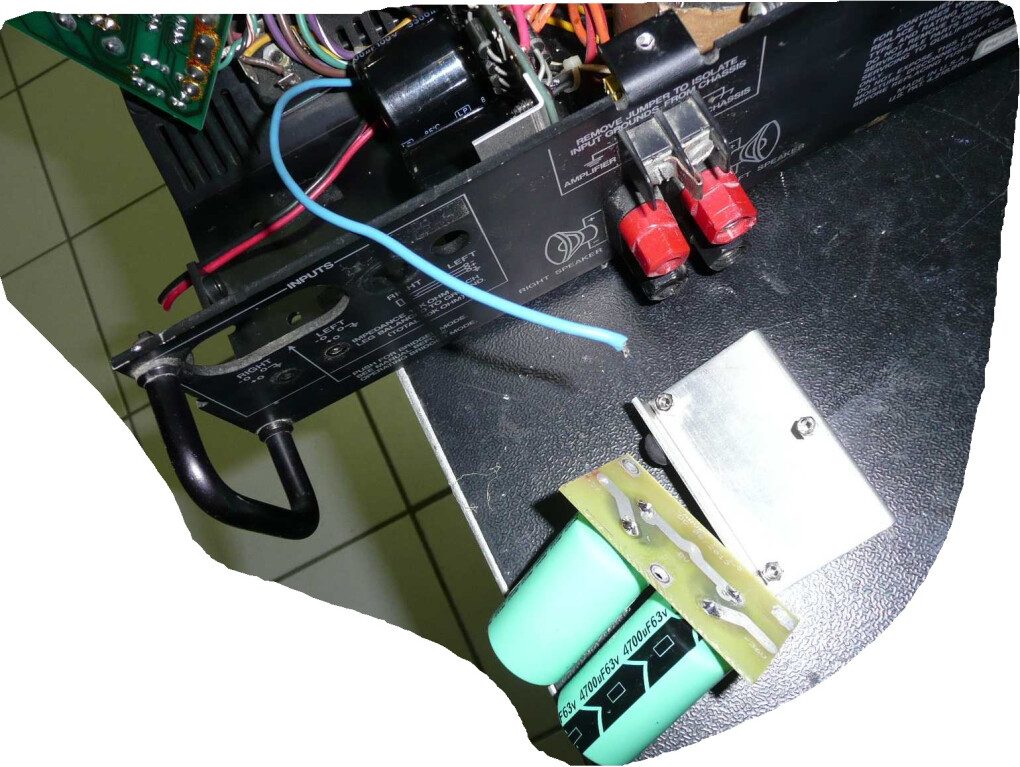

Un montage sur circuit imprimé maison et une tenue mécanique par pliage équerre alu ont été réalisés.

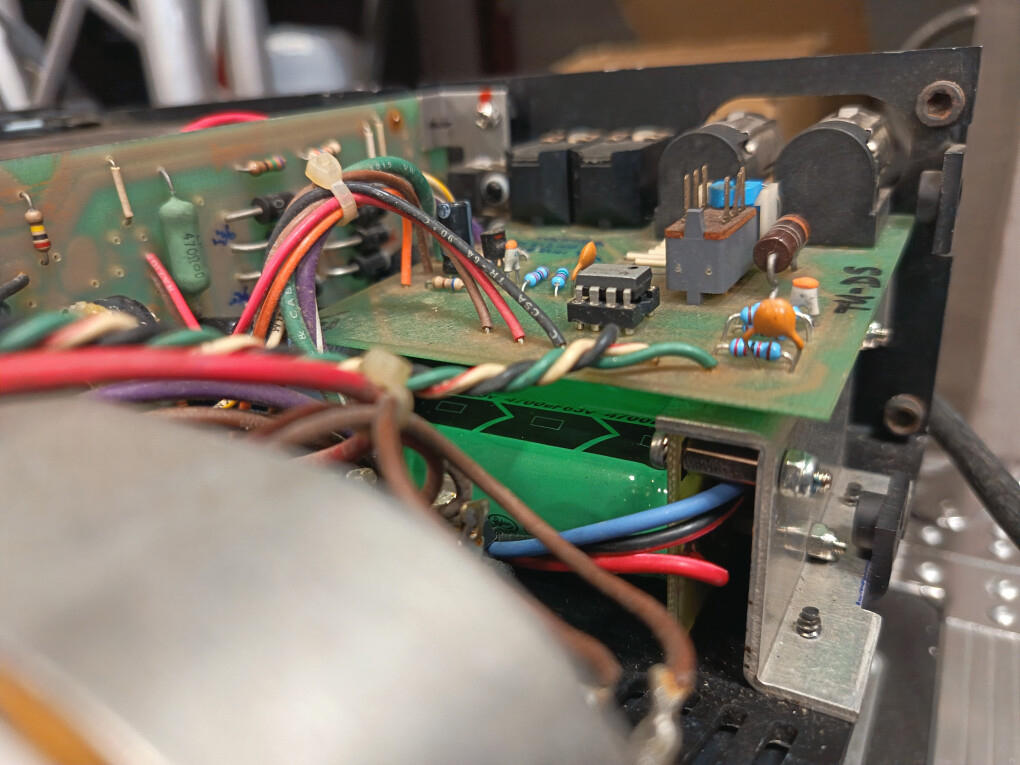

On aperçoit un peu le CI pour les 2 condos vert :

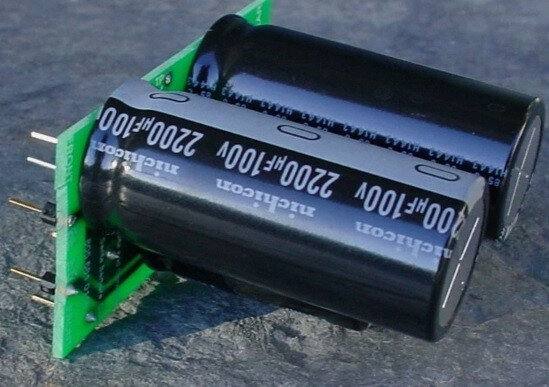

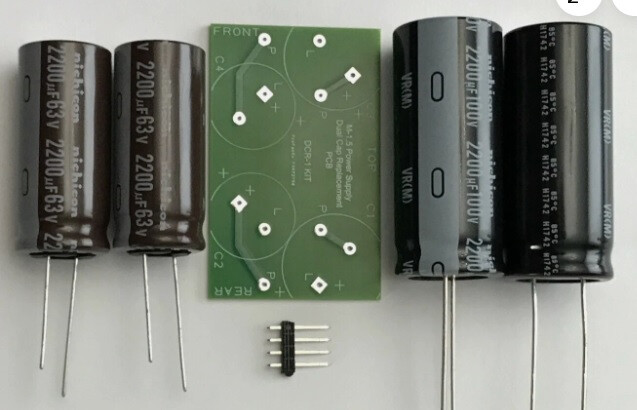

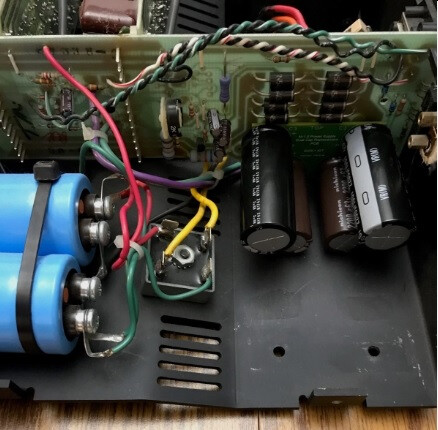

Il exixte aux USA (ebay) des kits :
Bon je préfère ma version, j'ai augmenté les capacités et elles sont plus grosses ..

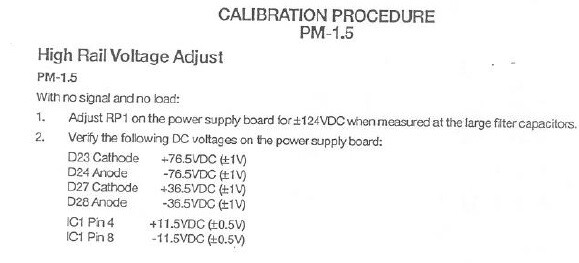

Un réglage des 3 rails d'alimentation sont obligatoires sous secteur 235V (et non plus 220v) !
Remplacement par un multitours fiable et réglage RP1
Toutes les petites capas 2,2uF, 10uF et 47uF de l'alim remplacées aussi.
Le "service manual" datant de 1992 préconisait de les remplacer.

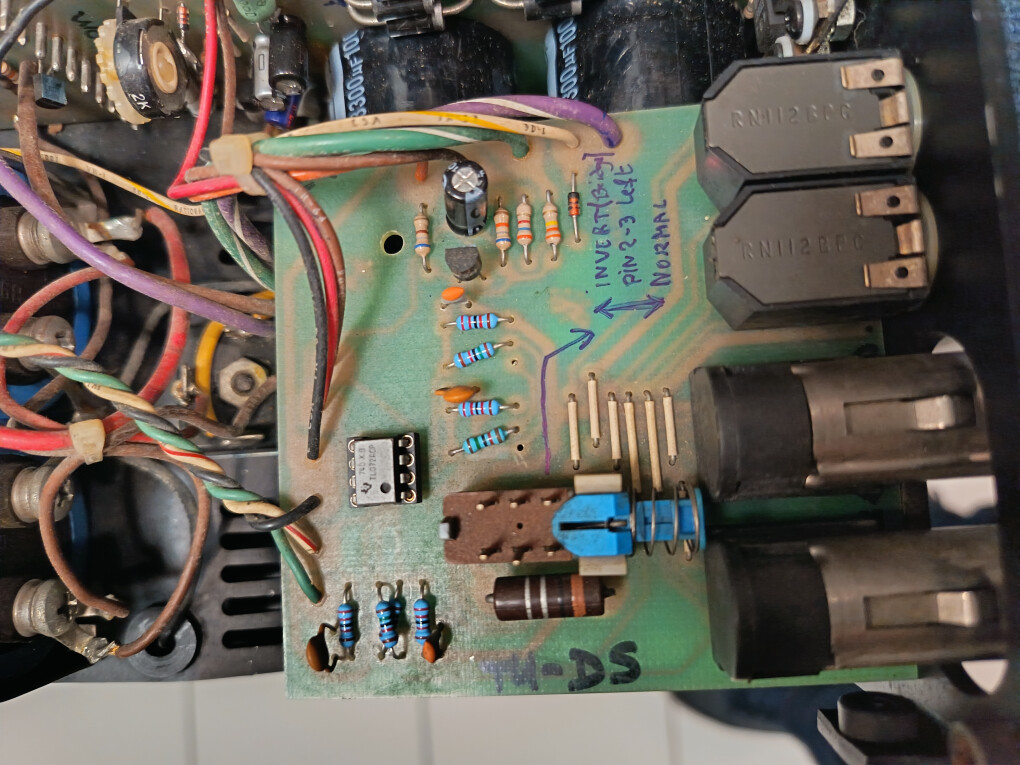

Pensez à mettre les entrées IN Jack & XLR en permutant point chaud et point froid via le switch sur la carte entrée (est câblé avec l'ancienne norme), ainsi que les valeurs des résistances comme le dit le service manual à la fin.

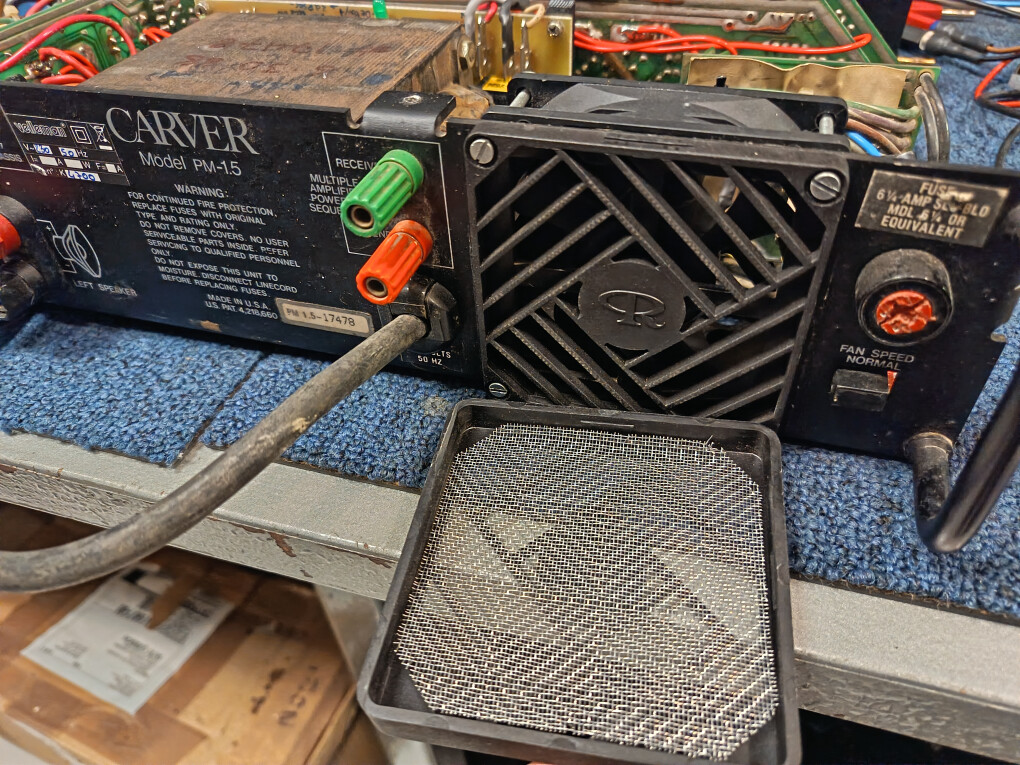

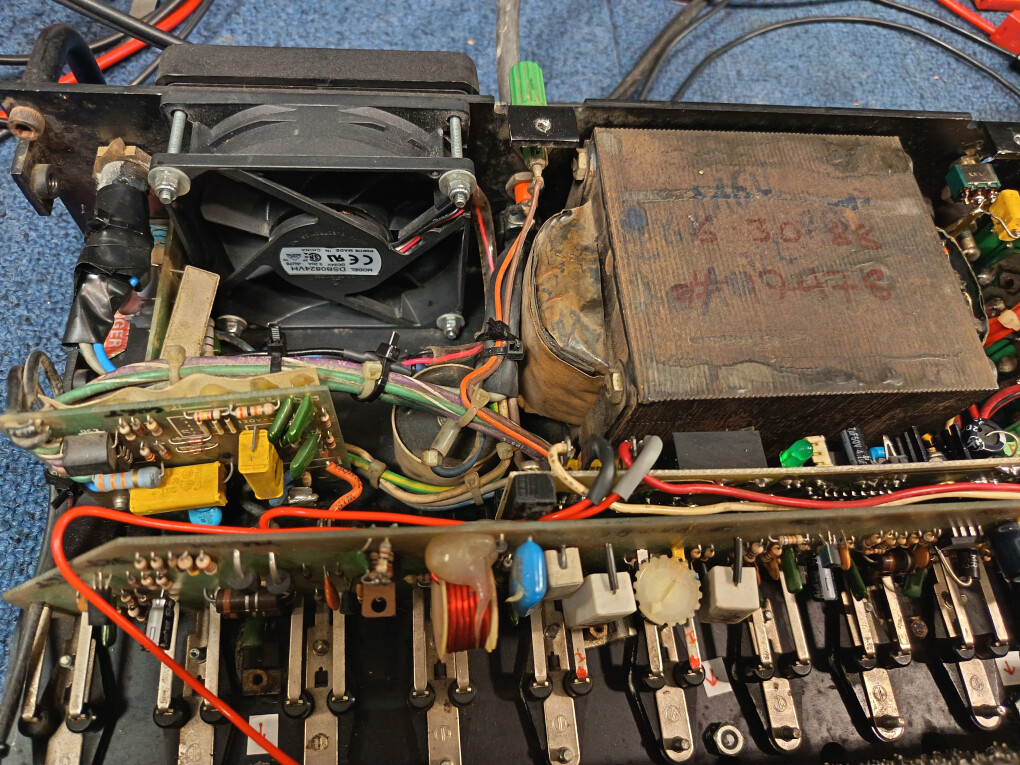

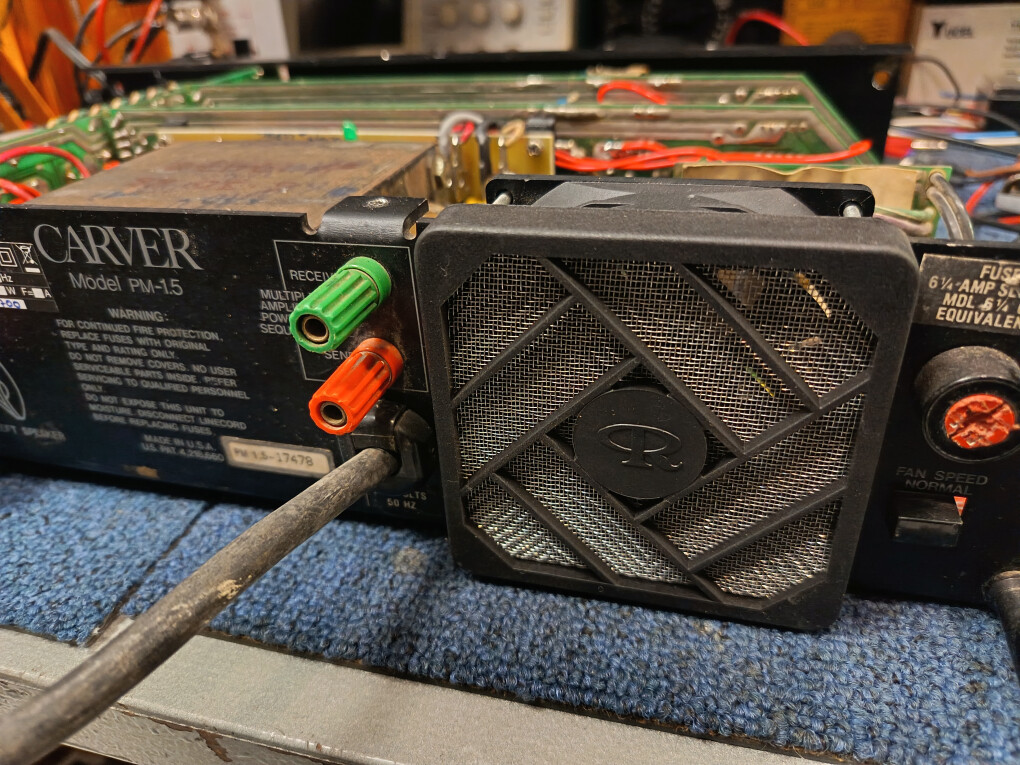

Le ventilateur est remplacé aussi par 1 modèle roulement à billes PAPST 80x80mm en 24V, 25dB.

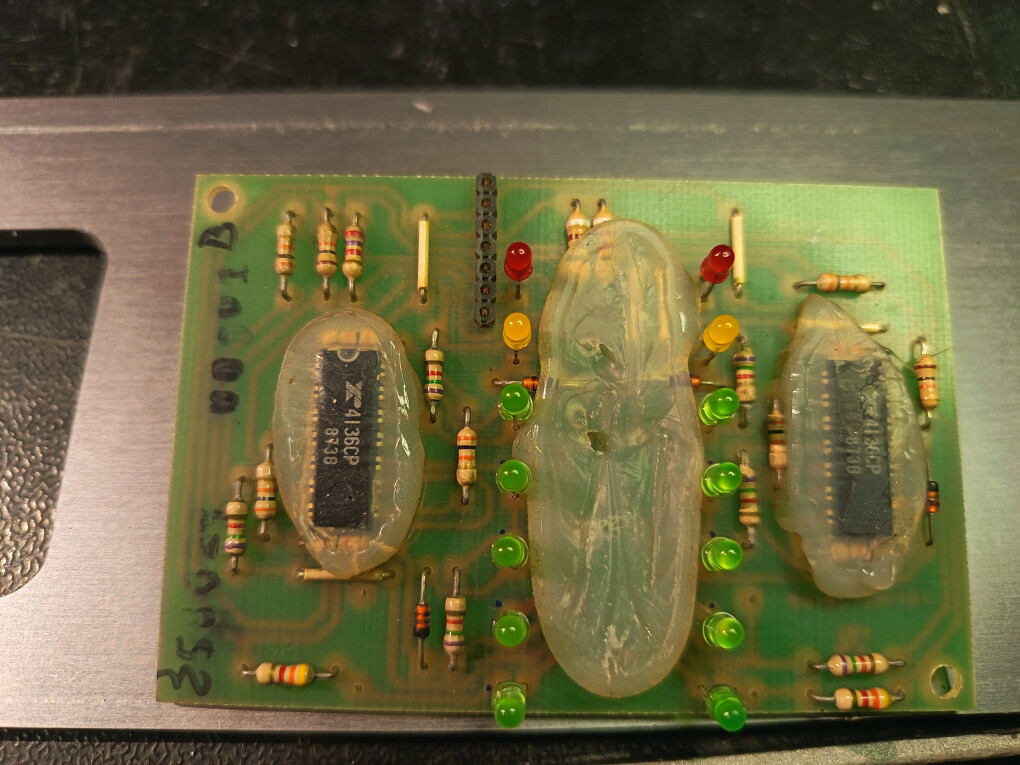

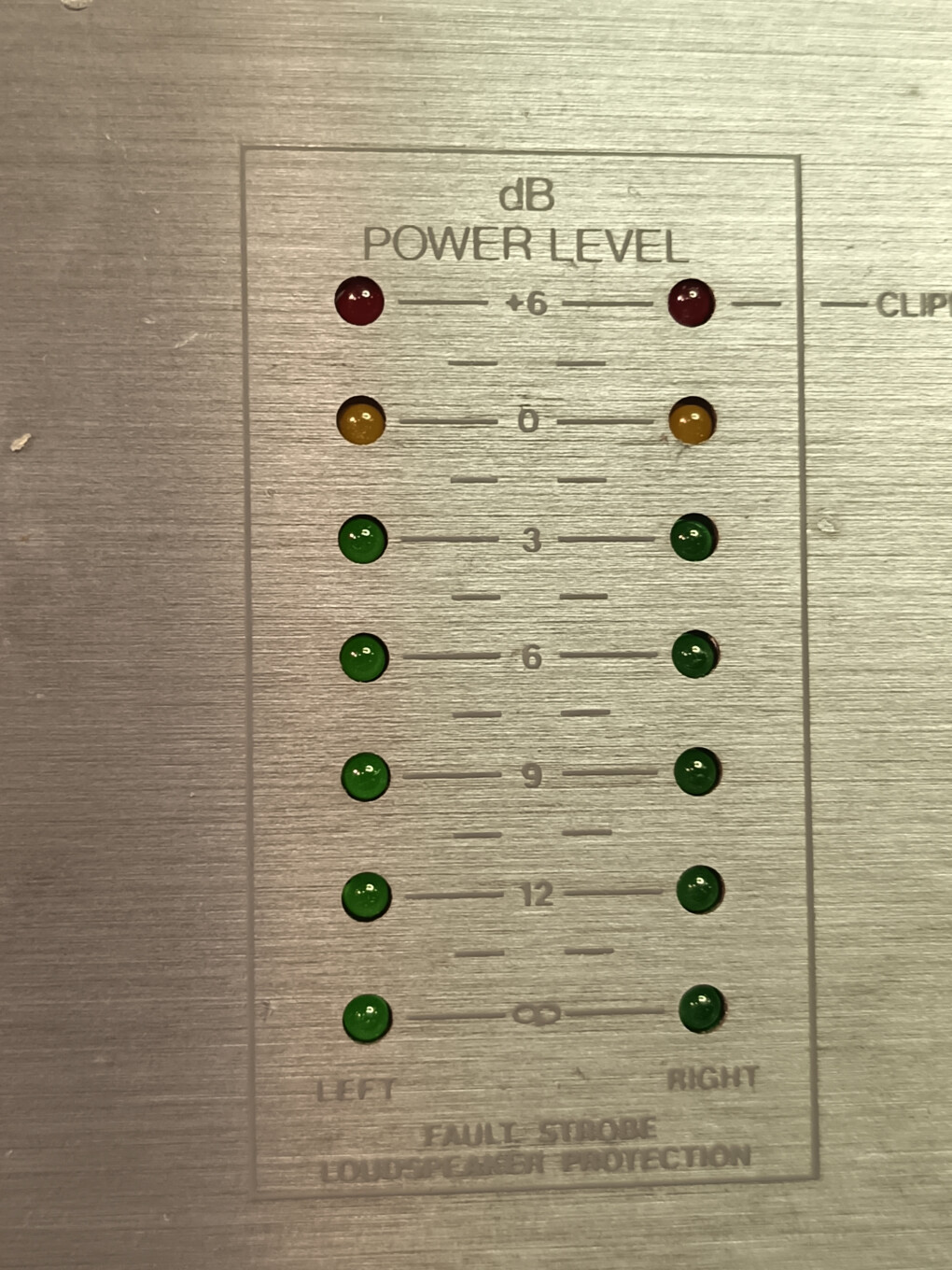

Une LED jaune +6dB en left est HS :
XP4236

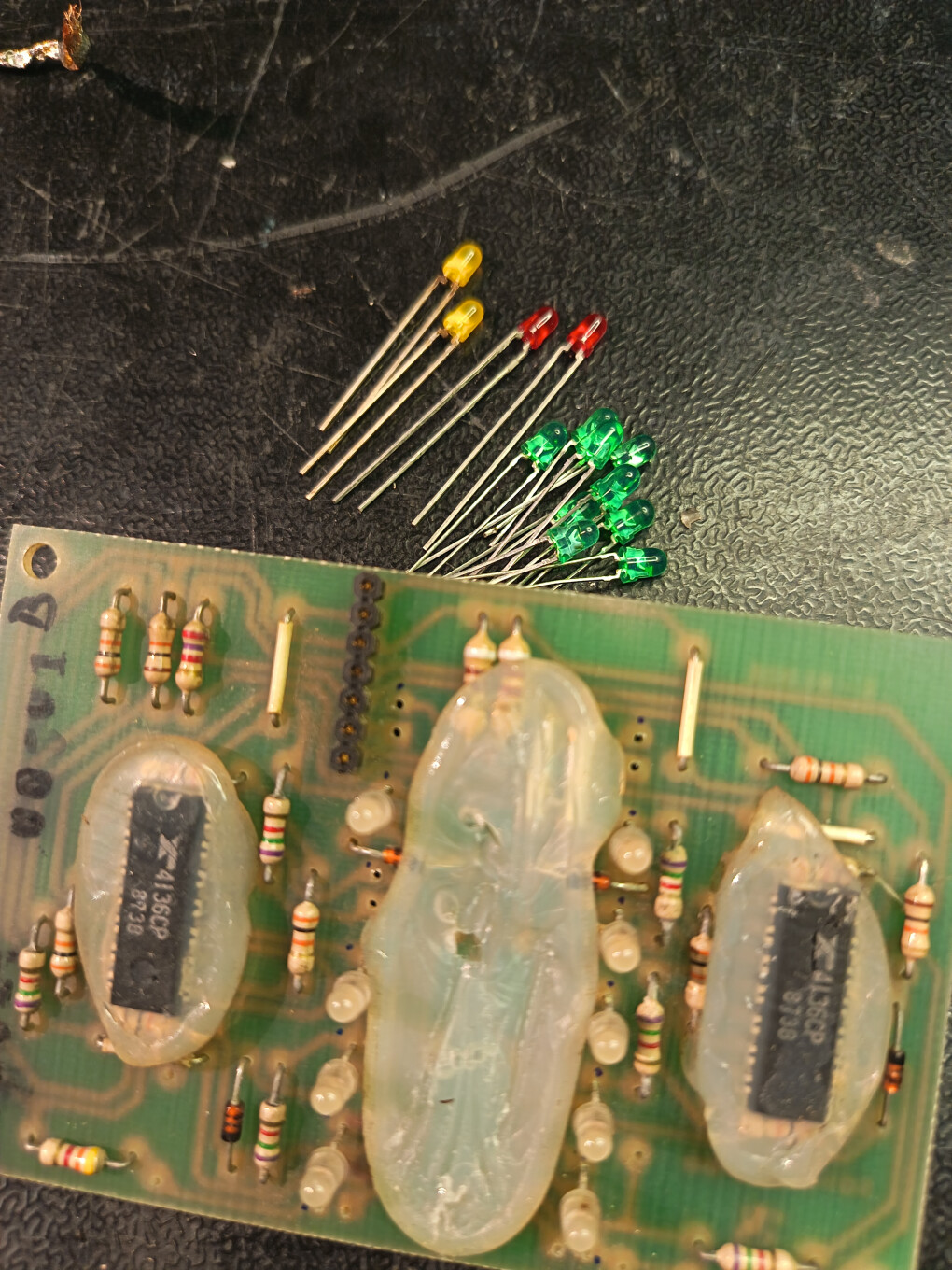

Et j'en profite pour remplacer toutes les LED avec des couleurs jaunes (ON), vertes (signal) et rouge (clip).
Le connecteur carte face AV rouge, sera ensuite collé (glue) sur son CI
C est mieux comme ça

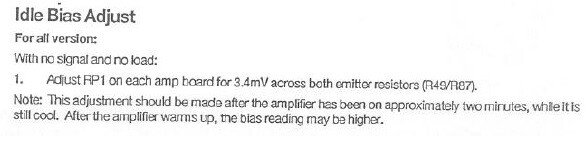

Une vérification et réglages des alimentations secondaires et des Bias (3.4mV, voir specs) sont à faire !

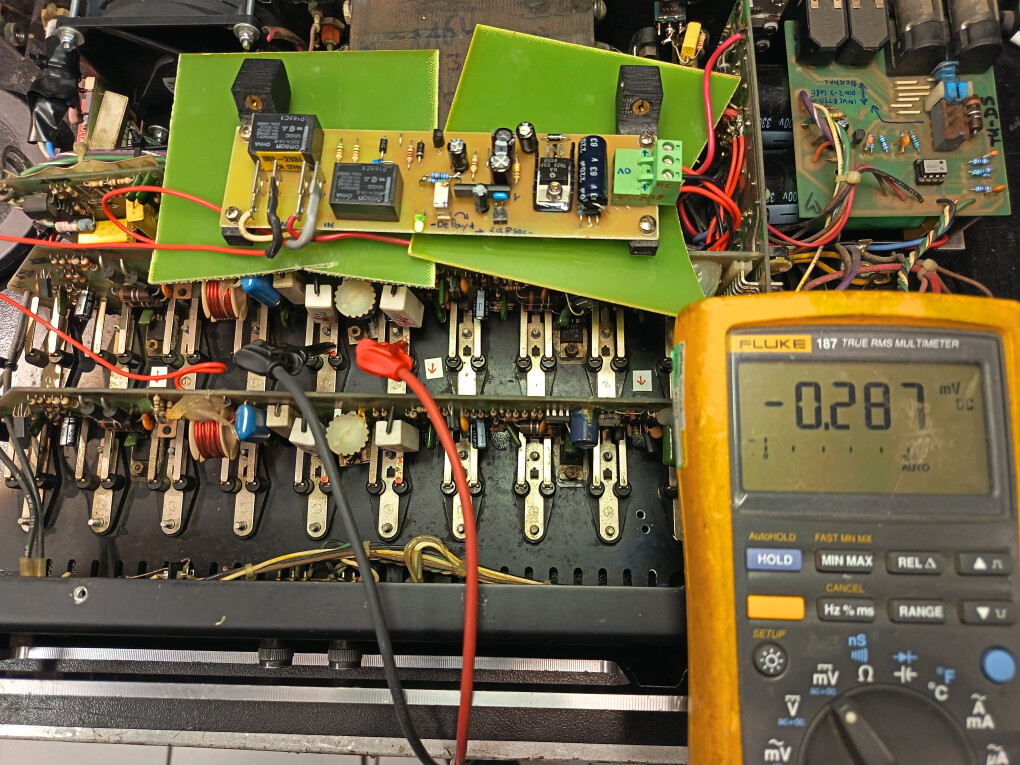

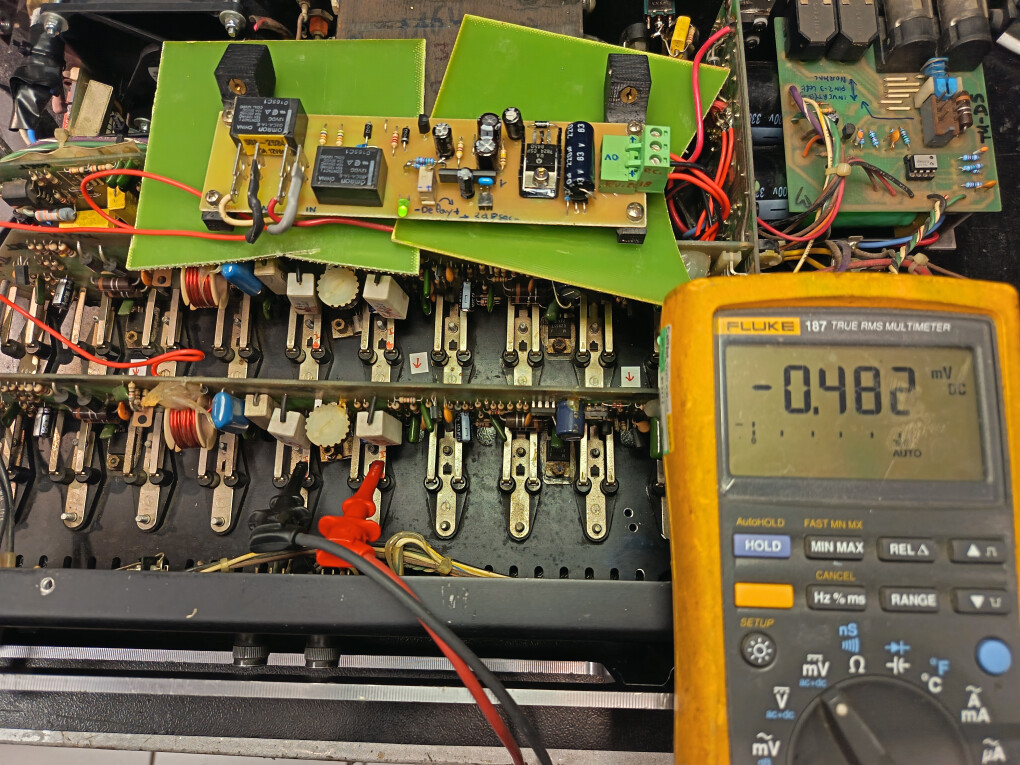

Au départ pas bon, 0.3mV :

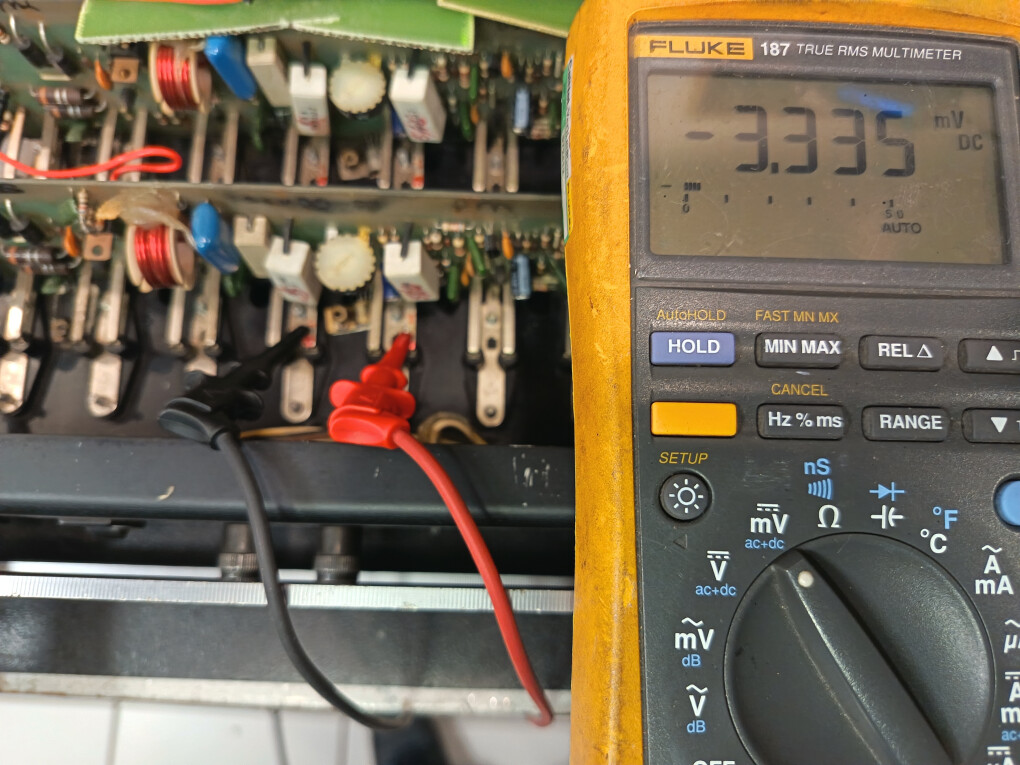

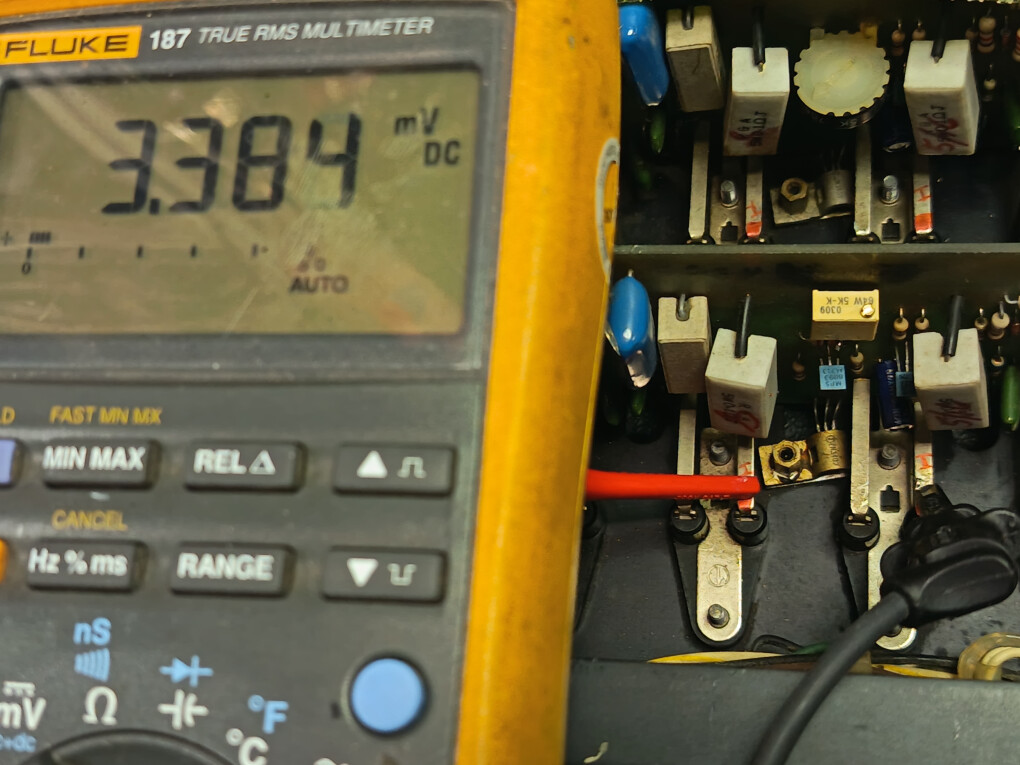

Puis 3.3mV @ T=2mn.

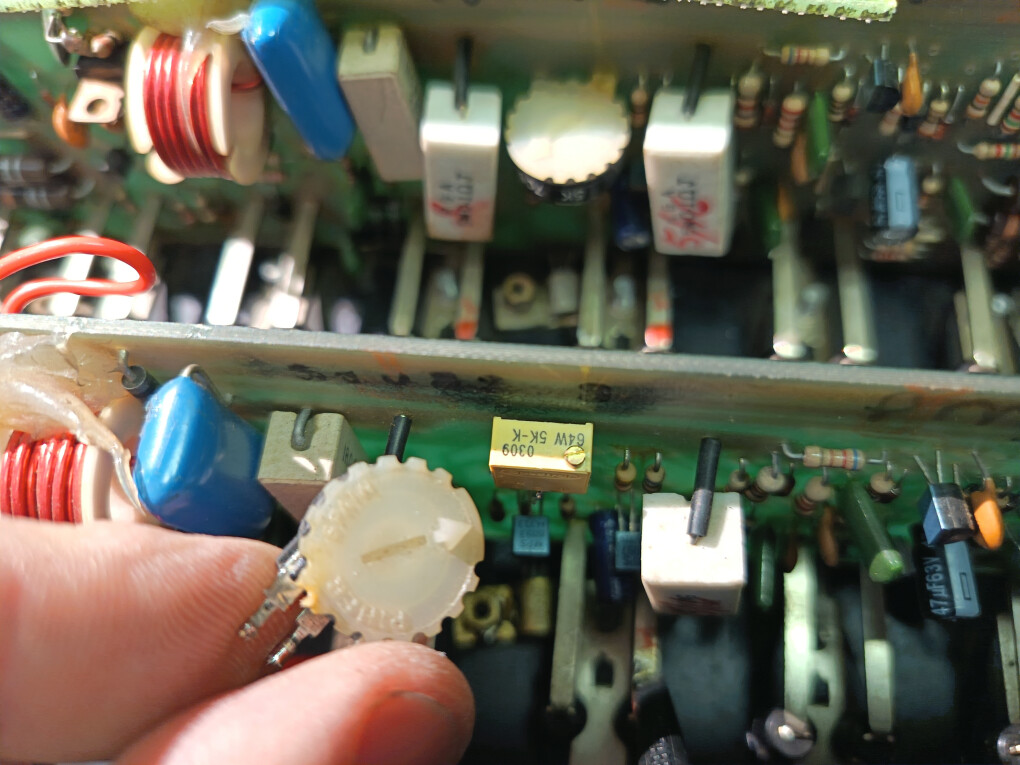

Mais je déteste ces trimmer, pas fiable, donc remplacement :

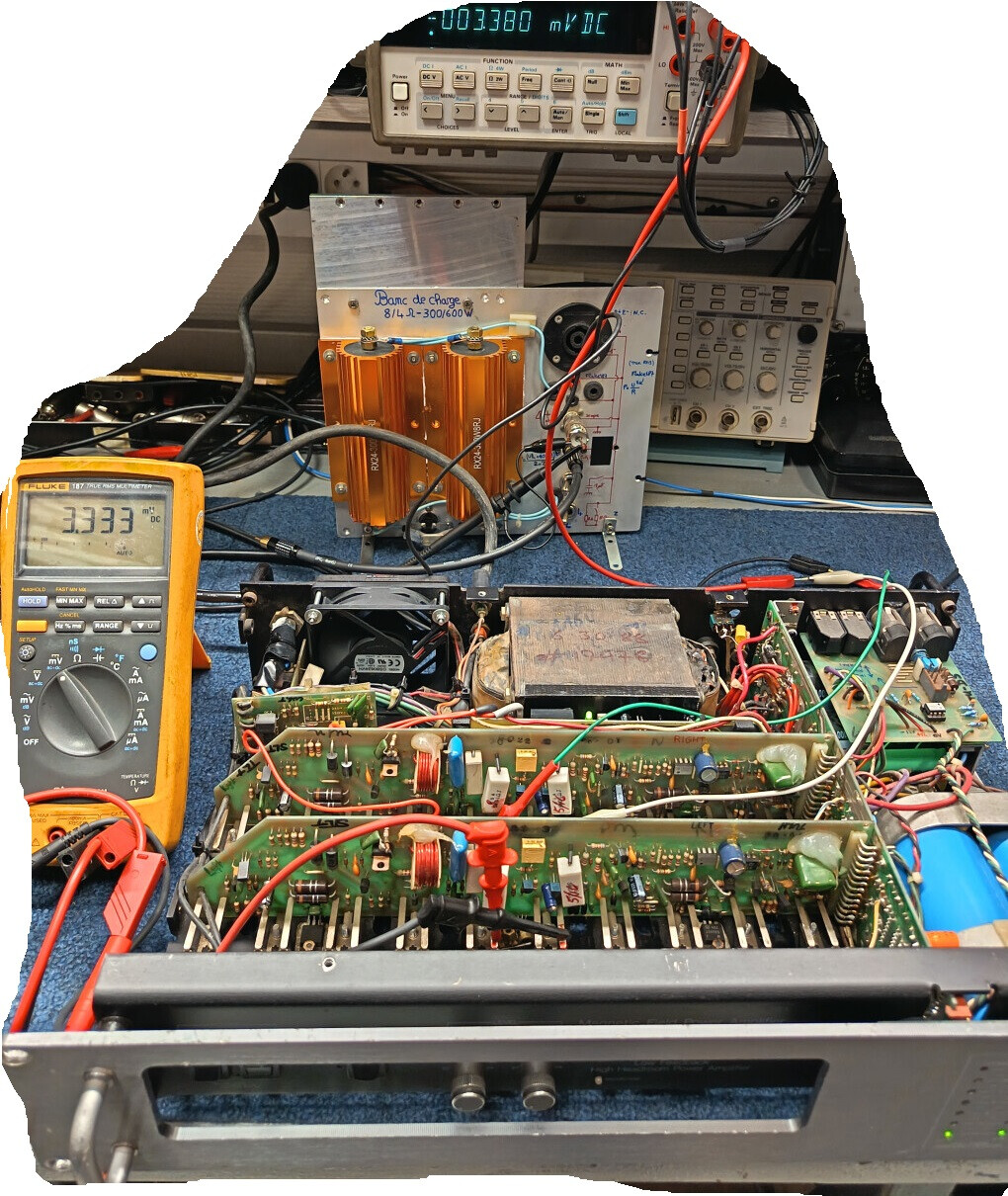

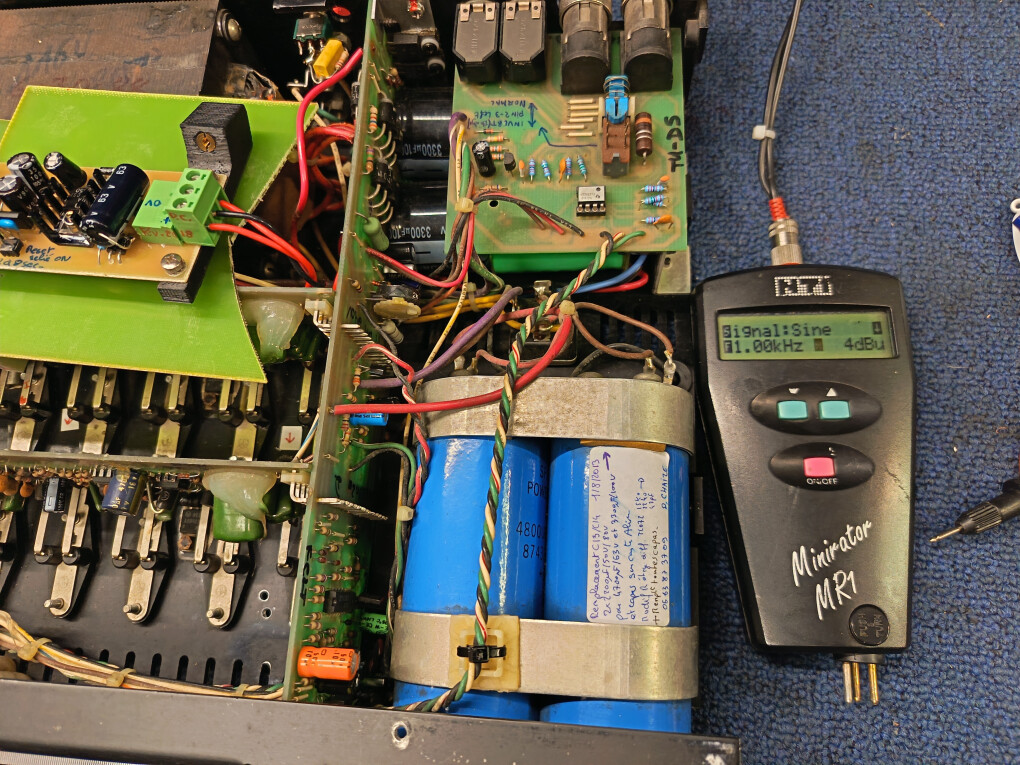

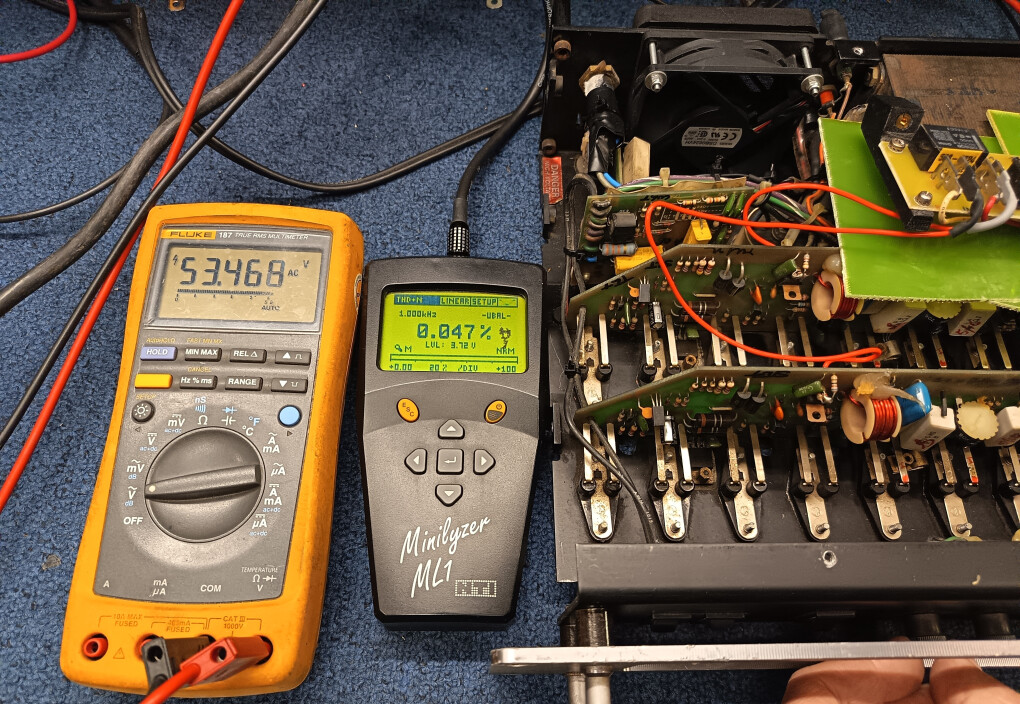

Test et mesures sous 8 ohms 53V ac, 1 canal, F=1kHz, +4 dB in :
P=350W sans pousser.
J'ai remarqué une distorsion sur l'alternance négative sur le côté droit.

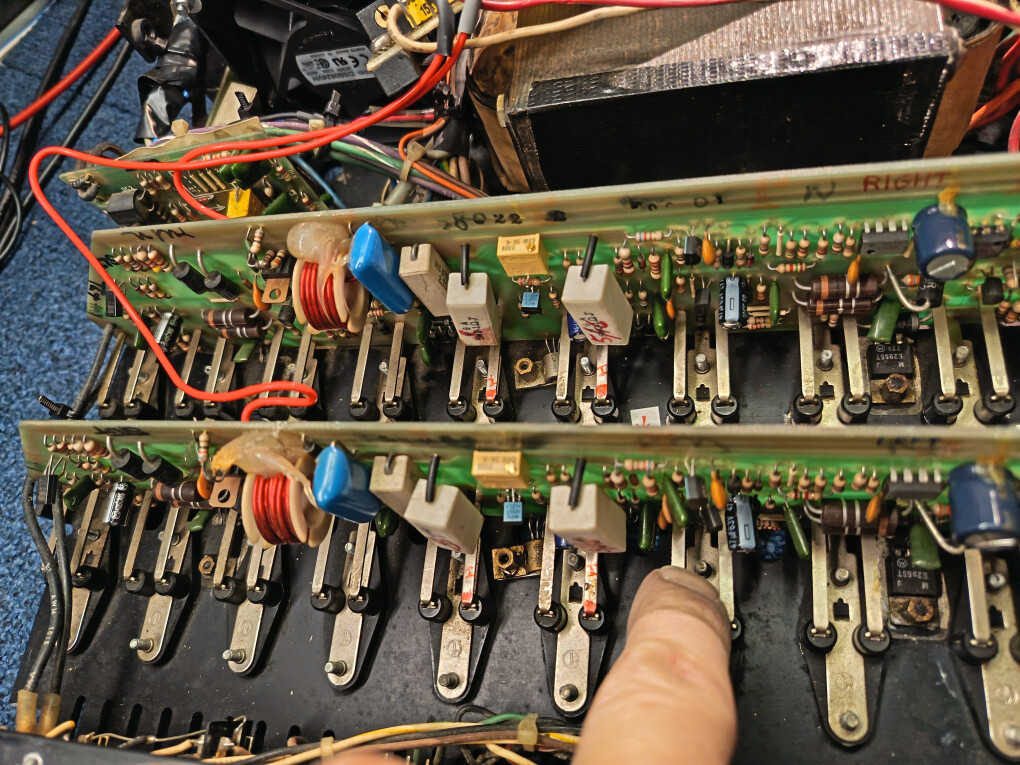

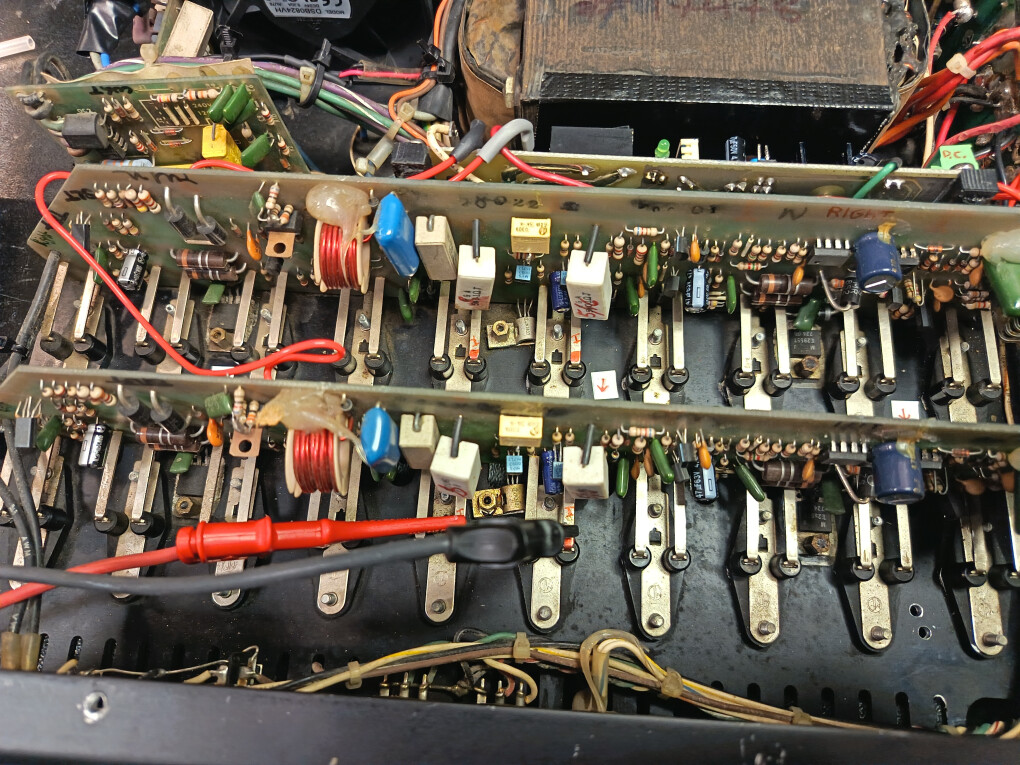

Après recherche il faut absolument refaire les soudures des supports TO3 au niveau des pattes des collecteurs sur les rails d'alim (+ et -) sur les 2 cartes ampli verticales.
En bougeait le CI, on peut voir difficilement des soudures sèches et les défauts :
MESURES pour 1 canal :
V out AC , F=1 kHz, Vin=4dBu, THD<0.05%
Sous 8 ohms (charge résistive) : V=60V soit 60x60/8= 450W (P=U²/R)
Sous 4 ohms : V=53V soit 700W
Et bien sûr valeurs inférieures avec les 2 canaux en charge sous 20Hz<BP<20kHz
Mais pour ce qui est de l'intégration dedans, pour le SAV, c'est une galère, tout les fils entre cartes sont soudés, ça fait ampli prototypage ...
Donc, je fais profiter de ma réparation pour mon Carver PM 1.5 car parfois il ne démarrait pas à chaque fois.
Ce sont les capacités de l'alimentation qui sont en défaut, C13 & C14, surtout une. Modèle double capas (2 en 1 boîtier) 2x2200uF/50V et 80V.
Une est HS. Elles filtrent le +/-36.6V et +/-76.6V. C'est la galère pour les sortir ! Tresse à dessouder pour les plots de soudures sous chacune. Introuvable, remplacées par des Snap-In, 4700uF/63V et 3300uF/100V (Condensateur électrochimique polarisé SNAP-IN de type C050 – C052) j'ai mis un peu plus en Farad.
Un montage sur circuit imprimé maison et une tenue mécanique par pliage équerre alu ont été réalisés.
On aperçoit un peu le CI pour les 2 condos vert :
Il exixte aux USA (ebay) des kits :
Bon je préfère ma version, j'ai augmenté les capacités et elles sont plus grosses ..
Un réglage des 3 rails d'alimentation sont obligatoires sous secteur 235V (et non plus 220v) !
Remplacement par un multitours fiable et réglage RP1
Toutes les petites capas 2,2uF, 10uF et 47uF de l'alim remplacées aussi.
Le "service manual" datant de 1992 préconisait de les remplacer.
Pensez à mettre les entrées IN Jack & XLR en permutant point chaud et point froid via le switch sur la carte entrée (est câblé avec l'ancienne norme), ainsi que les valeurs des résistances comme le dit le service manual à la fin.
Le ventilateur est remplacé aussi par 1 modèle roulement à billes PAPST 80x80mm en 24V, 25dB.
Une LED jaune +6dB en left est HS :
XP4236
Et j'en profite pour remplacer toutes les LED avec des couleurs jaunes (ON), vertes (signal) et rouge (clip).
Le connecteur carte face AV rouge, sera ensuite collé (glue) sur son CI
C est mieux comme ça
Une vérification et réglages des alimentations secondaires et des Bias (3.4mV, voir specs) sont à faire !
Au départ pas bon, 0.3mV :
Puis 3.3mV @ T=2mn.
Mais je déteste ces trimmer, pas fiable, donc remplacement :
Test et mesures sous 8 ohms 53V ac, 1 canal, F=1kHz, +4 dB in :
P=350W sans pousser.
J'ai remarqué une distorsion sur l'alternance négative sur le côté droit.
Après recherche il faut absolument refaire les soudures des supports TO3 au niveau des pattes des collecteurs sur les rails d'alim (+ et -) sur les 2 cartes ampli verticales.
En bougeait le CI, on peut voir difficilement des soudures sèches et les défauts :
MESURES pour 1 canal :
V out AC , F=1 kHz, Vin=4dBu, THD<0.05%
Sous 8 ohms (charge résistive) : V=60V soit 60x60/8= 450W (P=U²/R)
Sous 4 ohms : V=53V soit 700W
Et bien sûr valeurs inférieures avec les 2 canaux en charge sous 20Hz<BP<20kHz
Posts techniques déposés gracieusement.
Je ne résous pas vos pannes, ne fais pas de support technique. "L'électronique demande un niveau d'études minimum".
