24 Septembre 2012 à 11:59 (modifié le 25 Septembre 2012 à 16:07)CA9 réparé
#1
Electronicien de métier, je me suis penché sur un CA9 en panne.
Très bien réalisé, j'ai pu donc le dépanner, côté droit en panne.
(Détails des réparations un peu plus tard ...)
David (St-Etienne 42)
Posts techniques déposés gracieusement.
L'électronique demande un certain niveau d'études (compréhension et maîtrise), et, beaucoup d'expérience pratique.
zappy zappo
638
Posteur·euse AFfolé·e
Membre depuis 14 ans
24 Septembre 2012 à 12:20
#2
Un peu plus de précisions seraient les bienvenues !
Je suis moi même dans l'électronique, et possesseur d'un CA9 (en parfait état cela dit), mais je trouve que ton post mériterait d'être un peu plus étoffé, ne serait-ce que pour assouvir la curiosité de tes lecteurs ;D
Ne prenez pas la vie au sérieux, de toute façon vous n'en sortirez pas vivant.
Sirius Sound & Light
1315
AFicionado·a
Membre depuis 21 ans
19 Juillet 2013 à 20:10
#3
Salut,
Etonant, tu dis il y a 10 mois qu'il est réparé et maintenant qu'il ne l'est pas ?
Fake ? Ton espoir a dépassé tes compétences ?
Des photos ? Des infos ?
Dorénavant, je ne met plus aucun post de solutions sur les forums.
Salut,
Sauf erreur de ma part, il n'y a pas eu de post de solution. Je vois aussi que tu as supprimé ton post précédent où tu dis qu'il n'est pas réparé.
J'ai surement été agressif, je te prie de m'excuser.
Maintenant si tu as réellement des informations à partager et que tu as créé un sujet pour l'occasion, ne te retiens pas de le faire.
19 Octobre 2019 à 15:39 (modifié le 17 Janvier 2026 à 14:23)
#6
Pour info tardive, c'est une version 2, sur la carte préampli (carte 26D2689-03 JTA5/96), ce sont les diodes zener 1N5357B (20V 5W) qui étaient en court-circuit francs.
Ainsi que des résistances de R51 2K2 et la 47 ohms, Q10 2N5401,Q8 2n5551, D16 1N4148 tous HS
Et le transistor darlington TO92 NPSA29 (=MPSA29) est équivalent au BC372.
La carte est un CI en 4 couches !
Pour le réglage I bias (Iddle current ou courant de repos) sur les anciens modèles, mettre un Voltmètre aux extrêmités des R 0.33/5W près du potentiomètre de 250 ohms de réglage en soudant et sortant 2 fils. Régler RV1 à 30mV en démarrant doucement avec un variac !
J'ai remplacé les potentiomètres car la piste carbone présentait un défaut de contact (1996), d'où un réglage avec un mauvais contact et U trop bas. en gros la valeur de RV1 est proche de 50 ohms

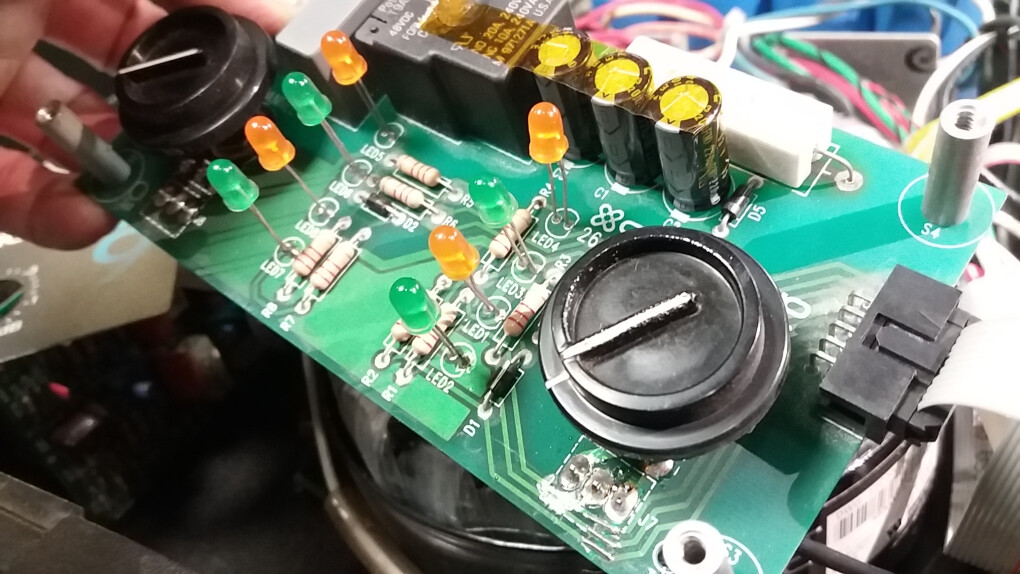

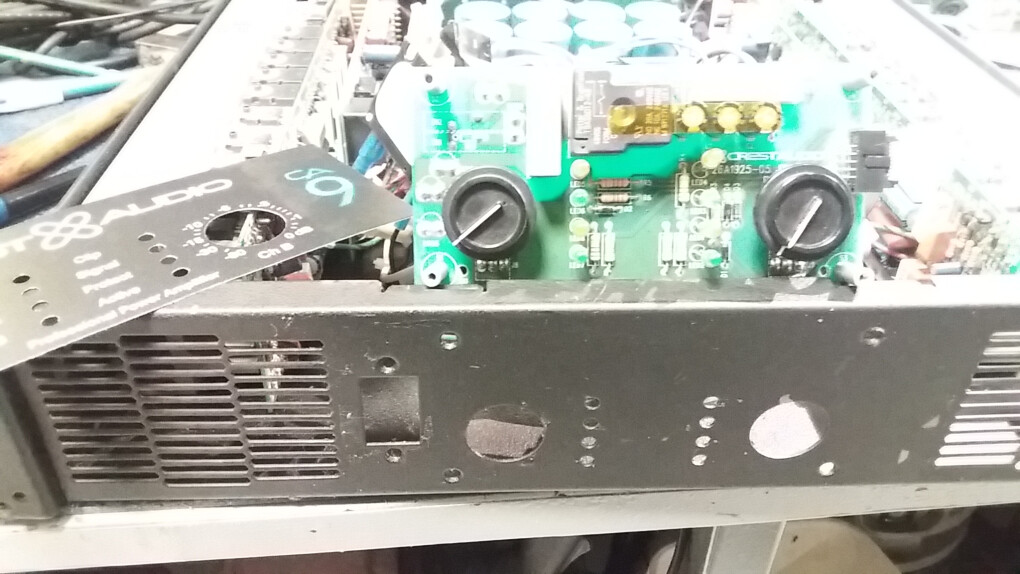

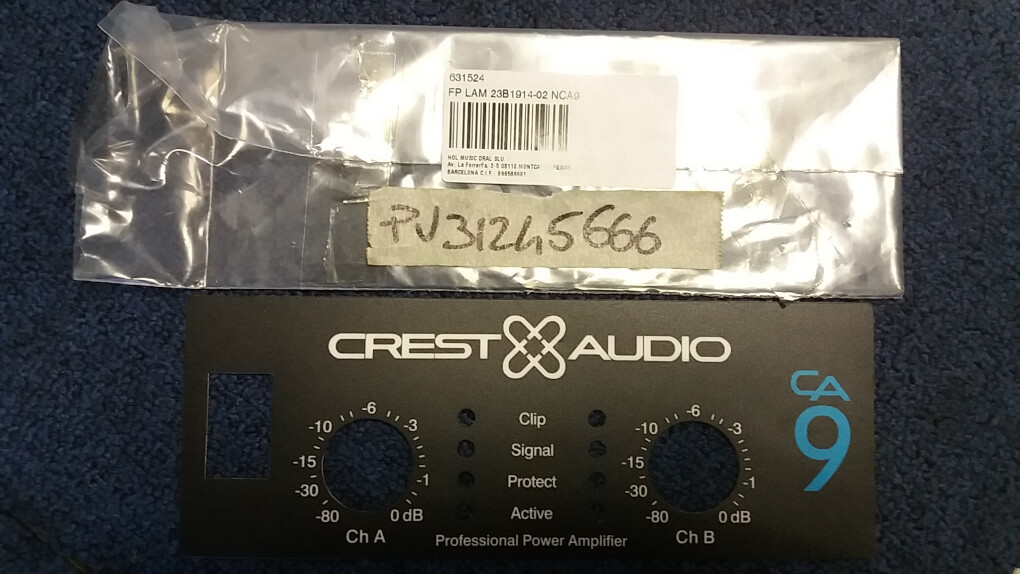

Réf autocollant face avant, déchiré lors du SAV afin de retirer la carte visualisation LED :
