EMB P800 A3S - en protection
- 4 réponses
- 2 participants
- 364 vues
- 2 followers

davidcab
1145

AFicionado·a
Membre depuis 21 ans

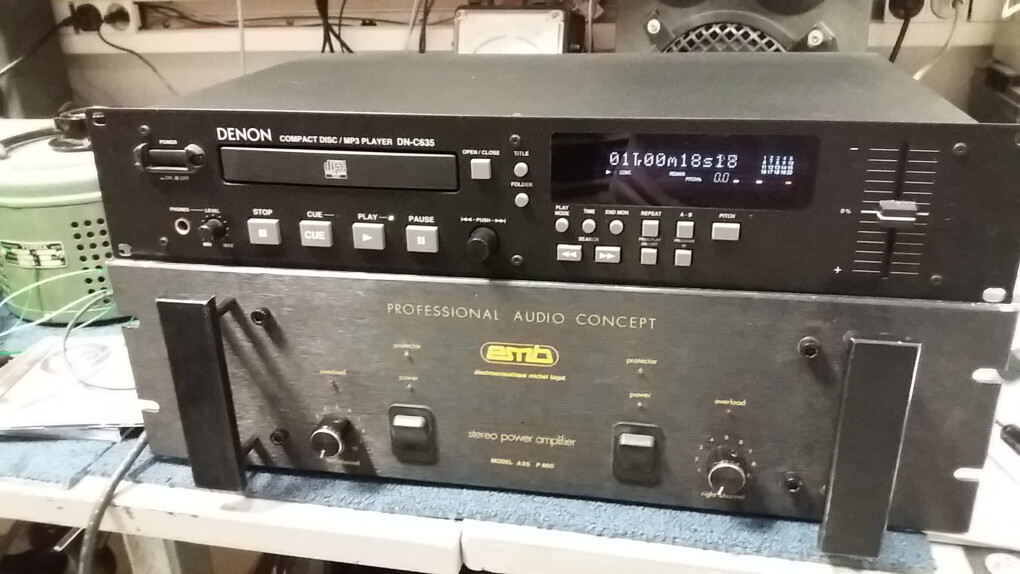

Sujet de la discussion Posté le 22/06/2024 à 23:41:41EMB P800 A3S - en protection
LED jaune allumées, relais ne collent pas.

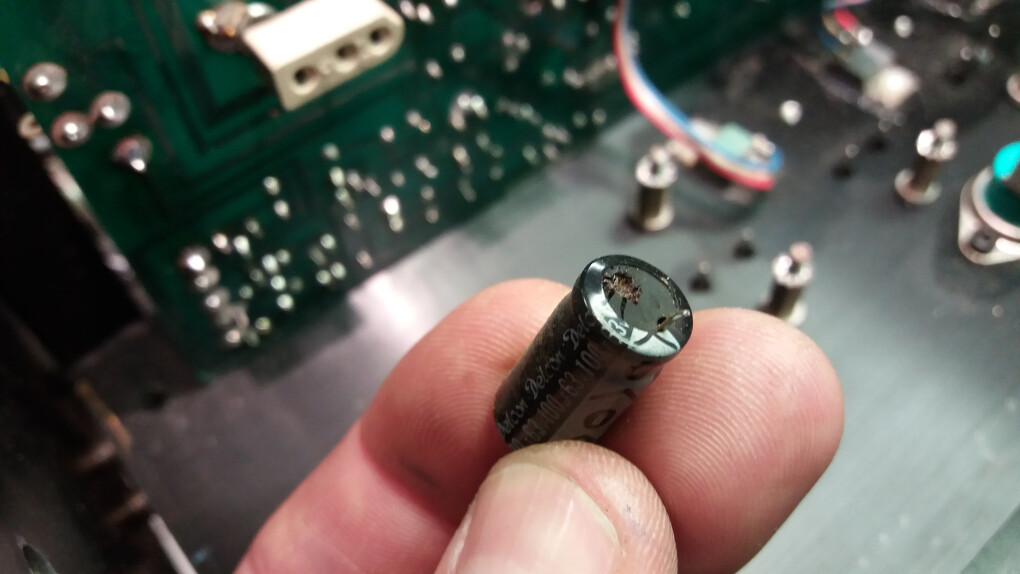

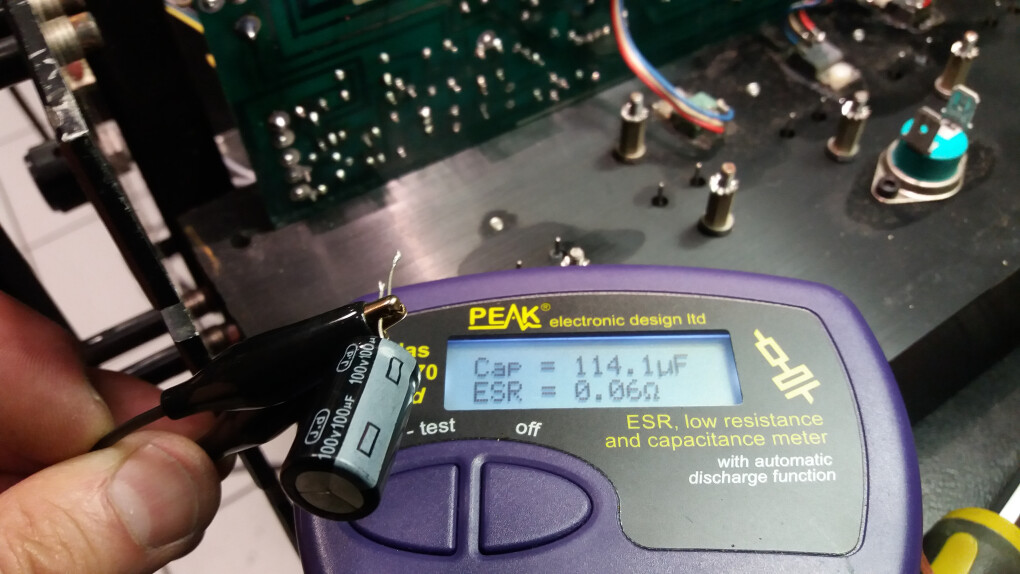

Sur la partie alimentation détection DC, les condensateurs de 100uF 63V sont complètement HS sur les 2 voies (après le redressement du 50V AC).
Mettez des versions 100V pour les 2 vers le fil du 50V ac qui vient du transfo, les autres peuvent rester en 63V (filtrage zener)
Et en plus un relais FINDER ( normalement 60.42 BS 3955 en 48V) était en version 230V ...!!!!

Remplacement de tous les chimiques, inversion polarité +/- sur XLR (PIN 2 signal ; 1 et 3 GND)

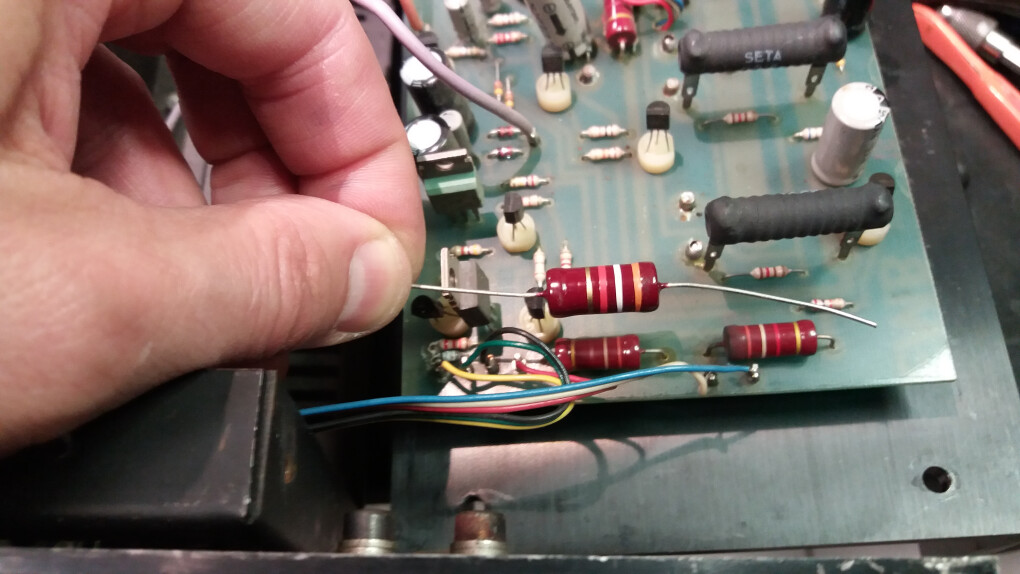

Remplacement d'une 3k9 3W par une valeur de puissance supérieure 5W (1 par carte à remplacer, pas toutes)

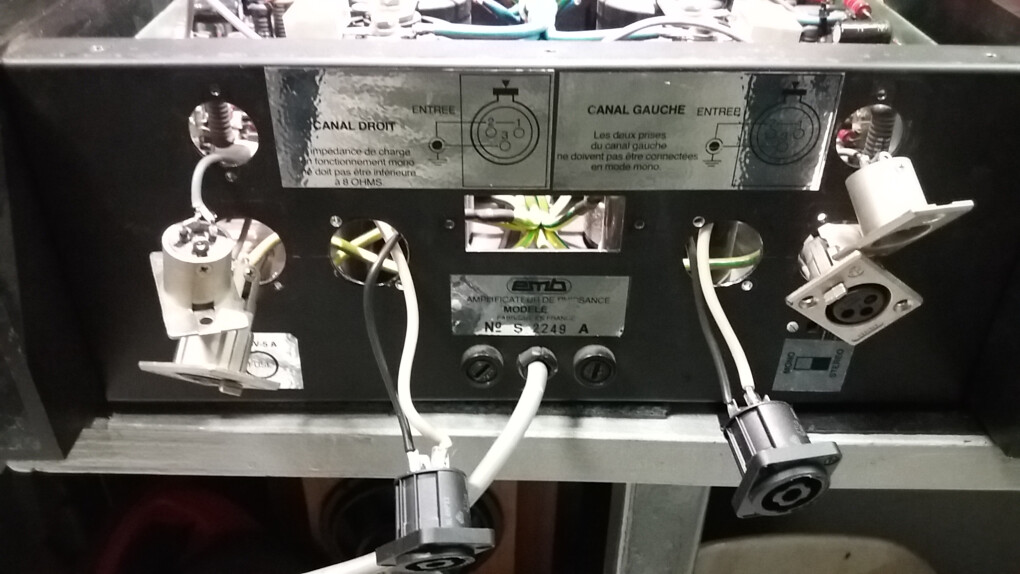

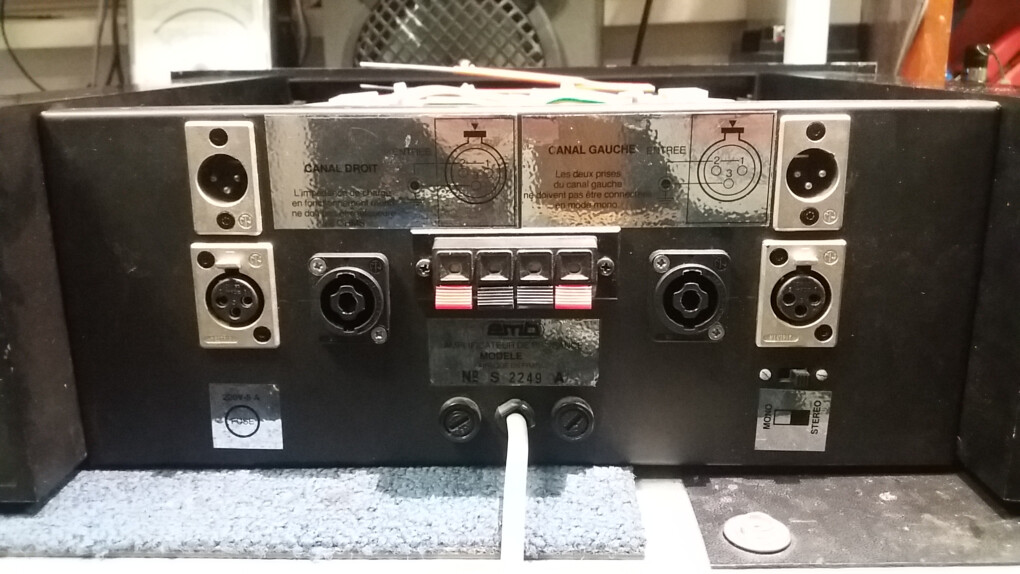

Remplacement des borniers HP par des Neutrik Speakon (gros travail)

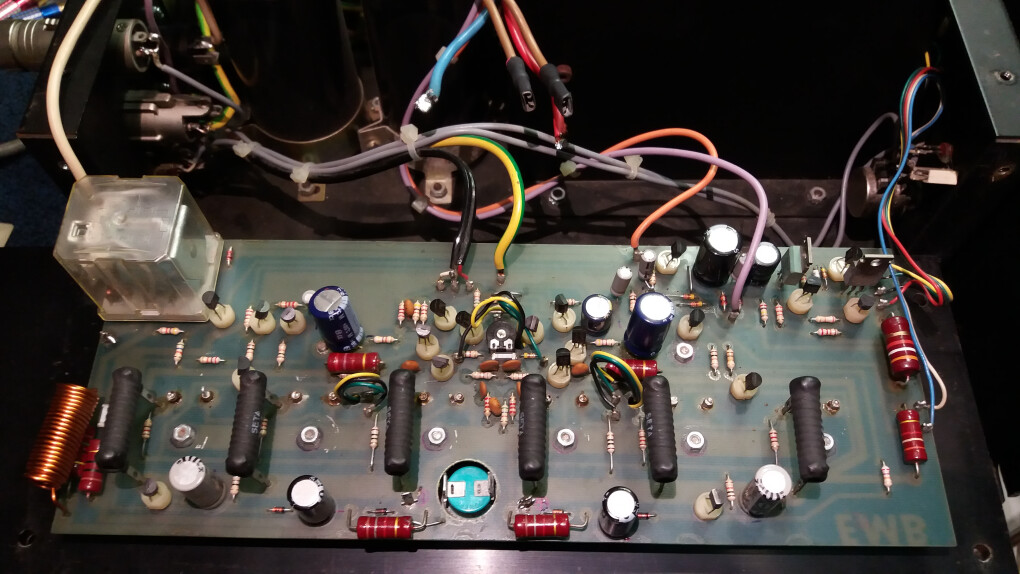

Réfection soudures, coupure pattes composant (trop long après soudures d'origine !)

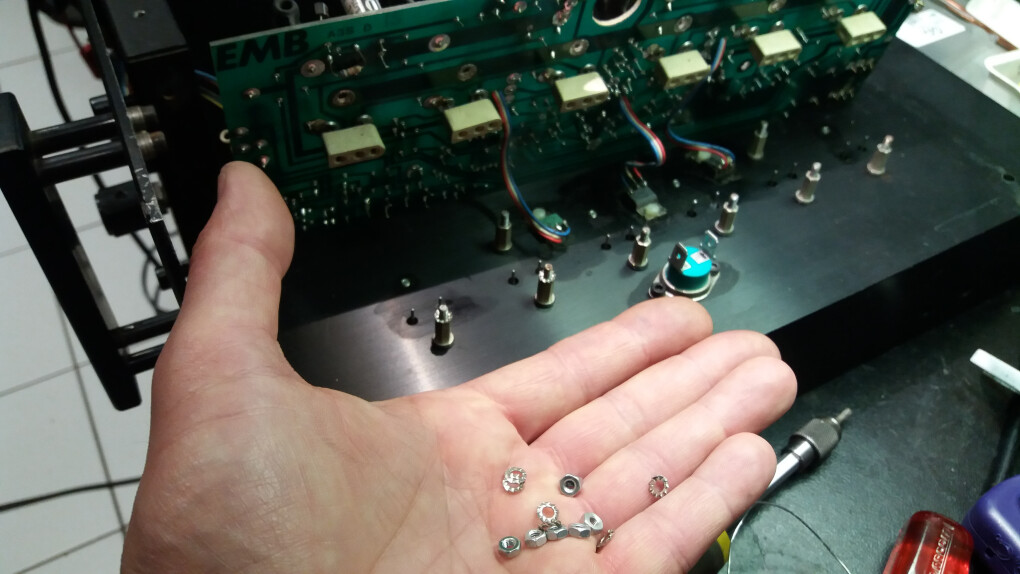

Les picots CI d'alimentation +/-VCC ne tiennent pas dans le temps, à remplacer par quelquechose de plus sérieux

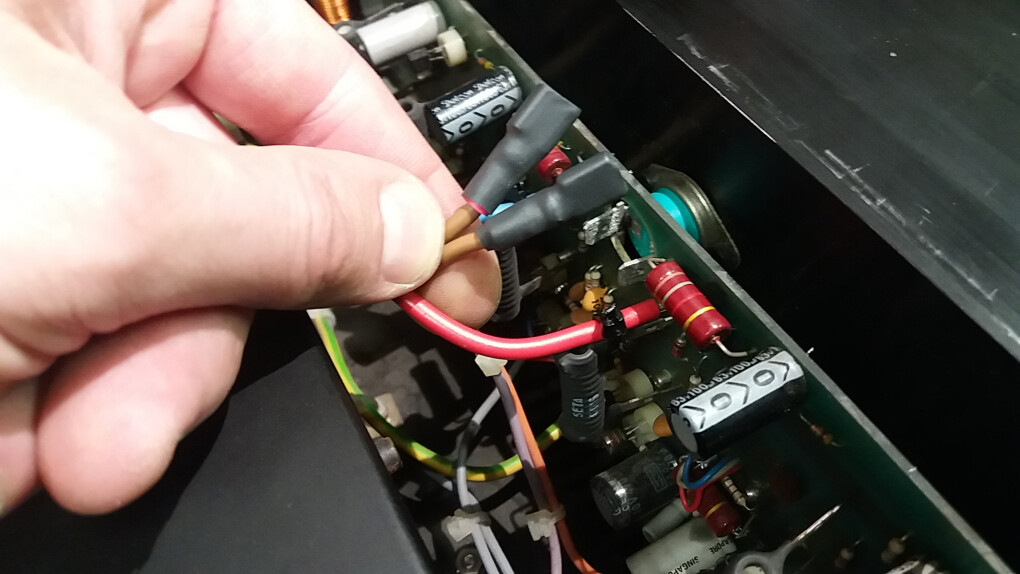

Gaine thermo sur fil (230v) du bilame thermique 60°C

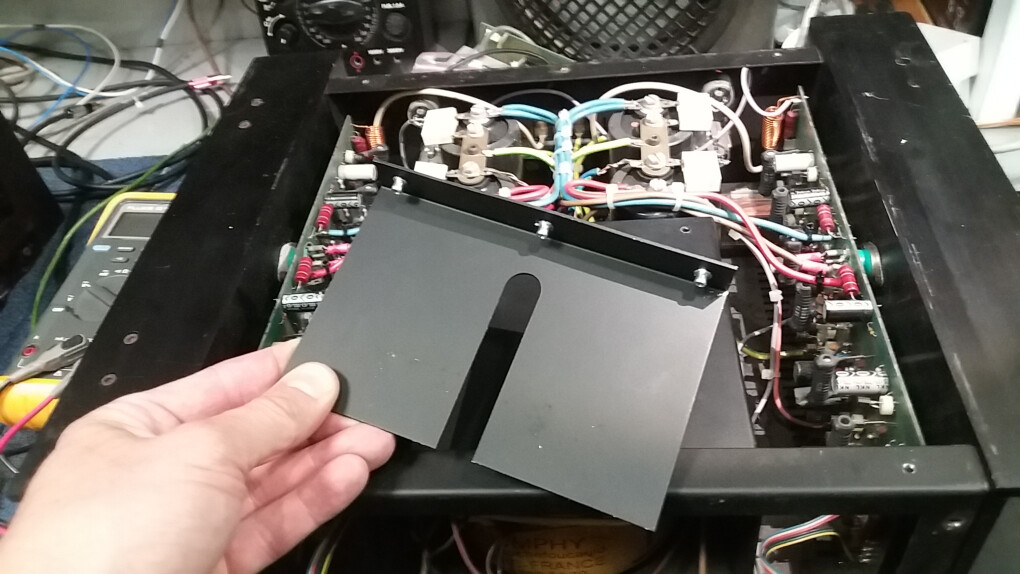

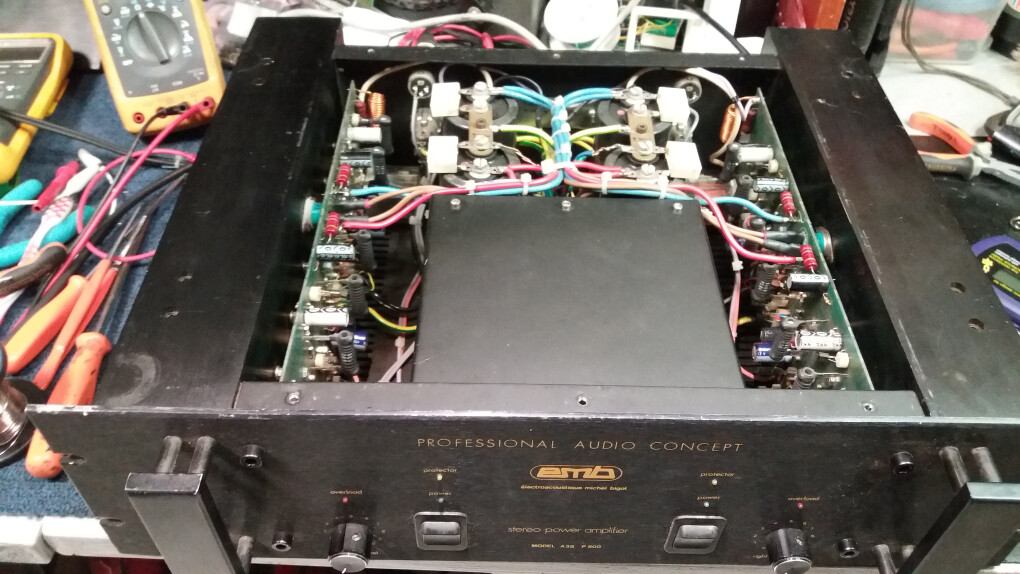

Ajout 3 inserts M3 (dans mon cas) pour plaque blindage toriques













Et que du bonheur dans l'écoute, même une enceinte bas de gamme revit ....!
Y a vraiment de la présence dans les basses, incroyable, dû à conception d'une alimentation comme on ne fait plus, torique sur-dimensionné, grosse capas à borniers.
Liste condensateurs :
2.2uf/50V (x3)
4.7uF/25v (x1)
100uF/63V (x2) et 100uF/100V (x2) protection DC relais
220uF/35V (x2)
470uF/25V (x3)
Sur la partie alimentation détection DC, les condensateurs de 100uF 63V sont complètement HS sur les 2 voies (après le redressement du 50V AC).
Mettez des versions 100V pour les 2 vers le fil du 50V ac qui vient du transfo, les autres peuvent rester en 63V (filtrage zener)
Et en plus un relais FINDER ( normalement 60.42 BS 3955 en 48V) était en version 230V ...!!!!


Remplacement de tous les chimiques, inversion polarité +/- sur XLR (PIN 2 signal ; 1 et 3 GND)
Remplacement d'une 3k9 3W par une valeur de puissance supérieure 5W (1 par carte à remplacer, pas toutes)
Remplacement des borniers HP par des Neutrik Speakon (gros travail)
Réfection soudures, coupure pattes composant (trop long après soudures d'origine !)
Les picots CI d'alimentation +/-VCC ne tiennent pas dans le temps, à remplacer par quelquechose de plus sérieux
Gaine thermo sur fil (230v) du bilame thermique 60°C
Ajout 3 inserts M3 (dans mon cas) pour plaque blindage toriques













Et que du bonheur dans l'écoute, même une enceinte bas de gamme revit ....!

Y a vraiment de la présence dans les basses, incroyable, dû à conception d'une alimentation comme on ne fait plus, torique sur-dimensionné, grosse capas à borniers.
Liste condensateurs :
2.2uf/50V (x3)
4.7uF/25v (x1)
100uF/63V (x2) et 100uF/100V (x2) protection DC relais
220uF/35V (x2)
470uF/25V (x3)
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 05/07/2024 à 15:15:41 ]

michel.29
3317

Squatteur·euse d’AF
Membre depuis 16 ans
2 Posté le 24/06/2024 à 23:52:56
un ampli prêt a reprendre pour 20 ans de service "pépère" dans un salon pour un usage "HiFi" ?
aussi bon que certains amplis de puissance "audiophiles" qui coûtent un bras ?
a subi 30 ans de service en discothèque ?
2 inters en façade ?
serait un double-mono avec 2 transfo toriques superposés à l'avant ?
aussi bon que certains amplis de puissance "audiophiles" qui coûtent un bras ?
a subi 30 ans de service en discothèque ?
2 inters en façade ?
serait un double-mono avec 2 transfo toriques superposés à l'avant ?
0
[ Dernière édition du message le 24/06/2024 à 23:54:51 ]

davidcab
1145

AFicionado·a
Membre depuis 21 ans
3 Posté le 01/07/2024 à 13:52:10

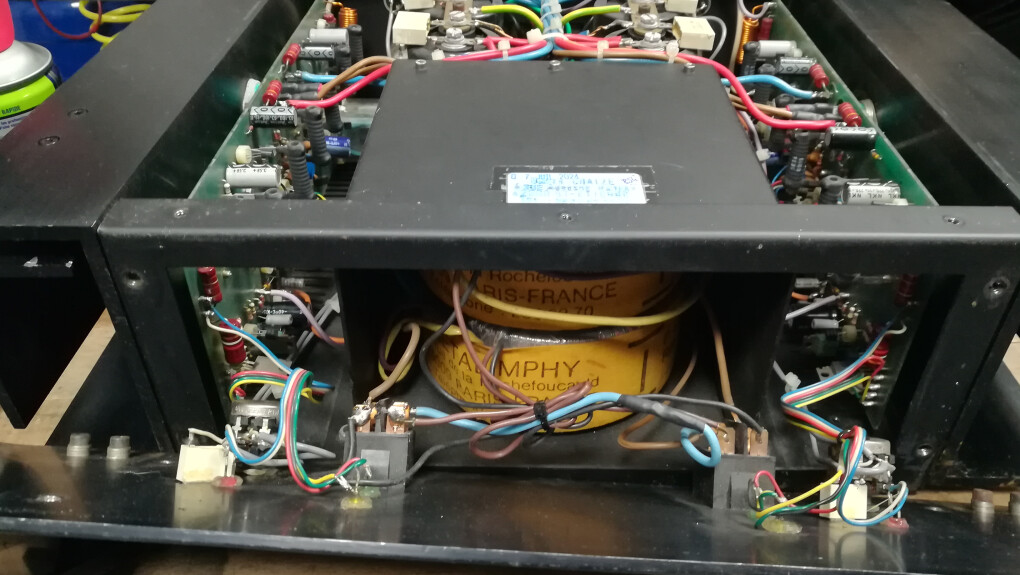

Oui Michel, 2 transfos toriques l'un sur l'autre (comme l'EMB P1000)
Vrai double mono.
Avait été utilisé en sono peut-être, et très bon en Hifi, comme en studio.
Volumes à fond, aucun souffle.

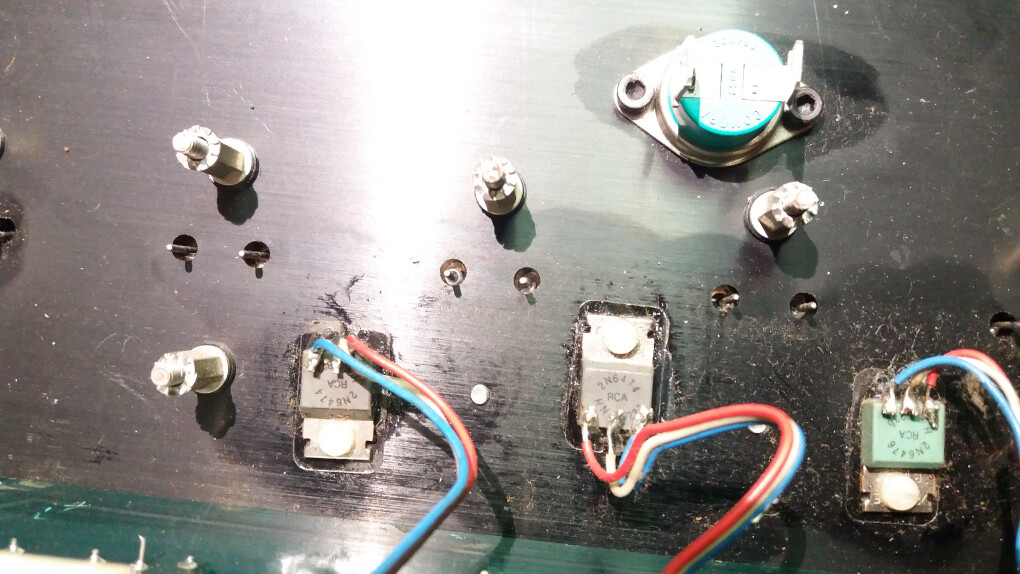

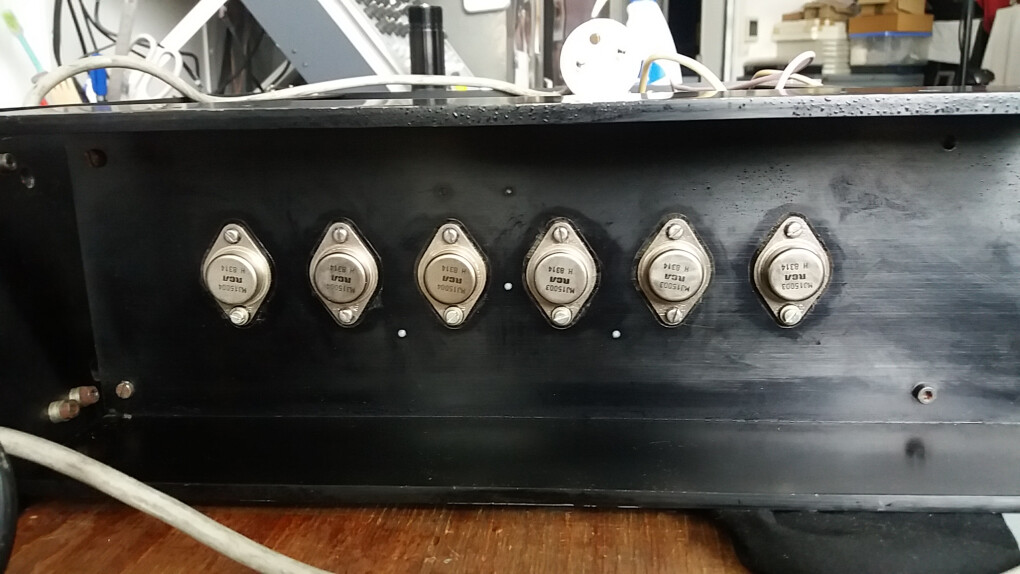

Réserve de puissance, classe AB (MJ15003 et 4) une électronique simple et efficace, et avec une alimentation très bien faite : LA BASE pour tout ampli.
Vrai double mono.
Avait été utilisé en sono peut-être, et très bon en Hifi, comme en studio.
Volumes à fond, aucun souffle.
Réserve de puissance, classe AB (MJ15003 et 4) une électronique simple et efficace, et avec une alimentation très bien faite : LA BASE pour tout ampli.
0
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 01/07/2024 à 13:53:45 ]

davidcab
1145

AFicionado·a
Membre depuis 21 ans
4 Posté le 07/07/2024 à 18:29:21

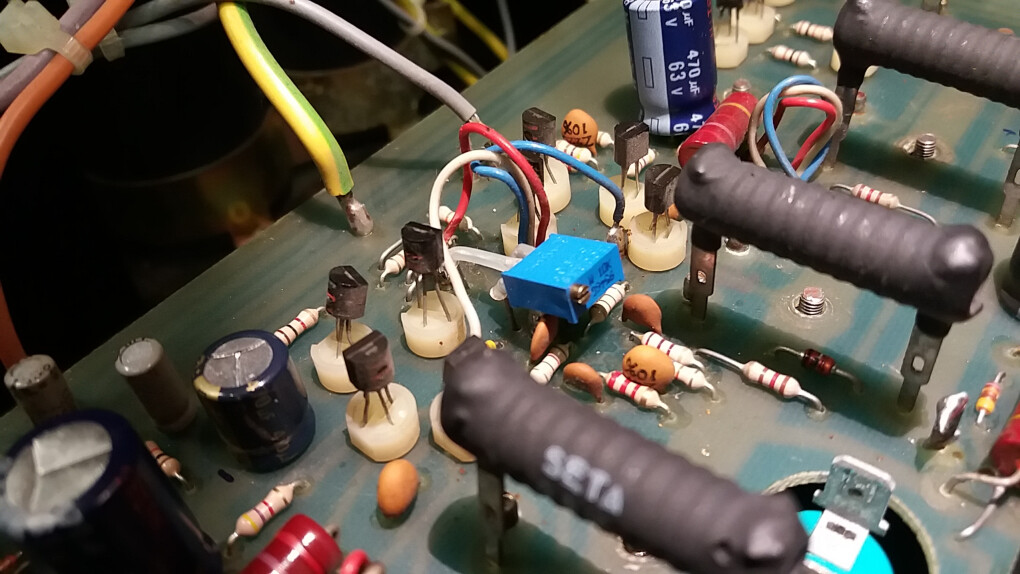

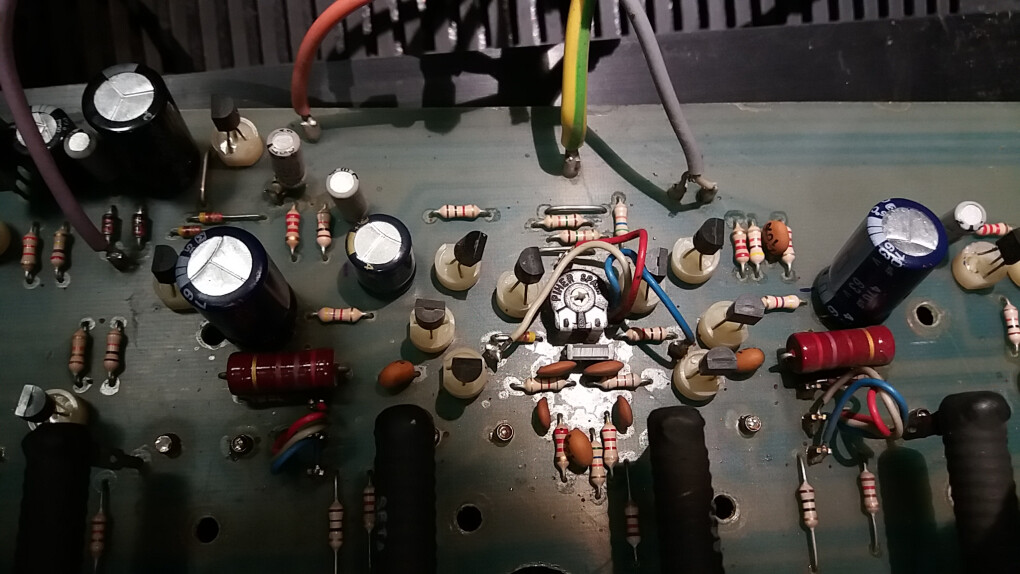

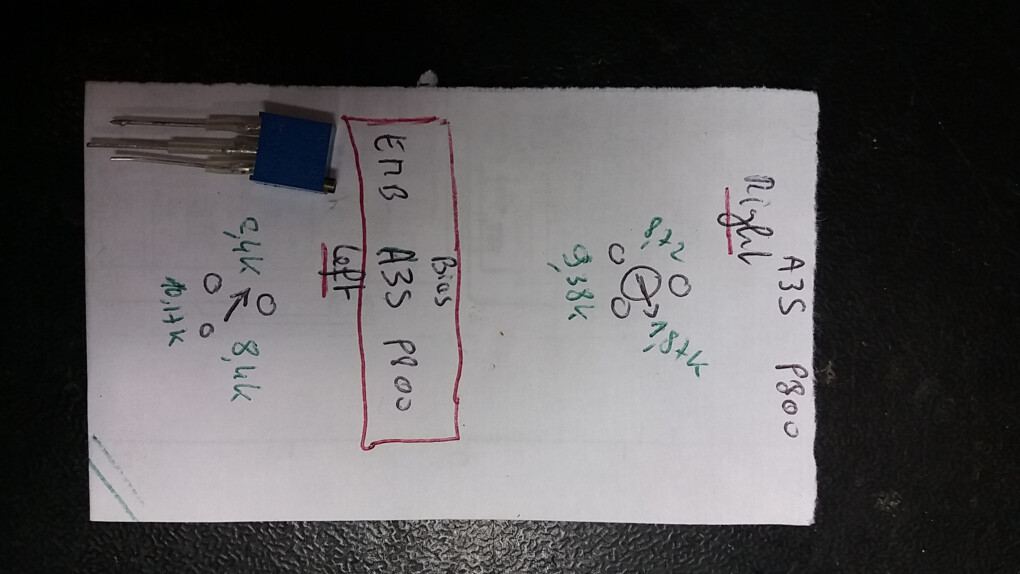

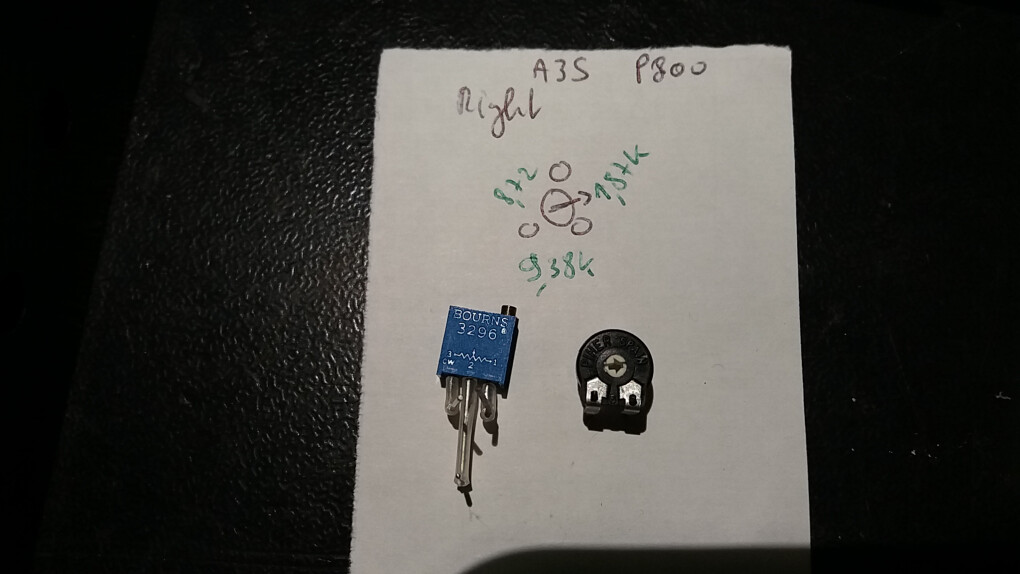

Valeur Bias et remplacement par des trimmers (10k)

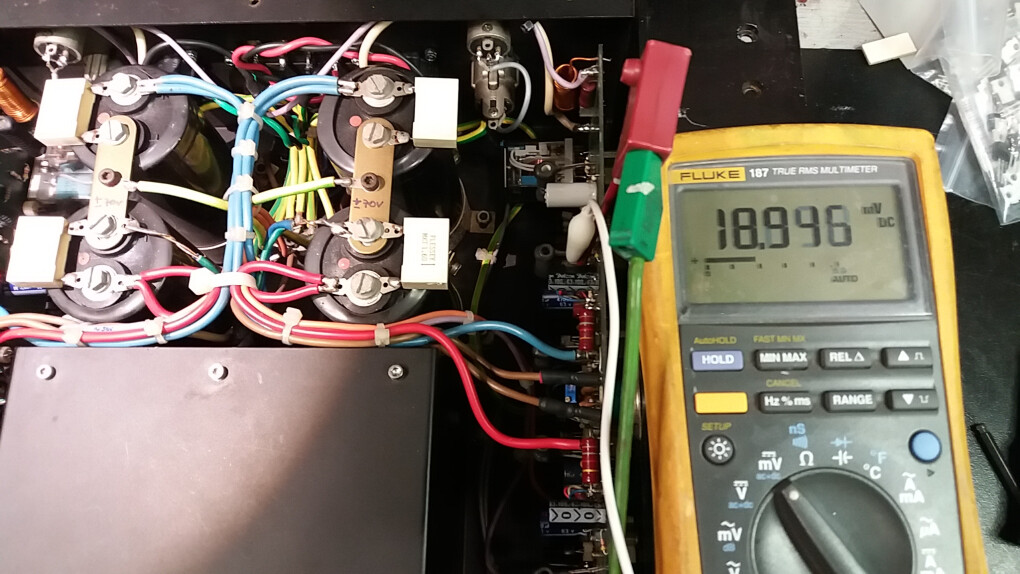

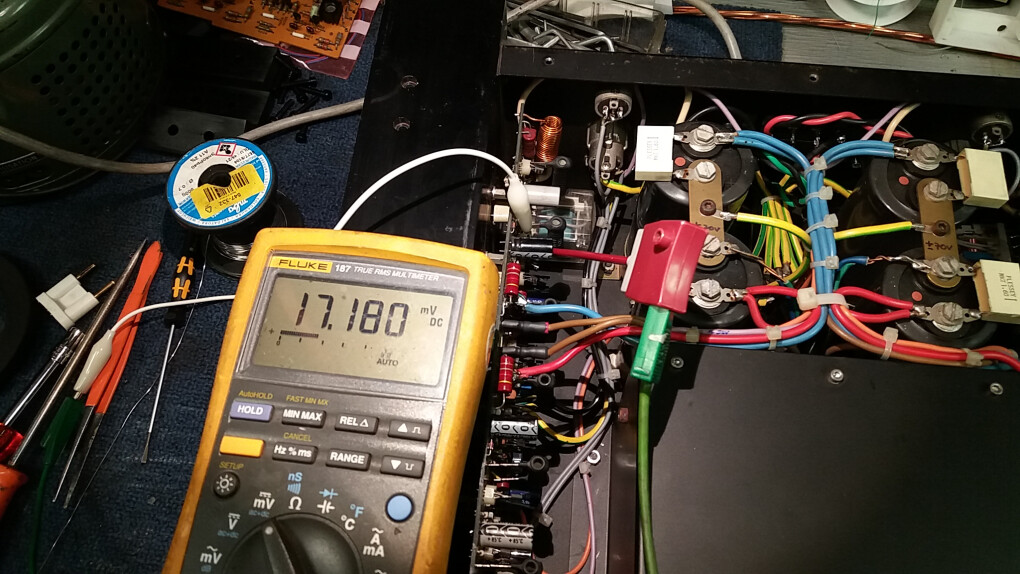

Bias sur R=0.33 de 10 à 20mV maxi sur toutes les R (@ T=5mn)

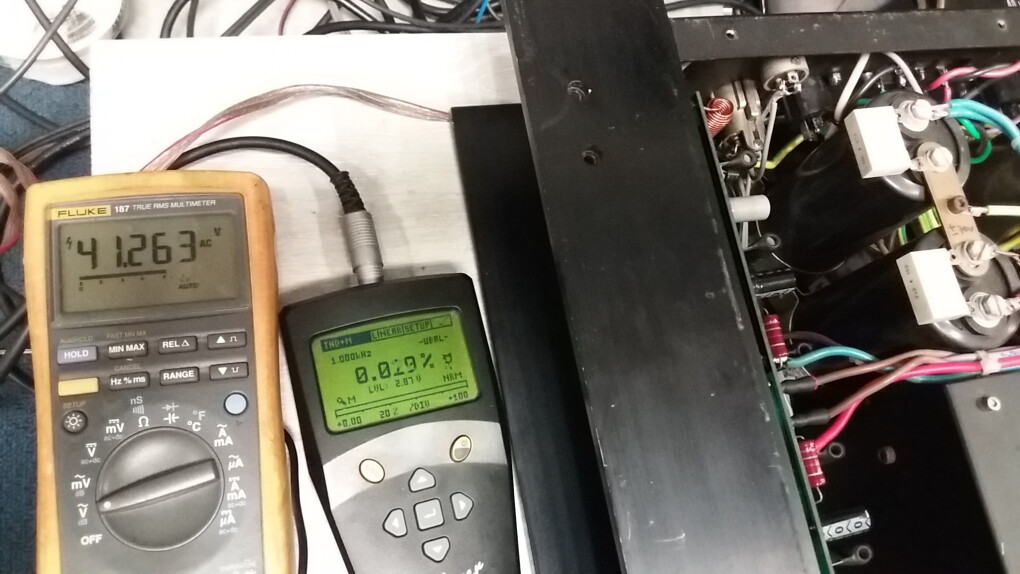

Mesures @ F=1kHz Vin=6dBu
P= 380W (39Vrms) sous 4 ohms



Bias sur R=0.33 de 10 à 20mV maxi sur toutes les R (@ T=5mn)







Mesures @ F=1kHz Vin=6dBu
P= 380W (39Vrms) sous 4 ohms



0
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 09/07/2024 à 14:00:30 ]

davidcab
1145

AFicionado·a
Membre depuis 21 ans
5 Posté le 25/01/2025 à 20:42:55
Les étapes :
Ecoute exceptionnel, surtout dans le grave !!!!
Pour connaisseur
Double mono
4 vrai gros condensateurs à cosses (4x22000uF /100v)
2x400W rms/4 ohms
Remplacement de condensateurs électrolytiques , inversion polarité +/- sur XLR (PIN 2 signal, 1 et 3 GND)
Remplacement des borniers HP par des Neutrik Speakon
Réfection soudures
Suivi câblage, visseries
Passage sur banc de test Neutrik




Ecoute exceptionnel, surtout dans le grave !!!!
Pour connaisseur
Double mono
4 vrai gros condensateurs à cosses (4x22000uF /100v)
2x400W rms/4 ohms
Remplacement de condensateurs électrolytiques , inversion polarité +/- sur XLR (PIN 2 signal, 1 et 3 GND)
Remplacement des borniers HP par des Neutrik Speakon
Réfection soudures
Suivi câblage, visseries
Passage sur banc de test Neutrik




0
