Besoin d'aide pour calculer ampli enceinte 2 et 3 voies

La_Loutre

15

Nouvel·le AFfilié·e

Membre depuis 5 ans

Sujet de la discussion Posté le 15/04/2020 à 10:14:14

Bonjour à tous,

J'aurais besoin de votre aide pour calculer l'impédance ainsi que la puissance d'ampli à attribuer à deux paires d'enceintes, une deux voix et une trois voix.

La première est une enceinte 3 voies : Le LF est un 15" sous 8 ohms 400W AES, le MF est un 8" 200W AES et le HF est un 1" 50W AES l'impédance MF + HF = 12 ohms.

La deuxième est une enceinte 2 voies : Le LF est un 12" sous 350W AES sous 8 ohms et le HF est un 5" 75W AES sous 12 ohms.

Pourriez vous m'aider à trouver l'impédance de chaque enceinte et la puissance conseillé et max en Watt RMS que chacune pourra recevoir, je précise que je ne désire pas brancher d'enceintes en parallèle, chaque enceinte aura son propre canal.

Merci de votre aide !

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

2 Posté le 15/04/2020 à 11:59:06

Salut
Tes enceintes sont elles équipées d'un filtre passif ?

0

La_Loutre

15

Nouvel·le AFfilié·e

Membre depuis 5 ans

3 Posté le 15/04/2020 à 19:42:44

Salut !

Oui chaque enceinte est équipé de crossover, je peux te donner les fréquences de coupure si ça peut t'aider.

0

La_Loutre

15

Nouvel·le AFfilié·e

Membre depuis 5 ans

4 Posté le 15/04/2020 à 20:25:07

Voila comment est composée la 3 voies.

0

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

5 Posté le 16/04/2020 à 08:01:04

Pour cette 3 voies, il faut deux canaux d'ampli, un pour les basses (400w) et un pour les médium-aigu (130w).
Il faut aussi un filtre actif / processeur. Fréquence de coupure 250hz.

50x25° c'est très étroit comme ouverture, c'est quoi comme enceinte?

0

La_Loutre

15

Nouvel·le AFfilié·e

Membre depuis 5 ans

6 Posté le 21/04/2020 à 13:36:17

Ce son des enceintes sans marque que j'ai acheté d'occasion.

Il y a déja un filtre passif dans l'enceinte qui sépare le signal à 250Hz.
Donc j'aurais besoin de deux canaux d'ampli ? Car je n'ai qu'une seule entrée SPEAKON, l'impédance totale de l'enceinte serait alors de combien d'ohms (pour calculer le threshold d'un limiteur), pour combien de watts ? Je dispose d'un ampli 4x900W sous 8ohms.

Merci de ton aide

0

T2S

3713

Squatteur·euse d’AF

Membre depuis 13 ans

7 Posté le 21/04/2020 à 20:13:40

Salut t as une seule prise mais elle a deux paires de contacts. Sur la paire 1 tu as le hp de basse et sur la paire 2 tu as le médium et l aigu.

0

michel.29

3346

Squatteur·euse d’AF

Membre depuis 16 ans

8 Posté le 21/04/2020 à 23:22:28

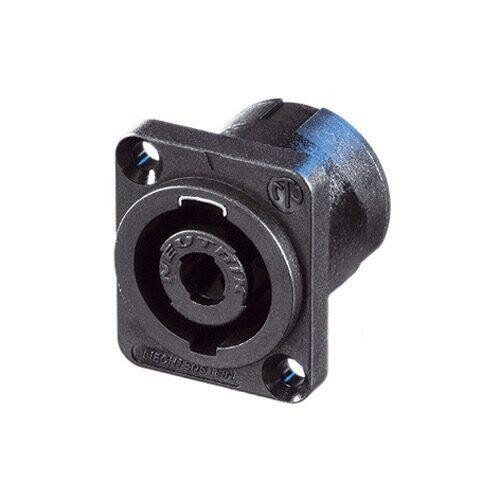

il ya 4 broches dans ces socles NL4MP
1+ et 1-pour le grave
2+ et 2- pour la section médium aigu

0

La_Loutre

15

Nouvel·le AFfilié·e

Membre depuis 5 ans

9 Posté le 22/04/2020 à 03:44:14

D'accord merci à vous je comprends mieux le schéma grâce à vous!

Les caractéristiques de mon ampli sont les suivantes :

8Ω Stereo Power(RMS) 900W ×4
4Ω Stereo Power(RMS) 1500W ×4
2Ω Stereo Power(RMS) 2000W ×4
8Ω Bridged Power(RMS) 2500W ×2
4Ω Bridged Power(RMS) 3000W ×2
Output Connectors (per channel) Binding Posts 2-pole

Pour calculer le threshold de mon limiteur avant mon ampli, je devrais utiliser quel puissances d'ampli, quel impédance et quel puissance AES de l'enceinte dans mon calcul ?

0

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

10 Posté le 22/04/2020 à 08:49:58

Si il y a des filtres passifs internes (et qu'ils sont bien calibrés), tu peux considérer que cette enceinte fait 8 ohms et 400w rms.

0

La_Loutre

15

Nouvel·le AFfilié·e

Membre depuis 5 ans

11 Posté le 22/04/2020 à 10:22:44

Merci beaucoup pour ta réponse brikabrak, j'en conclus donc que l'on ne prends en charge que l'impédance et la puissance du LF.

J'ai une dernière question pour calculer le Threshold, j'utilise le calculateur hornplans, un paramètre de charge ouverte ou fermée de l'enceinte est demandé, à quoi correspond cette donnée ? Je ne trouve la réponse nul part.

0

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

12 Posté le 22/04/2020 à 11:53:03

Charge fermée c'est si le boomer est dans un caisson clos.
Charge ouverte avec un trou (bass-réflex).

Tu es sur qu'il y a un filtre passif à 250hz ? car visiblement ce n'est pas d'origine.

0

[ Dernière édition du message le 22/04/2020 à 11:58:11 ]

La_Loutre

15

Nouvel·le AFfilié·e

Membre depuis 5 ans

13 Posté le 22/04/2020 à 13:54:07

Après demande de confirmation, les infos sont les suivantes :
Highpass : 70.2 Hz 24db-Lnkwtz
Lowpass : 243.0 Hz 24db-Lnkwtz

Filtre MF + HF:
Highpass : 223.0 Hz 24db-B worth
Lowpass : 22000.0 Hz 12db-B worth

Power rated :
LF:400 watts
MF:200 watts
HF:50 watts

J'ai également pris une photo du filtre :

0

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

14 Posté le 22/04/2020 à 15:38:35

Ce filtre parait ètre uniquement pour le médium-aigu. 12/12dB
Les fils de l'input arrivent d'ou ? (+1/-1 ou +2/-2 de la prise)
Ou vont les jaune et bleu des sorties ?

0

michel.29

3346

Squatteur·euse d’AF

Membre depuis 16 ans

15 Posté le 23/04/2020 à 00:01:14

ce que j'en comprends:
pas de filtre dans la boîte sur le grave
pas de passe-haut sur le médium

simplement un filtre passif entre médium et tweeter

les fréquences de coupure que tu as sont à programmer dans ton processeur de sono
as tu un processeur ?
si ce n'est pas le cas, à acheter
DSP 4X4 mini
DCX2496?
drive-rack ?

ce processeur sera utiles aussi pour filtrer les sub
idéalement il te faudrait un sub pour couvrir la première octave 40 à 80 hz et monter un peu le High-pass du grave de cette enceinte

ampli ?
quelle référence ?
pas de speakon en sortie ?
ampli âgé ?
un vieux Crest ?
un vieux Yamaha ?

depuis l'arrivée des Speakon sur les amplis
bien souvent le socle du canal A a les sorties du canal B en 2+ 2-

0

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

16 Posté le 23/04/2020 à 11:10:56

Je comprends que tu n'as qu'un ampli.
Hors, il est nécessaire d'en avoir plusieurs pour exploiter ces enceintes si tu as besoin de la stéréo.

Il ta faut un ampli pour la partie médium/aigu (impédance de 12 ohm) et un pour la partie grave (impédance de 4ohm).
Avant les amplis, il te faut un filtre actif (ou processeur numérique comme préconisé plus haut)

Si tu veux exploiter ces enceintes avec un seul ampli, il faut fabriquer un filtre passif. (bon courage).

0
