Une résistance perdue ...

  • 24 réponses
  • 4 participants
  • 777 vues
  • 4 followers
Sujet de la discussion Une résistance perdue ...
Bonjour à tous et bonne année 2024 :)

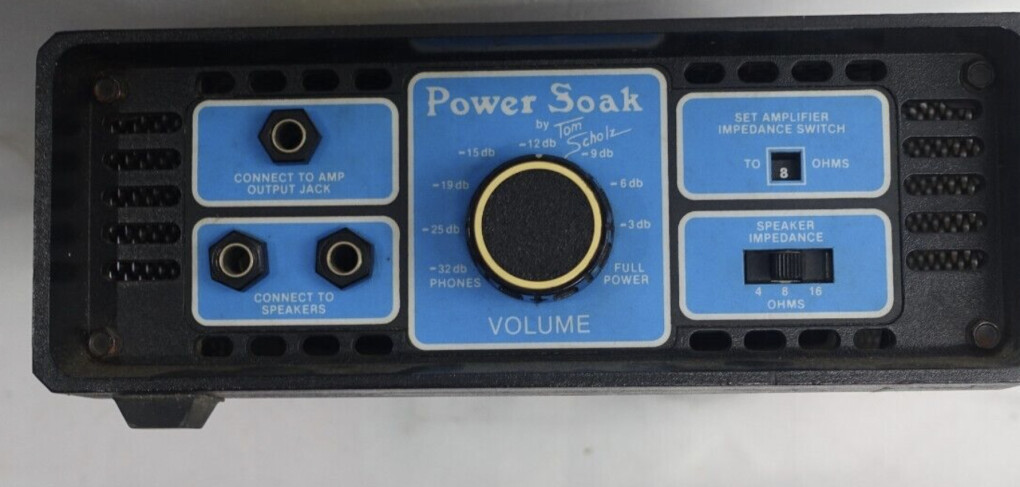

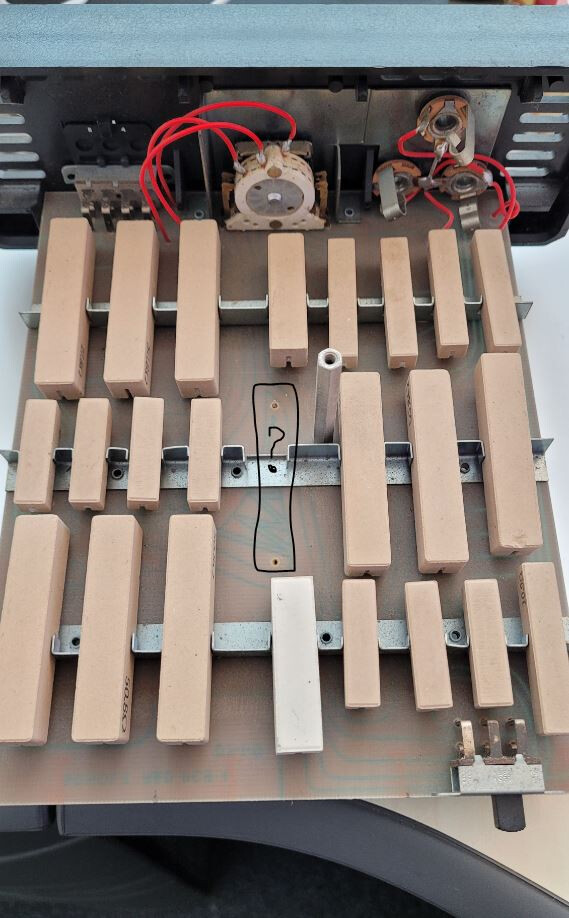

J'ai acquis un Power Soak Model II by Tom Scholz et ... il semble manquer une grosse résistance !
Est-ce que qualqu'un aurait la ref de celle-ci ou un schéma/plan de la bête par hasard ?
Merci d'avance :)5940193.jpg
2
Il fonctionne ou pas cet appareil ?

Parce que cette espace vide ne veut rien dire.
3
Il "fonctionnait" selon l'ancien proprio, mais dans le transport il a été secoué et une des grosses résistances avait perdu un des 2 points de contact, résistance presque barrée ! ... J'ai donc pas testé moi même ne voulant pas claquer un de mes amplis à lampe ! En ouvrant j'ai fait le tour des soudures et j'ai remarqué que plusieurs sont sèches ... puis qu'une résistance manquait clairement. J'ai trouvé une photo sur le net, ou on croit apercevoir un 35 (ohm) ... ou 55 ... mais rien de plus.
4
"...mais dans le transport il a été secoué et une des grosses résistances avait perdu un des 2 points de contact, résistance presque barrée "

1- Je ne comprend pas ce que tu veux dire
2- tu as réparé ou pas ?

Soudures sèches ! Ça ne veut absolument rien dire, t'y connais en électronique ?

Cet appareil ce teste avec un multimètre branché où doit être relié l'amplificateur
Tu dois pouvoir lire les ohms sélectionnés

[ Dernière édition du message le 09/01/2024 à 14:08:24 ]

5

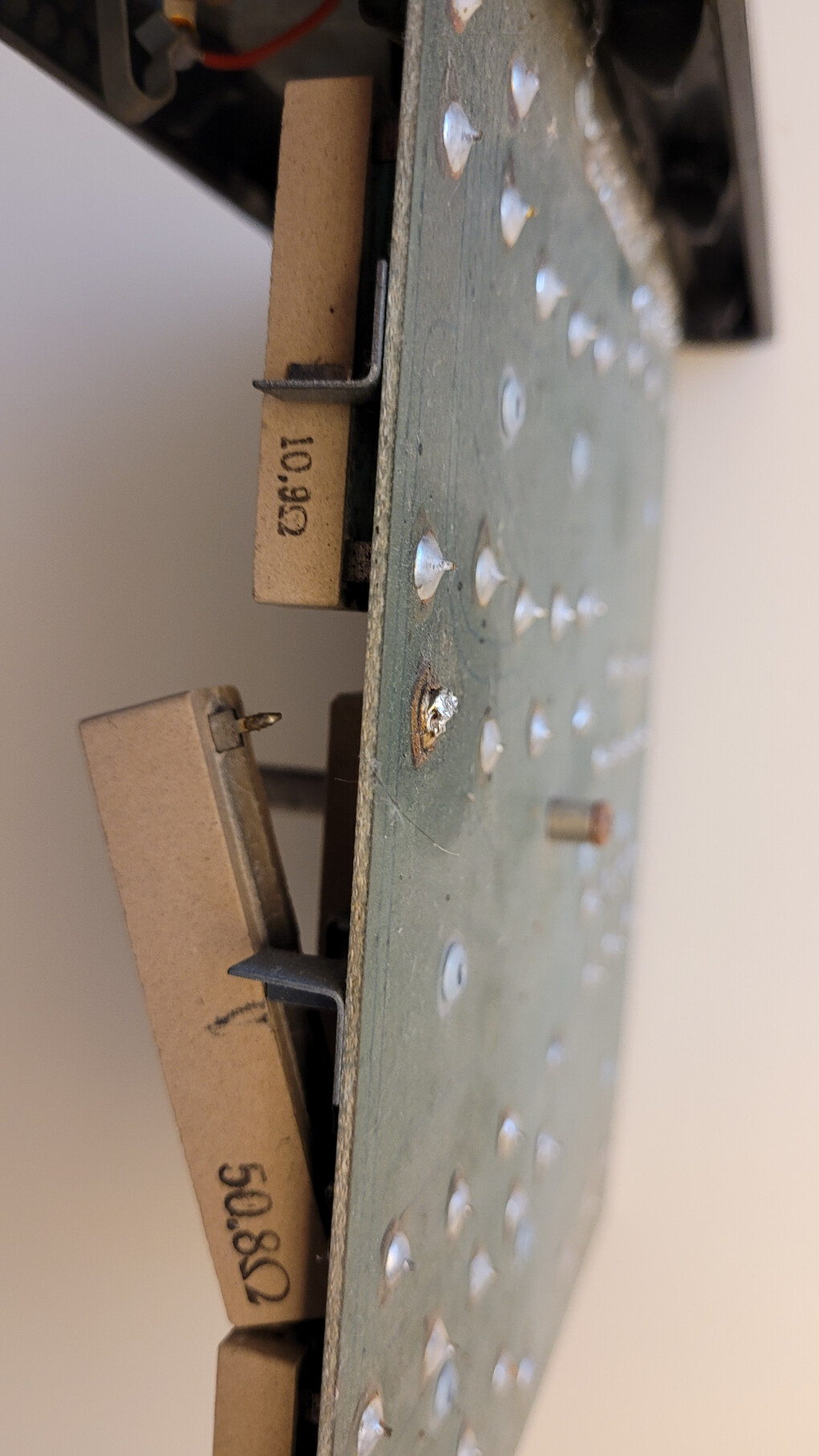

1- Soudure trop vieille/pourries + secoué durant transport = résistance qui se barre !5941038.jpg
6
2-Pas réparé encore car j'ai vu qu'il manquait une résistance et je cherche à le remettre comme à l'origine quoi !
7
Je vois, j'appelle ça brisée.

Et où il "manquerait" une résistance ( d'après toi) il doit y avoir des traces de soudure s'il y a déjà eu une résistance. Y en a t'il ?
8
Citation de florent.garcia :
2-Pas réparé encore car j'ai vu qu'il manquait une résistance et je cherche à le remettre comme à l'origine quoi !


Soude là et teste avec un voltmètre comme mentionné
9

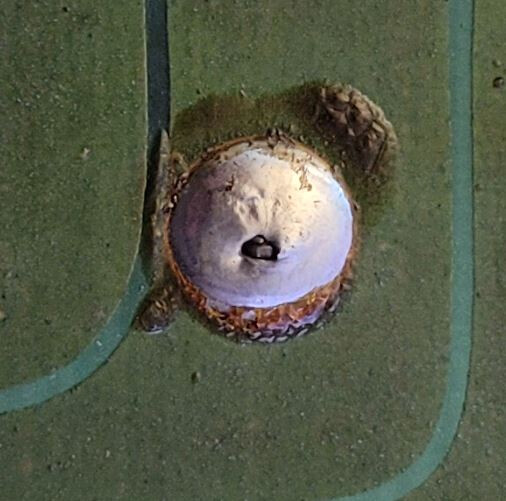

Désolé pour mon incompétence, mais j'ai toujours utilisé le terme soudure seche pour une soudure foireuse, trop vieille, terne,5941041.jpg
qui fait comme cela, comme un volcan :
10
Citation de latole :
Je vois, j'appelle ça brisée.

Et où il "manquerait" une résistance ( d'après toi) il doit y avoir des traces de soudure s'il y a déjà eu une résistance. Y en a t'il ?

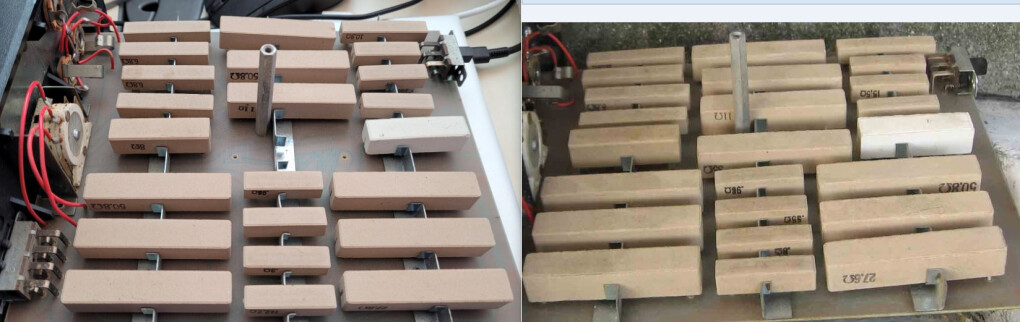

Oui, y'a les trous, le cricuit, les soudures, mais pas de résistance. Ci-joint le mien à gauche et un complet a droite.5941048.jpg
11
Donc cette résistance serait tombée éventuellement dans le boitier et l'ancien propriétaire, le vendeur l'aurait tout simplement retirer ?
Quelle valeur pourrait elle avoir ?


Encore là une mesure au voltmètre, des ohms, à partir des prises / jacks pourrait en donner une bonne idée
12
1-Voltmètre ohms sur le jack ampli
2-Sélecteur d'impédance à 4 ohms , la lecture devrait être 4 ohms ou très près

3- Procéde de la manière avec le sélecteur à 8 ohms et ensuite 16 ohms
et reviens avec les lectures.


13
Citation de florent.garcia :
Désolé pour mon incompétence, mais j'ai toujours utilisé le terme soudure seche pour une soudure foireuse, trop vieille, terne,5941041.jpg
qui fait comme cela, comme un volcan :

Oui "soudure sèche" est une expression courante pour les électroniciens. Lorsque le métal de soudure (étain, argent) n'adhère plus à un composant.
14
Citation de latole :
Donc cette résistance serait tombée éventuellement dans le boitier et l'ancien propriétaire, le vendeur l'aurait tout simplement retirer ?
Quelle valeur pourrait elle avoir ?


Encore là une mesure au voltmètre, des ohms, à partir des prises / jacks pourrait en donner une bonne idée


Non, Elle n'y était simplement pas, au grand étonnement du vendeur qui l'avait acheté d'occasion et testé en mode 8ohm ... impossible donc de savoir la valeur de cette résistance manquante sans un plan ou une personne qui le possede ... Sur une des images trouvée sur le net on voit un 35 ohm ... ou 55 ... ou 33 ... ou 53 ...
15
Citation de florent.garcia :
Citation de latole :


.. impossible donc de savoir la valeur de cette résistance manquante sans un plan ou une personne qui le possede ....


Impossible ?
Pourquoi ne commences-tu pas par faire les tests que je t'ai indiqués ? Réponse 12

Car les chances que quelqu'un ait cet appareil ET qu'il vienne sur le forum ET qu'il te lise sont presque nulles.

[ Dernière édition du message le 09/01/2024 à 17:25:54 ]

16
17

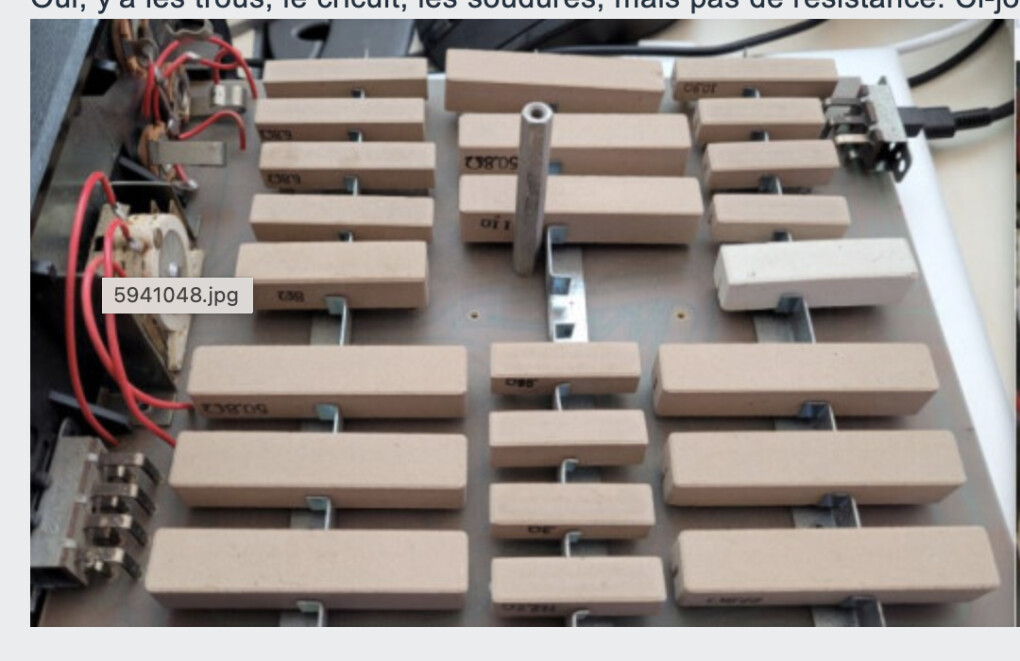

Donc il s'agit d'une 35 ohms ,
Si c'est une 25 watts ?J'en ai , la dimension est de 64mm de long
Une 10 W c'est 47 mm

Merci de m'avoir fait mentir damorg


Citation de damorg :



[ Dernière édition du message le 09/01/2024 à 19:30:02 ]

18
Citation de latole :


Merci de m'avoir fait mentir damorg



:clin:
19
Citation de damorg :

Ooooh !!! Merci beaucoup damorg :clin: Vraiment cool.
20
Je suis preneur latole 😉
21
Ce que je voulais donnr comme information est la dimension.
Je n'ai pas cette valeur ( et je suis au Canada ) mais il est facile de , soit faute de se procurer une 35 ohms, de s'en fabriquer une et tu sembles assez débrouillard pour le faire.

Vois les revendeurs de pièces électroniques.

[ Dernière édition du message le 10/01/2024 à 11:05:15 ]

22
Ici il semble avoir un bon choix de résistances.

https://www.banzaimusic.com/search.php?mode=search&page=1&keep_https=yes
23
Citation de Cola verde :
Citation de florent.garcia :
Désolé pour mon incompétence, mais j'ai toujours utilisé le terme soudure seche pour une soudure foireuse, trop vieille, terne,5941041.jpg
qui fait comme cela, comme un volcan :

Oui "soudure sèche" est une expression courante pour les électroniciens. Lorsque le métal de soudure (étain, argent) n'adhère plus à un composant.


Les électroniciens au Québec et au Canada comme aux usa , utilisent le terme soudure froide.
24
J'ai reçu la résistance manquante (j'ai trouvé dans le même format une 33ohms et 25W, pas une 35, mais bon cela ne va pas changer grand chose), et elle a été remise en place puis soudée. Les soudure "bizarres" ont été reprises, puis remontage !
https://www.toutlehautparleur.com/resistance-ceramique-mundorf-r25-33-ohm-2-60x15x13mm.html
Tout est ok en mode 8ohms et 16, pas pu encore testé en 4.

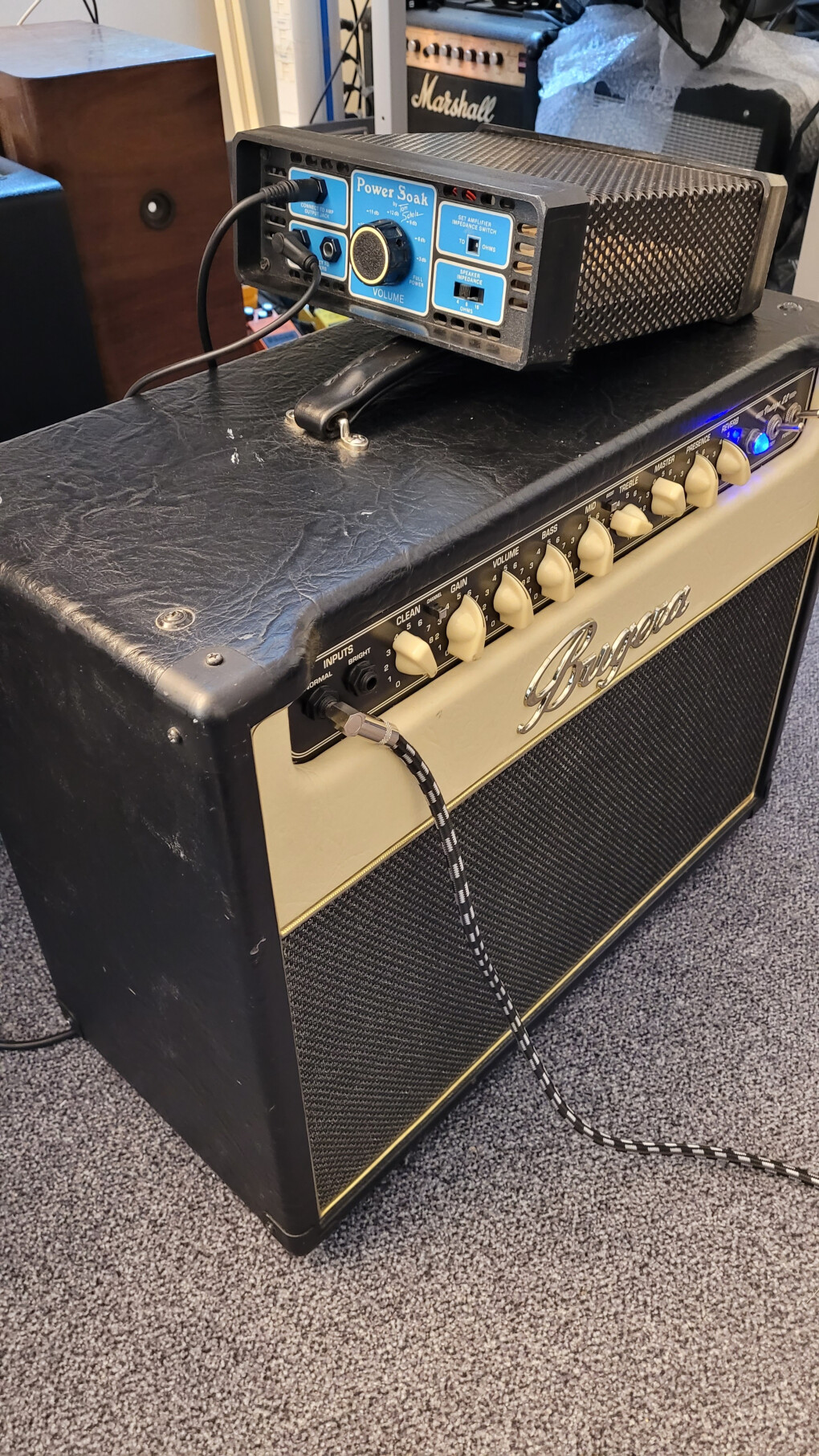

J'ai fait crésendo sur marshall 5w, puis bugera 22w et enfin Peavey 50w et ça fonctionne super bien :) (J'ai pas plus gros en lampe ^^ )

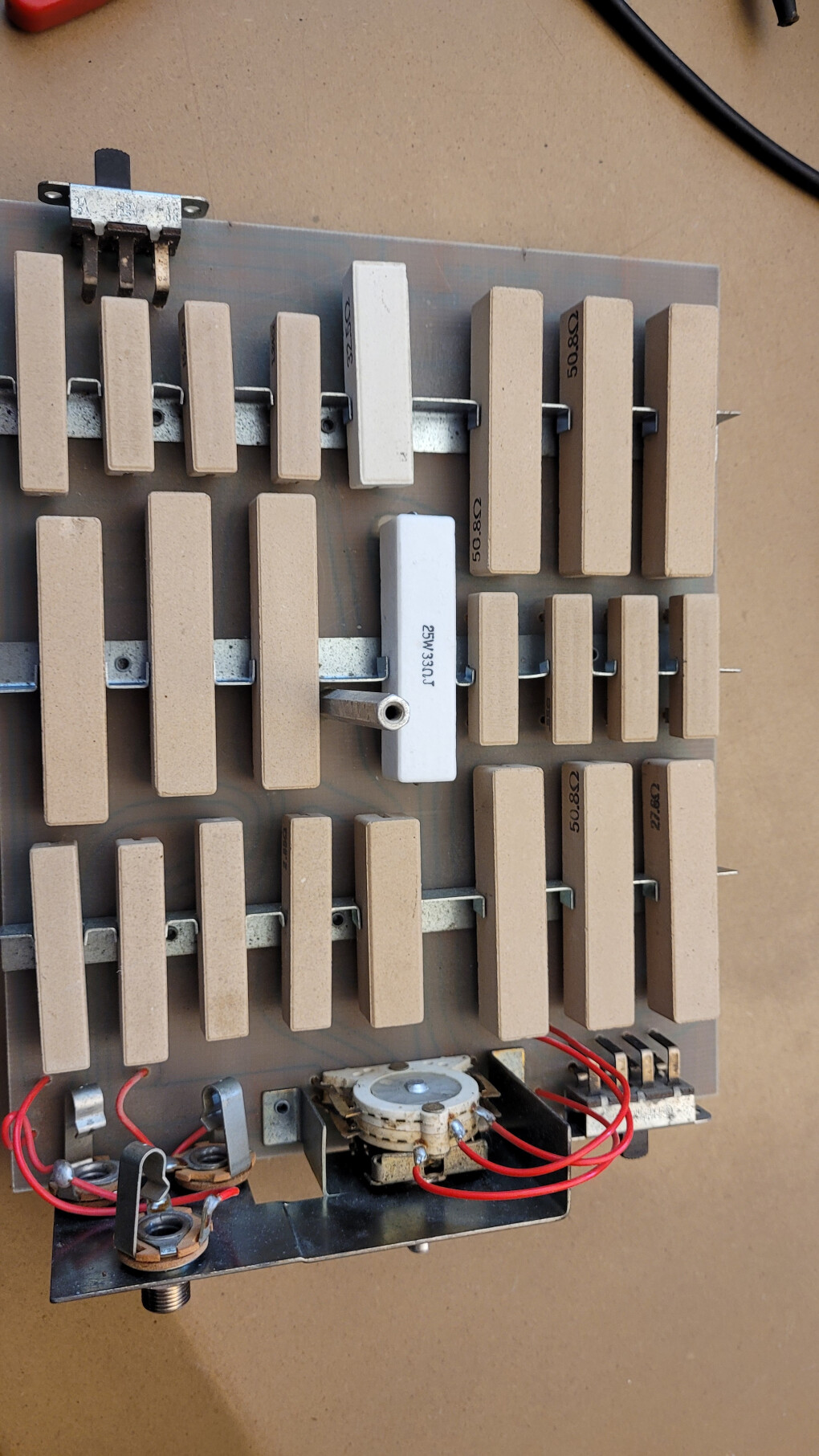

Merci encore à tous pour vos conseils et assistance, et si quelqu'un a un souci avec cet engin, je veux bien aider ;)5952084.jpg
25
Beau travail . 33 ou 35 ne fera aucune différence.
