Tutoriel : Convertir un atténuateur en loadbox pour une DAW

Par Schatz le 06/05/2021 - (Confirmé)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Tube Town PoS100
Photos
1/5
< Tous les tutoriels & astuces

Bonjour,

Ce tutoriel va présenter les étapes permettant de transformer un atténuateur résistif (muni d'une sortie niveau ligne) pour ampli à lampes en loadbox destinée à l'enregistrement, ou au jeu au casque. Pour arriver à un résultat convaincant, il est nécessaire de franchir deux obstacles.

1) Présenter une charge à l'ampli (obligatoire !)

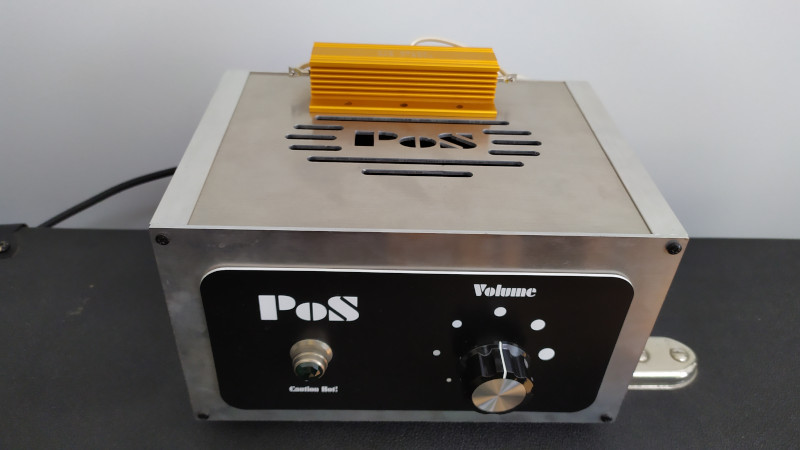

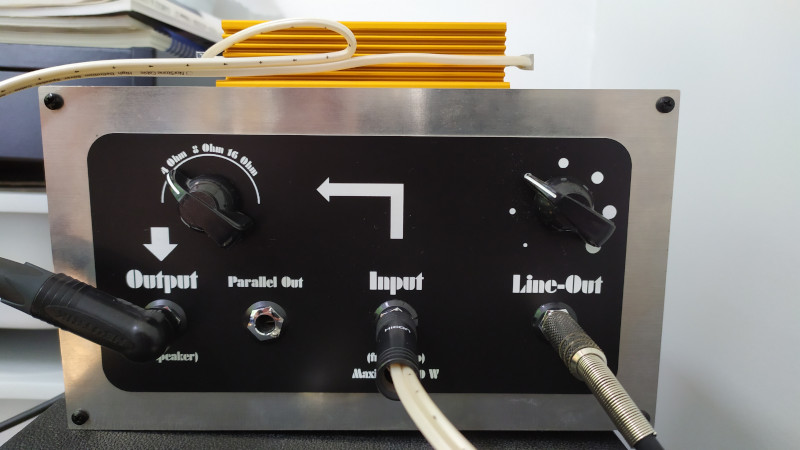

Un atténuateur résistif constitue une charge variable placée en parallèle de la charge réactive présentée par le haut-parleur. Dans le but de s'enregistrer en silence ou de jouer au casque, nous allons remplacer le HP par une résistance de puissance. Ici c'est une résistance de 3.9 ohm achetée pour 10€ environ, capable d'encaisser 100W, que je viens brancher dans l'atténuateur. L'atténuateur est aussi donné pour 100W, je répartis la puissance à dissiper entre atténuateur et résistance au moyen du potentiomètre en face avant.

Tube Town PoS100 : Tube Town PoS100 (82694)Tube Town PoS100 : Tube Town PoS100 (90032)

Avant de brancher l'atténuateur accompagné de la résistance sur l'ampli, je vérifie la résistance de l'ensemble à l'aide d'un multimètre. J'obtiens environ 7 ohms pour ce montage, aussi vais-je brancher le tout sur une sortie 8 ohms de l'ampli.

2) Compenser les pertes sonores

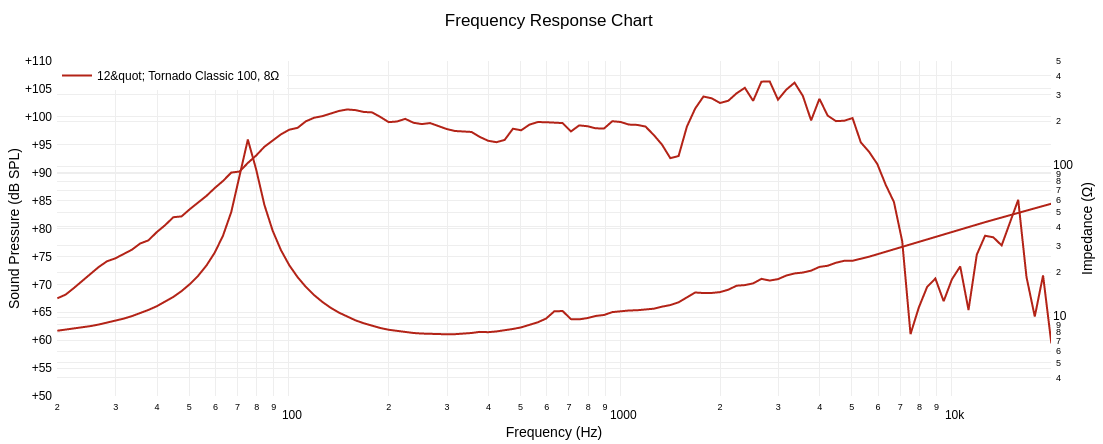

Ceux qui utilisent des atténuateurs purement résistifs ont pu le constater : plus ou atténue, plus le son se dénature, les aigus s'atténuent et on perd du corps. L'explication de ce phénomène provient du fait qu'un HP ne présente pas une résistance fixe, mais une impédance variable selon la fréquence. Ci-dessous, un exemple tiré du site Jensen, montrant un pic d'impédance important vers 80hz, et une impédance allant en augmentant au fur et à mesure que la fréquence augmente.

Tube Town PoS100 : Tube Town PoS100 (49745)

Cette impédance variable a un lien direct avec la section de puissance de votre ampli à lampes, car plus l'impédance est élevée, plus le gain de la section puissance est élevée. Ainsi, un atténuateur résistif, présentant par définition une impédance constante quelle que soit la fréquence, provoque une baisse de gain dans les basses, et au fur à mesure de la montée en fréquence. C'est ce qui provoque le son de plus en plus sourd au fur et à mesure qu'on augmente l'atténuation.

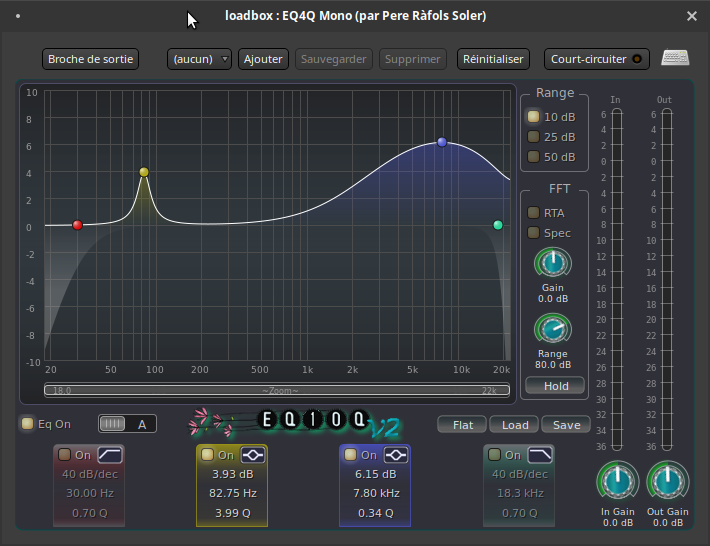

Pour compenser ces pertes, nous allons utiliser un EQ paramétrique dans une DAW. L'objectif est ici de créer un pic dans les graves aux alentours de la fréquence de résonnance du HP à simuler (dans les 70 à 90hz), et de compenser la perte d'aigus avec une pente allant jusqu'à 7khz environ. Inutile d'aller au déjà, ce sera filtré par le HP. Libre à chacun de créer la courbe qui lui convient, celle n'est qu'indicative, il faudra certainement adapter le gain aux pertes de votre ensemble atténuateur+résistance+ampli.

Tube Town PoS100 : Tube Town PoS100 (81785)

Ne reste plus qu'à rajouter son IR favorite, et jouer !
