En panne !
- 3 réponses
- 2 participants
- 419 vues
- 3 followers
Accord'Eure Pianos
2431
AFicionado·a
Membre depuis 19 ans
laurent BERGMAN
721
Posteur·euse AFfolé·e
Membre depuis 23 ans
Et voilà, ce module est sauvé aussi (après ton A-110-1 qui était en vrac)…

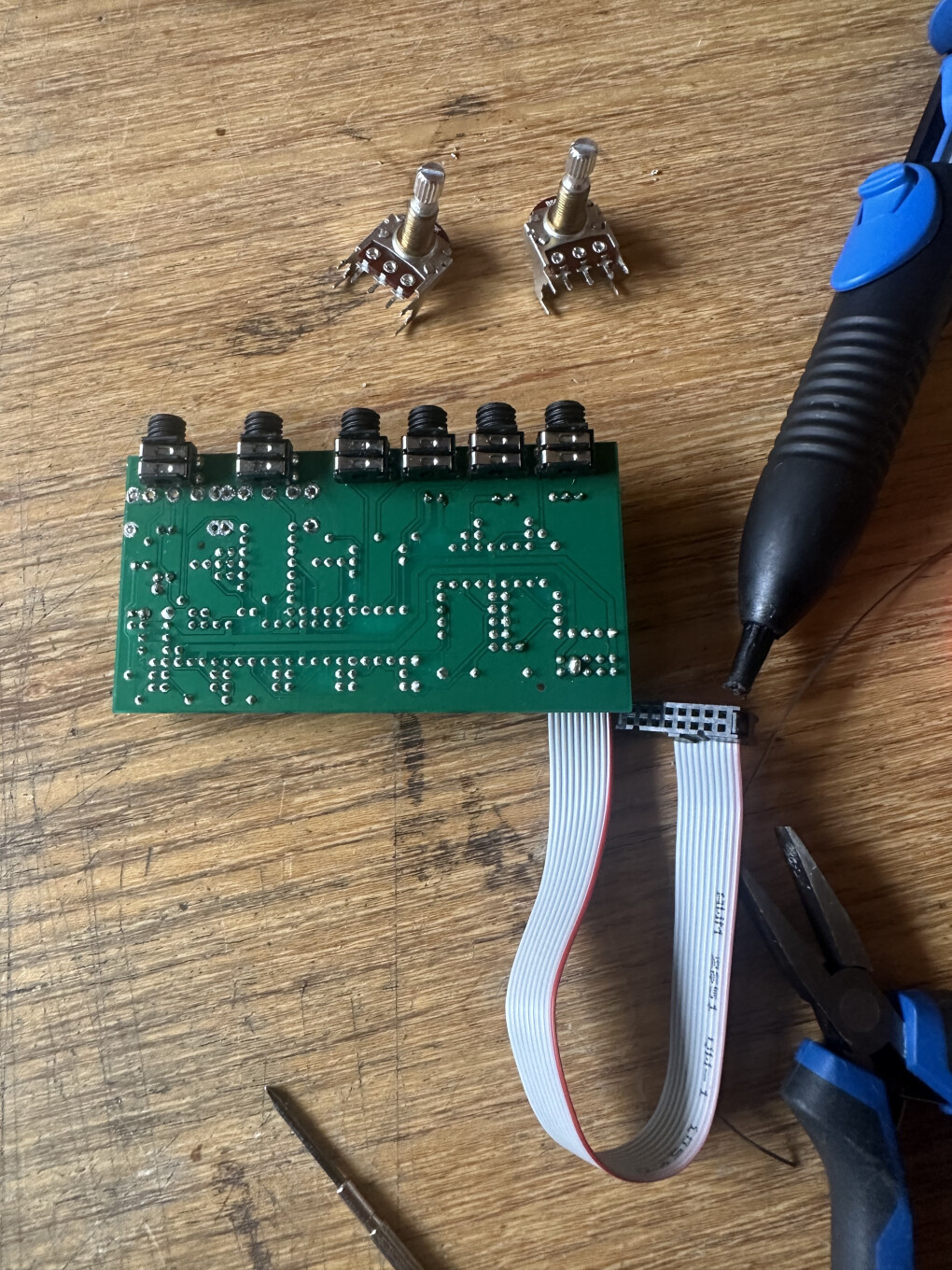

Le plus bizarre c’était que le trimmer OFFSET avait bien une action sur la fréquence et que les 4 formes d’onde étaient générées. N’ayant aucun contrôle de la fréquence en manuel ni en CV j’ai d’abord pensé à un problème autour d’un op-amp (TL084CN notamment), puis à un/des composant(s) HS sur les lignes des potards. Obligé aussi de tracer les continuités tant bien que mal de ces lignes (je n’ai pas trouvé les schémas). J’ai remplacé une diode à l’allure suspecte (D9) qui n’a rien changé, dessoudé une patte de certains composants entre les potards et les op-amps (résistances, diodes) pour les tester… Puis dans un éclair de génie (ça arrive mais j’aurais honnêtement préféré l’avoir dès le départ ça m’aurait fait gagner un temps considérable), j’ai dessoudé les potards (assez chiants car les soudures sont à fleur des embases jack 3,5, pas évident de diriger la pompe) et fait un essai avec un potard qui traînait dans mes bricoles adapté avec 3 bouts de fil et hop, le potard branché sur FREQ puis sur CV ça a marché. En testant les potards (50k) j’avais des valeurs de plusieurs méga-ohm
J’avoue qu’il m’a un peu rendu dingue ce VCLFO car en tournant les potards il n’y avait rien qui laissait imaginer que ces potentiomètres étaient totalement HS (une accélération intermittente en les tournant ou un quelconque signe de vie, mais là vraiment que dalle…) et les schémas introuvables n’aident pas, ça m’a pris environ 2h 1/2. Le module est de 2012 soit près de 15 ans, donc pas étonnant d’avoir ce genre de problème (en plus celui-ci utilise un CA3080E, je craignais qu’il soit mort).

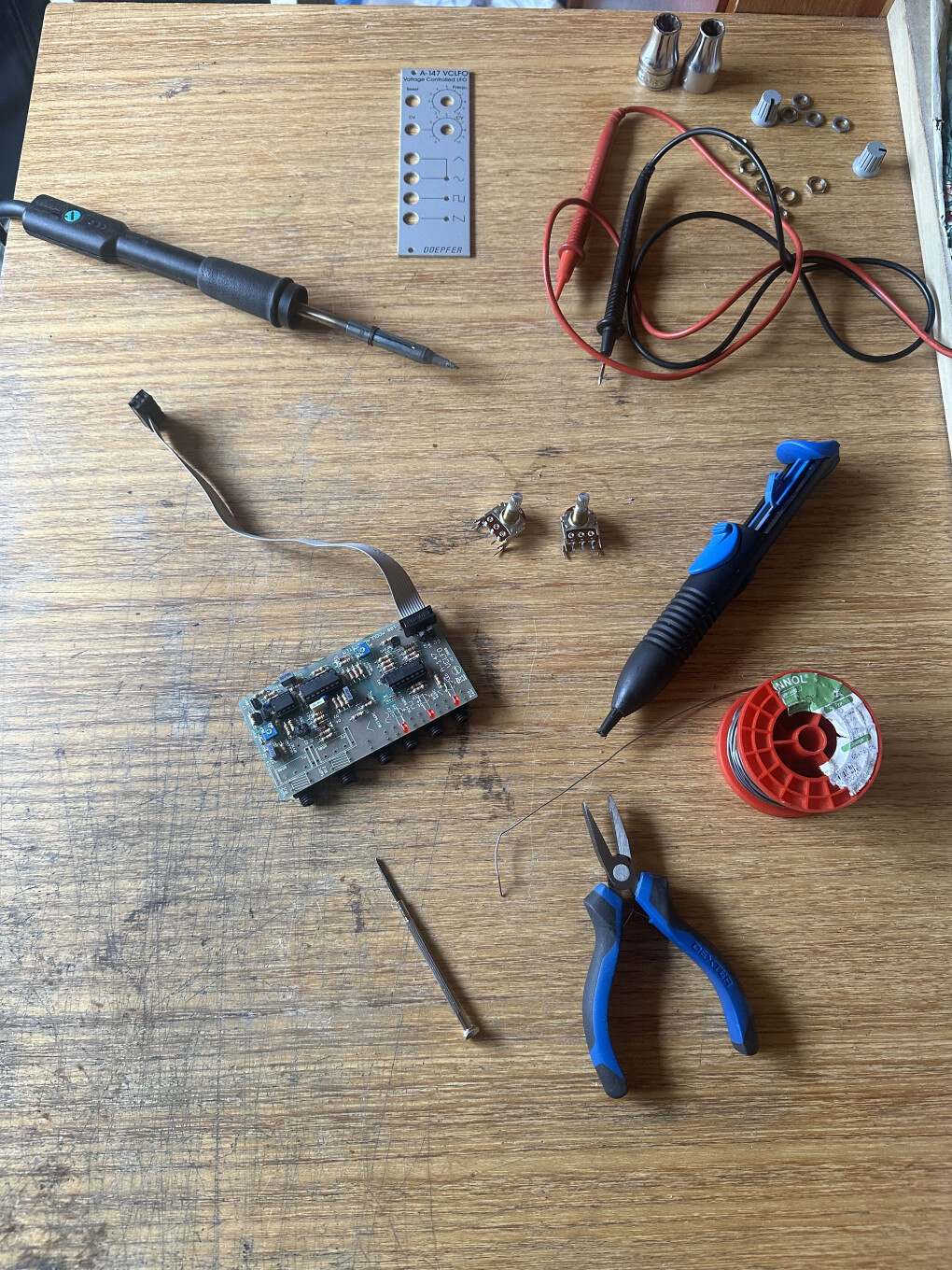

Bilan: Remplacement d’une diode et de 2 potards B50K (spécifiques et à commander chez Doepfer, je l'ai acheté 25,00 € et j'en ai eu pour une trentaine d'euros pour les deux potards + les frais pour petite commande + les frais PayPal + les frais de port, je suis juste en-dessous du prix du module fonctionnel en occase à quelques euros près), pour finir, un petit coup d’oscilloscope et de compteur de fréquence pour les réglages qui vont bien sur les trimmers de la forme d’onde en dent-de-scie (P5) et de l’offset du LFO (P3).
Comme je l’ai déjà écrit pour le Doepfer A-110-1 que j’ai réparé, ces opérations de dépannage ne sont pas très compliquées en soi (en plus le circuit du A-147 est beaucoup moins peuplé que le A-110) et facilitées par les composants traversants et les supports DIP, mais pour qui n’a ni un minimum d’expérience ni les instruments de mesures/outils adéquats c’est le genre de trucs que je déconseille et faire réparer un module dans la gamme de prix du A-147 chez un technicien coûtera bien plus cher que de le remplacer par un neuf (obsolète, remplacé par le VCDLFO A-147-2 à 127,00 €).
Là il est reparti pour une paire d’années. Je persiste a dire qu’un autre truc que j’aime chez Doepfer c'est la réparabilité de ses modules.
Voilà, si ça peut dépanner quelques AFiens qui rencontrent ces problèmes (à noter que si ça vous arrive sur ce module ça pourrait aussi être dû à l’OTA CA3080E/LM3080N ou à l’un des deux op-amp, pas nécessairement un problème de potard).

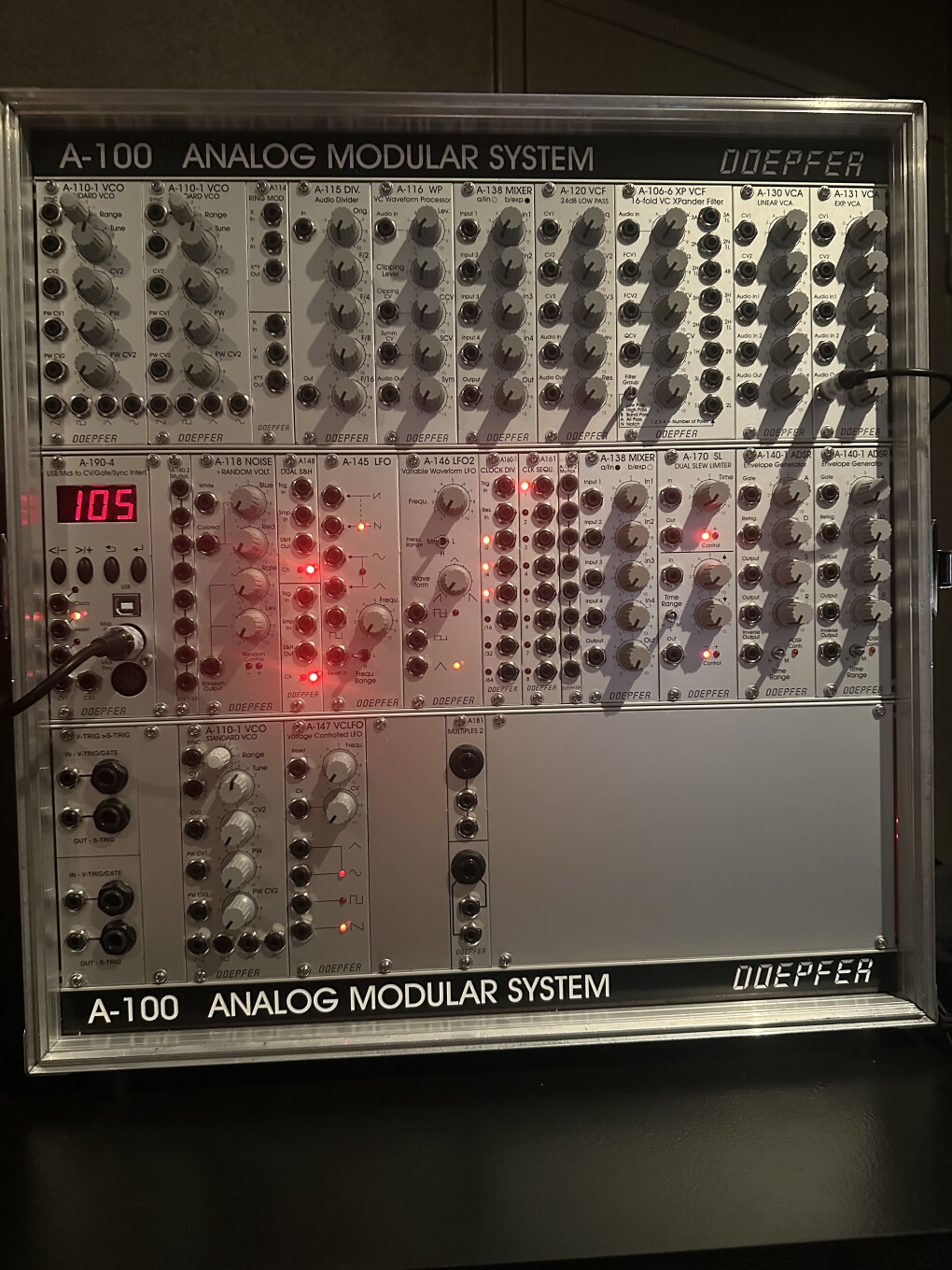

Le modulaire c’est comme le gruyère, plus il y a de module plus il y a de pannes
Les systèmes ayant en moyenne entre 20 et 40 modules (voire plus) on est pas à l’abri d’un schmurtz quelque part (ne serait-ce qu’un potard ou un jack qui merdouille).
.
Le plus bizarre c’était que le trimmer OFFSET avait bien une action sur la fréquence et que les 4 formes d’onde étaient générées. N’ayant aucun contrôle de la fréquence en manuel ni en CV j’ai d’abord pensé à un problème autour d’un op-amp (TL084CN notamment), puis à un/des composant(s) HS sur les lignes des potards. Obligé aussi de tracer les continuités tant bien que mal de ces lignes (je n’ai pas trouvé les schémas). J’ai remplacé une diode à l’allure suspecte (D9) qui n’a rien changé, dessoudé une patte de certains composants entre les potards et les op-amps (résistances, diodes) pour les tester… Puis dans un éclair de génie (ça arrive mais j’aurais honnêtement préféré l’avoir dès le départ ça m’aurait fait gagner un temps considérable), j’ai dessoudé les potards (assez chiants car les soudures sont à fleur des embases jack 3,5, pas évident de diriger la pompe) et fait un essai avec un potard qui traînait dans mes bricoles adapté avec 3 bouts de fil et hop, le potard branché sur FREQ puis sur CV ça a marché. En testant les potards (50k) j’avais des valeurs de plusieurs méga-ohm
J’avoue qu’il m’a un peu rendu dingue ce VCLFO car en tournant les potards il n’y avait rien qui laissait imaginer que ces potentiomètres étaient totalement HS (une accélération intermittente en les tournant ou un quelconque signe de vie, mais là vraiment que dalle…) et les schémas introuvables n’aident pas, ça m’a pris environ 2h 1/2. Le module est de 2012 soit près de 15 ans, donc pas étonnant d’avoir ce genre de problème (en plus celui-ci utilise un CA3080E, je craignais qu’il soit mort).
Bilan: Remplacement d’une diode et de 2 potards B50K (spécifiques et à commander chez Doepfer, je l'ai acheté 25,00 € et j'en ai eu pour une trentaine d'euros pour les deux potards + les frais pour petite commande + les frais PayPal + les frais de port, je suis juste en-dessous du prix du module fonctionnel en occase à quelques euros près), pour finir, un petit coup d’oscilloscope et de compteur de fréquence pour les réglages qui vont bien sur les trimmers de la forme d’onde en dent-de-scie (P5) et de l’offset du LFO (P3).
Comme je l’ai déjà écrit pour le Doepfer A-110-1 que j’ai réparé, ces opérations de dépannage ne sont pas très compliquées en soi (en plus le circuit du A-147 est beaucoup moins peuplé que le A-110) et facilitées par les composants traversants et les supports DIP, mais pour qui n’a ni un minimum d’expérience ni les instruments de mesures/outils adéquats c’est le genre de trucs que je déconseille et faire réparer un module dans la gamme de prix du A-147 chez un technicien coûtera bien plus cher que de le remplacer par un neuf (obsolète, remplacé par le VCDLFO A-147-2 à 127,00 €).
Là il est reparti pour une paire d’années. Je persiste a dire qu’un autre truc que j’aime chez Doepfer c'est la réparabilité de ses modules.
Voilà, si ça peut dépanner quelques AFiens qui rencontrent ces problèmes (à noter que si ça vous arrive sur ce module ça pourrait aussi être dû à l’OTA CA3080E/LM3080N ou à l’un des deux op-amp, pas nécessairement un problème de potard).
Le modulaire c’est comme le gruyère, plus il y a de module plus il y a de pannes
Les systèmes ayant en moyenne entre 20 et 40 modules (voire plus) on est pas à l’abri d’un schmurtz quelque part (ne serait-ce qu’un potard ou un jack qui merdouille).
.
Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air
- Mini-Maxi
- Accord'Eure Pianos
- psyfun
Accord'Eure Pianos
2431
AFicionado·a
Membre depuis 19 ans
Et pourtant je ne les ai pas tourné des tonnes de fois ces potards. Le module était réglé pareil la plupart du temps. Bizarre...
Accordeur de pianos, amateur de synthés. http://www.accord-eure.fr
laurent BERGMAN
721
Posteur·euse AFfolé·e
Membre depuis 23 ans
Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air
