Problème avec les led (bip bip!)
- 9 réponses
- 5 participants
- 1 399 vues
- 6 followers
pliskins88
371
Posteur·euse AFfamé·e
Membre depuis 20 ans
yohda
2549
Squatteur·euse d’AF
Membre depuis 20 ans
Salut,
Désolé, je n'ai pas du tout la réponse à ta question, mais je viens de voir cette 606 modifié :
La marque qui a fait cette mod pourrait certainement t'aider pour ton problème.
Désolé, je n'ai pas du tout la réponse à ta question, mais je viens de voir cette 606 modifié :
La marque qui a fait cette mod pourrait certainement t'aider pour ton problème.
pliskins88
371
Posteur·euse AFfamé·e
Membre depuis 20 ans
itchy
806
Posteur·euse AFfolé·e
Membre depuis 18 ans
itchy
806
Posteur·euse AFfolé·e
Membre depuis 18 ans
pliskins88
371
Posteur·euse AFfamé·e
Membre depuis 20 ans
regsik
93
Posteur·euse AFfranchi·e
Membre depuis 11 ans
regsik
93
Posteur·euse AFfranchi·e
Membre depuis 11 ans

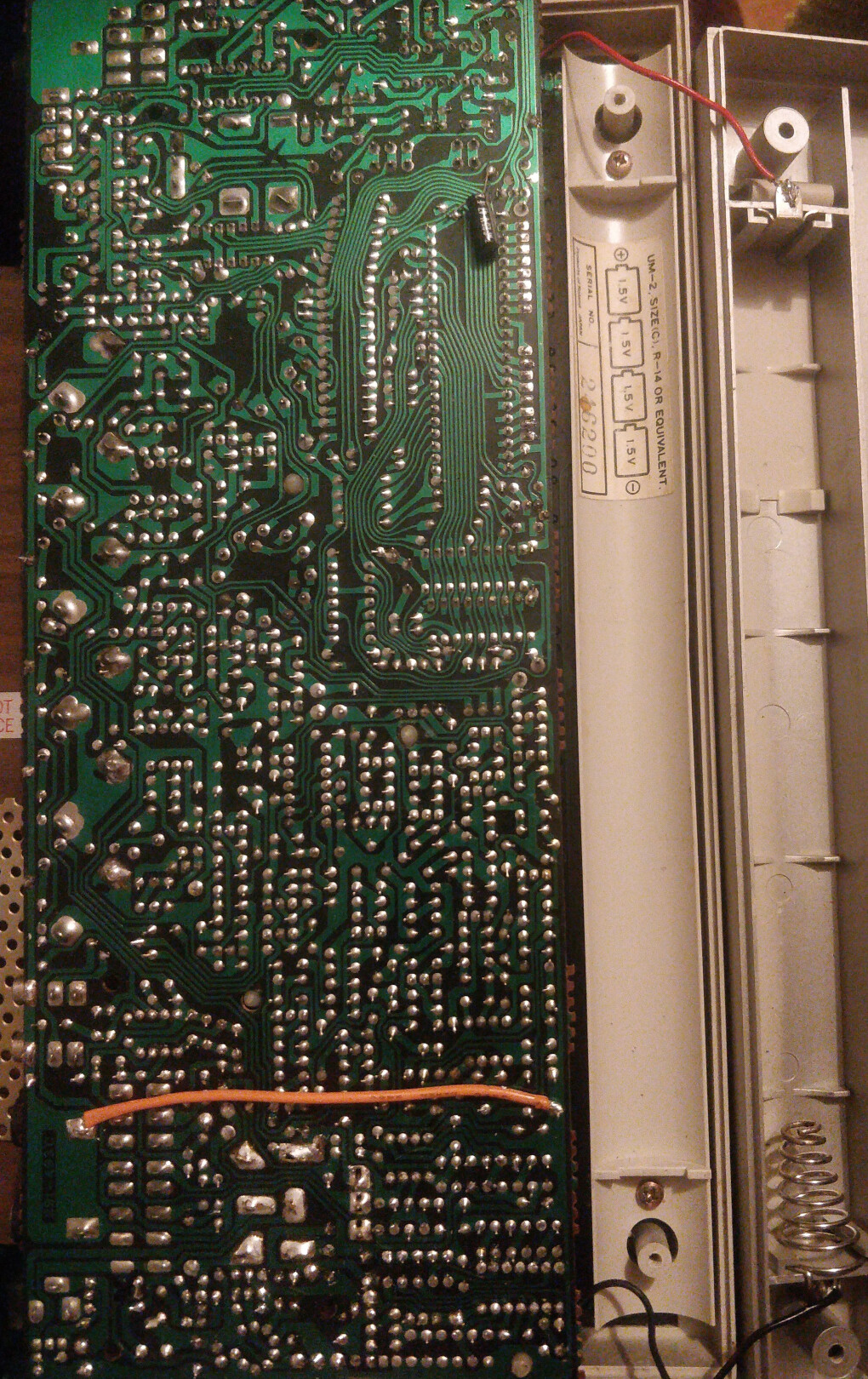

Voilà une photo qui ira plus vite qu'un long tuto..
Avec des si on pourrait être musical-es !
Ours303
2788
Squatteur·euse d’AF
Membre depuis 16 ans
slt regsik c'est quoi ce capa qui va du pin 41 du cpu à la masse? C'est d'origine sur ta 606?
Dans le lien que t'as posté Robin Writtle explique 2 autres mods pour réduire les bruits parasites.
Je viens d'en faire un. Il faut dessouder R189 et C86, les ressouder en parallèle des pins 1 et 2 de IC14. Lui les soude côté verso, j'ai soudé des 2 côté c'est pareille. Il faut couper la piste à l'endroit où j'ai le trait rouge. A noter qu'il n'en parle pas mais C187 me semble pas idéalement placé.
Dans le lien que t'as posté Robin Writtle explique 2 autres mods pour réduire les bruits parasites.
Je viens d'en faire un. Il faut dessouder R189 et C86, les ressouder en parallèle des pins 1 et 2 de IC14. Lui les soude côté verso, j'ai soudé des 2 côté c'est pareille. Il faut couper la piste à l'endroit où j'ai le trait rouge. A noter qu'il n'en parle pas mais C187 me semble pas idéalement placé.
Ours303
2788
Squatteur·euse d’AF
Membre depuis 16 ans
J'ai regardé plus en détail, google traduction c'est mieux pour les français:
Robin W: "La modification du bruit LED est facile : soudez un fil, de préférence pas un fil fin, depuis la broche de masse de la prise de sortie audio jusqu’à la piste de masse au bord avant du circuit imprimé, comme la broche négative de C71. Cela résout en grande partie un certain type de problème de bruit de masse dû au flux de courant d’entraînement des LED, ce qui cause de légères variations de tension dans différentes parties de la machine qui devraient être exactement zéro volt = masse.
La modification du bruit de sortie de déclenchement n’est pas facilement décrite en détail physique directe. Le problème est le couplage capacitif des signaux de sortie de déclenchement, qui sont des impulsions de 15 volts, vers la piste qui transporte le mélange de tous les contrôles de volume des instruments, qui alimente la broche négative de C16. La plupart du couplage est dû aux deux cavaliers de fil situés en haut du PCB qui alimentent les pistes vers les prises de sortie de déclenchement de 3,5 mm. Cependant, il existe également des interférences capacitatives latérales entre les pistes.
La modification consiste à couper ces deux pistes aux prises, ainsi que les pistes correspondantes au milieu du circuit imprimé où elles sont entraînées par Q33 et Q44. Ensuite, ces deux chemins de signal, chacun composé d'une piste, d'un cavalier et d'une autre piste, sont mis à la terre. Puis, en utilisant des fils qui évitent toutes les zones audio de la machine, je pilote les broches des prises à partir de ces points de commande Q33 et Q44.
Il y a également un problème de diaphonie capacitive depuis la broche avant (la plus éloignée de la broche de masse à l'arrière du PCB) de la prise de sortie de déclenchement LT. Cette broche transporte le signal de déclenchement lorsqu'aucun élément n'est branché. Il y a diaphonie à travers la carte jusqu'à la ligne de mixage où se trouvent les broches gauche de C86 et R189. Donc je les retire, je les place à l'arrière du PCB près de l'amplificateur opérationnel, je coupe la piste de la ligne de mixage jusqu'aux deux pastilles auxquelles ils étaient connectés, et je mets à la terre cette piste désormais isolée.
Ceci est une description complète des modifications, et si vous êtes techniquement compétent pour réaliser la modification, vous n'aurez besoin d'aucune information supplémentaire."
J'avais demandé à regsik quel était ce condensateur soudé dessous que je n'ai pas dans la mienne, pas de réponses, donc j'ai regardé sur le schéma, c'est un 47uF polarisé qui sert de découplage, il va du 6 volt à la masse. Il me semble non mentionné dans le manuel de service, j' ignore si il sert vraiment à quelque chose.
Le fil marron qui est censé supprimer la boucle de masse, j'ai essayé sur ma TR606 modifiée, je n'ai pas remarqué de différence transcendante avec ou sans. Faudrait que j'essaye avec une d' origine pour voir, après le est possible que certaines souffrent plus de ce phénomène que d'autres.
Par contre à propos de la pollution générée via le trig des toms dans le master, là effectivement il y a quelque chose d'intéressant mais Robin aiguille le "néophyte" sans approfondir, il ne parle pas de C87 qui est mal placé entre autre. Je pense que pour le mod soit vraiment efficace, il faudrait dessouder les pattes "nord" de R157 et R158 et souder dessus du câble blindé de "la nasa"

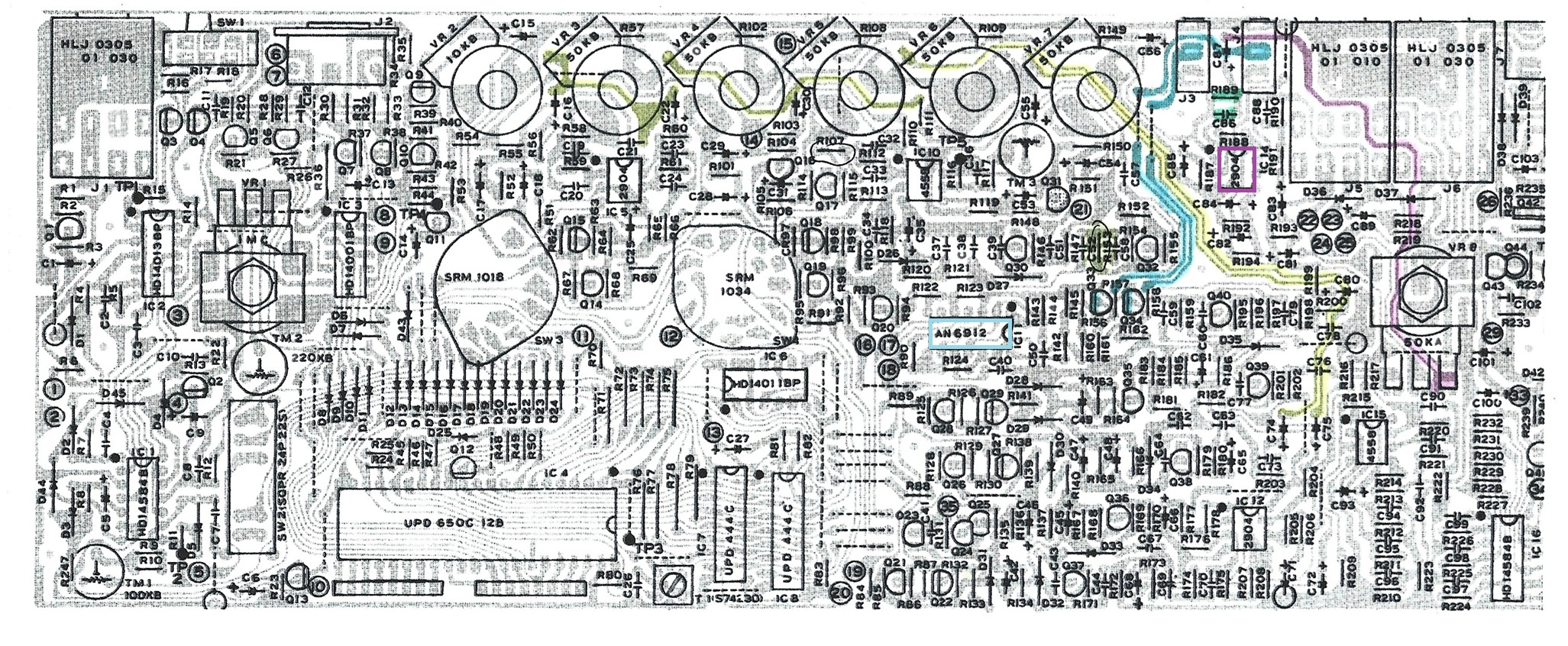

. Regardez en bleu j'ai surligné la route de ce trig , il traverse la route de l'audio des potards surligné de brun, qui va vers IC14 amplication audio master, j'ai entouré en violet IC14. Il faudrait aussi dessouder les jumper qui font traverser les pistes surlignées de bleu par dessus la route de l'audio des instruments surlignés en brun. Les 2 câbles blindés seraient soudé aux points chauds des embases trig out, surement des pistes à couper pour stopper toute pollution du master, on voit bien qu'il y a du surlignage bleu qui traverse C87 par lequel passe l'amplification de sortie, surligné en violet la route de l'amplification de sortie de C87 vers le potard de volume VR8.
J'ai remarqué autre chose qui concerne les mods d'extensions sonores, j'ai surligné en bleu IC11 il s' agit du secteur trig out des toms, secteur où se trouve Q33, Q34, R157/158, le problème c'est qu'il est très près du secteur snare, par lequel véhicule le bruit blanc, ce qui permet une extension possible du snappy est C52 et il est trop proche de Q33/34, R157/158, mais sans trig out programmé ça transmet une bruit parasite provenant de l' horloge.
Donc à partir du moment qu' on fait une extension du snappy, ces bruits parasistes seront encore plus présent dans le snare. Mais je trouve que le jeu en vaut la chandelle, étendre le snappy ça le rend beaucoup plus percutant, pour limiter les dégats je l'utilise qu'en sortie séparé avec compresseur/ noise gate boss RCL-10 que j'avais acheté 10€ à réparer. Hors sujet ou pas: Un collègue m'a dit blinde tous les câbles de mods, je ne suis pas convaincu, car c'est exigue l'intérieur d'un 606 et vrai blindage efficace le câblage serait trop épais, la logique est déjà d'avoir des câbles le plus courts possibles qui évitent le secteur alimentation.
Robin W: "La modification du bruit LED est facile : soudez un fil, de préférence pas un fil fin, depuis la broche de masse de la prise de sortie audio jusqu’à la piste de masse au bord avant du circuit imprimé, comme la broche négative de C71. Cela résout en grande partie un certain type de problème de bruit de masse dû au flux de courant d’entraînement des LED, ce qui cause de légères variations de tension dans différentes parties de la machine qui devraient être exactement zéro volt = masse.
La modification du bruit de sortie de déclenchement n’est pas facilement décrite en détail physique directe. Le problème est le couplage capacitif des signaux de sortie de déclenchement, qui sont des impulsions de 15 volts, vers la piste qui transporte le mélange de tous les contrôles de volume des instruments, qui alimente la broche négative de C16. La plupart du couplage est dû aux deux cavaliers de fil situés en haut du PCB qui alimentent les pistes vers les prises de sortie de déclenchement de 3,5 mm. Cependant, il existe également des interférences capacitatives latérales entre les pistes.
La modification consiste à couper ces deux pistes aux prises, ainsi que les pistes correspondantes au milieu du circuit imprimé où elles sont entraînées par Q33 et Q44. Ensuite, ces deux chemins de signal, chacun composé d'une piste, d'un cavalier et d'une autre piste, sont mis à la terre. Puis, en utilisant des fils qui évitent toutes les zones audio de la machine, je pilote les broches des prises à partir de ces points de commande Q33 et Q44.
Il y a également un problème de diaphonie capacitive depuis la broche avant (la plus éloignée de la broche de masse à l'arrière du PCB) de la prise de sortie de déclenchement LT. Cette broche transporte le signal de déclenchement lorsqu'aucun élément n'est branché. Il y a diaphonie à travers la carte jusqu'à la ligne de mixage où se trouvent les broches gauche de C86 et R189. Donc je les retire, je les place à l'arrière du PCB près de l'amplificateur opérationnel, je coupe la piste de la ligne de mixage jusqu'aux deux pastilles auxquelles ils étaient connectés, et je mets à la terre cette piste désormais isolée.
Ceci est une description complète des modifications, et si vous êtes techniquement compétent pour réaliser la modification, vous n'aurez besoin d'aucune information supplémentaire."
J'avais demandé à regsik quel était ce condensateur soudé dessous que je n'ai pas dans la mienne, pas de réponses, donc j'ai regardé sur le schéma, c'est un 47uF polarisé qui sert de découplage, il va du 6 volt à la masse. Il me semble non mentionné dans le manuel de service, j' ignore si il sert vraiment à quelque chose.
Le fil marron qui est censé supprimer la boucle de masse, j'ai essayé sur ma TR606 modifiée, je n'ai pas remarqué de différence transcendante avec ou sans. Faudrait que j'essaye avec une d' origine pour voir, après le est possible que certaines souffrent plus de ce phénomène que d'autres.
Par contre à propos de la pollution générée via le trig des toms dans le master, là effectivement il y a quelque chose d'intéressant mais Robin aiguille le "néophyte" sans approfondir, il ne parle pas de C87 qui est mal placé entre autre. Je pense que pour le mod soit vraiment efficace, il faudrait dessouder les pattes "nord" de R157 et R158 et souder dessus du câble blindé de "la nasa"
. Regardez en bleu j'ai surligné la route de ce trig , il traverse la route de l'audio des potards surligné de brun, qui va vers IC14 amplication audio master, j'ai entouré en violet IC14. Il faudrait aussi dessouder les jumper qui font traverser les pistes surlignées de bleu par dessus la route de l'audio des instruments surlignés en brun. Les 2 câbles blindés seraient soudé aux points chauds des embases trig out, surement des pistes à couper pour stopper toute pollution du master, on voit bien qu'il y a du surlignage bleu qui traverse C87 par lequel passe l'amplification de sortie, surligné en violet la route de l'amplification de sortie de C87 vers le potard de volume VR8.J'ai remarqué autre chose qui concerne les mods d'extensions sonores, j'ai surligné en bleu IC11 il s' agit du secteur trig out des toms, secteur où se trouve Q33, Q34, R157/158, le problème c'est qu'il est très près du secteur snare, par lequel véhicule le bruit blanc, ce qui permet une extension possible du snappy est C52 et il est trop proche de Q33/34, R157/158, mais sans trig out programmé ça transmet une bruit parasite provenant de l' horloge.
Donc à partir du moment qu' on fait une extension du snappy, ces bruits parasistes seront encore plus présent dans le snare. Mais je trouve que le jeu en vaut la chandelle, étendre le snappy ça le rend beaucoup plus percutant, pour limiter les dégats je l'utilise qu'en sortie séparé avec compresseur/ noise gate boss RCL-10 que j'avais acheté 10€ à réparer. Hors sujet ou pas: Un collègue m'a dit blinde tous les câbles de mods, je ne suis pas convaincu, car c'est exigue l'intérieur d'un 606 et vrai blindage efficace le câblage serait trop épais, la logique est déjà d'avoir des câbles le plus courts possibles qui évitent le secteur alimentation.- < Liste des sujets
