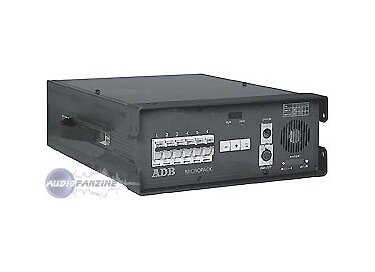

ADB MICROPACK

Capacités opérationnelles

• clavier à 3 touches, affichage 4 caractères et menu convivial pour un accès aisé à toutes les fonctions des gradateurs

• test individuel d'un gradateur (allumé ou chenillard)

• 10 courbes d'allumage sélectionnables par gradateur

• lissage des transferts (précision de 4000 pas)

• dernier état lumineux conservé en cas d'interruption du

  signal DMX

• sauvegarde illimitée des paramètres programmés

• protection contre les raccordements accidentels en 400 V

• indications de fonctionnement :

  400 V - surchauffe - contrôle du processeur - présence du signal DMX - niveaux de commande DMX et
  analogiques

• sélection de l'adresse du premier gradateur

• mémorisation d'un état lumineux

• ventilateur(s) silencieux de haute qualité avec coupure

  automatique

• en cas de surchauffe, régulation automatique des gradateurs

• Caractéristiques techniques

  • alimentation : 230 V / 400 V étoile 3NPE (TN-S)

  • protection par fusibles unipolaires HPC, avec témoins de

    bon état des fusibles, protection 1P+N en option

  • prévu pour une utilisation continue à 35°C

  • pilotage DMX 512/1990 (XLR 5)

    et analogique 0/+10 V (DB25) en option

  • isolation galvanique de l'entrée DMX

  • cet appareil est conforme aux directives européennes

    applicables et est marqué CE.

    Applications architecturales

    Equipé de l'option analogique, ces gradateurs peuvent être commandés par l'une des méthodes suivantes :

    • pupitre de contrôle analogique (0 / +10V)

    • interrupteur à 3 positions (montée - descente - maintien), un

      interrupteur pouvant contrôler un ou plusieurs gradateurs



  Gradateurs digitaux

  Le MICROPACK et le MICRORACK 25 appartiennent à une famille de gradateurs entièrement digitaux qui utilisent un microprocesseur de commande particulièrement avancé et un Circuit Intégré pour Application Spécifique (= puce personnalisée) conçu par ADB.
  La commande digitale assure un fonctionnement stable, précis et répété dans le temps, elle ne nécessite pas les recalibrages périodiques des gradateurs à circuits analogiques.

  Le menu donne accès à l'ensemble des fonctions et apporte un maximum de flexibilité pour toute une série d'applications.
  Dans un appareil équipé de l'option "entrées analogiques", les signaux de commande analogiques sont convertis en un signal digital par le convertisseur DAC (Digital to Analogue Converter), et sont ensuite traités comme une information digitale.

  Les niveaux analogiques et DMX sont fusionnés pour tout gradateur, selon le principe du "plus haut l'emporte".

  Exemple :
  • gradateur

  • gradateur

  - pupitre de commande DMX à 70 %
  - pupitre de commande analogique à 50 % - le niveau de sortie gradateur sera 70 %

  - pupitre de commande DMX à 20 %
  - pupitre de commande analogique à 80 % - le niveau de sortie gradateur sera 80 %

  signal DMX venant d'un pupitre

  signal DMX signal venant d'un vers un pupitre analogique

  autre

  gradateur
