voici le mien, fraichement réalisé.
c'est carrement + classe que d'origine, ça frise la perfection visuelle !
et c'est vraiment + pratique pour jouer d'avoir les potards comme ça.
hey sans rire ,y aurait pas une bonne âme pour nous faire un petit pdf, decriptif ,materiel utilisé etc ??
Sont chouettes vos Mods !
Tu plaisantes j'espère?!
Il est vraiment magnifique en tout cas!
chapeau les mecs !!!!
je ne sais pas pourquoi ce sujet est arrivé dans mes mails avec le dernier post, mais super, je découvre tout d'un coup !!!
perso, j'ai fait le même genre de truc mais avec un X5 dont le clavier ne "connectait" plus ... une fois ouvert, j'ai remarqué qu'il avait dû prendre un peu trop l'humidité ...
(attention, fragile) et donc j'en ai fait un expendeur !
pour le MS20, j'ai le vrai, acheté à sa sortie (eh oui, on a l'âge de ses artères ...), mais avec 2 touches cassées, il faut que je trouve des touches pour les remplacer, ou que je m'en fabrique mais un peu galère ...
continuez à mettre des photos, c'est trop beau !
et pour ceux qui s'y mettraient maintenant, prenez effectivement des photos des étapes intermédiaires !!!
- 1
- 2
jonkaille
220
Posteur·euse AFfiné·e
Membre depuis 20 ans
voici le mien, fraichement réalisé.
c'est carrement + classe que d'origine, ça frise la perfection visuelle !
et c'est vraiment + pratique pour jouer d'avoir les potards comme ça.
Mahaous
605
Posteur·euse AFfolé·e
Membre depuis 21 ans
jonkaille
220
Posteur·euse AFfiné·e
Membre depuis 20 ans
Dv_
13
Nouvel·le AFfilié·e
Membre depuis 20 ans
J'ai lu quelque part sur le net qu'avec une bonne harpe laser, il y a moyen de faire les soudures soit-meme. Info ou intox ?
Eiii
168
Posteur·euse AFfiné·e
Membre depuis 22 ans
hey sans rire ,y aurait pas une bonne âme pour nous faire un petit pdf, decriptif ,materiel utilisé etc ??
Sont chouettes vos Mods !
Mahaous
605
Posteur·euse AFfolé·e
Membre depuis 21 ans
Très drole... sisi !
En fait j'avais pas fait gaffe à la construction du modèle d'origine...
Ca m'apprendra tiens...
Chui qd même preneur pour le pdf moi aussi ... si il existe !
En fait j'avais pas fait gaffe à la construction du modèle d'origine...
Ca m'apprendra tiens...
Chui qd même preneur pour le pdf moi aussi ... si il existe !
steakfrites
12
Nouvel·le AFfilié·e
Membre depuis 19 ans
Citation : cout total : 4500 $us
Tu plaisantes j'espère?!Il est vraiment magnifique en tout cas!
jonkaille
220
Posteur·euse AFfiné·e
Membre depuis 20 ans
kinikon
308
Posteur·euse AFfamé·e
Membre depuis 20 ans
chapeau les mecs !!!!je ne sais pas pourquoi ce sujet est arrivé dans mes mails avec le dernier post, mais super, je découvre tout d'un coup !!!
perso, j'ai fait le même genre de truc mais avec un X5 dont le clavier ne "connectait" plus ... une fois ouvert, j'ai remarqué qu'il avait dû prendre un peu trop l'humidité ...
(attention, fragile) et donc j'en ai fait un expendeur !pour le MS20, j'ai le vrai, acheté à sa sortie (eh oui, on a l'âge de ses artères ...), mais avec 2 touches cassées, il faut que je trouve des touches pour les remplacer, ou que je m'en fabrique mais un peu galère ...
continuez à mettre des photos, c'est trop beau !
et pour ceux qui s'y mettraient maintenant, prenez effectivement des photos des étapes intermédiaires !!!
IceSpoon
162
Posteur·euse AFfiné·e
Membre depuis 20 ans
Blim bloum bloum,
Ca va être mon projet pour mes vacances à moi perso de dans 15 jours. Objectif: y coller le clavier en amovible avec un beau cable. Promis, je vous fait les photos intermédiaires!!
Si ça casse mon MS20, j'ai fait le serment sur mon sang de venir hanter l'initiateur de ce post
Ca va être mon projet pour mes vacances à moi perso de dans 15 jours. Objectif: y coller le clavier en amovible avec un beau cable. Promis, je vous fait les photos intermédiaires!!
Si ça casse mon MS20, j'ai fait le serment sur mon sang de venir hanter l'initiateur de ce post IceSpoon
162
Posteur·euse AFfiné·e
Membre depuis 20 ans
Hello les bricolos,
Me voilà de retour après mes vacances. Bon entre ce qu'on annonce et ce qu'on fait réellement il y a toujours une différence.... primo au niveau du clavier j'ai un peu laissé tomber pour plusieurs raisons:
. Quand j'ai eu le truc tout nu dans les mains, l'interêt du boulot par rapport à l'utilisation que j'allais en faire était quasi nul. Les touches sont vraiment petites pour mes gros doigts et sacrément molles. Un de ces jours peut-être...
. Au niveau des photos intermédiaires, ben désolé, hein, je suis tombé en plein EJP cette semaine, donc outre le fait que j'ai du pratiquement tout faire à la scie à main, j'ai pratiquement bossé à la bougie toute la semaine, donc pour les photos... Par contre un we où il fera beau, je démonterai la bête pour vous montrer les entrailles.

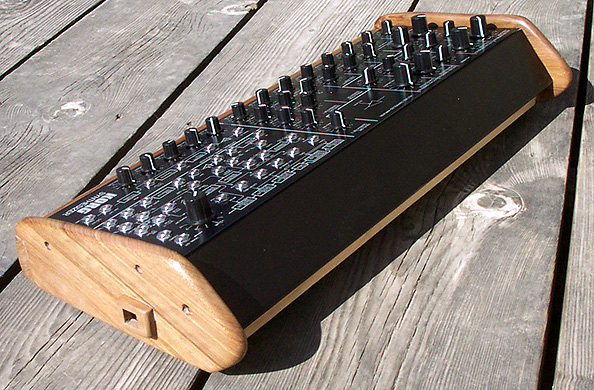

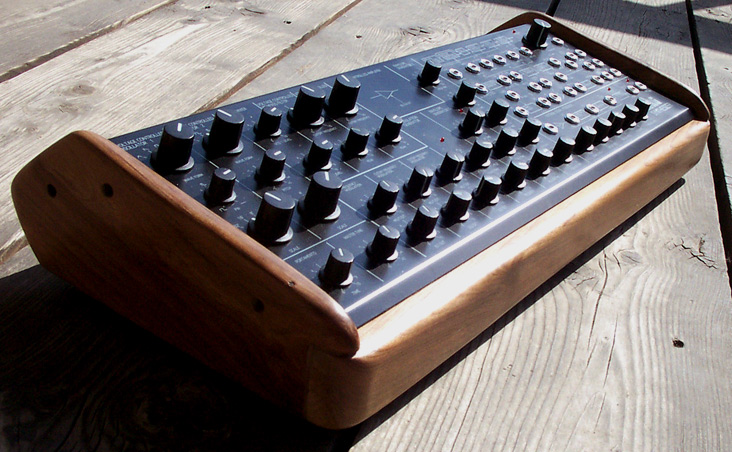

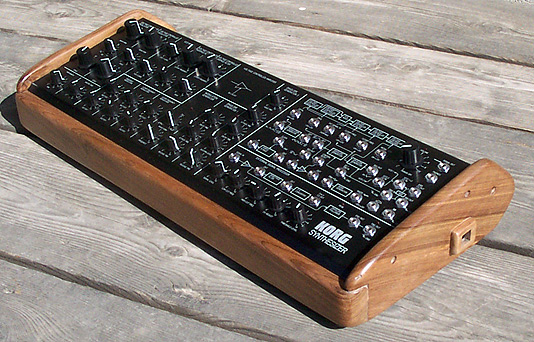

Qq photos du résultat:
Bon qq remarques techniques pour ceux qui voudraient se lancer dans le bouzingue:
. Au niveau du coffrage en bois, j'ai utilisé une planche de peuplier pour le dessous et de la ronce de noyer pour le devant et les cotés. En fait le montage est simple: une planche, un bord sur lequel va reposer l'avant de la plaque en métal du MS20 (assez haut pour que la carte à l'intérieur ne repose pas sur le bois) et 2 panneaux d'une part collés sur la planche de base et d'autre part vissée sur les cotés au niveau des trous d'origine. Je me suis crevé le pompon pour tailler 4 tasseaux en biseaux pour visser par l'arrière et en dessous sur les 4 trous d'origine mais vu que c'est tenu par les cotés, je ne sais pas si honêtement ça vaut le coup...
Pour la finition, comme d'hab papier de verre, laine d'acier 0, cire d'antiquaire, et frottage intense avec un vieux bout de polaire.
. Au niveau de la bête d'origine: le panneau se dévisse et se détache super facilement.
. Au niveau des cables, on a 5 branchements. Deux sont utilisés pour le clavier (6 et 5 fils), 1 pour le molette de modulation (3 fils), 1 pour le petit poussoir que je n'ai jamais pigé à quoi il servait (2 fils) et 1 dernier pour la connection à l'USB (3 fils). Je n'ai conservé que ce dernier, le reste étant au niveau de mon clavier maitre.
En toute honneteté, le truc est assez simple à réaliser et sans risque, les élements sont facilement détachables. Le truc le plus dur à réaliser est le trou sur le coté (bien carré) pour insérer la prise USB.
Je suis à dispo si il y en a qui ont des questions ou besoin de précision pour se lancer dans l'aventure...
Me voilà de retour après mes vacances. Bon entre ce qu'on annonce et ce qu'on fait réellement il y a toujours une différence.... primo au niveau du clavier j'ai un peu laissé tomber pour plusieurs raisons:
. Quand j'ai eu le truc tout nu dans les mains, l'interêt du boulot par rapport à l'utilisation que j'allais en faire était quasi nul. Les touches sont vraiment petites pour mes gros doigts et sacrément molles. Un de ces jours peut-être...
. Au niveau des photos intermédiaires, ben désolé, hein, je suis tombé en plein EJP cette semaine, donc outre le fait que j'ai du pratiquement tout faire à la scie à main, j'ai pratiquement bossé à la bougie toute la semaine, donc pour les photos...
Par contre un we où il fera beau, je démonterai la bête pour vous montrer les entrailles.Qq photos du résultat:
Bon qq remarques techniques pour ceux qui voudraient se lancer dans le bouzingue:
. Au niveau du coffrage en bois, j'ai utilisé une planche de peuplier pour le dessous et de la ronce de noyer pour le devant et les cotés. En fait le montage est simple: une planche, un bord sur lequel va reposer l'avant de la plaque en métal du MS20 (assez haut pour que la carte à l'intérieur ne repose pas sur le bois) et 2 panneaux d'une part collés sur la planche de base et d'autre part vissée sur les cotés au niveau des trous d'origine. Je me suis crevé le pompon pour tailler 4 tasseaux en biseaux pour visser par l'arrière et en dessous sur les 4 trous d'origine mais vu que c'est tenu par les cotés, je ne sais pas si honêtement ça vaut le coup...
Pour la finition, comme d'hab papier de verre, laine d'acier 0, cire d'antiquaire, et frottage intense avec un vieux bout de polaire.
. Au niveau de la bête d'origine: le panneau se dévisse et se détache super facilement.
. Au niveau des cables, on a 5 branchements. Deux sont utilisés pour le clavier (6 et 5 fils), 1 pour le molette de modulation (3 fils), 1 pour le petit poussoir que je n'ai jamais pigé à quoi il servait (2 fils) et 1 dernier pour la connection à l'USB (3 fils). Je n'ai conservé que ce dernier, le reste étant au niveau de mon clavier maitre.
En toute honneteté, le truc est assez simple à réaliser et sans risque, les élements sont facilement détachables. Le truc le plus dur à réaliser est le trou sur le coté (bien carré) pour insérer la prise USB.
Je suis à dispo si il y en a qui ont des questions ou besoin de précision pour se lancer dans l'aventure...
Coyote14
16946
Modérateur·trice thématique
Membre depuis 21 ans
IceSpoon
162
Posteur·euse AFfiné·e
Membre depuis 20 ans
Ah ok! Merci du tuyeau. Je rajouterai un chtit coup de perceuse sur un des cotés pour l'insérer.J'avoue que je ne m'en étais jamais servi.....
