Astuce : Éliminer les Buzz et Hum de votre PedalBoard

Par Domi35 le 23/11/2015 - (Tout public)

Je me suis véritablement penché cet été sur les problèmes de ronflette en tout genre causé par mon PedalBoard et les liaisons instrument PedalBoard et ampli, à lire les différents topics je ne serais pas le seul !



J'ai donc commencé après de longues recherches sur le Net à investir dans de différents produits  :



1  Achat d'une bonne alimentation Voodoo Lab Pedal Power 4X4

2  Achat de câble Evidence Audio Monorail pour le câblage du PB

3  Achat de jacks coudées sans soudure Evidence Audio SIS pour la connection des pédales

4  Achat de jacks à encastrées Neutrik NJ3FP6C-B pour l'entrée et la sortie de mon PB

5  Achat d'une prise 220V Neutrik NAC3 PX Powercon True1 pour alimenter mon PB

6  Achat d'un rouleau autocollant de bande de cuivre

7 Achat de câble instrument Evidence Audio Melody

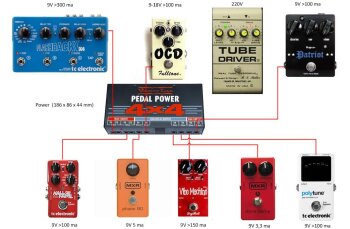

J'ai ensuite déterminé mes connections 9V suivant l'intensité utile :









J'ai bien sûr fixé l'alimentation Voodoo dessous mon PB, j'ai percé l'arrière de celui-ci pour fixer la prise

220V Neutrik NAC3 PX Powercon, après la connection de mon câblage 220V, j'ai fait une isolation

radio fréquence avec une bande de cuivre enroulé autour de cette prise et connecté à la terre de l'alimentation 220V.



J'ai fait de même pour les jacks Neutrik NJ3FP6C-B entrée instrument et sortie ampli, avec du câblage Evidence Audio

Monorail et la même protection en radio fréquence mais cette fois soudé sur la masse des jacks.



J'ai ensuite réalisé la connection entre mes pédales avec du câble Evidence Audio Monorail et des prises coudées

Evidence Audio SIS Screw in Solderless 1/4″ Phone Plug en suivant bien les explications de montage du fabriquant .



Enfin j'ai finalisé les connections instrument et ampli avec du câble Evidence Audio Melody .



Pour les puristes comme moi qui utilisent des simples bobinages, il reste deux opérations à faire le Blindage de la guitare et le

re-câblage de la guitare.



En conclusion, mes différents Buzz et Hum ont quasiments disparus, mais le grand plus j'ai retrouvé la dynamique, les sons

cristalins et les basses profondes de ma Stratocaster et de mon Hiwatt DG-504





Si vous avez des questions, (ou trouver les pièces, etc.) contactez moi...

Bonne amélioration!
