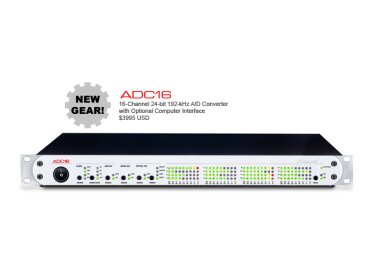

Benchmark Media Systems Benchmark ADC16

• Fabricant : Benchmark Media Systems
• Modèle : Benchmark ADC16
• Catégorie : Convertisseurs Analogiques Numériques
• Fiche créée le : 01/12/2010

ADC16 – La musique est une chose magnifique

La philosophie de Benchmark est très claire : les convertisseurs numériques doivent préserver toutes les délicates nuances de la source audio afin que la musique captive et transporte l'auditeur. C'est précisément la raison pour laquelle les convertisseurs Benchmark sont connus dans le monde entier.

Et le Benchmark ADC16 est lui aussi l'exemple parfait de cette philosophie. Grâce à l'ADC16, la pureté sonore chère à Benchmark peut illuminer l'ensemble d'une séance d'enregistrement multipiste. Ce convertisseur analogique>numérique 16 canaux terrasse les démons numériques qui harcèlent tant de convertisseurs audionumériques du marché.

L'ADC16 fait figure de référence pour ses performances audio exceptionnelles, mais aussi pour ses fonctionnalités intelligentes, sa polyvalence, sa prise en main intuitive et son look élégant. Le tout à un prix surprenant.

Polyvalence maximale pour votre système de MAO

L'ADC16 dispose d'un slot pour carte FireWire optionnelle. Lorsqu'il est relié à l'ordinateur en FireWire, l'ADC16 peut servir d'unique interface à tout un système de MAO natif sans nécessiter de périphérique supplémentaire. De plus, l'ADC16 est entièrement compatible avec les interfaces numériques I/O Avid/Digidesign et beaucoup d'autres interfaces dotées d'entrées AES, coaxiales et/ou optiques.

Grâce au mode ADAT de ses sorties optiques, l'ADC16 est le partenaire idéal des anciennes interfaces pour Pro Tools LE et des interfaces numériques dotées d'entrées ADAT et coaxiales : il leur fournit un signal résultant d'une conversion analogique>numérique de très haut niveau. Cette immense polyvalence permet au DAC16 de s'intégrer parfaitement aux systèmes de MAO passés, présents et futurs.

Polyvalence en entrée et en sortie

L'ADC16 possède 16 canaux équipés d'entrées analogiques symétriques sans transformateur. L'étage analogique s'inscrit dans une longue lignée de circuits au son exceptionnellement pur – une quête de l'excellence maintes fois récompensée que Benchmark cultive depuis plus de 25 ans.

Le canal de chaque entrée analogique possède un réglage de gain (potentiomètre Trim) disposant d'une plage de 20 dB. Avec le réglage de gain à 0 dB, l'entrée encaisse jusqu'à 28 dBu sans écrêtage. Quand le gain est au maximum, le convertisseur fonctionne à plein avec un signal d'entrée de 8 dB.

L'ADC16 est un modèle de polyvalence en matière de routing d'entrée/sortie. Le panneau de contrôle permet à l'utilisateur de sélectionner la source (conversion A/N ou système de MAO) de chaque sortie numérique AES, coaxiale et optique. Cela est particulièrement utile quand l'ADC16 est associé à une console de studio analogique. Les flux audionumériques provenant des convertisseurs A/N peuvent être envoyés directement aux sorties numériques puis à un convertisseur N/A multicanal pour alimenter la console, le tout en contournant entièrement le système de MAO. Cela permet de supprimer la latence et les artefacts du système de MAO pour le monitoring en temps réel.

Les huit sorties optiques de l'ADC16 peuvent fonctionner en mode SPDIF ou ADAT avec des fréquences d'échantillonnage jusqu'à 192 kHz (le mode ADAT est compatible SMUX2 et SMUX4).

UltraLock DDS™ – Immunité totale contre le jitter

Comme tous les produits Benchmark, l'ADC16 garantit des performances parfaitement fiables, c'est-à-dire jamais sujettes à variations. Le nouveau système d'horloge Benchmark UltraLockDDS™ utilise les dernières avancées techniques mises au point pour les systèmes de radiocommunication HF. L'oscillateur maître est un oscillateur à cristal à fréquence fixe, à température compensée et à bruit de phase réduit qui affiche d'une précision en fréquence de ±2 PPM. Cet oscillateur contrôle un système DDS (Direct Digital Synthesis) à 500 MHz qui génère une horloge système Wordclock 3072x. Cette horloge HF est divisée par six et distribuée directement aux convertisseurs A/N à l'aide d'une puce de distribution d'horloge logique PECL très rapide. Chacun des huit convertisseurs est directement contrôlé par une ligne de transmission dédiée dont l'impédance est adaptée.

L'atténuation du jitter est réalisée avec les filtres numériques d'un FPGA (Field-Programmable Gate Array) custom qui contrôle le système DDS. Toute la distorsion induite par le jitter reste loin en dessous des niveaux audibles, quelles que soient les applications et les conditions d'utilisation. La distorsion induite par le jitter est toujours au moins 135 dB sous le niveau de la musique. En termes de jitter, les performances du système UltralLockDDS™ égalent ou surpassent celles du système Benchmark UltraLock™ sans utiliser la conversion asynchronique de la fréquence d'échantillonnage (ASRC). L'élimination du processus ASRC réduit significativement la latence du système et assure le flux le plus direct possible du convertisseur analogique>numérique vers l'interface numérique.

La polyvalence au cœur des débats

Le système Benchmark UltraLockDDS™ est très accommodant. Il peut se caler sur n'importe quelle fréquence d'échantillonnage entre 28 et 200 kHz, le tout en l'espace de quelques millisecondes. Les fréquences d'échantillonnage spéciales légèrement modifiées à la hausse ou à la baisse pour les transferts vidéo ne posent aucun problème. Et par-dessus tout, le jitter est systématiquement rapporté à des niveaux très inférieurs au seuil audible. En matière de jitter, les performances sont identiques quel que soit le mode de fonctionnement.

Affichage précis et détaillé

Chaque canal de l'ADC16 est équipé d'un afficheur à LEDs 9 segments. Les afficheurs possèdent une précision à l'échantillon près qui leur permet d'indiquer les crêtes les plus furtives. On peut étalonner les afficheurs sur des pas de 6 dB, pour une plage d'affichage totale de 48 dB, ou sur des pas de 1 dB pour une plage d'affichage totale de 20 dB. Dans les deux cas, l'utilisateur peut faire passer les afficheurs en mode « Peak-Hold », auquel cas ils indiquent continuellement le niveau de l'échantillon le plus fort jusqu'à réinitialisation du mode « Peak-Hold ».
