Audiophony GOA9C=ECLER mac 90v Pannes, ronfle audible ...

1 réponse
2 participants
356 vues
2 followers

davidcab

1204

AFicionado·a

Membre depuis 21 ans

Sujet de la discussion Posté le 13/12/2025 à 20:47:20

Sur cette table fabriquée par ECLER (mac 90v) puis pour Hit music en Audiophony, il y a 3 gros problèmes :
- niveau (LED) à -10dB en left sur voie 1
- ronfle audio sur master1 & 2, REC en right et left
- pas d'écoute casque sur MIX, seulement en PFL (pas de basculement lors de l'appui sur PFL)

La qualité en conception audio et la fabrication sont très bonnes
Elle est conçue avec une alimentation de type à découpage +/-18V, et l'ondulation résiduelle relevée est de 6mVac sur les AOP, ce qui n'est pas exceptionnel, j'y reviendrai en bas du post à propos du découplage.

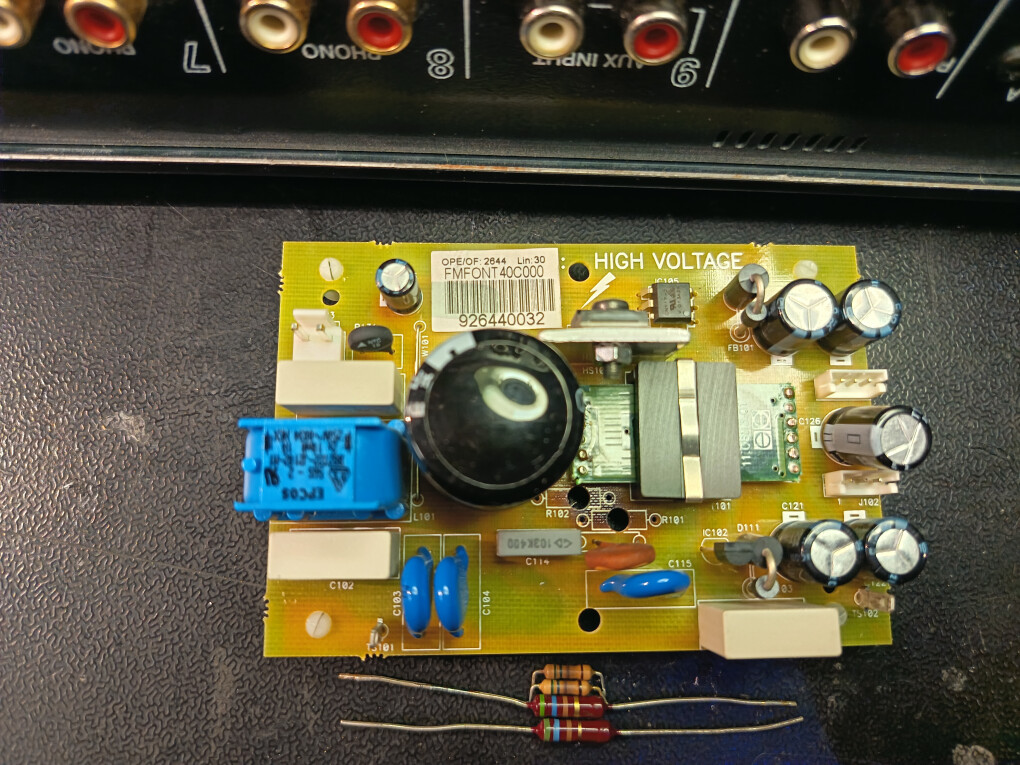

J'en profite pour remplacer les 2 résistances de 560 ohms/1W par des 3W (R101 et R102)

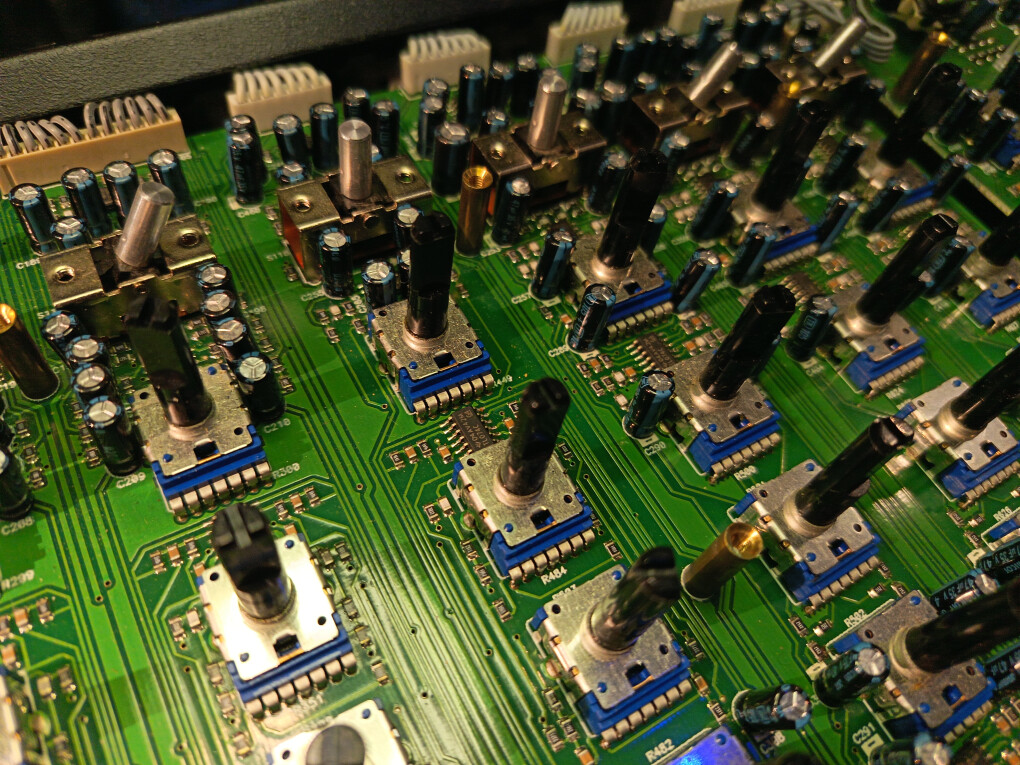

Tout est en composants CMS.

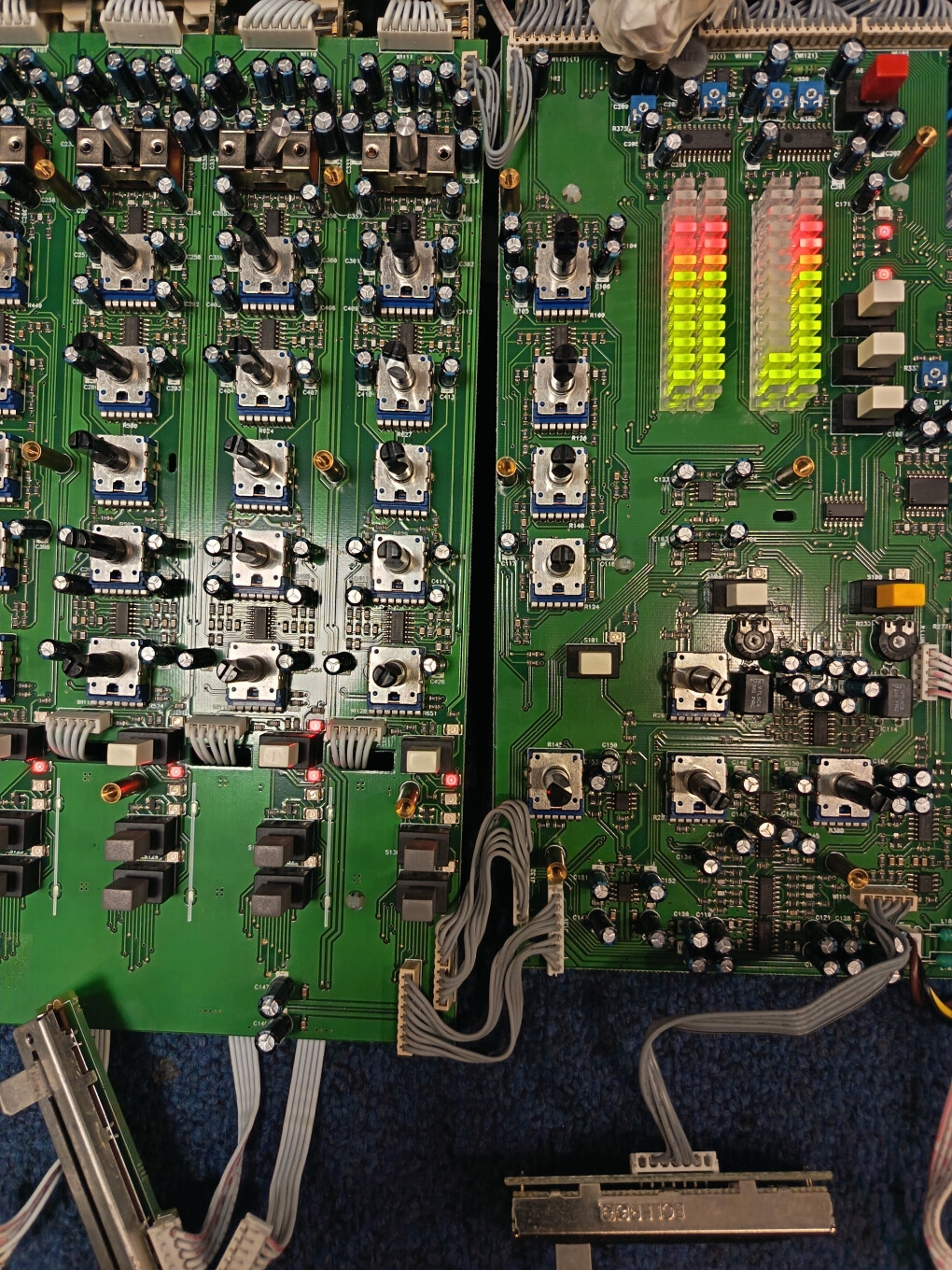

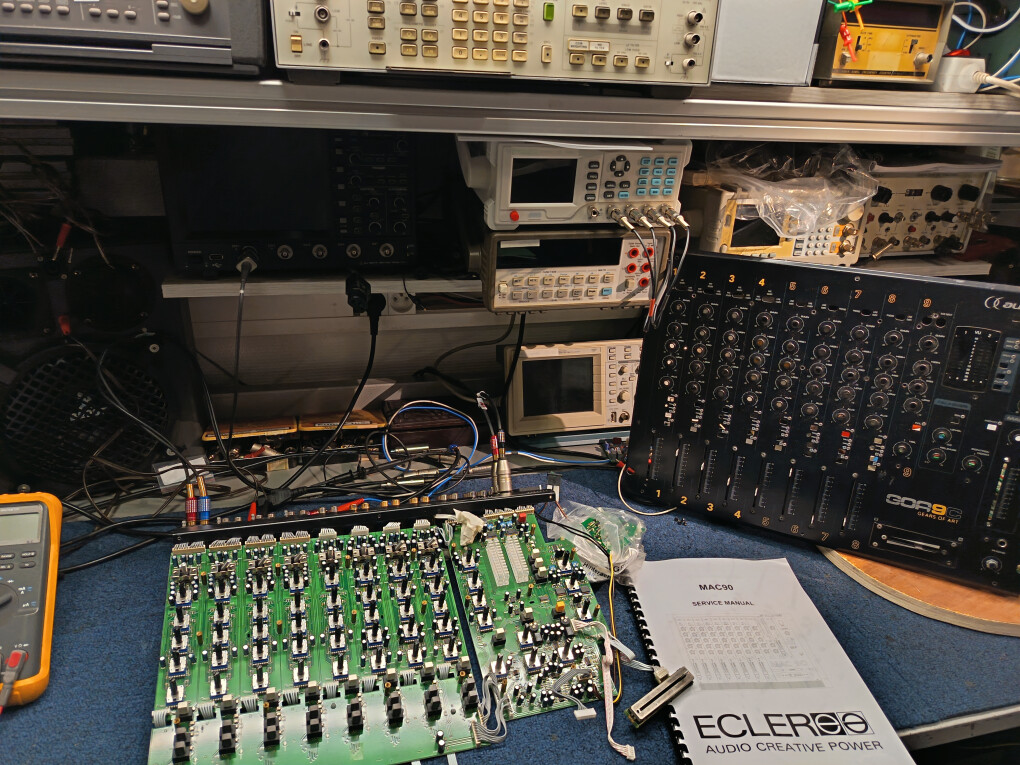

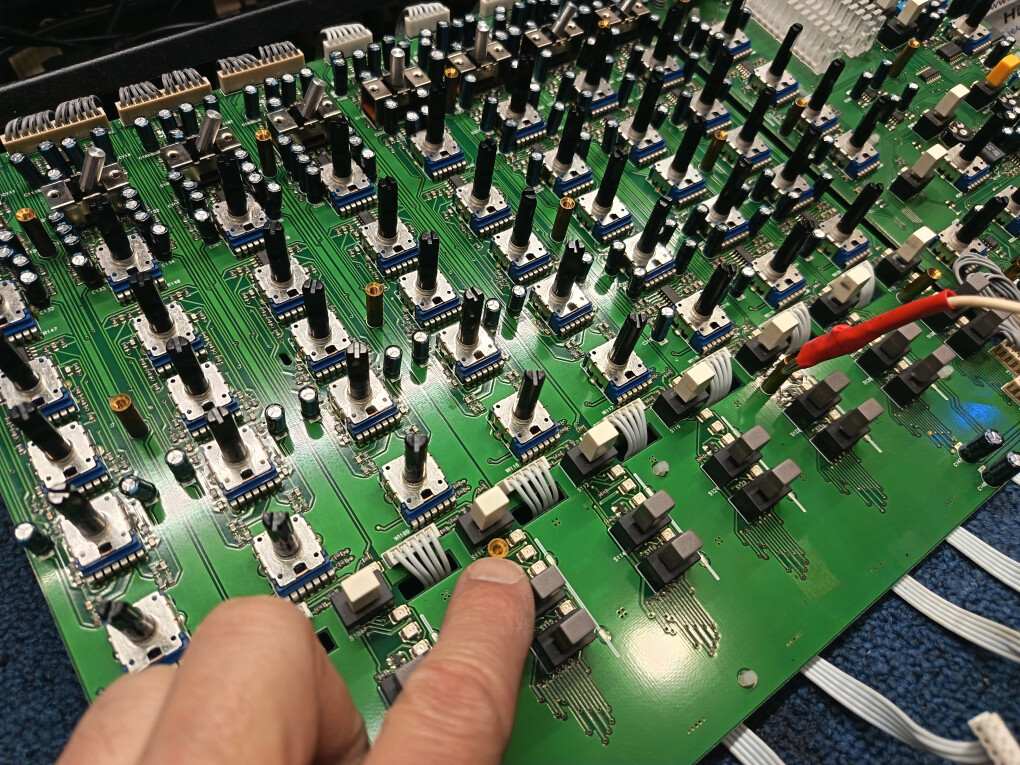

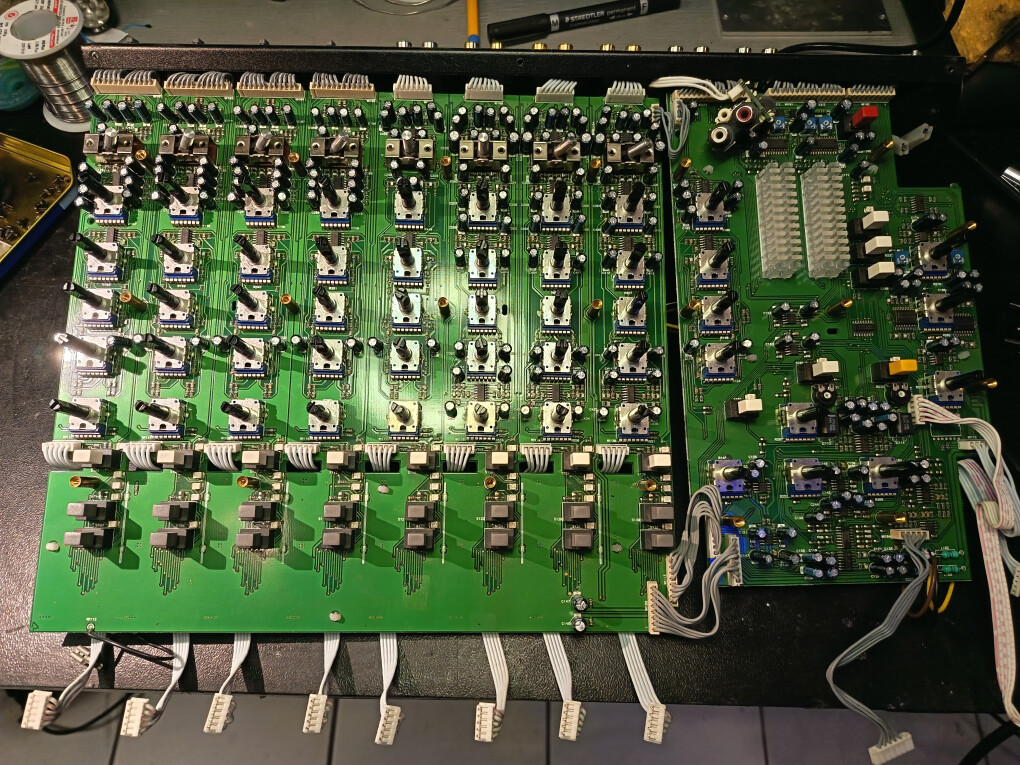

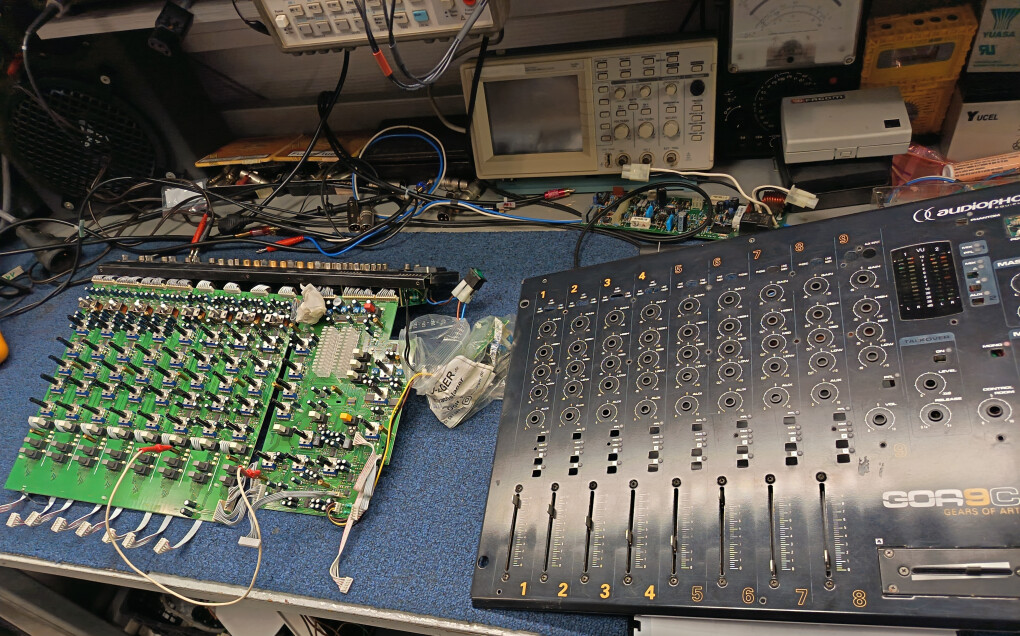

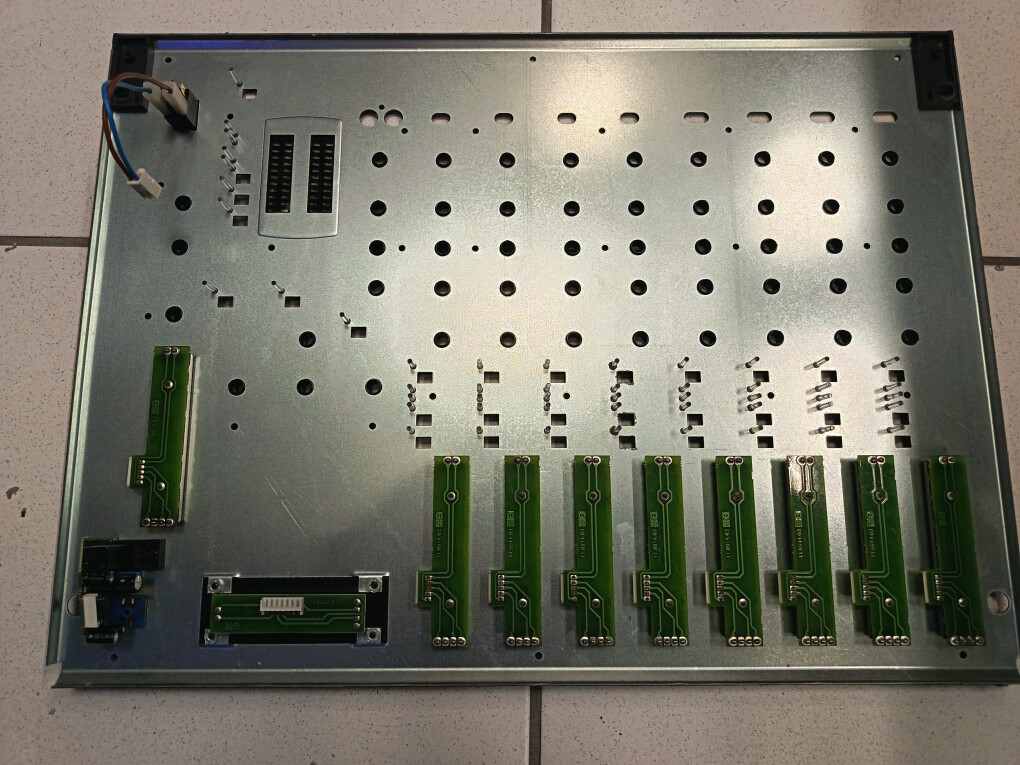

Afin de la réparer, obligé de la démonter complètement, conception en CMS ... :furieux:

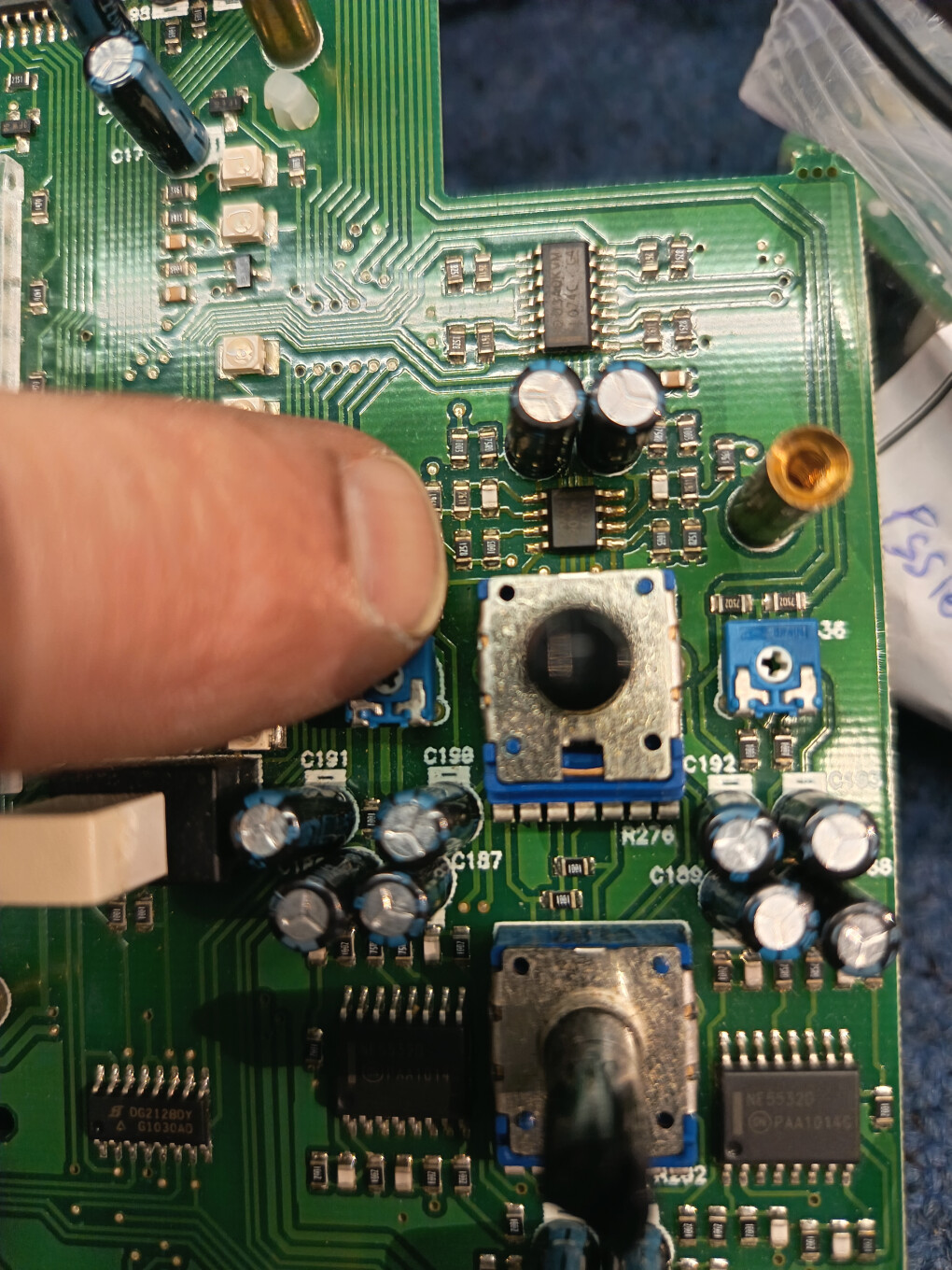

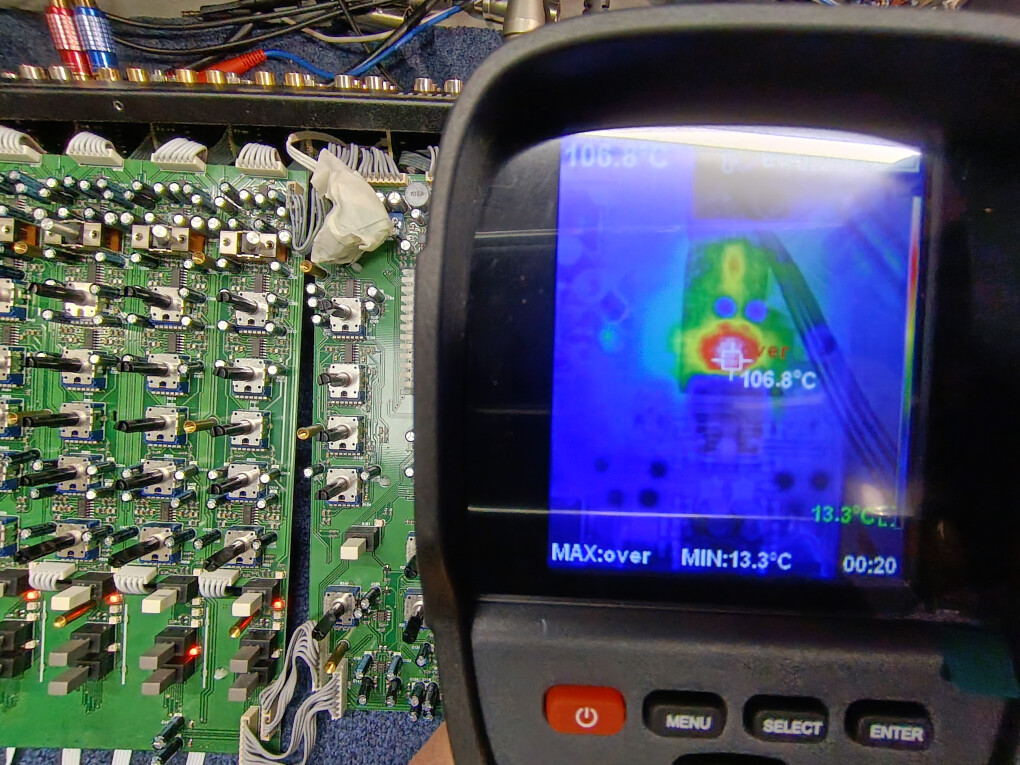

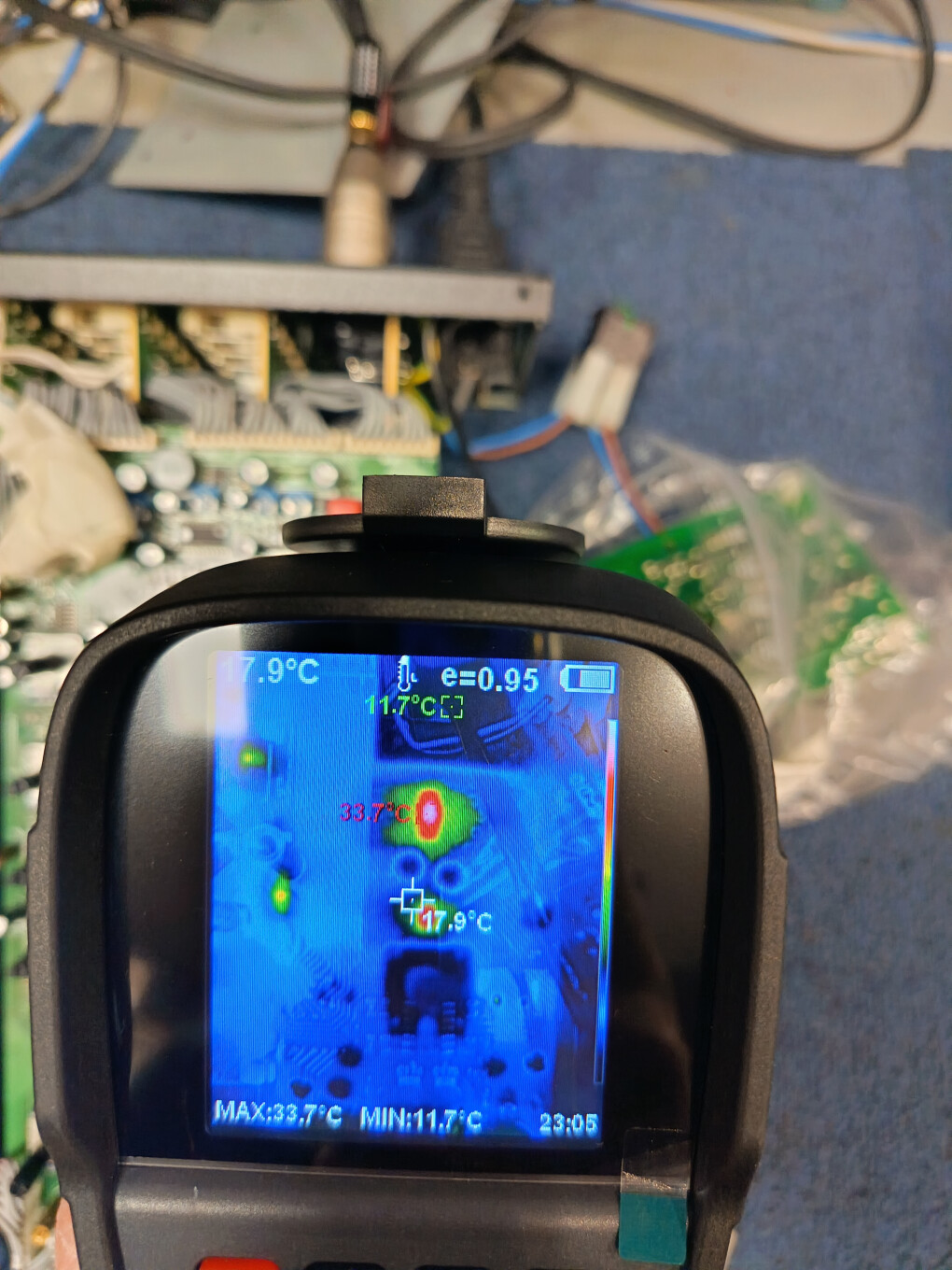

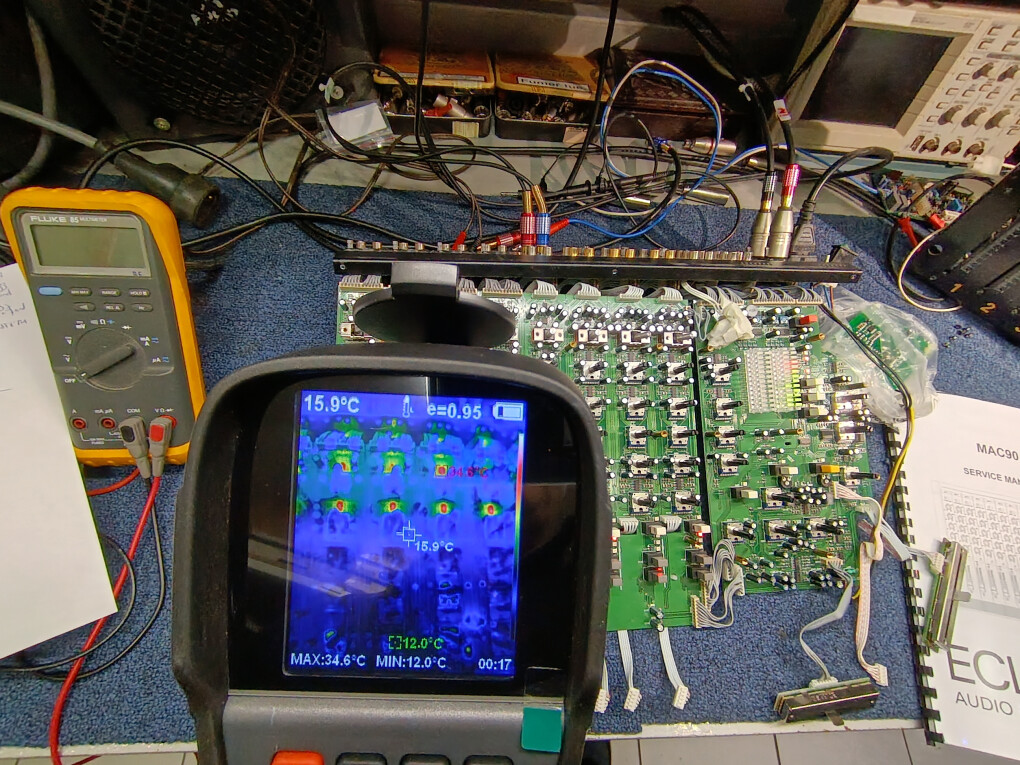

A l'aide d'une caméra thermique, on voit un AOP TL072 qui atteint > 100°C, le reste # 35°C

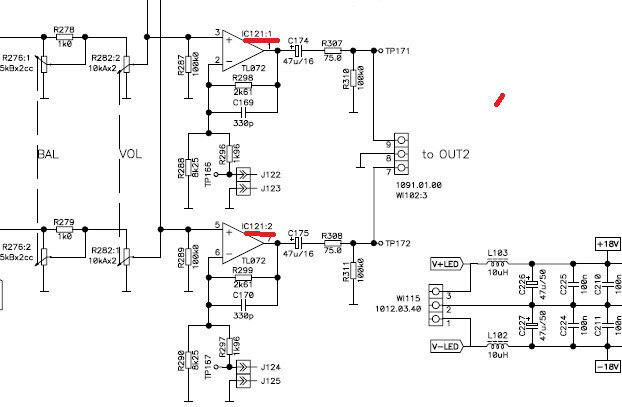

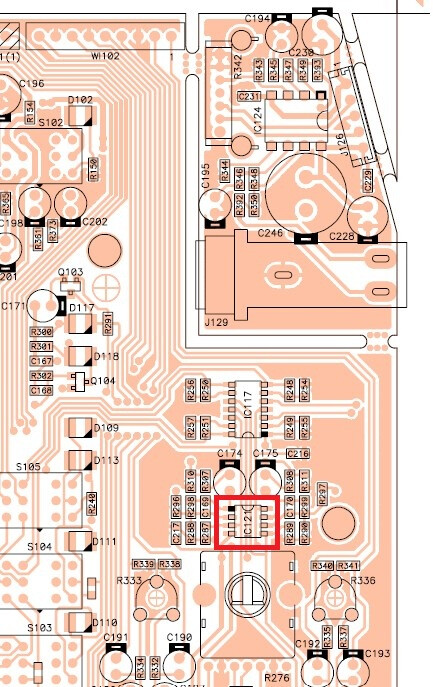

TL072 (IC121)

Les colonnettes M3 sont toutes dessoudées, je les colle à la glue + soudure

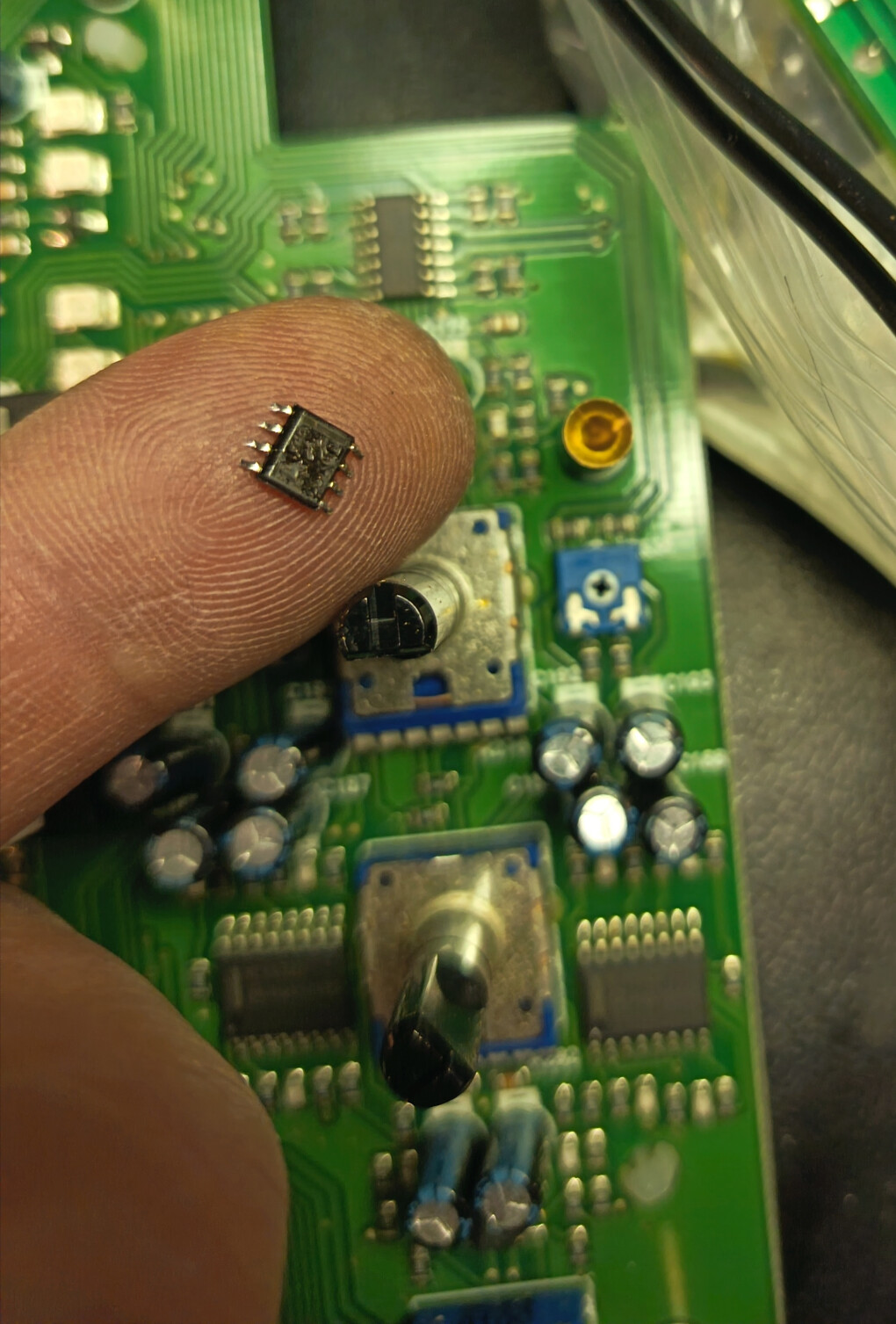

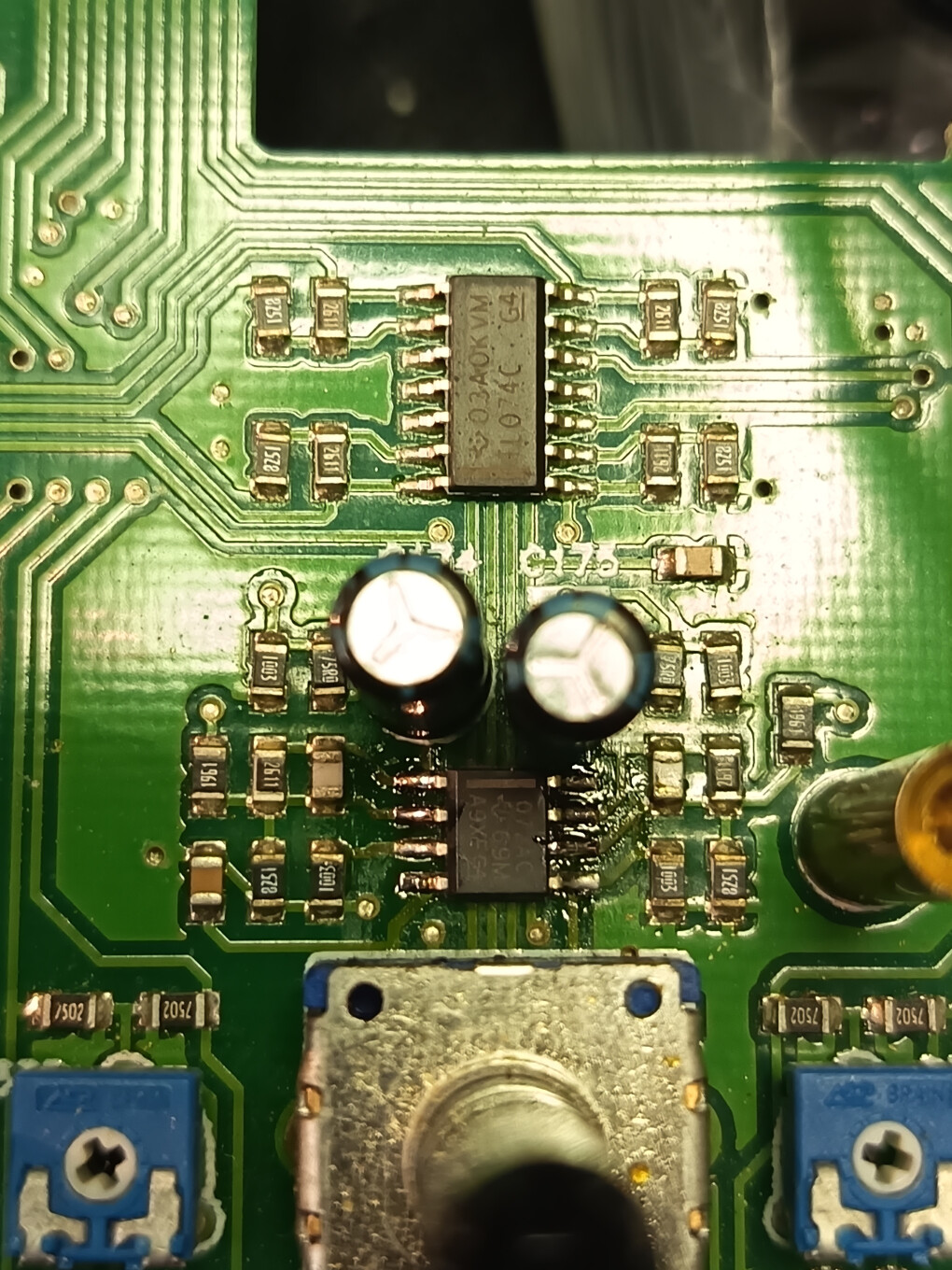

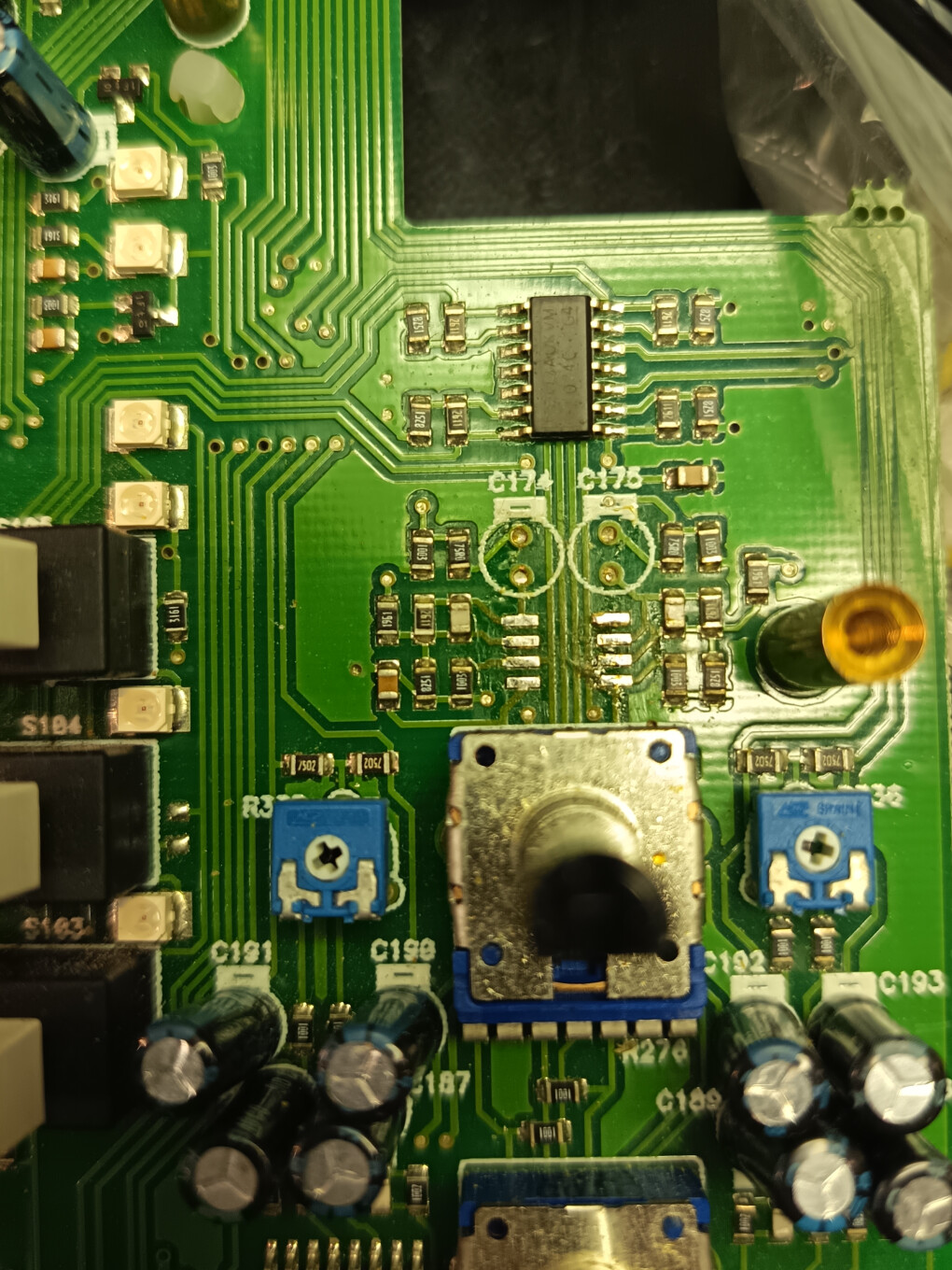

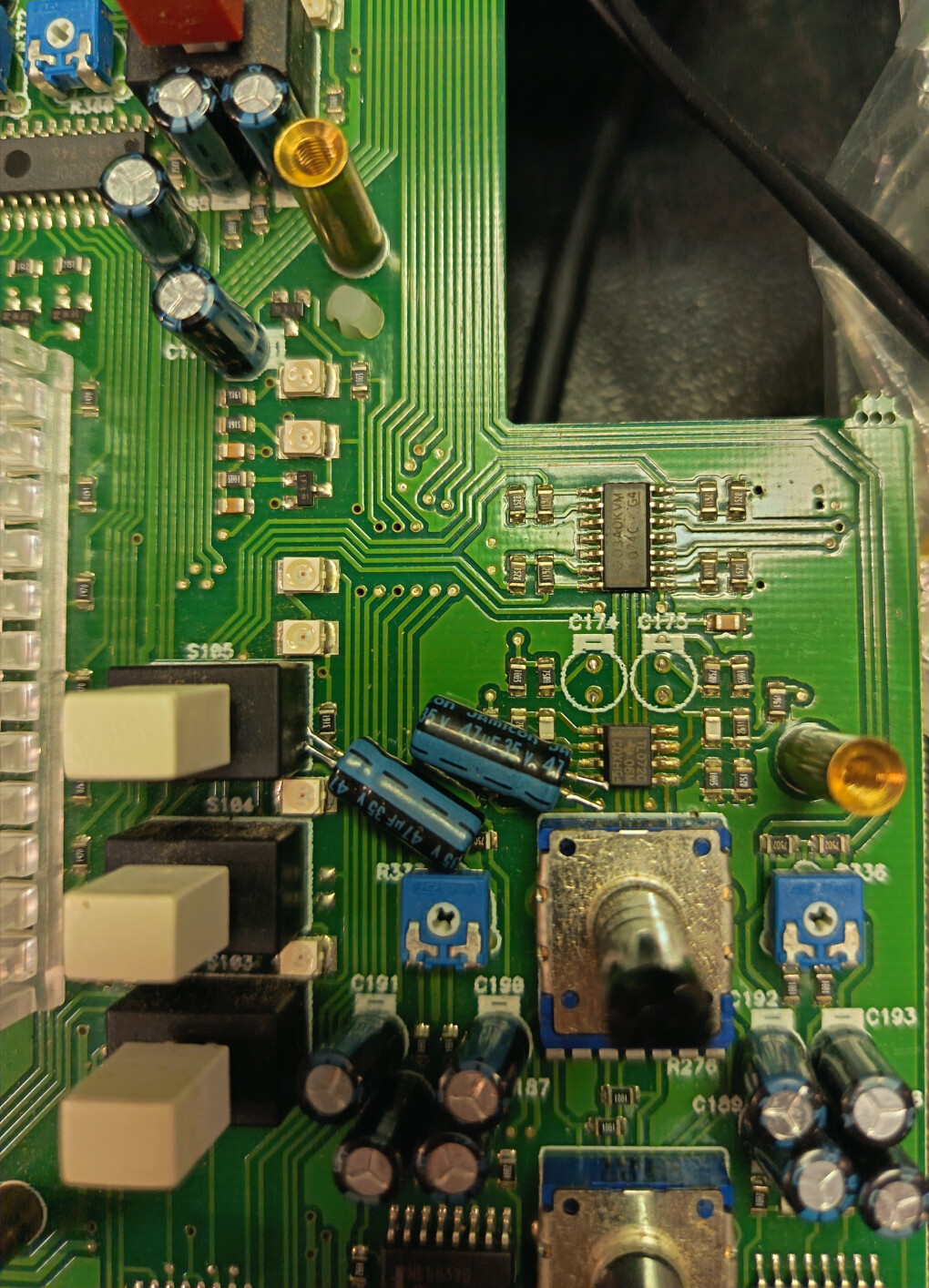

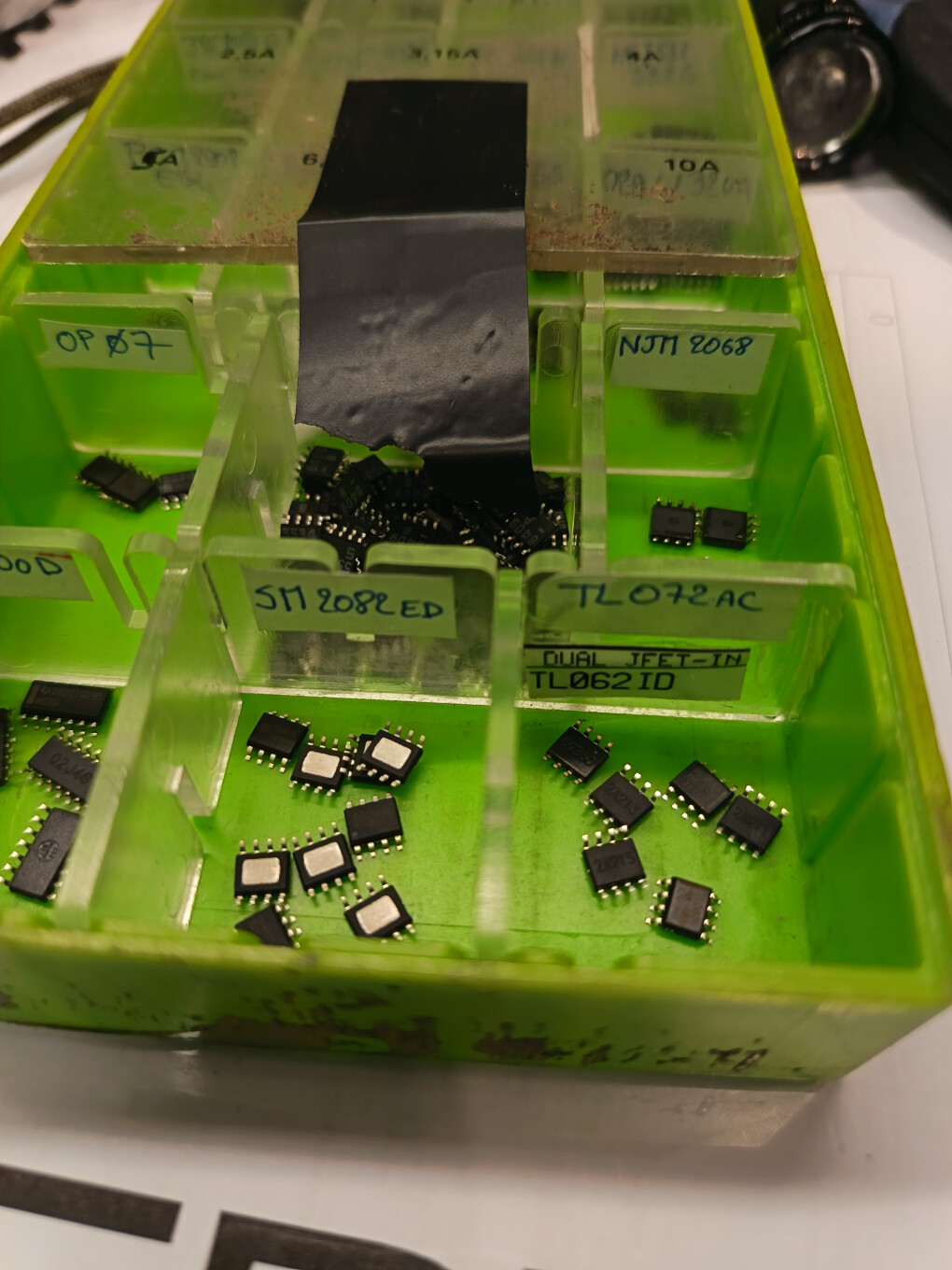

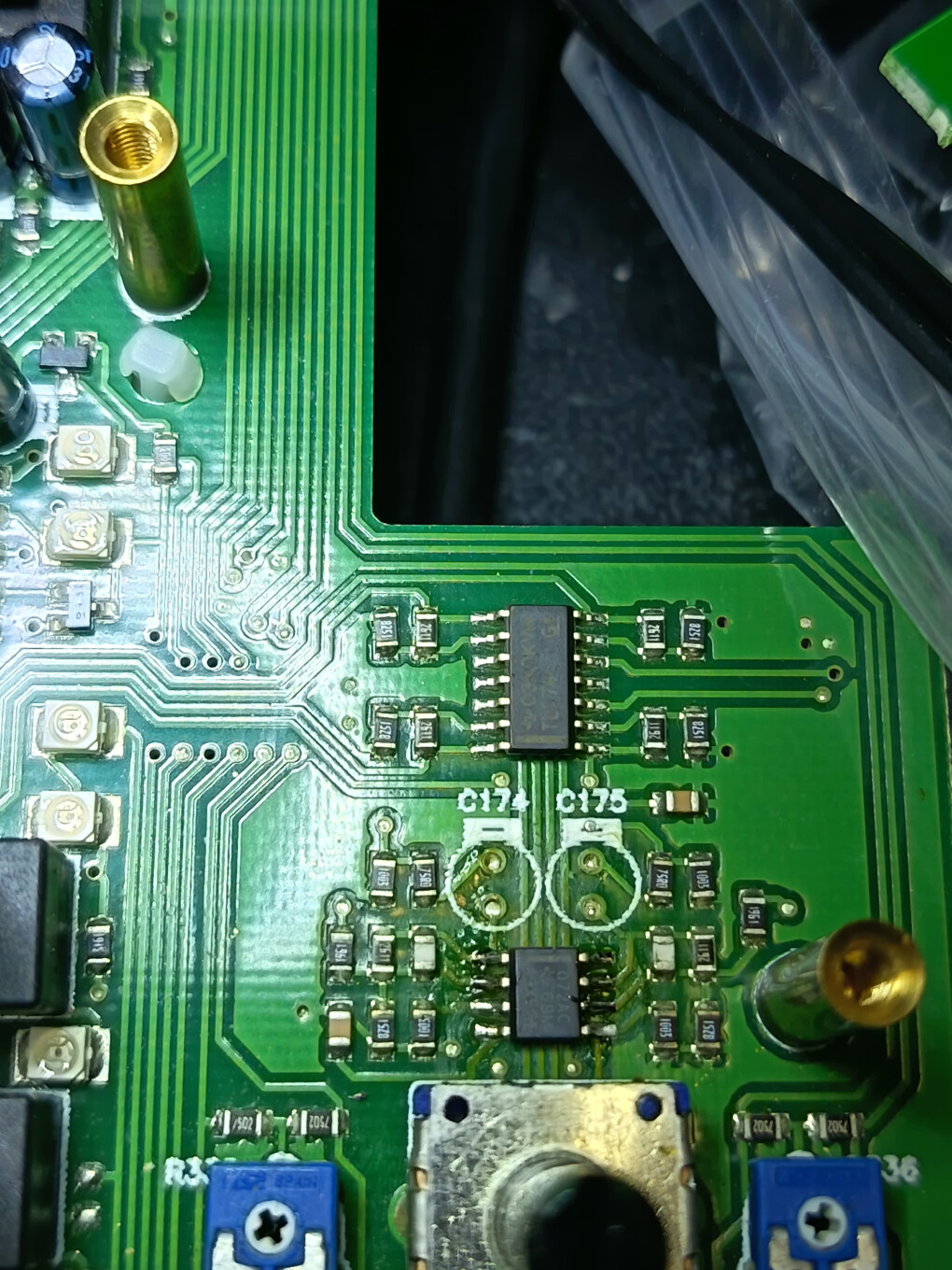

TL072 remplacé en retirant avant les 2 condensateurs gênants.

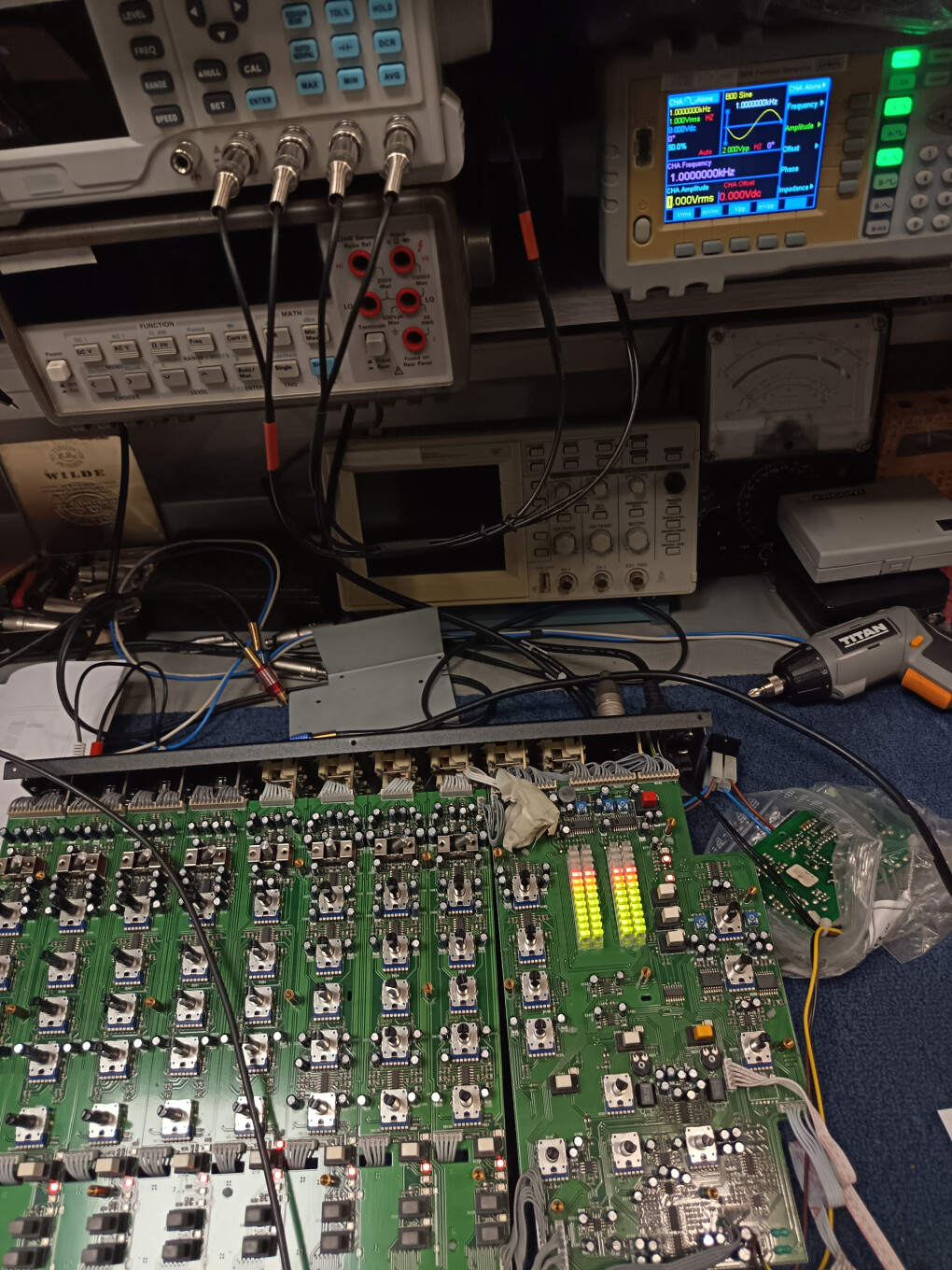

Ronfle disparue 😀

Retour température norma sur l'AOP

Reste le soucis de -10dB en OUT Left, je pense à un AOP défaillant.

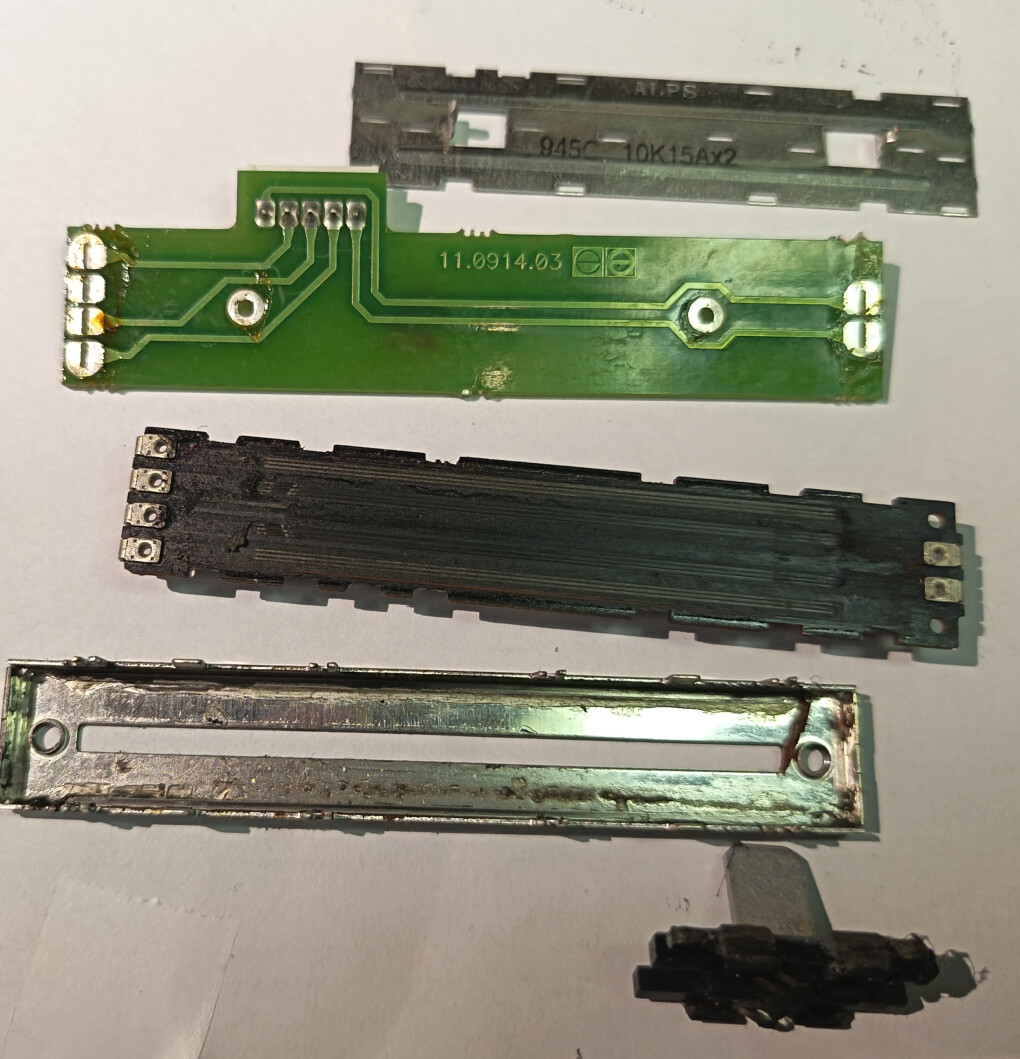

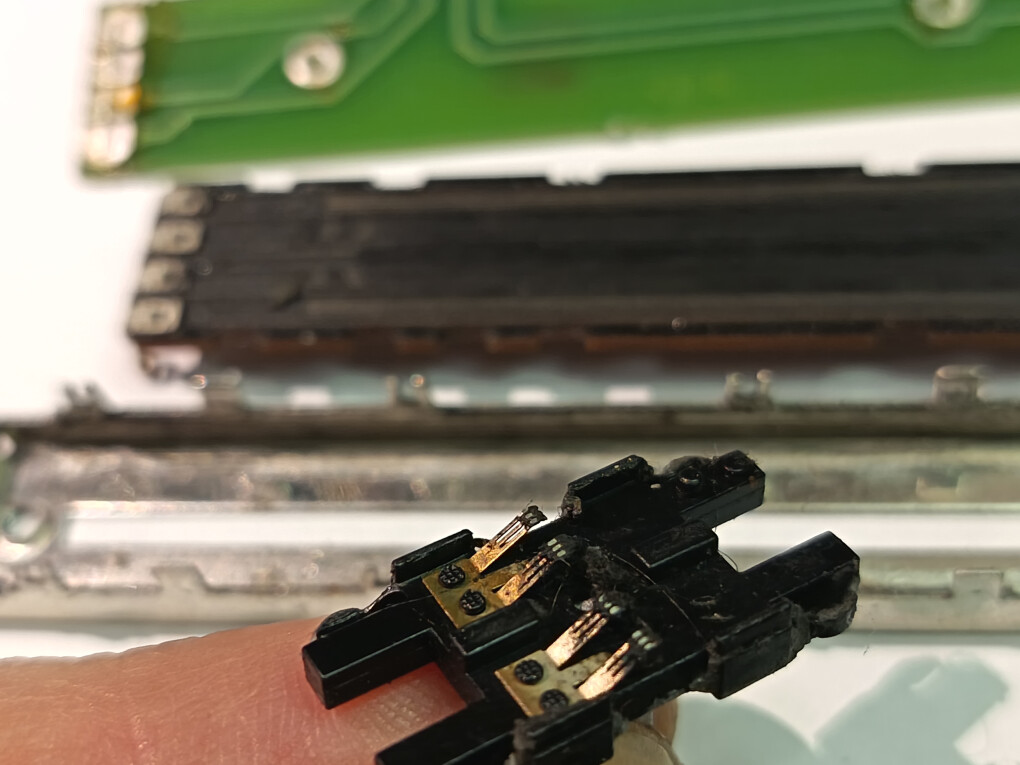

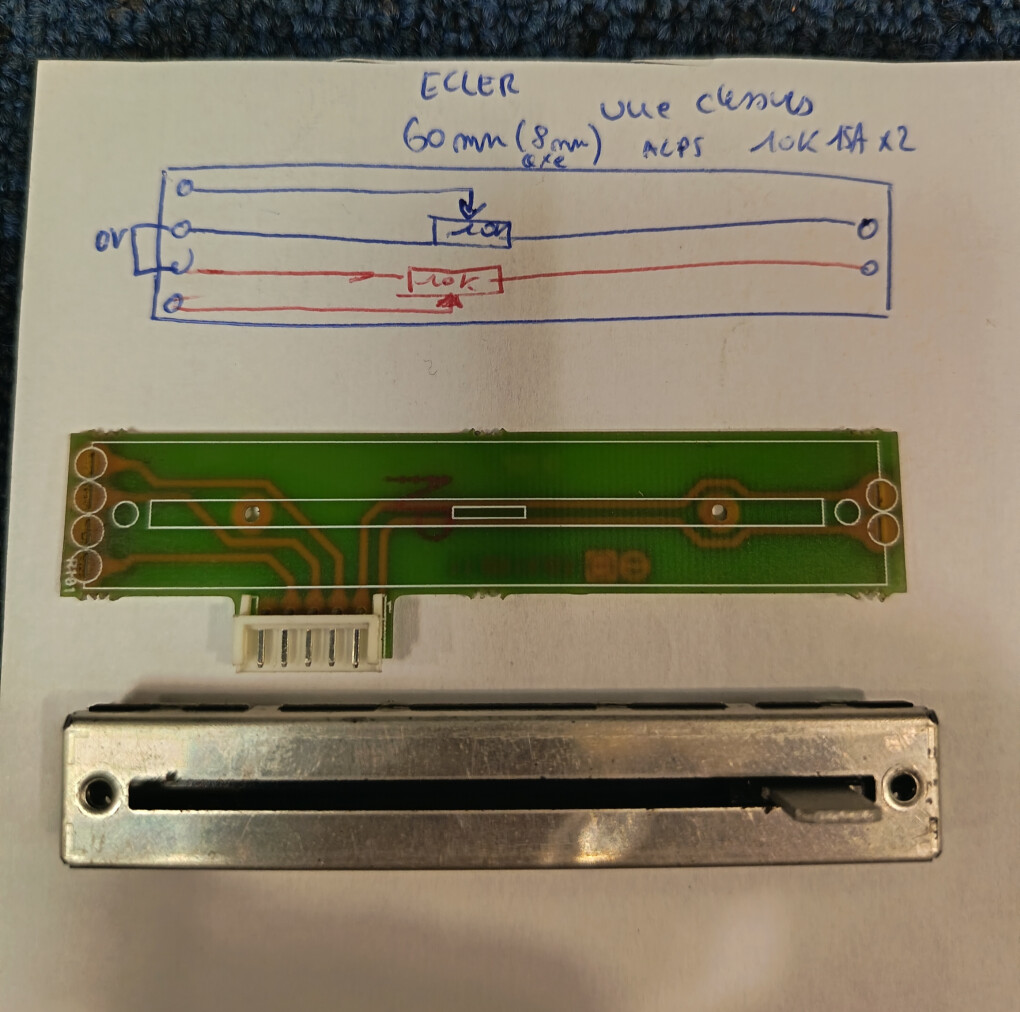

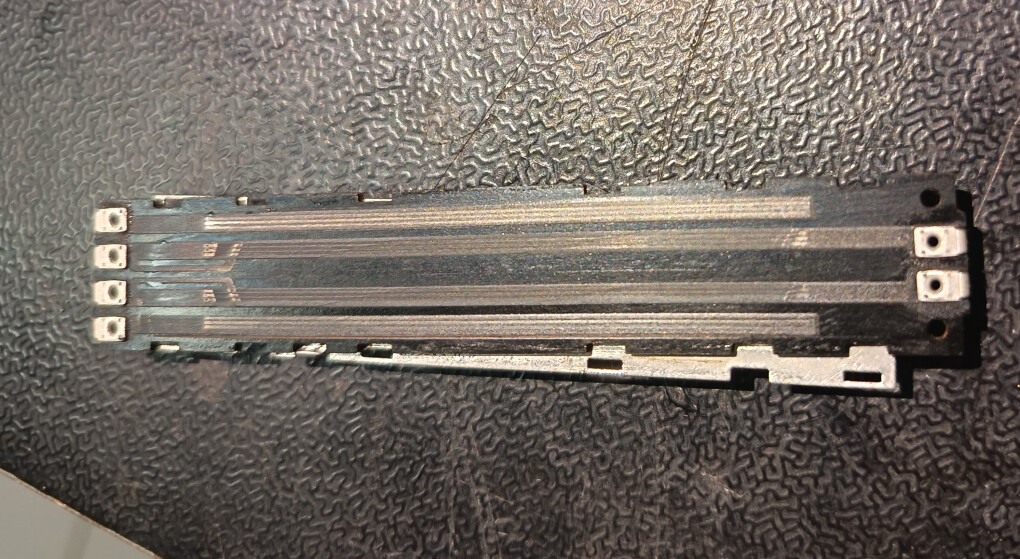

En fait non tout simplement fader ALPS HS sur voie 1.

ALPS série RS60N12-10KAX2
reichelt.com, TME, Conrad, retroamplis.com ...

2 x 10K log, courbe 15A, 60mm, tige droite de largeur 8mm, pas modèle en T

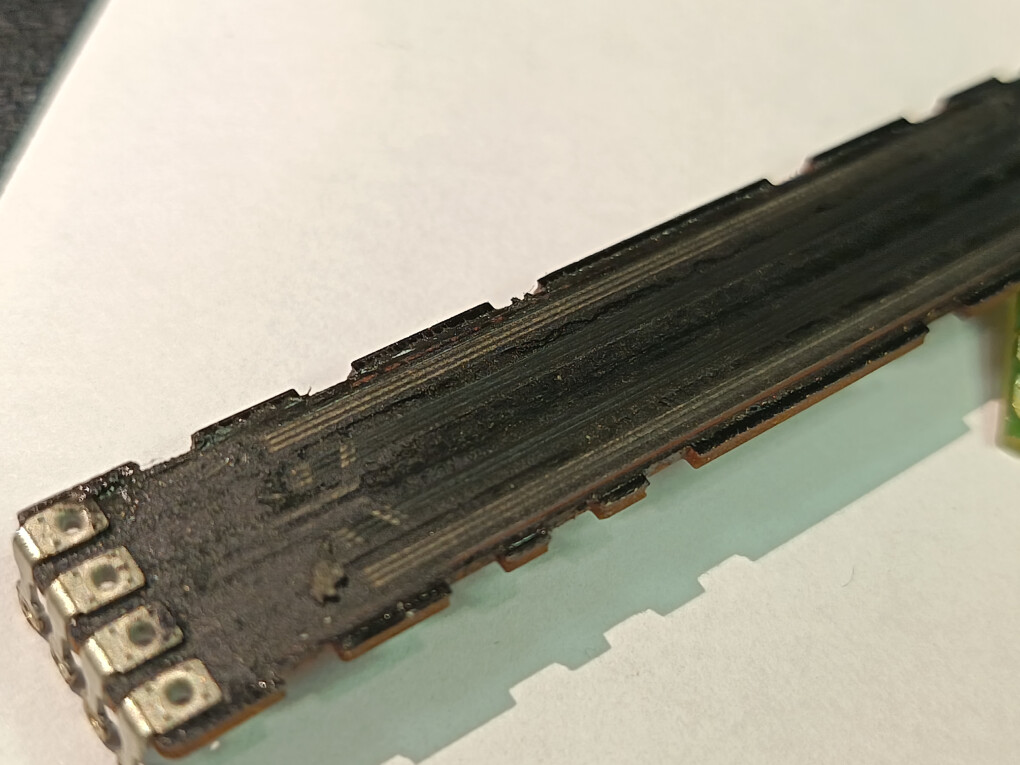

Déséquilibré lors de la mesure d'impédance des 2 pistes.

Pb MIX/PFL :

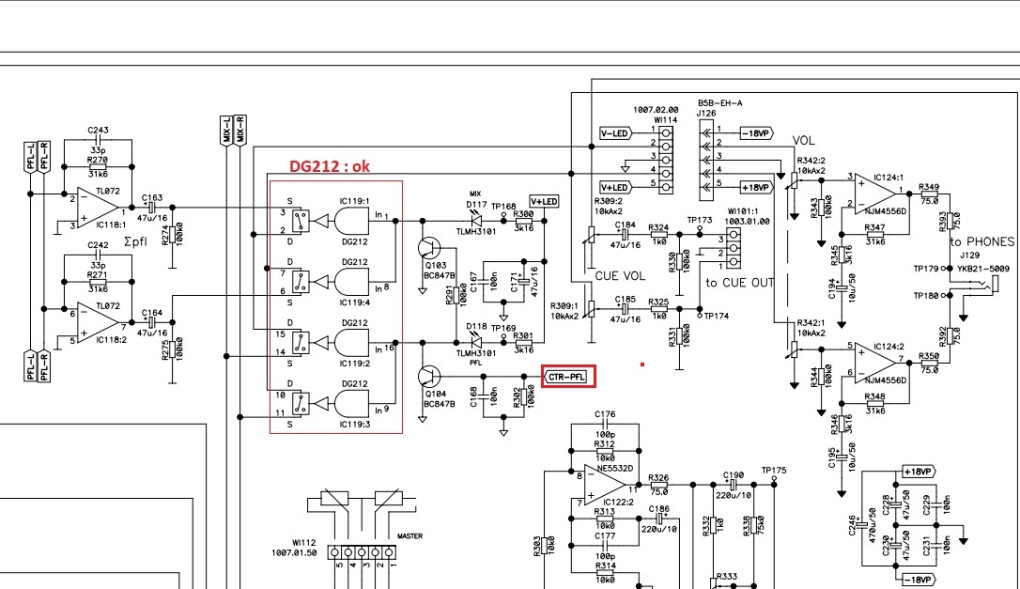

CI DG212, testé ok par application de tension en enlevant le 1er BC547 de commande (Q104)

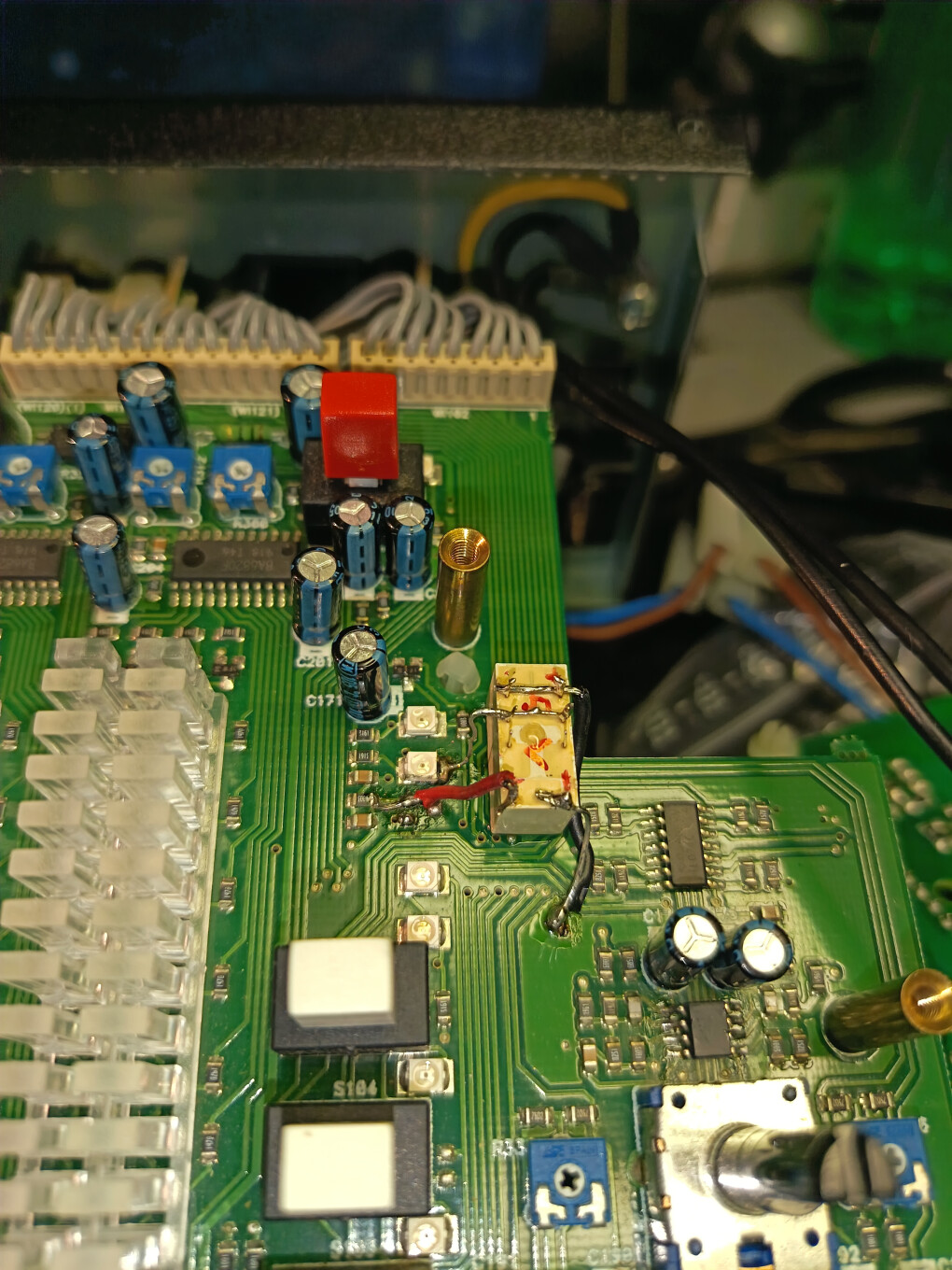

Ce transistor est remplacé par un relais de 5 volts, et les résistances (CMS 0805) de commande (1 par voie, x9) passent de 100k à 470R, celles après les switch "PFL"

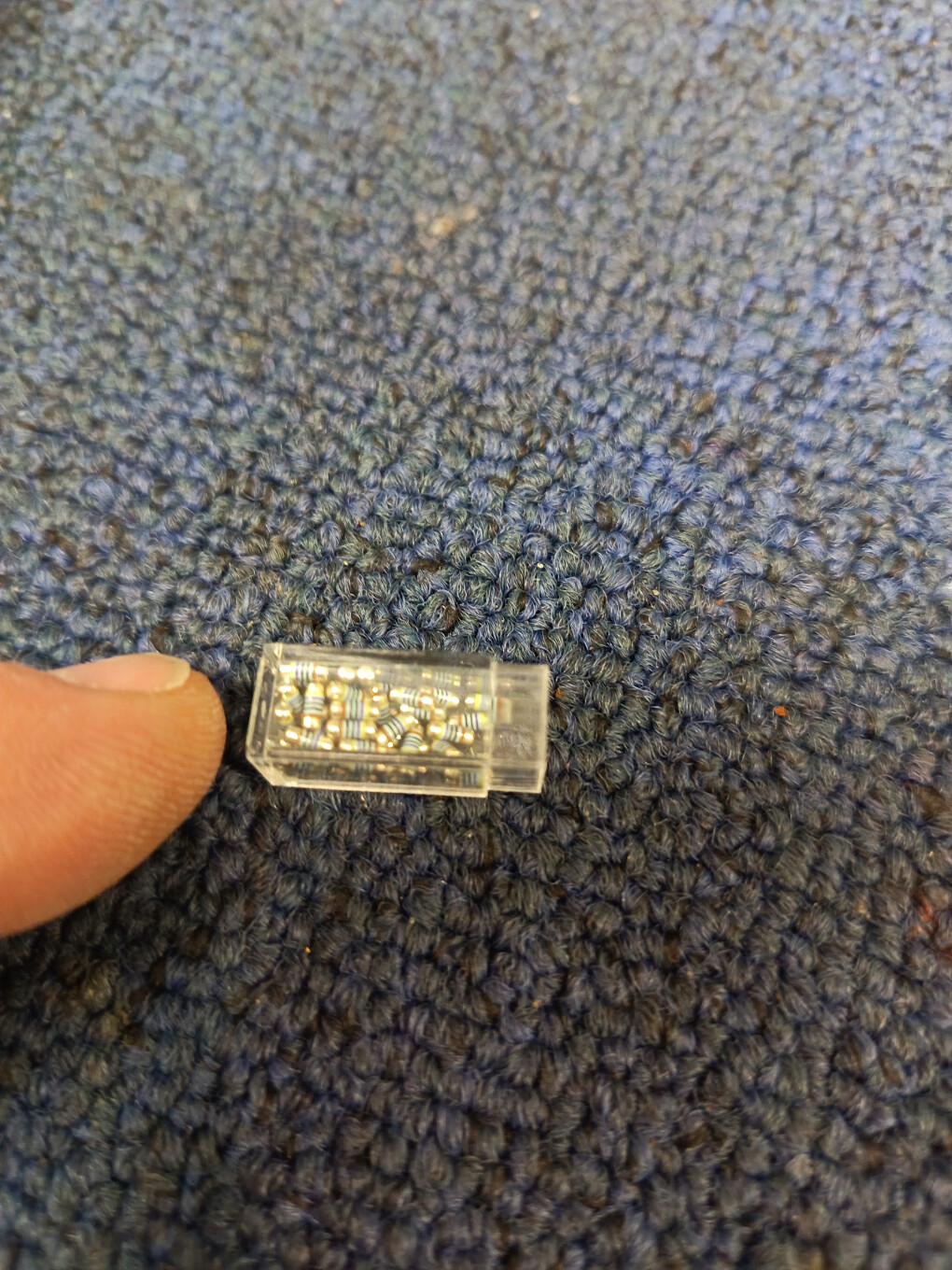

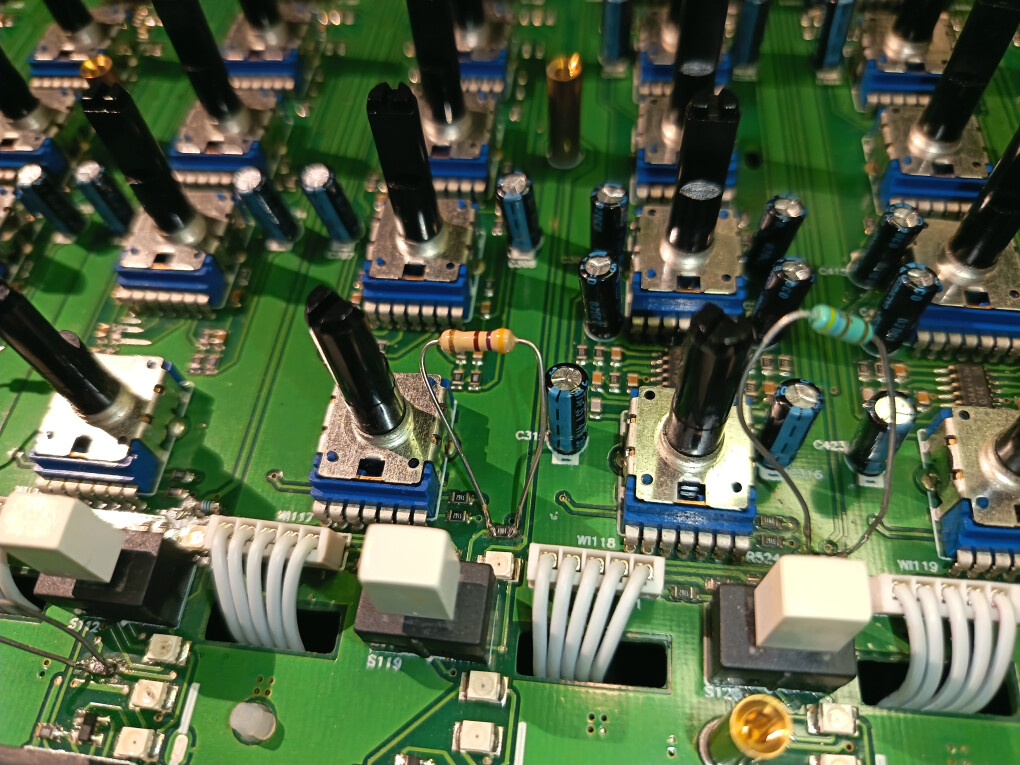

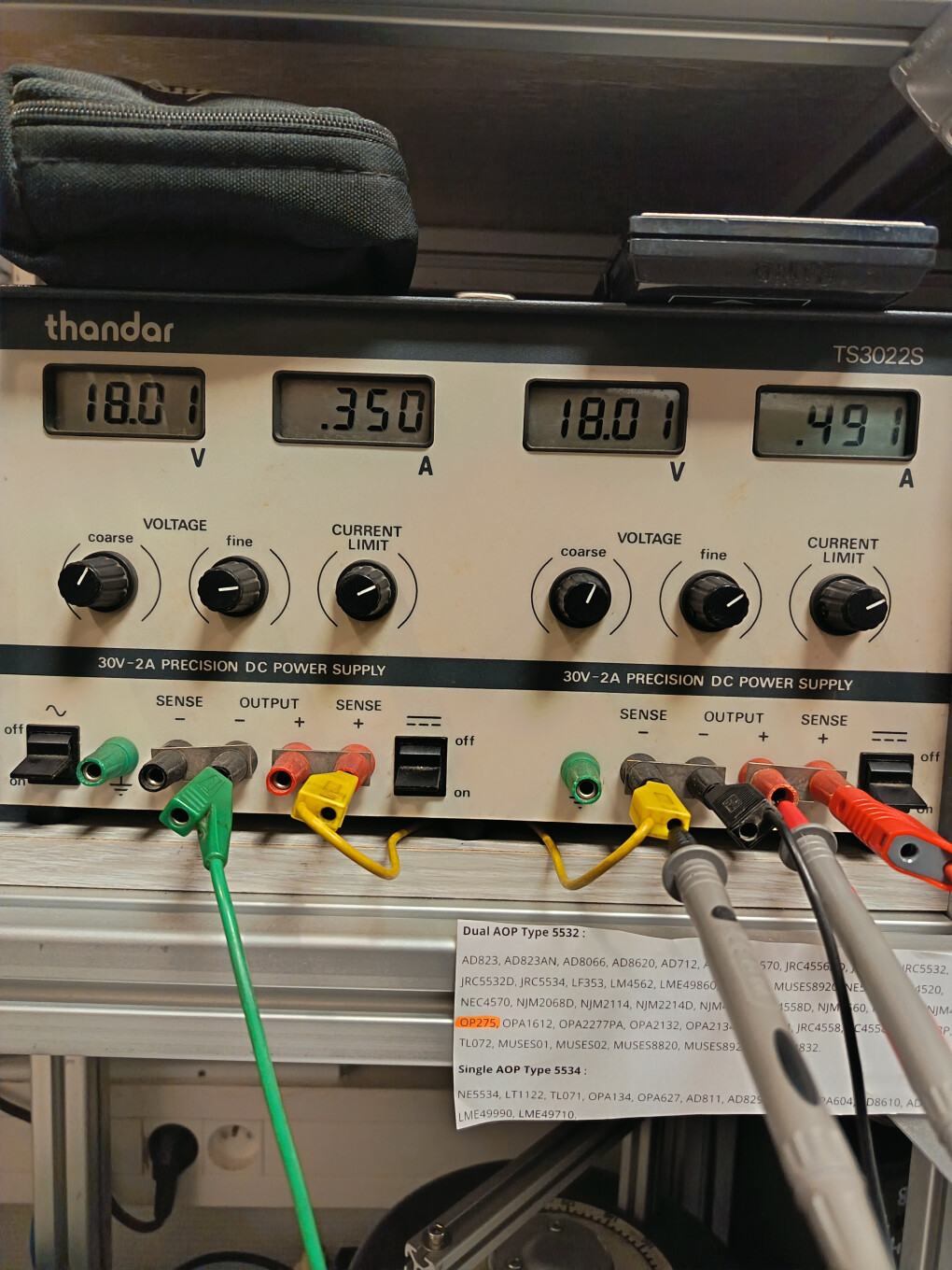

Choix et tests via des résistances provisoires :

********************************
Autre chose, il y a du "buzz", ronfle secteur audible sans signal audio, et beaucoup sur le volume master à fond et au casque.

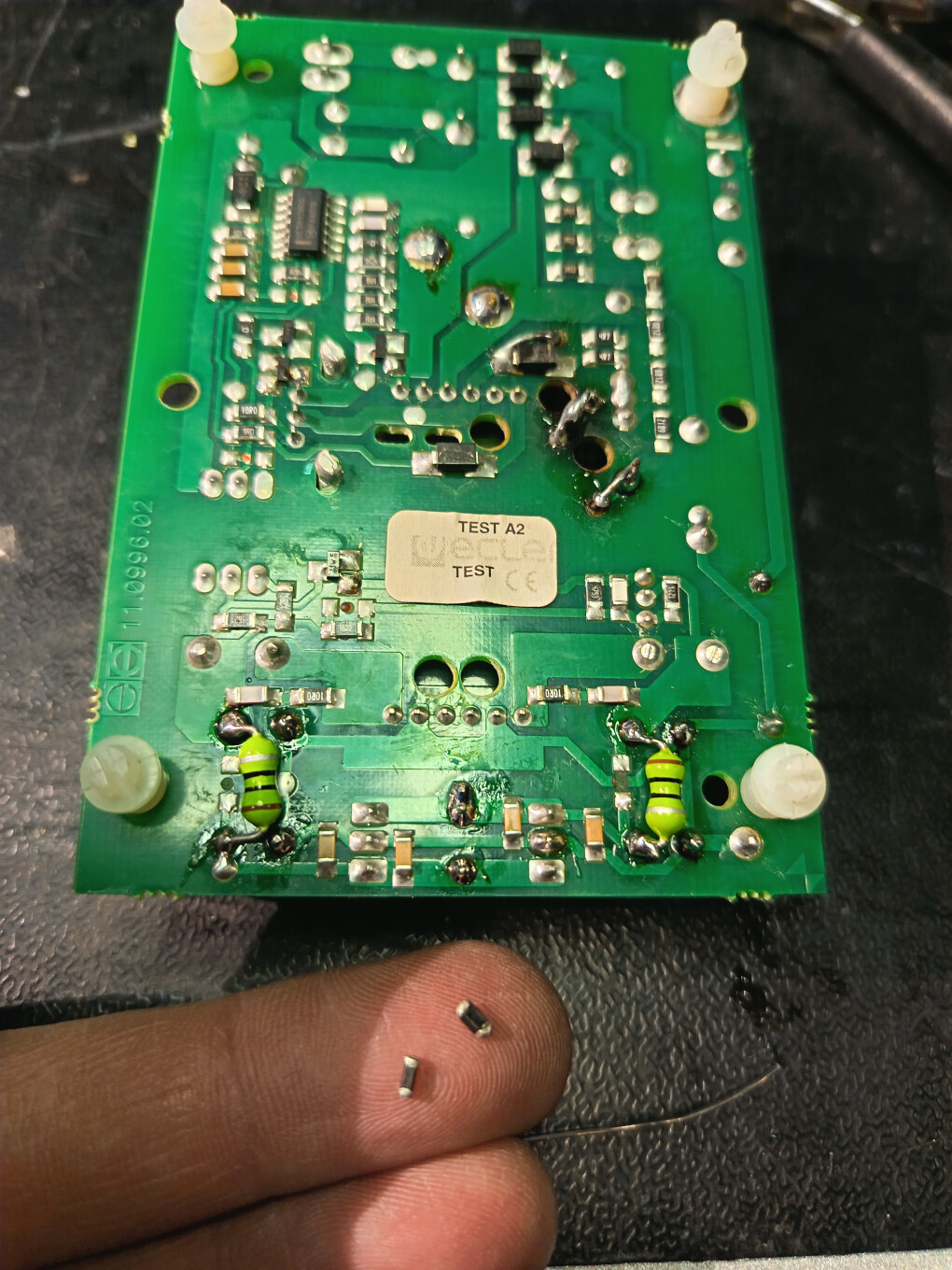

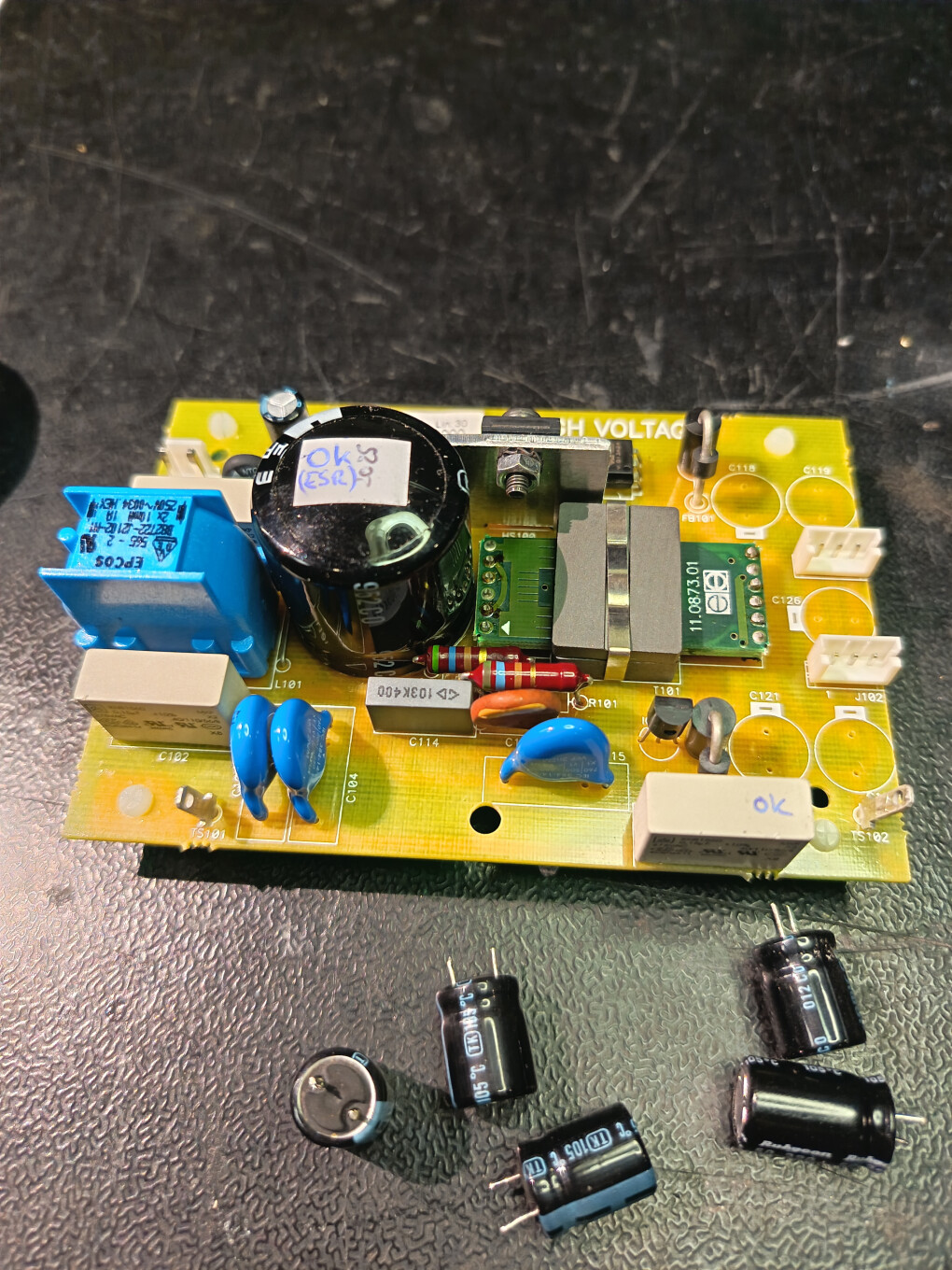

L'alimentation à découpage fait 2 x 18V 650 mA a pour moi un problème d'origine de conception et de finition.
6mVac d'ondulation résiduelle est trop, il faudrait < 0.5mVac.

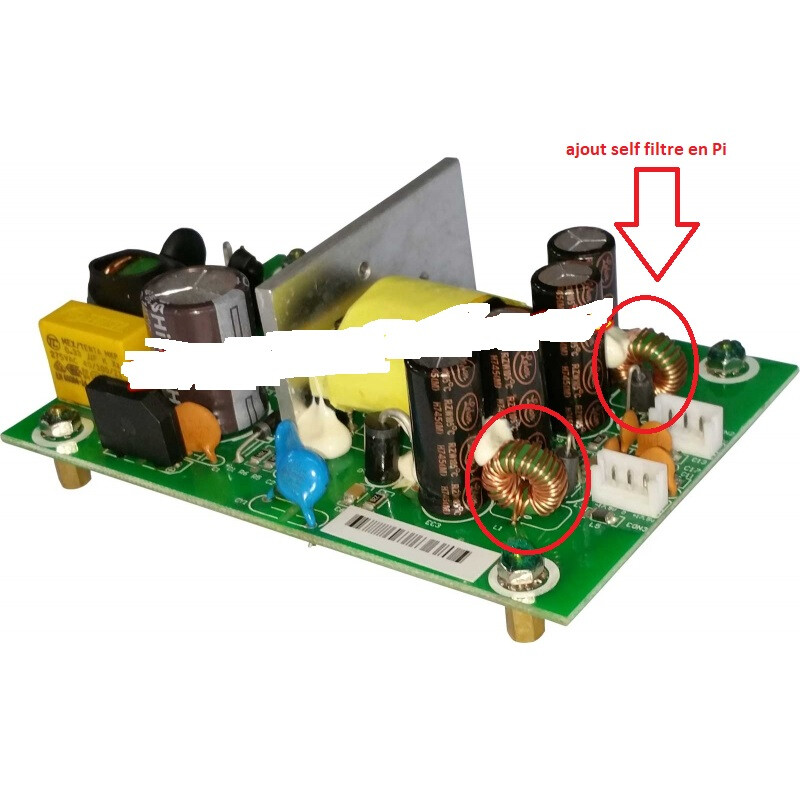

En sortie, on a un filtre en PI sur les +/-18V (C-L-C) avec C =470uF et L=1uH, L est trop faible, il faudrai au moins 20uH voir plus et sur tore.

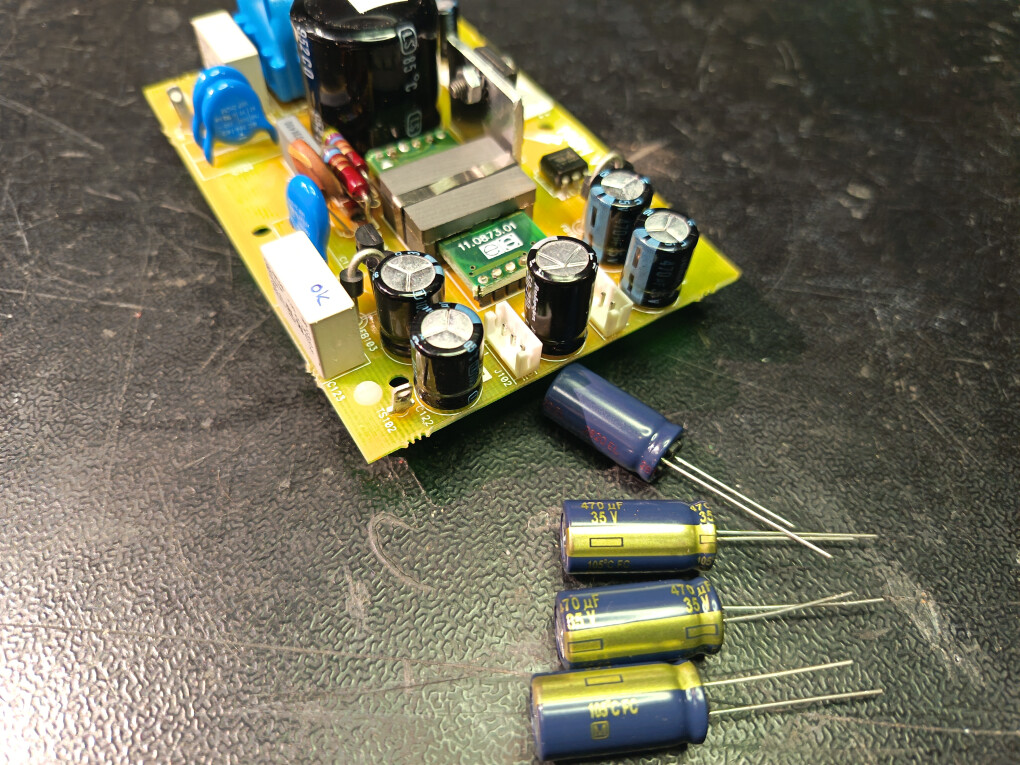

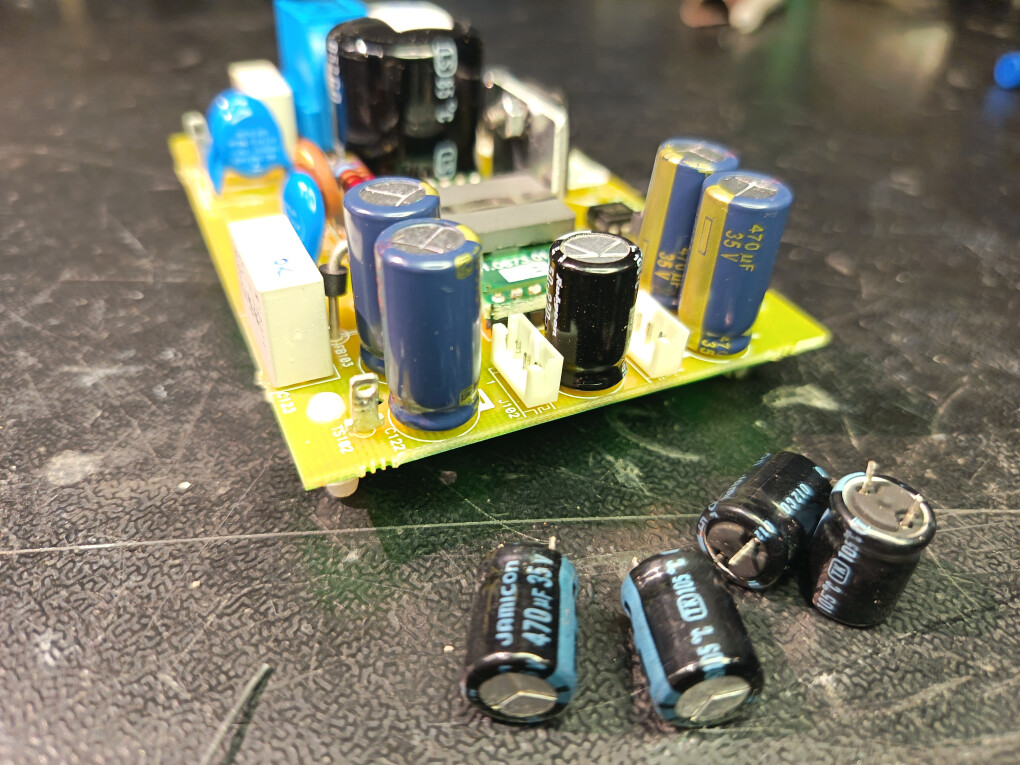

Remplaçez les 470uF/35v par des Panasonic série FC ou mieux FM-A

Un nouveau modèle depuis 2018 se vend et convient pour Ecler NUO 3, NUO 4, NUO 5 normale et Antoine Clamaran
- Convient pour Ecler MAC 40, 70 et 90
- Convient pour la gamme SMAC

Mais 100€ l'alim alors que le soucis est résolvable pour tout bon électronicien qui a de la jujeote...
(Ecler : FCFONT30400)

En conclusion, ces alimentations à découpage sont à bannir, surtout à l'intérieur. Bonne au départ, dans le temps elles se dégradent petit à petit.
Vive les alimentations traditionnelles avec un torique (RS:671-8946) ou R-Core de 30VA et des régulateurs 7818 et 7919 ou LM317 LM337 à l'ancienne, c'est le top pour ces types d'applications.
Aucune EMI et interférences sur les partie sensibles audio, à moins de mettre à l'extérieur ces alim à découpages, et encore, il faudrait un câble d'alim torsadé, blindé ...

Exemple :

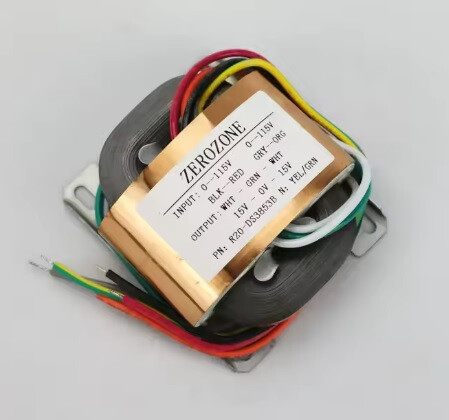

Transfo type R-Core (le top)

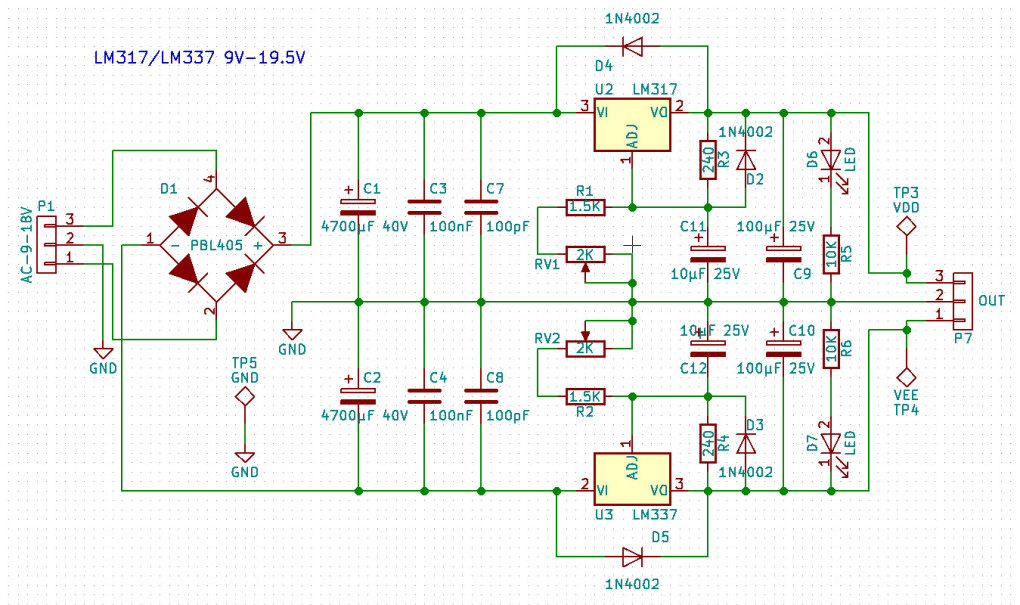

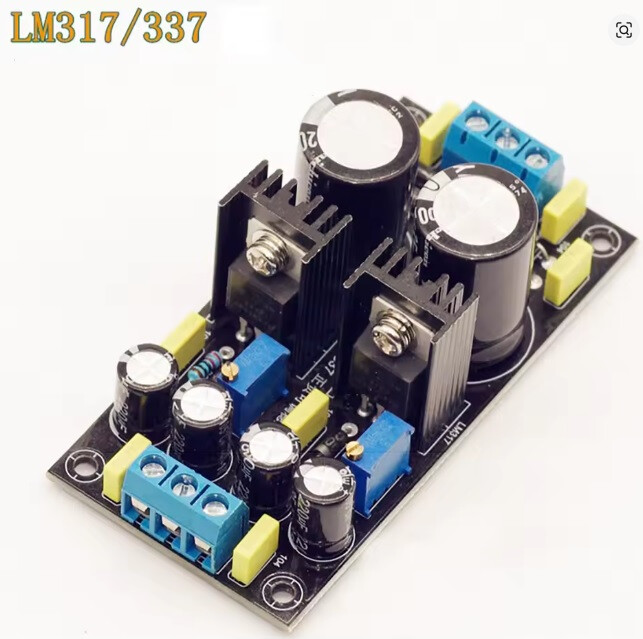

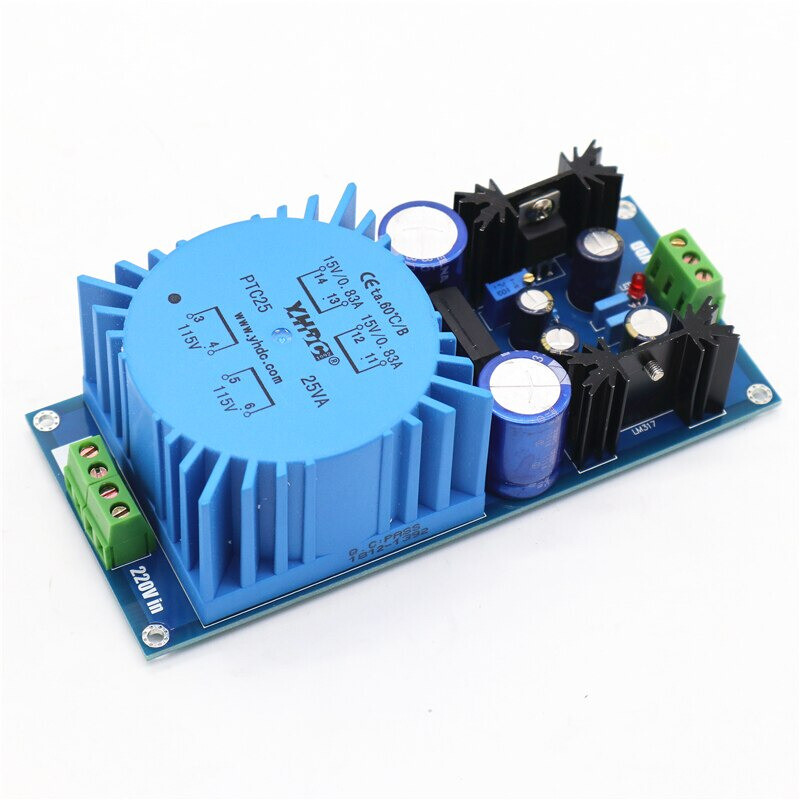

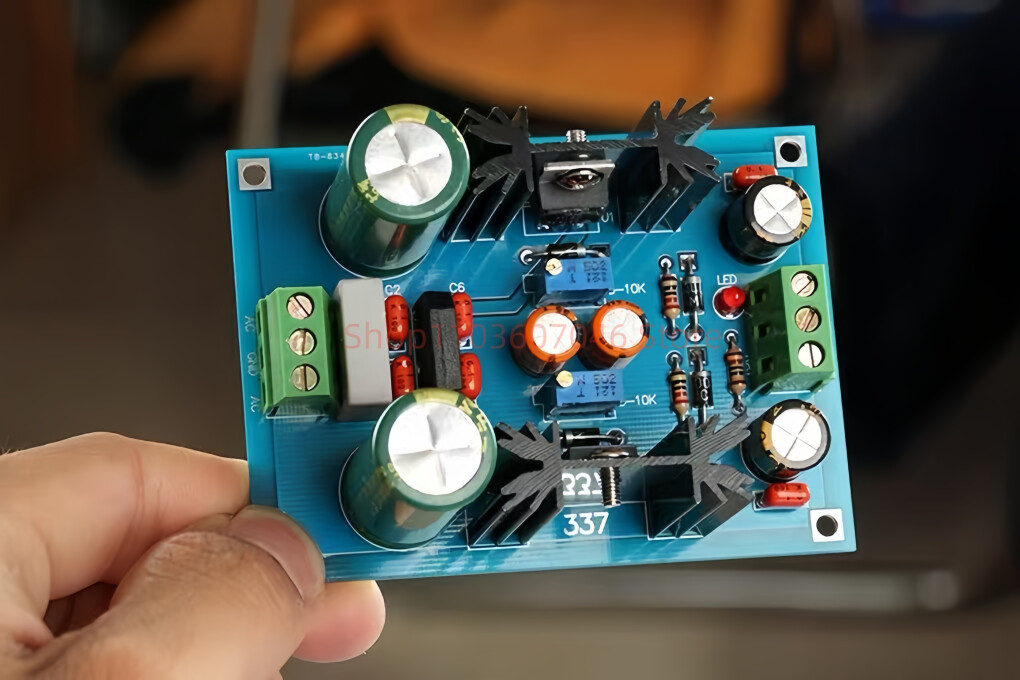

Alimentation double avec des LM3xx
