Freevox DJ six :
2 sorties master XLR en asymétriques avec le point chaud sur pin 3, c'est l'ancienne norme (à mettre signal sur pin 2, 3 à la masse)
Son fabuleux, aucune égalisation, juste l'essentiel.
Le son Freevox, c'est quoi :
Une bonne alimentation régulée sur-dimensionnée avec de la réserve d'énergie
Sur chaque tranche, un filtrage type RC sur les rails alim (+/-15V)
Un découplage alim RC sur chaque AOP
Utilisation d'AOP TL071 & 072 archi connus et indémodables
Une électronique simple pour le signal audio sans fioritures, ON VA AU PLUS DIRECT !
Un routage réfléchi
(On est pas sur du CMS en soudant des 0402 au Metcal et à la binoculaire Olympus...)
Ne forcer pas pour retirer la face AR, il faut extraire les caches XLR en tournant la micro vis dedans (1/4 de tour)
Ensuite chaque tranche se retire en dévissant les potentiomètres ''crantés'', d'ailleurs pas à mon goût, réglage IMPRÉCIS et production arrêtée ...

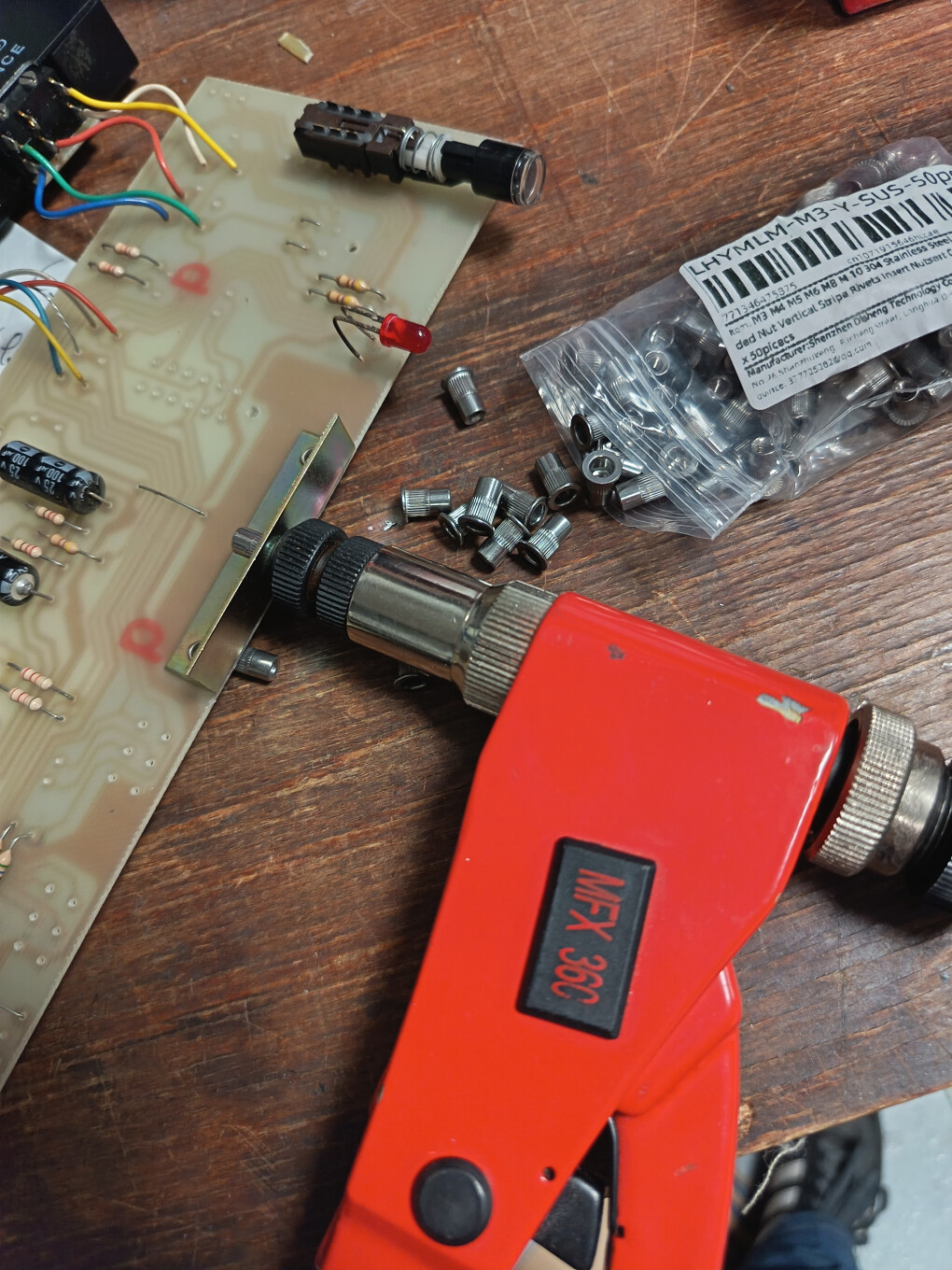

Sur chacune des 9 tranches, ---> new condensateurs Nichicon Muse BP et FC, switch (source et Solo casque), support DIP tulipe, potentiomètres 6mm ALPS (10KA, 22KB, mono et stéréo), visseries, insert M3 sur équerre tranche (pour faciliter SAV), Fader MCB (à démonter pour contrôle et restauration) et quelques autres améliorations personnelles. ..
Carte phono :
Remplacement des potentiomètre 6 mm en ALPS, les MCB France sont nettoyés puis contrôlés
Un DIP 08 monté à l'envers... et remplacés par des version rulipes dorés
Ici je comprends pas les versions LOG pour les grave et aigu, (plutôt favorable au LIN ...)
Pour le Gain ok en LOG
Le chiffre 15A indique que la résistance atteint 15 % de sa valeur totale lorsque le bouton est tourné exactement à la moitié de sa course (50 % de rotation). Le A : LOG
Carte alimentation :
Classique à base de 7815 7915 + torique.
Reprise des câblages primaire puis secondaire car ils étaient enroulés dans dans le torique...😢 Et écrasés par la coupelle.
Ajout d'insert M3 sur les équerres
Ajout graisse thermique et collage des deux capas de filtrage après contrôle
Maintien torique avec rondelle et écrou nylon
Bien vu les deux TL 072 sur les cartes Master pour le SAV
Les quatre voies stéréo (Line / Phono) :

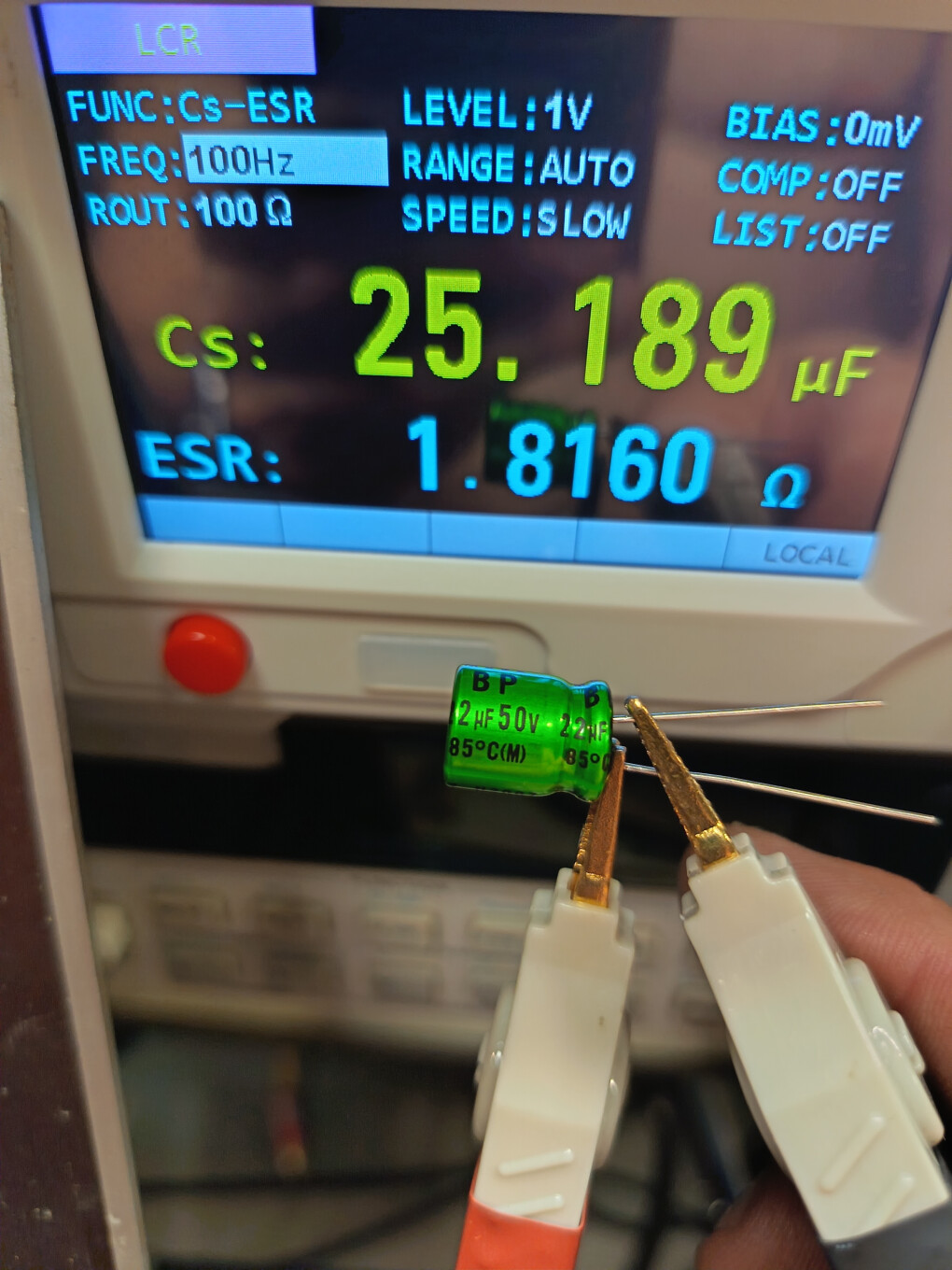

Différence ESR sur les capas de liaison audio...
Mesure à F= 100Hz puis 1kHz
Ceux d'origines sont de marques mais en "general purpose"
Potentiomètres 6mm L=20mm ; ----> ALPS Alpine RK163
F=100Hz :
F=1kHz :
Les condos d'origine (liaison et gain dans la CR) sonnent très bien mais les Muse, c'est un autre monde, tout en gardant le son soit disant ''Freevox''.
Surtout tout flux de soudure est à bannir sur les signaux sensibles (phono, mic....) car en effet, ajout de capas entre pastilles (
pour la signaux faibles).
Belle '' mayonnaise'' sur le MCB...mais attention, il ne faut pas faire n' importe quoi dessus, c'est une graisse blanche qui a été mise
Ce sont de fabuleux faders quand ils marchent.
La tranche micro DJ (1/2) avec ces pot en version LIN (plutôt) pour GMA et LOG pour le gain (courbe 15A)
La face AVANT reprise et nettoyée
.

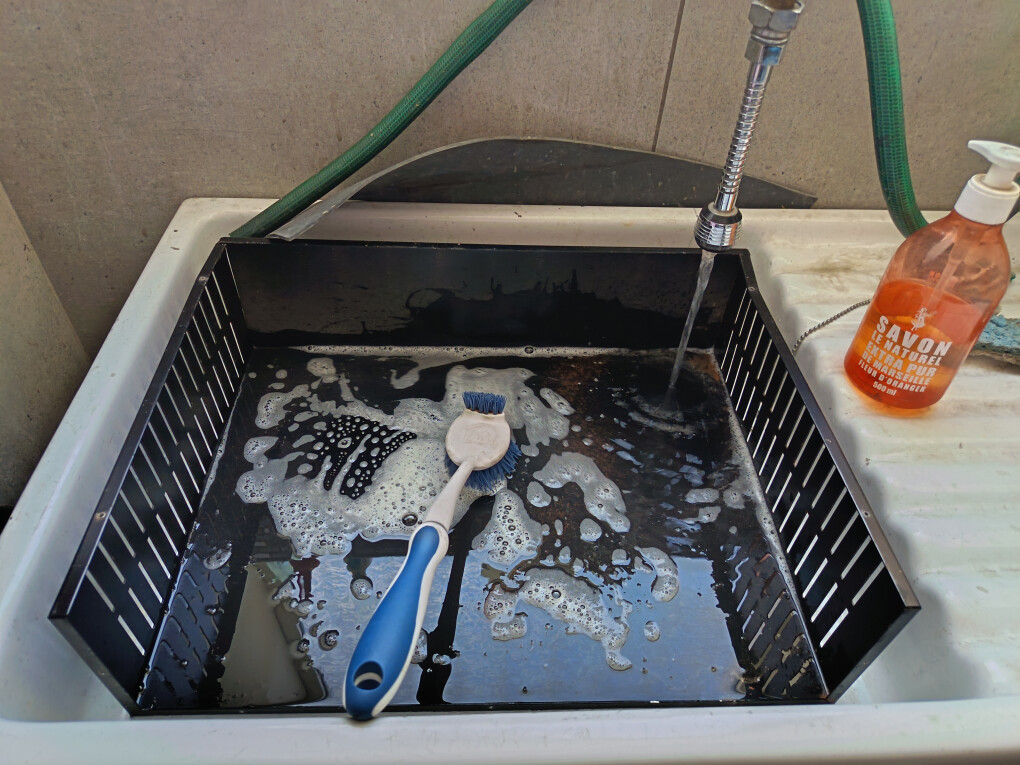

Le souci de ces boitiers électroniques, c'est souvent qu'ils sont pas à la peinture liquide sans aprêt antirouille. . .
Convertisseur de rouille qui servira de sous couche 1K :
Au cas où les faders MCB serait irrécupérables, voici une plaque d'adaptation pour les faders ALPS K-FADER
Dont voici le câblage :
Testeur maison pour fader ou potentiomètre en écoute audio avant l'installation (vérif crachotement...)
Test des entrées phono avec un signal 0dB :
Led :
Ces Led vieillissent mal, s'affaiblissent j'ai du stock sinon le mieux c'est d'en changer la totalité
Pour la carte master 1 et 2 recapage avec les Muse :
Sa grande sœur la DJ dix, sera restauré de la même façon
L'écoute est fabuleuse !
C'est limpide, claire et dynamique 😊❤
2 sorties master XLR en asymétriques avec le point chaud sur pin 3, c'est l'ancienne norme (à mettre signal sur pin 2, 3 à la masse)
Son fabuleux, aucune égalisation, juste l'essentiel.
Le son Freevox, c'est quoi :
Une bonne alimentation régulée sur-dimensionnée avec de la réserve d'énergie
Sur chaque tranche, un filtrage type RC sur les rails alim (+/-15V)
Un découplage alim RC sur chaque AOP
Utilisation d'AOP TL071 & 072 archi connus et indémodables
Une électronique simple pour le signal audio sans fioritures, ON VA AU PLUS DIRECT !
Un routage réfléchi
(On est pas sur du CMS en soudant des 0402 au Metcal et à la binoculaire Olympus...)
Ne forcer pas pour retirer la face AR, il faut extraire les caches XLR en tournant la micro vis dedans (1/4 de tour)
Ensuite chaque tranche se retire en dévissant les potentiomètres ''crantés'', d'ailleurs pas à mon goût, réglage IMPRÉCIS et production arrêtée ...
Sur chacune des 9 tranches, ---> new condensateurs Nichicon Muse BP et FC, switch (source et Solo casque), support DIP tulipe, potentiomètres 6mm ALPS (10KA, 22KB, mono et stéréo), visseries, insert M3 sur équerre tranche (pour faciliter SAV), Fader MCB (à démonter pour contrôle et restauration) et quelques autres améliorations personnelles. ..
Carte phono :
Remplacement des potentiomètre 6 mm en ALPS, les MCB France sont nettoyés puis contrôlés
Un DIP 08 monté à l'envers... et remplacés par des version rulipes dorés
Ici je comprends pas les versions LOG pour les grave et aigu, (plutôt favorable au LIN ...)
Pour le Gain ok en LOG
Le chiffre 15A indique que la résistance atteint 15 % de sa valeur totale lorsque le bouton est tourné exactement à la moitié de sa course (50 % de rotation). Le A : LOG
Carte alimentation :
Classique à base de 7815 7915 + torique.
Reprise des câblages primaire puis secondaire car ils étaient enroulés dans dans le torique...😢 Et écrasés par la coupelle.
Ajout d'insert M3 sur les équerres
Ajout graisse thermique et collage des deux capas de filtrage après contrôle
Maintien torique avec rondelle et écrou nylon
Bien vu les deux TL 072 sur les cartes Master pour le SAV
Les quatre voies stéréo (Line / Phono) :
Différence ESR sur les capas de liaison audio...
Mesure à F= 100Hz puis 1kHz
Ceux d'origines sont de marques mais en "general purpose"
Potentiomètres 6mm L=20mm ; ----> ALPS Alpine RK163
F=100Hz :
F=1kHz :
Les condos d'origine (liaison et gain dans la CR) sonnent très bien mais les Muse, c'est un autre monde, tout en gardant le son soit disant ''Freevox''.
Surtout tout flux de soudure est à bannir sur les signaux sensibles (phono, mic....) car en effet, ajout de capas entre pastilles (
pour la signaux faibles). Belle '' mayonnaise'' sur le MCB...mais attention, il ne faut pas faire n' importe quoi dessus, c'est une graisse blanche qui a été mise
Ce sont de fabuleux faders quand ils marchent.
La tranche micro DJ (1/2) avec ces pot en version LIN (plutôt) pour GMA et LOG pour le gain (courbe 15A)
La face AVANT reprise et nettoyée
.Le souci de ces boitiers électroniques, c'est souvent qu'ils sont pas à la peinture liquide sans aprêt antirouille. . .
Convertisseur de rouille qui servira de sous couche 1K :
Au cas où les faders MCB serait irrécupérables, voici une plaque d'adaptation pour les faders ALPS K-FADER
Dont voici le câblage :
Testeur maison pour fader ou potentiomètre en écoute audio avant l'installation (vérif crachotement...)
Test des entrées phono avec un signal 0dB :
Led :
Ces Led vieillissent mal, s'affaiblissent j'ai du stock sinon le mieux c'est d'en changer la totalité
Pour la carte master 1 et 2 recapage avec les Muse :
Sa grande sœur la DJ dix, sera restauré de la même façon
L'écoute est fabuleuse !
C'est limpide, claire et dynamique 😊❤
Post technique déposé gracieusement.
L'électronique demande un certain niveau d'études, de compréhension, de maîtrise et d'expériences.
