aide demandée Led power et vu-mètre défectueux

2 réponses
3 participants
2 419 vues
3 followers

Yann89

Nouvel·le AFfilié·e

Membre depuis 23 ans

Sujet de la discussion Posté le 22/06/2017 à 14:29:22

Bonjour,
depuis aujourd'hui, la led power (bleue) de ma console X1204USB ne s'allume plus, et du coup, tout le VU-mètre Right ne fonctionne plus.
Tout le reste est OK.
J'ai lu sur un site US que comme les leds sont branchées en série, si la led bleue power est morte, toutes les autres leds branchées à la suite ne fonctionnent plus !
Est-ce que ça vous est déjà arrivé ?
Comment remplacer la led ? Et quelle est la référence ?
Merci
Yann

Made In Breizh

2738

Squatteur·euse d’AF

Membre depuis 21 ans

2 Posté le 28/06/2017 à 15:37:43

Bonjour,

Effectivement, d'après l'article ici
https://alfredoblogspage.blogspot.fr/2015/04/behringer-xenyx-x2222usb-vu-meter-not.html

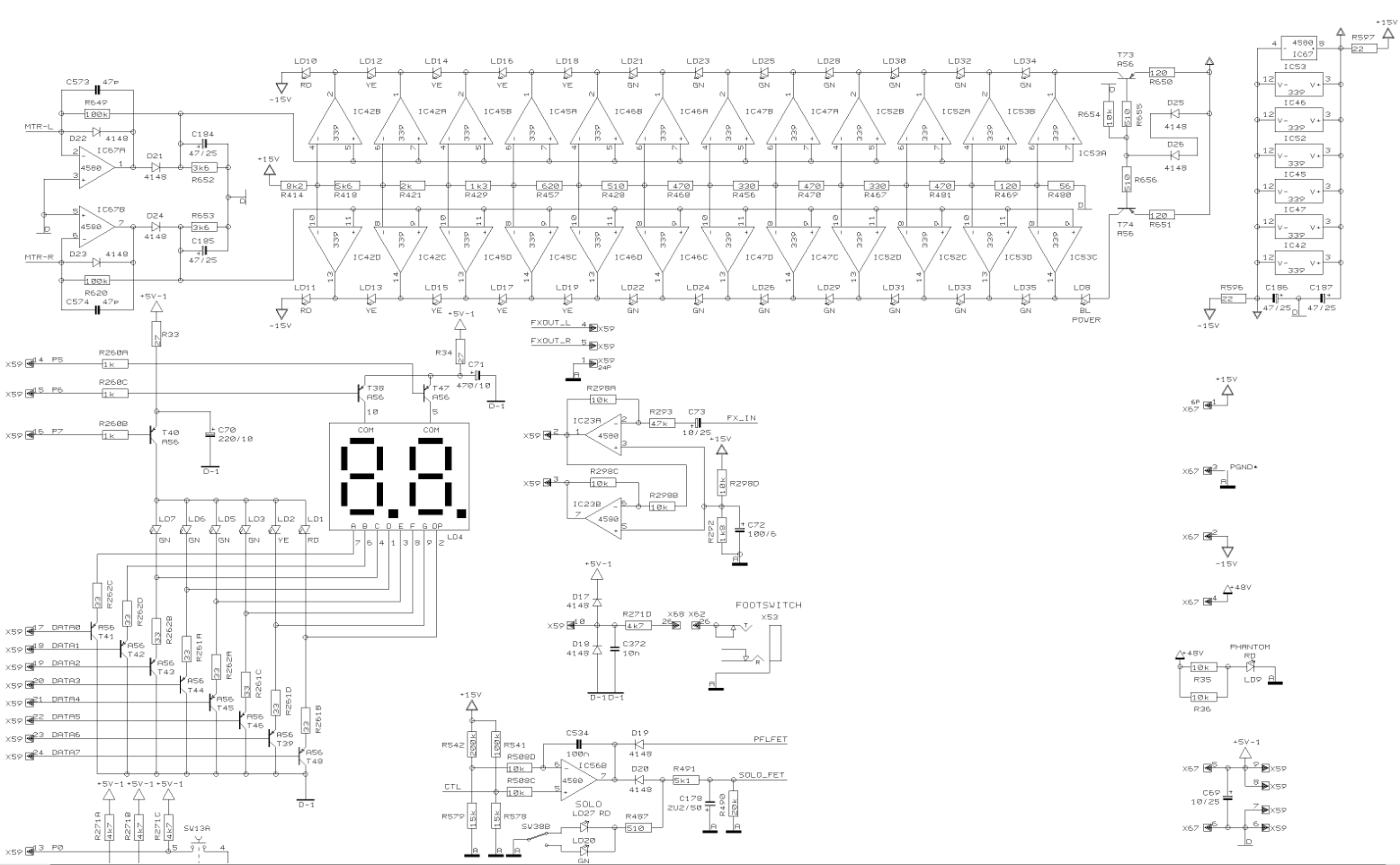

une défectuosité de la LED bleue qui s'appelle LD8 sur le schéma du X2222FX
https://1.bp.blogspot.com/-1CnzqXSiZH0/VSqxi1qQDVI/AAAAAAAABB0/7vCN8VgMjgk/s1600/X2222FX.PNG, coupe le courant qui alimente les LEDs suivantes, donc il est probable que le circuit est similaire sur X1204 USB, même si la LED bleue n'a pas le même numéro.
Sur la photo, ça semble être des LEDs rondes 3mm through hole dans ce style-là :
https://www.digikey.fr/products/fr?keywords=LTL1CHTBK4
donc il faut retirer la LED bleue actuelle en la dessoudant, et la remplacer par une autre LED de même taille.
mais à mon avis, vous pouvez même remplacer la LED par un fil puisqu'il faut seulement refermer le circuit pour que le vumètre fonctionne à nouveau.

Mercuriuse

222

Posteur·euse AFfiné·e

Membre depuis 17 ans

3 Posté le 20/03/2019 à 12:41:22

Merci Made In Breizh
J'avais mis du chatterton sur la led pour évité l'éblouissement "quelque temps après la panne".
Changement de la led par une verte moins puissante.
Tout refonctionne a nouveau.
