Astuce : En cas de Jack coincé

Par Jimbass le 05/05/2019 - (Confirmé)

Si jamais un connecteur Jack ou XLR reste coincé dans l'une des entrées Combo d'une console X-Air, pas besoin de sortir le fer à souder !



En effet, la carte qui porte les connecteurs d'entrée dispose de petits trous, qui permettent d'extraire un connecteur récalcitrant par l'arrière.

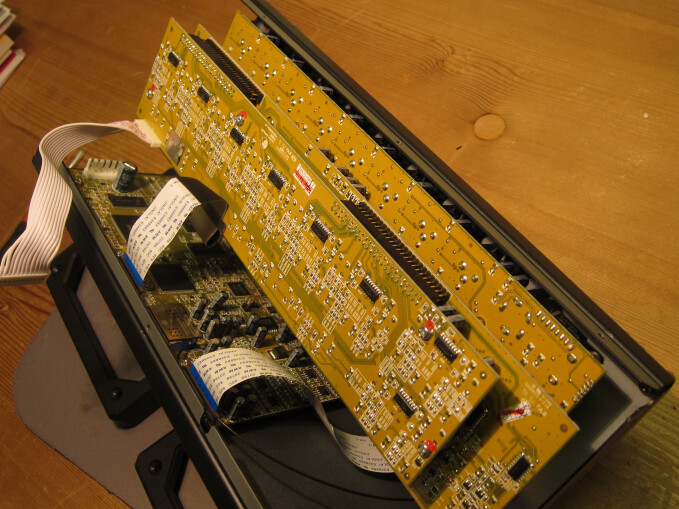

Il faudra quand même ouvrir le boîtier (4 vis par bumper, puis 4 vis par côté, 3 vis dessous et 3 vis derrière), probablement déconnecter l'alim, et démonter les deux cartes (préamplis et convertisseurs) qui sont empilées sur la carte des connecteurs, en faisait super attention aux nappes qui les relient.






Une fois ces deux cartes ôtées, on peut éjecter le connecteur récalcitrant en poussant un tournevis dans le trou correspondant.






Voilà, la manip reste assez laborieuse, mais bien moins que si il avait fallu en plus dévisser les 24 connecteurs XLR, et déssouder celui qui est inopinément occupé.



Plus d'images de l'intérieur d'une XR18 : https://vogelchr.blogspot.com/2015/11/behringer-x-air-xr18-teardown.html
