Sujet Fabrication d'une paire d'enceintes pour bureau
- 3 réponses
- 4 participants
- 376 vues
- 4 followers
Cyril_s17
1
Nouvel·le AFfilié·e
Membre depuis 2 ans
Bonjour !
C'est en tant que total néophyte que je me lance dans la création d'enceintes pour mon bureau. J'aimerai ainsi pouvoir avoir des enceintes à mon goût, avec la fierté d'avoir pu les faire moi-même !
Ceci étant dit; je me lance dans les recherches... J'ai un peu prit connaissance des monstrueux calculs portant tant sur la diffusion des ondes dans les caissons, aussi des fameux paramètres "thiele & small" (j'ai envie de mourir...
), des matériaux conseillés pour les caissons, et tant d'autres détails qui me paraissent savant. j'ai déjà essayé de parcourir ce site : https://www.petoindominique.fr/php/accueil.php en effet, très explicatif, peut-être trop... '^^
Bref, ce n'est pas le sujet. J'aimerai faire une paire d'enceintes pour bureau (donc appairables) et si possible, avec 2 voies par enceinte (grave/medium + tweeter). Mais le problème, c'est que mes dimensions sont peut-être trop petites... En effet, je souhaiterai GRAND MAXIMUM que mes enceintes fassent : 160mm de haut, 120mm de large, pour une profondeur de caisson maxi de 120mm aussi. Je préfère qu'elles soient compact plutôt qu'avoir deux tours de 2000w chacune sur mon bureau...Tout en pouvant envoyer du lourd un minimum bine sûr :D
Je m'étais noté des dimensions HP qui pourraient rentrer sur la face avant. ça donnait quelque chose comme : Ø80 (MAX) pour le grave/medium et Ø40 (MAX) pour le tweeter (attention, diamètre TOUT compris). J'ai ainsi réussi à trouver quelques HP en grave/medium qui rentrerai dans les dimensions, mais pour les tweeters... j'ai l'impression que des tout petits, il n'y en a pas...
→ J'aimerai alors savoir si parmi les connaisseurs, vous auriez des modèles clés de tweeter (ou grave/medium d'ailleurs), version miniature. Et aussi savoir si tout les HP, de toutes marques, peuvent être coupler de la même manière, et aussi facilement entre eux ? (si il y a des exemples de HP non couplable par exemple...)
→ Enfin, m'étant mit dans la tête une enceinte 2 voies pour un meilleur rendu sonore (avec évent sur le côté par manque de place sur la face avant), est-ce que le 1 voie n'est finalement pas la bonne solution pour des petites enceintes comme celles-ci (avec un rendu tout aussi qualitatif; évidemment) ?
Merci d'avance

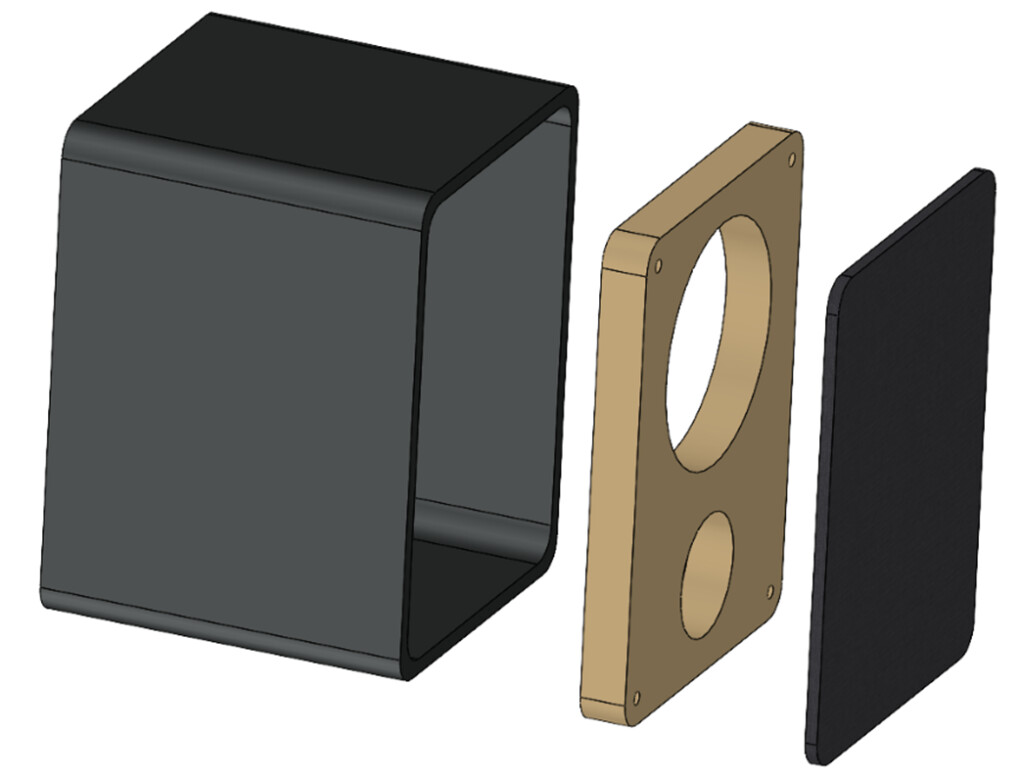

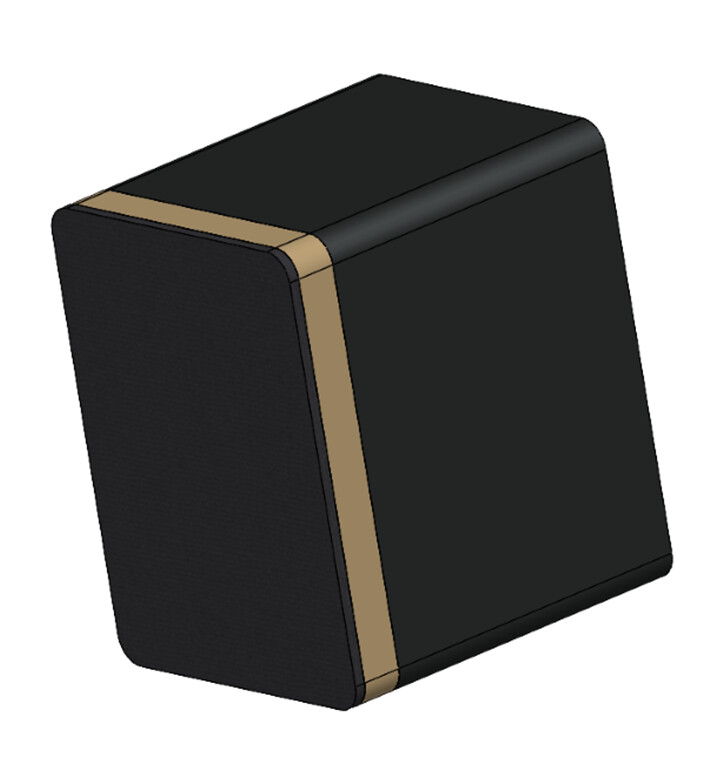

PS : quelques aperçus de ce à quoi pourrait ressembler l'enceinte. Je sais qu'il faut dimensionner le caisson par rapport aux HP et pas l'inverse, mais il s'agît juste là d'une maquette
C'est en tant que total néophyte que je me lance dans la création d'enceintes pour mon bureau. J'aimerai ainsi pouvoir avoir des enceintes à mon goût, avec la fierté d'avoir pu les faire moi-même !
Ceci étant dit; je me lance dans les recherches... J'ai un peu prit connaissance des monstrueux calculs portant tant sur la diffusion des ondes dans les caissons, aussi des fameux paramètres "thiele & small" (j'ai envie de mourir...
), des matériaux conseillés pour les caissons, et tant d'autres détails qui me paraissent savant. j'ai déjà essayé de parcourir ce site : https://www.petoindominique.fr/php/accueil.php en effet, très explicatif, peut-être trop... '^^ Bref, ce n'est pas le sujet. J'aimerai faire une paire d'enceintes pour bureau (donc appairables) et si possible, avec 2 voies par enceinte (grave/medium + tweeter). Mais le problème, c'est que mes dimensions sont peut-être trop petites... En effet, je souhaiterai GRAND MAXIMUM que mes enceintes fassent : 160mm de haut, 120mm de large, pour une profondeur de caisson maxi de 120mm aussi. Je préfère qu'elles soient compact plutôt qu'avoir deux tours de 2000w chacune sur mon bureau...Tout en pouvant envoyer du lourd un minimum bine sûr :D
Je m'étais noté des dimensions HP qui pourraient rentrer sur la face avant. ça donnait quelque chose comme : Ø80 (MAX) pour le grave/medium et Ø40 (MAX) pour le tweeter (attention, diamètre TOUT compris). J'ai ainsi réussi à trouver quelques HP en grave/medium qui rentrerai dans les dimensions, mais pour les tweeters... j'ai l'impression que des tout petits, il n'y en a pas...
→ J'aimerai alors savoir si parmi les connaisseurs, vous auriez des modèles clés de tweeter (ou grave/medium d'ailleurs), version miniature. Et aussi savoir si tout les HP, de toutes marques, peuvent être coupler de la même manière, et aussi facilement entre eux ? (si il y a des exemples de HP non couplable par exemple...)
→ Enfin, m'étant mit dans la tête une enceinte 2 voies pour un meilleur rendu sonore (avec évent sur le côté par manque de place sur la face avant), est-ce que le 1 voie n'est finalement pas la bonne solution pour des petites enceintes comme celles-ci (avec un rendu tout aussi qualitatif; évidemment) ?
Merci d'avance
PS : quelques aperçus de ce à quoi pourrait ressembler l'enceinte. Je sais qu'il faut dimensionner le caisson par rapport aux HP et pas l'inverse, mais il s'agît juste là d'une maquette
Al1r
2238
AFicionado·a
Membre depuis 16 ans
Salut Cyril,
C'est demander des performances de Ferrari à une 2CV, çà
Quelle puissance envisage-tu et dans quel budget?
Quelle amplification ? Active ou passive?
Autre question... quel usage vas tu en faire? Mastering studio, écoute Hifi, gaming,...?
Pour ce genre d'enceintes, il faut chercher dans les HPs de 4 pouces (~10cm) pour le bas/medium et garder à l'esprit que dans un tel volume, on ne descend pas très bas. Donc l'adjonction d'un petit caisson de basse est une option a envisager.
Si tu envisage une amplification active, il te faudra prévoir une paire d'amplis et un filtre actif (DSP 4x4 mini amp 4x50W?)
Pour les réglages, tout ce fait au DSP, avec la possibilité de tester et stocker plusieures configurations.
Sinon en filtrage passif, trois options s'offrent toi ...
._Full range pour le bas/médium + piezo pour le tweeter (quasi indestructible) -> c'est cheap et pas forcément agréable à l'écoute.
._Bas/medium en full range assisté par un tweeter (coupure à 6dB) --> pour un début, ajustage assez facile (on change le condensateur et la ou les résistances).
._Filtre deux voies (Self , condos et resistances) avec une coupure à 12dB
Pour débuté pas trop cher...
https://www.monacor.com/products/components/speaker-technology/hi-fi-speakers-/sp-100-8/
https://www.monacor.com/products/components/speaker-technology/hi-fi-tweeters-/dt-100/
Citation :
Tout en pouvant envoyer du lourd un minimum bine sûr :D
C'est demander des performances de Ferrari à une 2CV, çà
Quelle puissance envisage-tu et dans quel budget?
Quelle amplification ? Active ou passive?
Autre question... quel usage vas tu en faire? Mastering studio, écoute Hifi, gaming,...?
Pour ce genre d'enceintes, il faut chercher dans les HPs de 4 pouces (~10cm) pour le bas/medium et garder à l'esprit que dans un tel volume, on ne descend pas très bas. Donc l'adjonction d'un petit caisson de basse est une option a envisager.
Si tu envisage une amplification active, il te faudra prévoir une paire d'amplis et un filtre actif (DSP 4x4 mini amp 4x50W?)
Pour les réglages, tout ce fait au DSP, avec la possibilité de tester et stocker plusieures configurations.
Sinon en filtrage passif, trois options s'offrent toi ...
._Full range pour le bas/médium + piezo pour le tweeter (quasi indestructible) -> c'est cheap et pas forcément agréable à l'écoute.
._Bas/medium en full range assisté par un tweeter (coupure à 6dB) --> pour un début, ajustage assez facile (on change le condensateur et la ou les résistances).
._Filtre deux voies (Self , condos et resistances) avec une coupure à 12dB
Pour débuté pas trop cher...
https://www.monacor.com/products/components/speaker-technology/hi-fi-speakers-/sp-100-8/
https://www.monacor.com/products/components/speaker-technology/hi-fi-tweeters-/dt-100/
AL1
[ Dernière édition du message le 16/02/2022 à 07:54:34 ]
