Sujet J'ai fini mon G9 !

  • 51 réponses
  • 12 participants
  • 3 454 vues
  • 7 followers
Sujet de la discussion J'ai fini mon G9 !
Salut a tous, en fait ça fait déjà 2 mois que je l'ais fini mais il restait quelques finitions à faire (notamment les boutons ...). Je vous propose maintenant un thread en guise de tutoriel afin de vous permettre de vous lancer dans la réalisation de ce super préamp !!

Allez une photo :

plus de photos sur mon profil

D'abord, pour en rassurer certains je ne suis pas super doué en électronique, je sais souder, je connais plus ou moins à quoi ressemble quel composant, et à peut prêt à quoi ils servent. Je suis un peu bricoleur, mais sans plus ... Je fait tout ca sans atelier non plus (seulement dans mon home-studio), tout est dans des cartons que je sors et range à chaque fois. C'est pour ça que les projets mettent beaucoup de temps avant d'arriver à terme. En plus il faut compter pas mal de temps pour la recherche de composants et comprendre un minimum le schema.

Du coup je ne réalise jamais mes PCB (trop compliqué et trop de matériel, et trop de risque d'avoir une plaque avec de micro coupure, ce qui peut être fatal pour la réussite du projet et promet des heures de déboguage ...), donc je cherche pour les procurer sur le net. A ma connaissance on peut les trouver la : https://www.audiokitchen.co.uk/ et sur le forum de www.prodigy-pro.com : http://www.prodigy-pro.com/forum/viewtopic.php?t=233 Ces PCB sont de super qualité et il n'y a vraiment aucun regret pour le prix.

Le plus compliqué à mon avis c'est le choix des composants !!! Je peux vous propose ma part list si vous voulez. Pour ce projet, les résistances peuvent être de précision 1% ou 5% sans trop de différence. Pour les condensateurs, la prise de tête a été d'en trouver des assez bon sans pour autant y mettre 10€ pièce. D'après ce que j'ais pu lire (et comprendre) c'est assez souvent la que les différence sur le son s'entends (sans parler, bien sur du choix des lampes et des CI, mais la y en a pas). Quand un signal audio le traverse il faut qu'il soit bon et pareil pour que l'alimentation soit sans faille. Pareil pour les transfos, les lundall sont très cher et quasiment introuvable en boutique, certaines personnes sur le net à les avoir commandé ont parfois attendu plusieurs mois avant de les recevoir ... donc les LL1528 et LL5402 me vont bien même si la encore on peut améliorer les caractéristiques de la bête (ou de la belle ...?).

Pour la soudure des composants, le conseil habituel : on commence par les éléments les moins volumineux pour finir par les plus volumineux. C'est très bête mais pour les débutants c'est pas forcement naturel (même si c'est logique). Pour le montage, je me suis beaucoup aidé de photos du même projet réalisé par d'autre, ça permet souvent de mieux comprendre ce qu'il faut faire ou de choper des astuces pour contourner un problème.

La face avant est réalisée par le logiciel Front Panel Designer téléchargeable sur leur site: http://www.schaeffer-apparatebau.de. Super résultat même si le prix peut faire hésiter en fin de compte c'est pas si énorme pour le résultat (vraiment très beau). J'ais beaucoup hésité à leur envoyer ma commande mais en fin de compte vu le prix mis à l'intérieur et en considérant que c'est la face avant que l'on verra tous les jours, je me suis décidé à le faire (plusieurs plaques en même temps, c'est plus rentable pour les frais de port, mais faut avoir des projets en parralelle).


Et après tout ca vous aurez du mal à croire (comme moi) que c'est vous qui l'avez fait ...
J'ais juste un drole de bruit quand je pousse le gain et le volume à fond mais c'est pas très génant (heureusement parceque je vois pas trop d'ou ca vient :nawak: )
Bientot j'essaierai de poster quelques samples pour vous donner une idée

Gyraf : :bise:
Afficher le sujet de la discussion
11
Dites ya moyen d'ajouter un vu metre sur le G9 car un preamp sans vu metre c quand meme pas terrible.
<<< http://sounddiy.free.fr >>>
12
Oui tu peux, sans aucune difficulté. A aiguille ou à leds, au choix.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

13
Banana > dans les 50 € pour la face avant (je crois) c'est pas une super économie.
Je penses que tu peux gagner sur les condos (à mon avis tu peux réduire de 60-70€). Les connecteurs Neutrick - tu peux gagner environ 10 € (mais à mon avis c'est une erreur). Ne pas utiliser des connecteurs pour le coté modulaire - ~15€ en moins...
Je pense que tu peux gagner comme ca jusqu'a 100-150€ peut-etre 200€ mais tu prends des risque après sur la qualité et pour ce genre de préamp ca serait dommage
14
Attention la question du vu-metre a été mainte fois debattu
sur www.prodigy-pro.com/forum

mettre un VU en sortie, ne sert pour ainsi dire a rien
on entre tjs dans une machine ayant un VU d'entrée.

et concernant un VU qui indiquerait le seuil de saturation
en analog a lampes il n'y a pas un seuil d'ecretage a proprement parlé.
Jakob s'est expliqué plusieurs fois sur le fait qu'il a renoncé
a implanter un VU sur le G9 qui a l'usage s'averait faux et inutile

comme il le dit, tourne le gain d'un cran a chaque fois, ecoute
si ca te plait, roule..


le mien est encore en route, manque que le transfos 1:2 de sortie
les transfos d'alims et la boite. ;-)

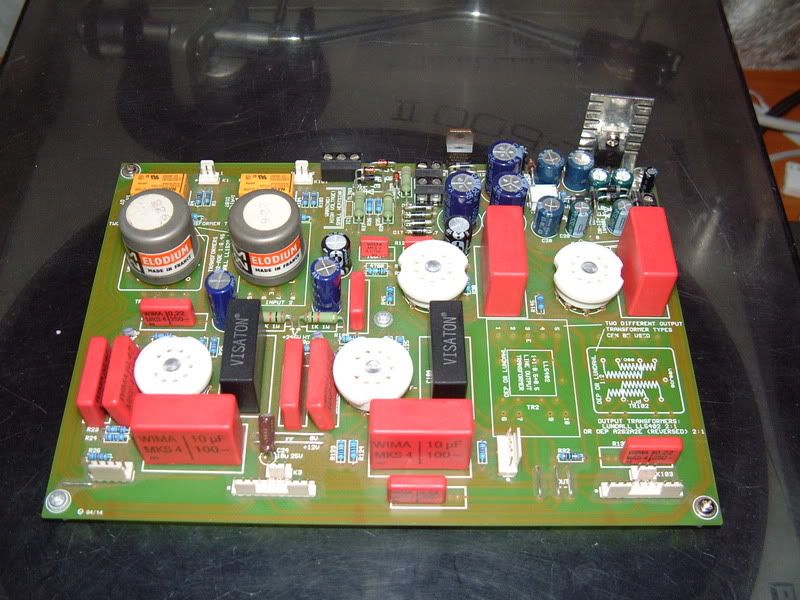

https://img.photobucket.com/albums/v439/jazzy_pi/DSCF0216.jpg

++
15
PS: blueco

j'ai quelques doute sur le placement de tes toriques :8O:
tu n'as aucun problemes d'interference si pres des OEP ?

de plus pkoi ne pas avoir mis les deux toriques ensemble ?

par contre je crois que tu t'es trompé sur le post initial
ou tu dis que les lundahl LL1528 et LL5402 suffirons bien... je penses que tu
voulais parler des OEP que je vois sur les photos ?
qui d'ailleurs dans le G9 semblent avoir une certaines preference
des usagers comparé aux G9 lundahl, plusieurs avis comparatifs
aussi sont sur le site www.prodigy-pro.com/forum

:clin:
16
Et bien ça a le mérite d'être clair.
Dis Jazzy, j'ai toujours ton transfo BF de sortie qui t'attend... :clin:

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

17
Salut Chimimic !!

Merci :D:

je suis de nouveau très disponible
après une periode pas evidente sur bien des plans...

donc je passerais discuter un apres-midi qui te convient
avec plaisir !

:clin:
18
Je te mail mes disponibilités dimanche soir...

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

19
Ok :clin:
20
Jazzy Pidjay, en fait les torique ne sont pas comme ca à l'intérieur, sur la photo c'est en cours de montage. Je les ai mis ensemble sur un coté fixé séparément. D'ailleur est-ce que ca peut poser un problème particulier de les empiller ? J'ai hesité à le faire.

Sinon en effet j'ai raconté n'importe quoi c'est bien des OEP que j'ai utilisé pas des Lundahl. :oops:
Ils sont étonnant les transfos d'entrée que tu as choisis, est-ce qu'il ont un aspect particulier pour le son que tu recherche ?

J4aime bien aussi tes support pour les lampes, ils t'ont couté cher, non ?
