Sujet Besoin d’aide sur ampli à base de TDA7293
- 8 réponses
- 3 participants
- 423 vues
- 3 followers
Firesledge
84
Posteur·euse AFfranchi·e
Membre depuis 8 ans
Je suis en train de réaliser un petit module amplificateur à base de TDA7293 afin de remplacer un module grillé qui n’est plus fabriqué sur un vieil ampli qu’on m’a confié à réparer (valeur sentimentale).
Mon problème : à vide (sans HP), le module amplifie correctement. Cependant une fois chargé (HP 8 ohm ou simple charge résistive 8 ohm), j’ai des oscillations haute fréquence (300 kHz environ) de forte amplitude, même en l’absence de signal, et qui de surcroît se répercutent sur l’entrée. À quoi serait-ce dû, et que faire pour résoudre le problème ?
Voici mon schéma (voie de droite omise) :
Quelques précisions :
– Je fais les tests de mon module avec une alimentation de +/-15 VDC, limitée à 0,5 A par sécurité. L’ampli final est censé fonctionner en +/-36 V. Si j’augmente la tension d’alim jusqu’à +/-20 VDC ça ne change rien.
– La fonction mute est positionnée en bypass.
– J’ai de plus gros condensateurs sur les rails au niveau de l’alim.
Voilà, si quelqu’une avait une idée…
Mon problème : à vide (sans HP), le module amplifie correctement. Cependant une fois chargé (HP 8 ohm ou simple charge résistive 8 ohm), j’ai des oscillations haute fréquence (300 kHz environ) de forte amplitude, même en l’absence de signal, et qui de surcroît se répercutent sur l’entrée. À quoi serait-ce dû, et que faire pour résoudre le problème ?
Voici mon schéma (voie de droite omise) :
Quelques précisions :
– Je fais les tests de mon module avec une alimentation de +/-15 VDC, limitée à 0,5 A par sécurité. L’ampli final est censé fonctionner en +/-36 V. Si j’augmente la tension d’alim jusqu’à +/-20 VDC ça ne change rien.
– La fonction mute est positionnée en bypass.
– J’ai de plus gros condensateurs sur les rails au niveau de l’alim.
Voilà, si quelqu’une avait une idée…
[ Dernière édition du message le 22/07/2022 à 21:45:09 ]
sauce
807
Posteur·euse AFfolé·e
Membre depuis 21 ans
Firesledge
84
Posteur·euse AFfranchi·e
Membre depuis 8 ans
sauce
807
Posteur·euse AFfolé·e
Membre depuis 21 ans
Firesledge
84
Posteur·euse AFfranchi·e
Membre depuis 8 ans
J’ai 22 µF « de proximité » sur le circuit, mais 6800 µF au niveau de l’alim générale de l’ampli. Dans mes tests, j’ai mis des 1000 µF que j’avais en stock sur une breadboard entre l’alim de labo et le circuit. Je n’ai pas de photo du circuit mais le recto du PCB ressemble à ça :
Les 100 nF sont au plus près du TDA pour minimiser l’inductance parasite. La position des condo électrolytiques est moins importante, ils ont de toute façon une inductance parasite non-négligeable.
Les 100 nF sont au plus près du TDA pour minimiser l’inductance parasite. La position des condo électrolytiques est moins importante, ils ont de toute façon une inductance parasite non-négligeable.
Firesledge
84
Posteur·euse AFfranchi·e
Membre depuis 8 ans
michel.29
3219
Squatteur·euse d’AF
Membre depuis 15 ans
Firesledge
84
Posteur·euse AFfranchi·e
Membre depuis 8 ans
Je suis conscient que mon routage est insatisfaisant (pour ne pas dire franchement mauvais
), j’ai essayé de faire avec peu de surface en peu de temps et je n’ai peut-être pas suffisamment bien hiérarchisé les priorités. Je ne sais pas si mon problème de stabilité vienait de là, en tout cas ce serait une conséquence que je n’avais pas prévue… Au final l’ampli se porte correctement, j’ai bien une légère ronflette, mais il faut quand même tendre l’oreille. Cependant le courant de retour des HP ne passe pas du tout par ce PCB, la masse rapportée ici est destinée aux petits signaux.
Mais Je vois effectivement plein de choses à revoir, mais il faudrait que je prenne plus d’espace.
), j’ai essayé de faire avec peu de surface en peu de temps et je n’ai peut-être pas suffisamment bien hiérarchisé les priorités. Je ne sais pas si mon problème de stabilité vienait de là, en tout cas ce serait une conséquence que je n’avais pas prévue… Au final l’ampli se porte correctement, j’ai bien une légère ronflette, mais il faut quand même tendre l’oreille. Cependant le courant de retour des HP ne passe pas du tout par ce PCB, la masse rapportée ici est destinée aux petits signaux.Mais Je vois effectivement plein de choses à revoir, mais il faudrait que je prenne plus d’espace.
[ Dernière édition du message le 26/07/2022 à 09:33:23 ]
Firesledge
84
Posteur·euse AFfranchi·e
Membre depuis 8 ans

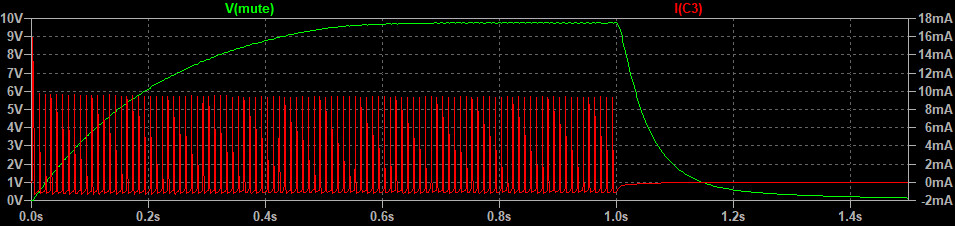

Et après un examen plus approfondi, mon buzz vient principalement de la partie mute, qui effectue entre autres une rectification grossière de la sortie AC du transformateur principal. Cela génère des pics de courant avec plein d’harmoniques, notamment à travers C3. Ceux-ci redescendent par l’unique masse signal du PCB.
Je vais déporter cette partie du circuit ailleurs et sa masse sera connectée entre les deux condensateurs principaux de l’alim.
EDIT : montage terminé, la ronflette a quasiment disparue, elle est noyée dans le souffle sur une voie et à peine au-dessus sur l’autre. Il faut coller l’oreille à l’enceinte pour l’entendre. Je n’ai plus qu’à faire des tests de puissance prolongés pour vérifier que ça ne chauffe pas trop et que l’ampli tient la charge sur la durée, mais je vais devoir attendre que mes coloc se barrent
Je vais déporter cette partie du circuit ailleurs et sa masse sera connectée entre les deux condensateurs principaux de l’alim.
EDIT : montage terminé, la ronflette a quasiment disparue, elle est noyée dans le souffle sur une voie et à peine au-dessus sur l’autre. Il faut coller l’oreille à l’enceinte pour l’entendre. Je n’ai plus qu’à faire des tests de puissance prolongés pour vérifier que ça ne chauffe pas trop et que l’ampli tient la charge sur la durée, mais je vais devoir attendre que mes coloc se barrent
[ Dernière édition du message le 26/07/2022 à 20:01:02 ]
