Composant manquant
- 11 réponses
- 4 participants
- 1 365 vues
- 4 followers
Tkrd
83
Posteur·euse AFfranchi·e
Membre depuis 17 ans
Bonjour à tous!
Copain m'a donné son Launchpad S à réparer quelques temps après être revenu de réparation. Il l'avait envoyé car le connecteur USB s'était dessoudé.
Après ouverture, voici ce que j'ai constaté:
Visiblement, au cul du connecteur, il y a un truc qui cloche.
Apparemment, la réparation n'a pas était très bien faite car un composant à était légèrement dessoudé pendant la réparation. Le problème c'est que Copain l'a aussi démonté et a, par la même occasion, perdu ce composant...
J'ai effectué quelques recherches sur le web via Google image mais sans succès...
Copain m'a donné son Launchpad S à réparer quelques temps après être revenu de réparation. Il l'avait envoyé car le connecteur USB s'était dessoudé.
Après ouverture, voici ce que j'ai constaté:
Visiblement, au cul du connecteur, il y a un truc qui cloche.
Apparemment, la réparation n'a pas était très bien faite car un composant à était légèrement dessoudé pendant la réparation. Le problème c'est que Copain l'a aussi démonté et a, par la même occasion, perdu ce composant...
J'ai effectué quelques recherches sur le web via Google image mais sans succès...
[ Dernière édition du message le 06/11/2016 à 15:45:07 ]
Tkrd
83
Posteur·euse AFfranchi·e
Membre depuis 17 ans
Y@kuz@R
836
Posteur·euse AFfolé·e
Membre depuis 11 ans
Ta photo ne s'affiche pas
Tkrd
83
Posteur·euse AFfranchi·e
Membre depuis 17 ans
Tkrd
83
Posteur·euse AFfranchi·e
Membre depuis 17 ans
Tkrd
83
Posteur·euse AFfranchi·e
Membre depuis 17 ans
Citation de Y@kuz@R :
Ta photo ne s'affiche pas
Désolé je te prends en otage mais... un peu d'aide de ta part serait vraiment cool
[ Dernière édition du message le 17/11/2016 à 21:40:53 ]
Y@kuz@R
836
Posteur·euse AFfolé·e
Membre depuis 11 ans
Désolé je suis pas venu sur Af depuis longtemps, j'avais pas vu tes messages
Aucun problème je regarde ça samedi
Citation de Tkrd :
Désolé je te prends en otage mais... un peu d'aide de ta part serait vraiment cool
Aucun problème je regarde ça samedi
Y@kuz@R
836
Posteur·euse AFfolé·e
Membre depuis 11 ans

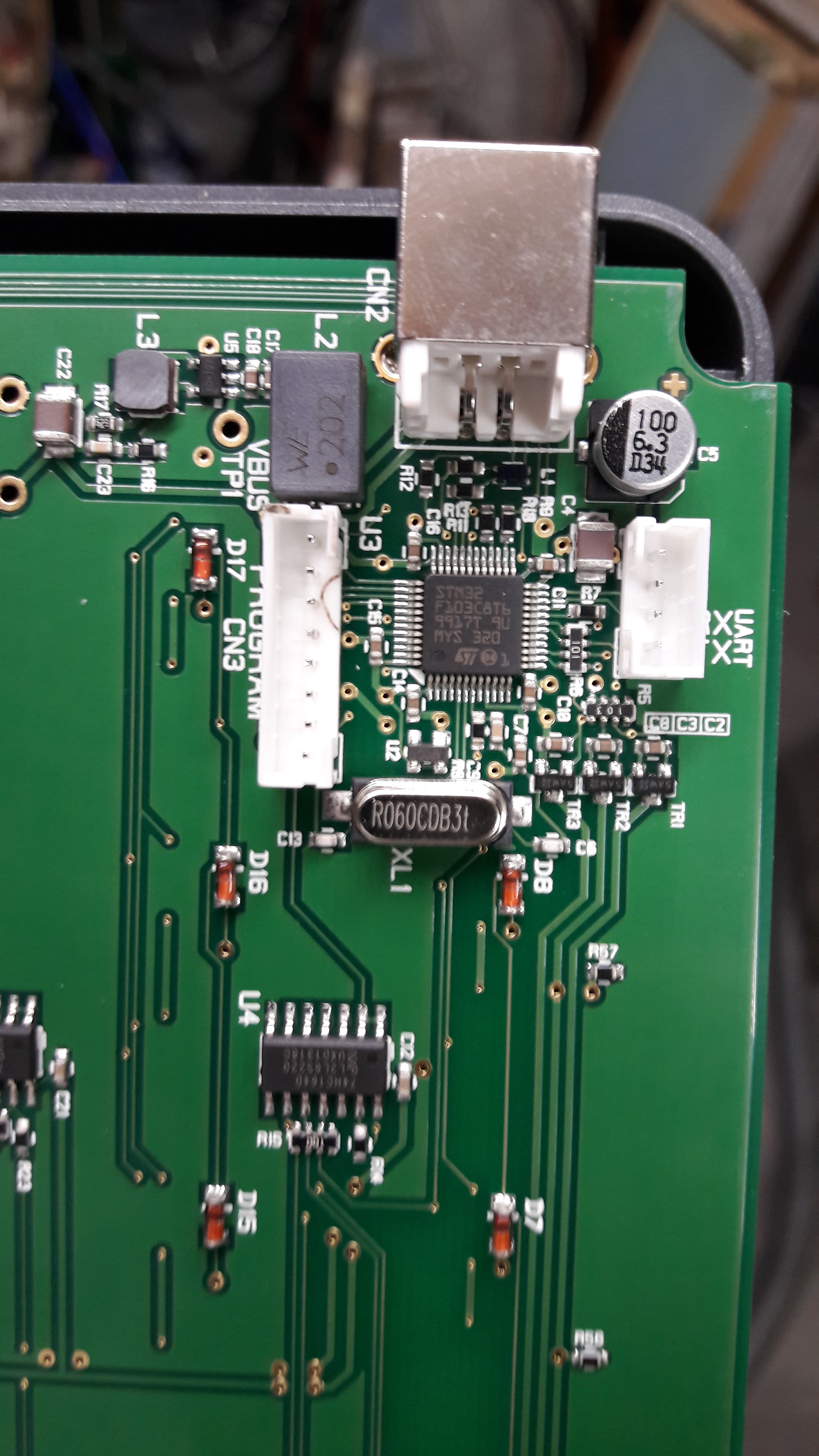

J'ai ça moi:
Les composants sont vraiment petits, bon courage pour une réparation.
Tiens nous au courant
Les composants sont vraiment petits, bon courage pour une réparation.
Tiens nous au courant
Tkrd
83
Posteur·euse AFfranchi·e
Membre depuis 17 ans
Citation de Y@kuz@R :
J'ai ça moi...
Merci beaucoup pour l'image, c'est vraiment sympa de ta part!!
Bon visiblement c'est R13 qu'il me manque. Je vois que sur ma photo, il y a des chiffres qui doivent surement correspondre aux valeurs de ces composants.
Manque de bol, visiblement tu n'as pas la même série que moi car rien n'est inscrit sur tes composants...
Ça veut dire qu'il faudrait avoir une nouvelle photo d'un launchpad s... Quelqu'un pourrait nous rendre ce service s'il vous plaît?
(Merci encore Y@kuz@R
)[ Dernière édition du message le 25/06/2017 à 18:31:05 ]
Tkrd
83
Posteur·euse AFfranchi·e
Membre depuis 17 ans
Subject42
484
Posteur·euse AFfamé·e
Membre depuis 11 ans
dryo
253
Posteur·euse AFfamé·e
Membre depuis 20 ans
Sur ta photo il manque 2 composants! La resistance R13 et l'inductance L1
Autant la resistance tu peux retrouver sa valeur avec une photo, autant pour l'inductance c'est sas espoir.
Il te faut le schema electronique de la carte plus qu'une photo
En regardant le circuit sur la photo je pense que tu ne prend pas un gros risque en mettant une resistance R13 de meme valeur que sa voisine R11 (je n'arrive pas a voir la valeur de R11 sur la photo. Sinon au pire tu la dessoude pour la mesurer).
Pour l'inductance, elle fait visiblement partie d'un filtre, tu ne prend pas non plus un grand risque en la remplaçant par un strap
Autant la resistance tu peux retrouver sa valeur avec une photo, autant pour l'inductance c'est sas espoir.
Il te faut le schema electronique de la carte plus qu'une photo
En regardant le circuit sur la photo je pense que tu ne prend pas un gros risque en mettant une resistance R13 de meme valeur que sa voisine R11 (je n'arrive pas a voir la valeur de R11 sur la photo. Sinon au pire tu la dessoude pour la mesurer).
Pour l'inductance, elle fait visiblement partie d'un filtre, tu ne prend pas non plus un grand risque en la remplaçant par un strap
[ Dernière édition du message le 26/06/2019 à 23:23:03 ]
