Impossible de piloter mon laser avec adaptateur USB/DMX

  • 8 réponses
  • 3 participants
  • 235 vues
  • 3 followers
Sujet de la discussion Impossible de piloter mon laser avec adaptateur USB/DMX
Bonjour à tous,

Je souhaite piloter un laser BoomToneDJ KUB 500 RGB avec mon ordinateur. Pour cela j'utilise un câble USB/DMX512 (EUROLITE USB-DMX512-Interface/Update-Adapter).
J'ai bien installé les drivers FTDI permettant au PC de détecter le laser.

J'ai installé QLC+5 pour essayer de piloter mon laser en DMX.

Le laser est bien détecté, je peux le rattacher à l'univers 1. Je créé 12 "generic dimmers" car le laser possède 12 canaux DMX.
Mais lorsque je fais varier la valeur des dimmers, rien ne se passe...

Pourtant je suis censé être en mode DMX en ayant une valeur comprise entre 42 et 83 sur le canal 1.
Et le canal 2 me permet de choisir quel programme afficher parmi ceux pré-enregistrés.

Mais rien ne se passe.

Concernant l'adressage : j'ai uniquement mis les dipswitchs 1 et 10 sur "ON"
-> 1 pour que l'adresse soit 1
-> 10 pour être en mode DMX

Mes canaux vont de 1 à 12 donc devraient bien piloter le laser sur l'adresse 1.

Je me demande d'où vient le problème ?

Mes idées :

Problème d'adressage ? Car en activant les dipswitchs 1 et 10 le laser reste en mode "sound control" correspondant normalement à uniquement le dipswitch 10 sur "ON"
Problème de câble ? Les infos ne sont pas transmises au laser ? (pourtant mon câble est censé être compatible d'après la doc du site QLC+)
Problème de drivers ? Comment être sûr que mes drivers fonctionnent bien ?

J'ai aussi testé avec le logiciel OpenDMX et cela ne fonctionne pas non plus...

Merci d'avance pour votre aide !

Mario.

[ Dernière édition du message le 16/04/2024 à 16:38:03 ]

2
Salut,

Pour le mode Dmx il faut utiliser les switch 1 à 9 du dip switch.

Le dip switch 9 et 10 = mode auto
Le dip switch 10 = mode détection audio

On a souvent les trois modes sur les équipements" light " scan , laser etc..
( auto) ( detection audio) ( DMX control)







[ Dernière édition du message le 16/04/2024 à 17:23:48 ]

3
Salut, merci pour ta réponse.

Qu'est ce que je dois faire du switch 10 ducoup ? ON ou OFF ?

Dans la notice il est marqué "Sélectionnez le DIP Switch 10 sur ON pour passer en mode DMX, puis adressez l'appareil avec les DIP Switch 1 à 9"

Donc j'ai le 1 et 10 sur ON pour être en mode DMX et adresse = 1 selon moi.

Correct ?
4
Si l'on se réfère au manuel du Kub 500 , du Kub 1500 il est écrit pour une utilisation en DMX :

Sélectionnez le DIP Switch 10 sur ON pour passer en mode DMX
, puis adressez l’appareil avec les DIP Switch 1 à 9.







5
Si avec dip 10 = on et dip 01 = on
le laser reste en mode sound control alors ,

Essaye par exemple dans l'ordre :

- dipswitch 10 = on wait 5 sec...
- dipswitch 01 = on










[ Dernière édition du message le 17/04/2024 à 09:48:29 ]

6
Calculateur https://www.chauvetdj.com/chauvet-dj-dip-switch-calculator/
Adresse 1 = dipswitch 1 sur ON
Si ça ne fonctionne pas regarde ton manuel, c'est un problème de programmatiion.

[ Dernière édition du message le 17/04/2024 à 08:06:50 ]

7

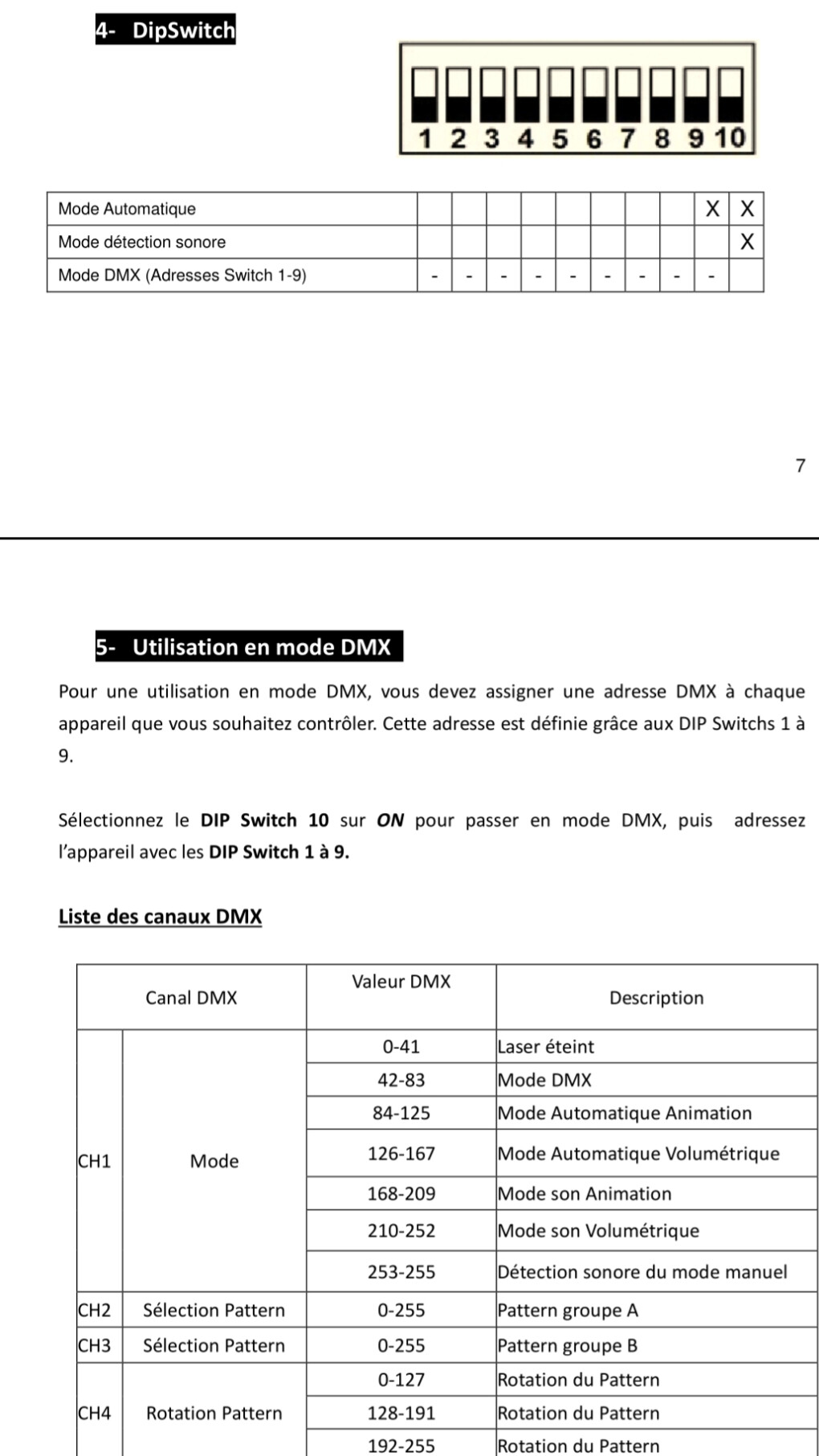

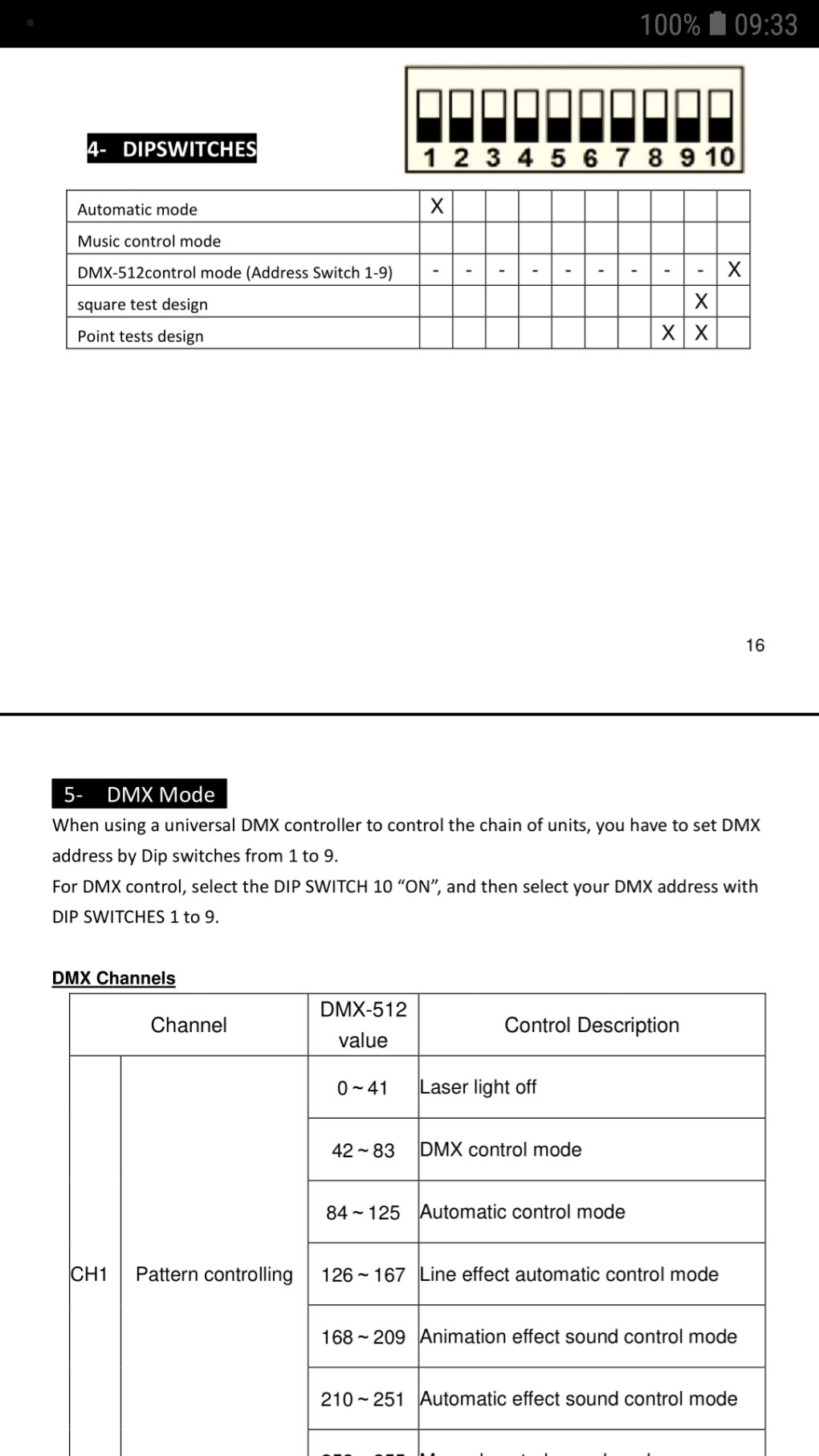

Justement voici une copie d'écran du manuel en francais et en anglais :









8
Citation de Recstudio2 :

Si avec dip 10 = on et dip 01 = on
le laser reste en mode sound control alors ,

Essaye par exemple dans l'ordre :

- dipswitch 10 = on wait 5 sec...
- dipswitch 01 = on


Oubien

-dipswitch 10 = on wait 5 sec...
- dipswitch 01 = on
- dipswitch 10 = off

Oubien

- dipswitch 10 = on wait 5 sec...
- dipswitch 10 = off
- dipswitch 01 = on



Super merci !! C'était effectivement la deuxième solution :

-dipswitch 10 = on wait 5 sec...
- dipswitch 01 = on
- dipswitch 10 = off

En faisant cette manipulation mon laser est bien adressé à l'adresse "1"

C'est fou que cela ne soit pas expliqué de manière plus explicite dans la notice ! Il n'est pas marqué qu'il faut remettre le switch 10 sur OFF !

En tout cas j'arrive maintenant bien à piloter mon laser en DMX, merci beaucoup !

[ Dernière édition du message le 17/04/2024 à 09:52:29 ]

9
Je pensais avoir dit une bétise et c'est pour cela que j 'ai effacé les autres propositions...😀

Mais non, mon instinct ne m'avait pas jouer un mauvais tour.







[ Dernière édition du message le 17/04/2024 à 09:57:24 ]
