Dépannage DIY : Résolution de 80% des problèmes de comportement et pannes des Roland SDE/SRV/RSP
- 5 réponses
- 2 participants
- 207 vues
- 2 followers
haute.volta
13
Nouvel·le AFfilié·e
Membre depuis 19 ans
SDE-330 : 1993-1999
https://gearspace.com/board/geekzone/151304-roland-srv-330-went-out-help.html
La solution inévitable pour ces racks d’effet : refaire l’alimentation.
Remplacer le redressement en sortie de transformateur et améliorer le filtrage/lissage des tensions d’alimentation délivrées à la carte mère. Tout ça est installé sur une carte d’alimentation spérarée fixée à côté.
Concètement il s’agit de la démonter et changer presque tous les composants de cette petite carte auxiliaire dédiée à l’alimentation. 10/12€ de composants. Si besoin upgrade avec transformateur torrique +40€. Celui visible ici sur les photos fonctionne encore malgré un genre d’incendie interne.

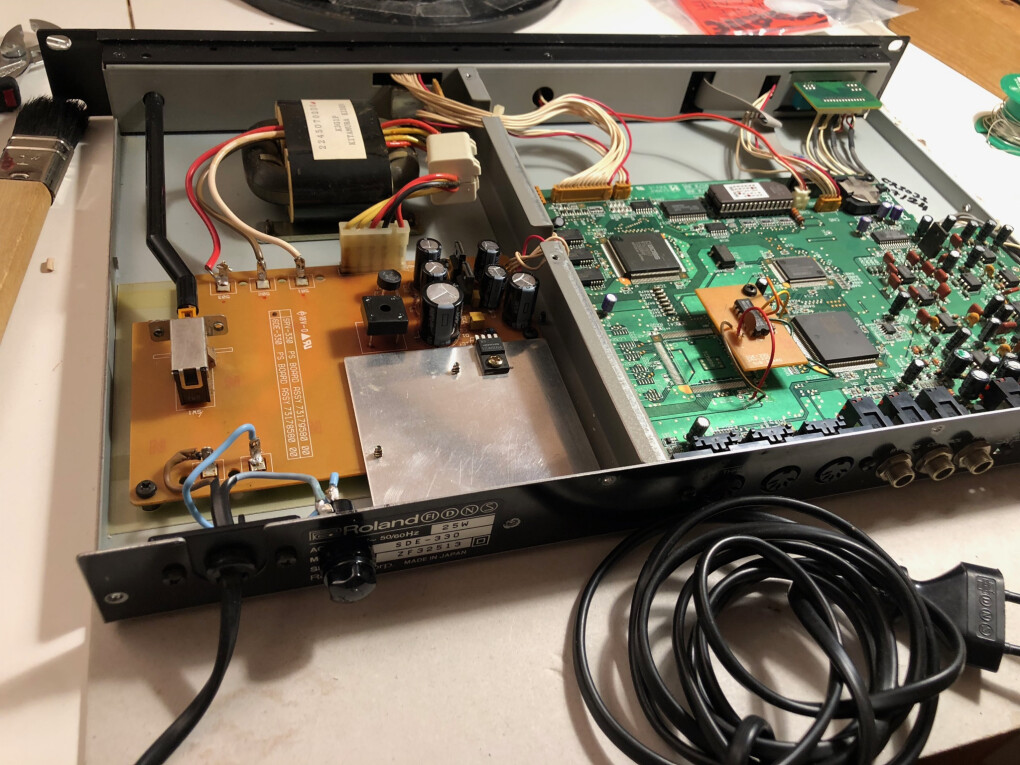

Delay et reverb Roland SDE-330 et SRV-330 partagent une même carte électronique pour leur alimentation. 3 tensions de +/-15v et surtout beaucoup de puissance sur un +5V. Un schéma honnête mais une carte assemblée avec des composants souvent de mauvaise qualité. générant de nos jours bruit de fond voire distorsions ou autre comportement erratique, pannes d’affichage, de commandes. Sur cette série Roland d’entrée de gamme/low cost les alimentations craquent les unes après les autres au bout de 30 ans. c’est presque inéluctable mais 10 ou 30 ans trop tôt. En plus de leur piètre capacité à stabiliser les tensions émises et à délivrer sur le long terme les ampérages nécessaires au circuit.
https://gearspace.com/board/geekzone/151304-roland-srv-330-went-out-help.html
La solution inévitable pour ces racks d’effet : refaire l’alimentation.
Remplacer le redressement en sortie de transformateur et améliorer le filtrage/lissage des tensions d’alimentation délivrées à la carte mère. Tout ça est installé sur une carte d’alimentation spérarée fixée à côté.
Concètement il s’agit de la démonter et changer presque tous les composants de cette petite carte auxiliaire dédiée à l’alimentation. 10/12€ de composants. Si besoin upgrade avec transformateur torrique +40€. Celui visible ici sur les photos fonctionne encore malgré un genre d’incendie interne.
Delay et reverb Roland SDE-330 et SRV-330 partagent une même carte électronique pour leur alimentation. 3 tensions de +/-15v et surtout beaucoup de puissance sur un +5V. Un schéma honnête mais une carte assemblée avec des composants souvent de mauvaise qualité. générant de nos jours bruit de fond voire distorsions ou autre comportement erratique, pannes d’affichage, de commandes. Sur cette série Roland d’entrée de gamme/low cost les alimentations craquent les unes après les autres au bout de 30 ans. c’est presque inéluctable mais 10 ou 30 ans trop tôt. En plus de leur piètre capacité à stabiliser les tensions émises et à délivrer sur le long terme les ampérages nécessaires au circuit.
haute.volta
13
Nouvel·le AFfilié·e
Membre depuis 19 ans
Face à ses racks d’effet et un souci de comportement il faut dans un premier temps ouvrir le capot et changer la pile interne probablement de type CR2032. un support pour pile est soudé sur la pcb.
Le plus important ensuite est de savoir changer tous les composants de la carte d’alimentation avant tout autre dépannage. Elle est source de la quasi totalité de dysfonctionnements sur cette série.
C’est un travail étonnamment assez facile sur cette carte électronique, désoudage, qualité des pistes de cuivres, des pastilles. ce n’est aisé qu'une fois la carte démontée et déconnectée.
ouverture du rack et démontage de la carte : 10 minutes. remise à neuf : compter 2/3h avec la recherche des composants, toujours fastidieux à effectuer.
Si la sortie des 3 régulateurs de tension semble ok au voltmètre on peut dans un premier temps les laisser en place comme sur la photo - ils seront plus dur à désouder proprement -, en refaisant juste leurs soudures d’origine : chauffe avec soudure neuve, aspiration avec tresse ou pompe à aspirer, puis ajout de nouvelle soudure sur les pastilles.
Sur ce modèle SDE-330 les dix soudures des régulateurs n’étaient pas très belles et certaines bougaient un peu quand on touchaient les régulateurs de l’autre côté de la carte électronique.
Le plus important ensuite est de savoir changer tous les composants de la carte d’alimentation avant tout autre dépannage. Elle est source de la quasi totalité de dysfonctionnements sur cette série.
C’est un travail étonnamment assez facile sur cette carte électronique, désoudage, qualité des pistes de cuivres, des pastilles. ce n’est aisé qu'une fois la carte démontée et déconnectée.
ouverture du rack et démontage de la carte : 10 minutes. remise à neuf : compter 2/3h avec la recherche des composants, toujours fastidieux à effectuer.
Si la sortie des 3 régulateurs de tension semble ok au voltmètre on peut dans un premier temps les laisser en place comme sur la photo - ils seront plus dur à désouder proprement -, en refaisant juste leurs soudures d’origine : chauffe avec soudure neuve, aspiration avec tresse ou pompe à aspirer, puis ajout de nouvelle soudure sur les pastilles.
Sur ce modèle SDE-330 les dix soudures des régulateurs n’étaient pas très belles et certaines bougaient un peu quand on touchaient les régulateurs de l’autre côté de la carte électronique.
[ Dernière édition du message le 23/09/2024 à 13:47:45 ]
haute.volta
13
Nouvel·le AFfilié·e
Membre depuis 19 ans
haute.volta
13
Nouvel·le AFfilié·e
Membre depuis 19 ans
Ici une grosse pin du connecteur du transformateur a littéralement brulé à l’allumage du rack avec échauffement du câble tranformateur. c'est probablement dû à un dysfonctionnement momentané du transformateur ou plus sûrement du gros pont de diode pour le +5V qui a noirci la carte pcb sous son emplacement à cause de la chaleur excessive générée...
C’était juste après un changement de studio et un court transport sans choc ni heurts… mais en métro.
On peut doubler, tripler voire quadrupler la valeur de la plupart des condensateurs chimiques de rempacement s’ils ne sont pas trop gros physiquement avec leurs nouvelles valeurs. Idem pour l’ampérage maximal des ponts de diodes. par exemple passer le pont de diode de 3A à 6A max.
On choisit, je choisis les valeurs maximales des condensateurs électrolytiques en fonction de leur taille, diamètre ou hauteur disponible dans la gamme de composants fabriqués aujourd’hui (miniaturisation des composants électroniques, moindre prix pour les valeurs de condensateurs élevées au dessus de 680uF) et généralement le choix du composant de remplacement respecte peu la valeur sélectionnée à l’époque par le constructeur.
Valeur sélectionnée souvent en raison du prix de revient final fabricant en 1995, et de la viabilité commerciale de la production de ces effets.
Plus la valeur du condensateur en uF (micro-Farad) est élevée plus l'effet de lissage est censé être performant pour l'alimentation. ils sont tous montés en parallèle pour cet usage.
Sur cette réparation illustrée les rapports de valeur entre condo en entrée/condo en sortie de régulateur ne sont pas toujours respectés. Ça ne semble pas problématique sur ce circuit précis au contraire un meilleur lissage est assuré en sortie d’alimentation par une valeur plus forte 470uF -> 680uF ou 2200uF -> 4700uF. Et on ne peut pas rêver mieux comme upgrade PSU avec ce type de circuit simple.
Aujourd’hui cet appareil est reparti pour 30 ans voire bien plus en choisissant de meilleurs composants qu’à l’époque, ici pour 12€ avec de très bons composants rapport qualité/prix. Un porte-fusible qui protègera le circuit des sur-tension/sur-intensité de courant a été ajouté sur la face arrière (au seul endroit facilement envisageable). cela à cause des brûlures constatées à l'entrée de la carte originale. pour le prix d'un trou et de 2,00€ supplémentaire de pièces.
C’était juste après un changement de studio et un court transport sans choc ni heurts… mais en métro.
On peut doubler, tripler voire quadrupler la valeur de la plupart des condensateurs chimiques de rempacement s’ils ne sont pas trop gros physiquement avec leurs nouvelles valeurs. Idem pour l’ampérage maximal des ponts de diodes. par exemple passer le pont de diode de 3A à 6A max.
On choisit, je choisis les valeurs maximales des condensateurs électrolytiques en fonction de leur taille, diamètre ou hauteur disponible dans la gamme de composants fabriqués aujourd’hui (miniaturisation des composants électroniques, moindre prix pour les valeurs de condensateurs élevées au dessus de 680uF) et généralement le choix du composant de remplacement respecte peu la valeur sélectionnée à l’époque par le constructeur.
Valeur sélectionnée souvent en raison du prix de revient final fabricant en 1995, et de la viabilité commerciale de la production de ces effets.
Plus la valeur du condensateur en uF (micro-Farad) est élevée plus l'effet de lissage est censé être performant pour l'alimentation. ils sont tous montés en parallèle pour cet usage.
Sur cette réparation illustrée les rapports de valeur entre condo en entrée/condo en sortie de régulateur ne sont pas toujours respectés. Ça ne semble pas problématique sur ce circuit précis au contraire un meilleur lissage est assuré en sortie d’alimentation par une valeur plus forte 470uF -> 680uF ou 2200uF -> 4700uF. Et on ne peut pas rêver mieux comme upgrade PSU avec ce type de circuit simple.
Aujourd’hui cet appareil est reparti pour 30 ans voire bien plus en choisissant de meilleurs composants qu’à l’époque, ici pour 12€ avec de très bons composants rapport qualité/prix. Un porte-fusible qui protègera le circuit des sur-tension/sur-intensité de courant a été ajouté sur la face arrière (au seul endroit facilement envisageable). cela à cause des brûlures constatées à l'entrée de la carte originale. pour le prix d'un trou et de 2,00€ supplémentaire de pièces.
[ Dernière édition du message le 24/09/2024 à 00:16:10 ]
haute.volta
13
Nouvel·le AFfilié·e
Membre depuis 19 ans
ROLAND SDE-330 PSU recap
/srv-330
Disconnected psu outputs give :
+15v DC
-15v
+5v
Connected to main board :
+14,60v
-14,60v
+3,1v
…
10 4 : 100nf x 6 polyp. caps hf
5V supply :
C4 big = 2200 16v sp. 8mm
diam 15mm
20 mm
-> 4700u/10V mouser x1
C1 = 1000u 6,3v sp. 5mm
diam. 1cm
h 14mm
-> 3900u/6,3V mouser x1
+/-15V supply :
C12, C8 = 470 35v sp. 5mm
diam 8mm /12mm
20 mm
-> 680u/35V mouser x2
diam. 10mm
C9, C5 = 470 16v ??? sp. 5mm
diam 10mm
12 mm
-> 680u/25V mouser x2
ok 20 09 24
ROLAND SDE-330, SRV-330 Initializing :
All USER information will be lost. Be sure to back up any information you wish to keep.
1) Power on while holding SYSTEM and PROGRAM.
2) Use the DATA dial to select "SYSTEM + PROGRAM."
3) Press MEMORY.
/srv-330
Disconnected psu outputs give :
+15v DC
-15v
+5v
Connected to main board :
+14,60v
-14,60v
+3,1v
…
10 4 : 100nf x 6 polyp. caps hf
5V supply :
C4 big = 2200 16v sp. 8mm
diam 15mm
20 mm
-> 4700u/10V mouser x1
C1 = 1000u 6,3v sp. 5mm
diam. 1cm
h 14mm
-> 3900u/6,3V mouser x1
+/-15V supply :
C12, C8 = 470 35v sp. 5mm
diam 8mm /12mm
20 mm
-> 680u/35V mouser x2
diam. 10mm
C9, C5 = 470 16v ??? sp. 5mm
diam 10mm
12 mm
-> 680u/25V mouser x2
ok 20 09 24
ROLAND SDE-330, SRV-330 Initializing :
All USER information will be lost. Be sure to back up any information you wish to keep.
1) Power on while holding SYSTEM and PROGRAM.
2) Use the DATA dial to select "SYSTEM + PROGRAM."
3) Press MEMORY.
[ Dernière édition du message le 23/09/2024 à 22:14:29 ]
