La modif Ruetz et changer la puce en LM308N

Pour commencer, je précise que les 2 modifications sont très simple, la première peu être réalisé sans problème, plus difficile pour la seconde pour un novice, personnellement, je ne suis pas un professionnel mais avec de la minutie, on n'arrive a faire des choses propres et simple.



donc je tiens à souligner que je ne suis pas tenu pour responsable des conséquences de disfonctionnement, si vous suivez le tuto et que vous flinguez votre Rat, c'est à vos risques et périls.



Modif : 1 (Ruetz) Ce Mod permet avec un interrupteur de basculer d'une OD à une Disto avec la sonorité apprécié de la RAT

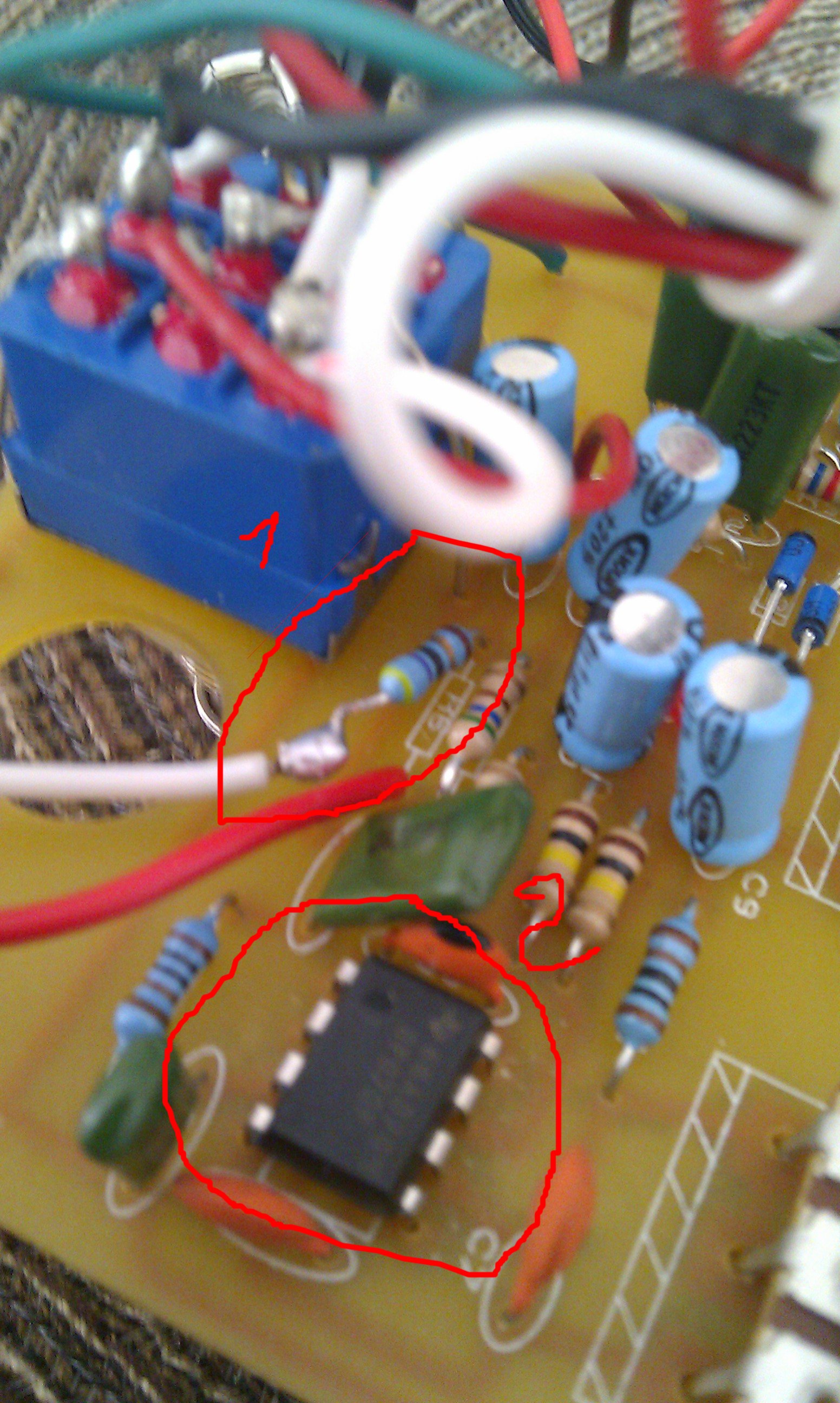

Il vous suffit de repérer la résistance R6 comme sur l'image entouré en rouge 1 (Attention cette modif est sur un modèle récent à partir de la ref : 30000 en dessous le CI est différent et donc il ne se trouve pas forcement au même endroit.)




- Il faut tous simplement dessouder un côté, n'importe quel côté et de souder un fil a l'extrémité de la résistance.
- Prendre un second fil et le souder au CI

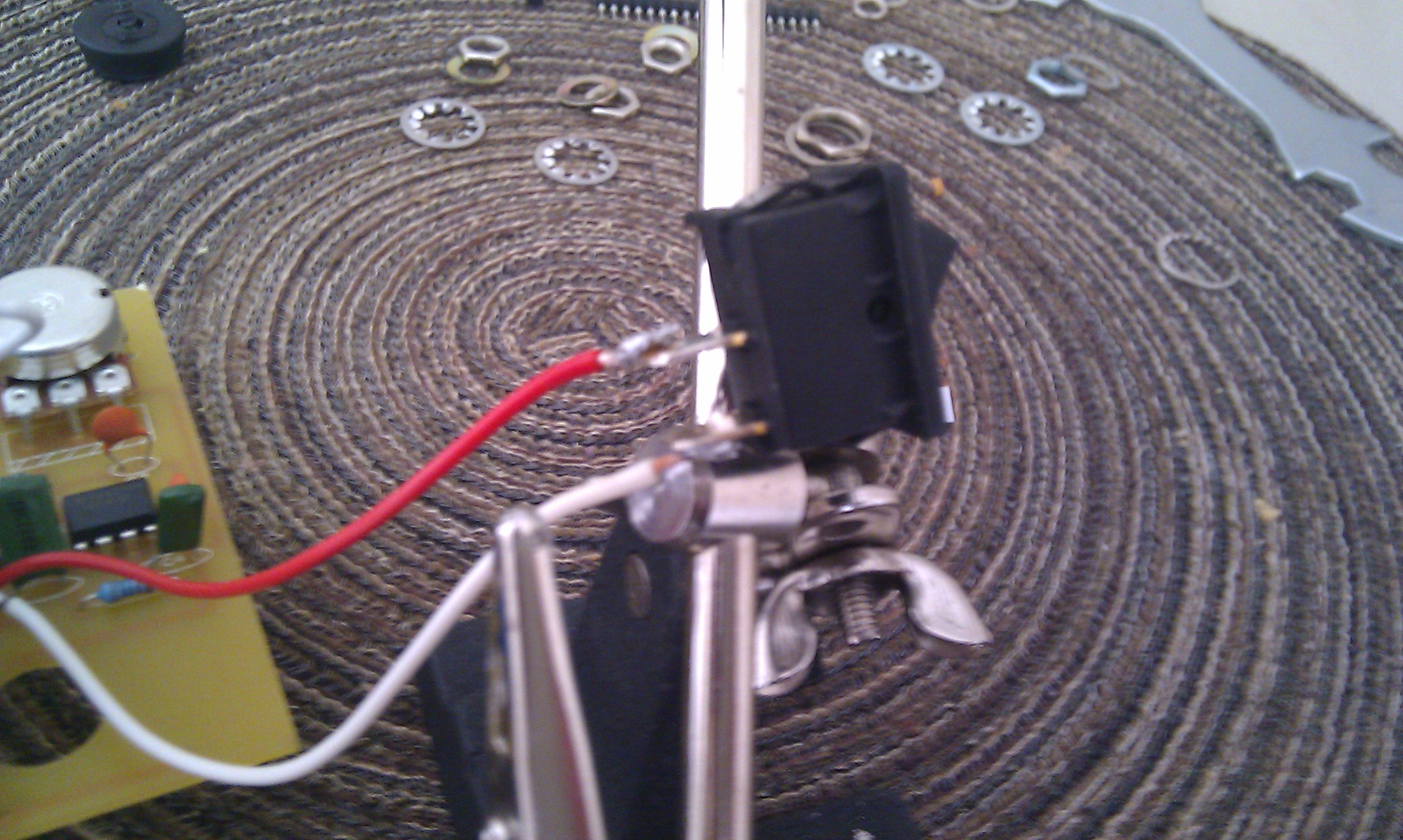

- Récupérer un interrupteur On/Off le principal c'est d'avoir deux pôles afin de souler les deux file dessus

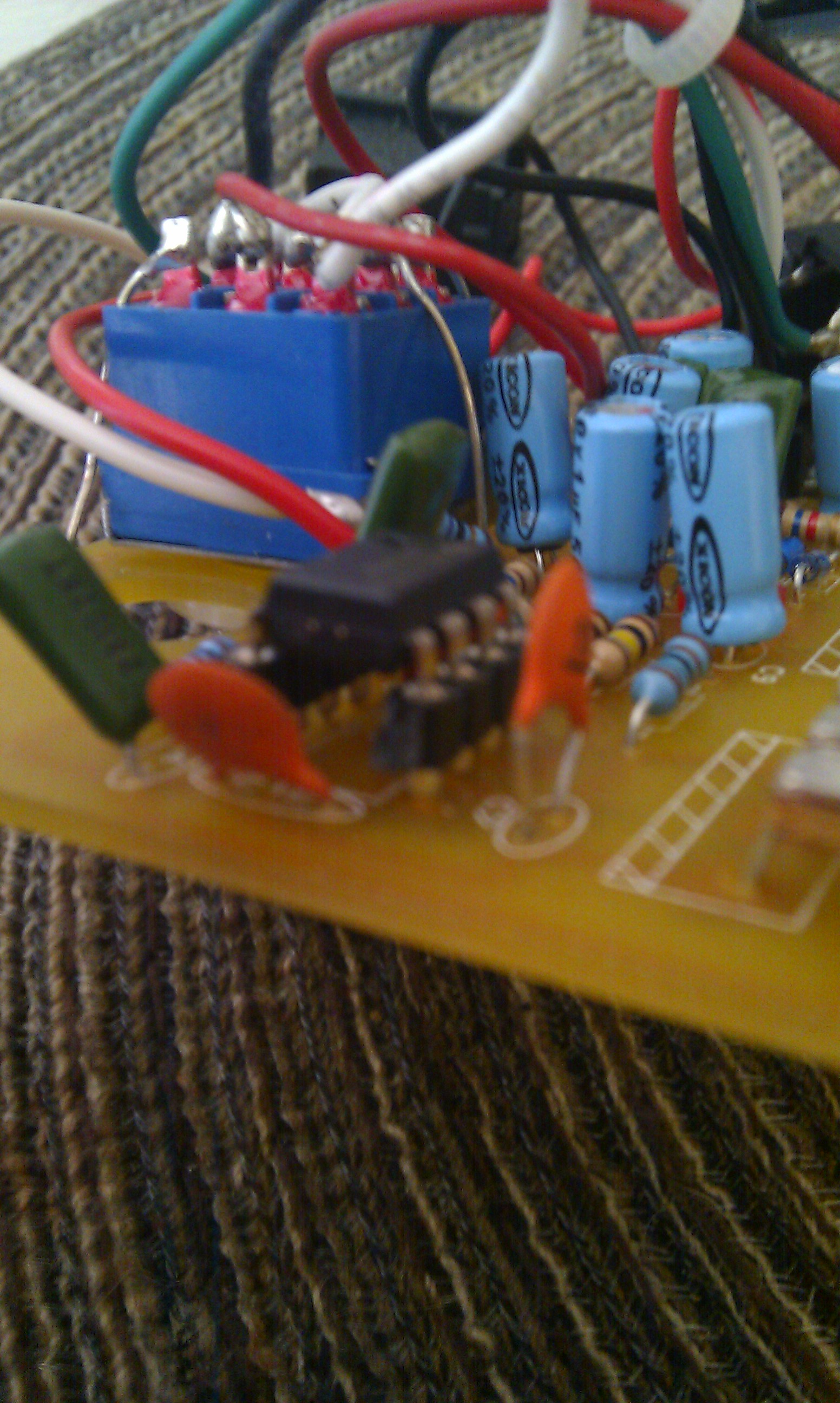

Remonter le tout et voilà le travail...

Modif 2 : Changement de Puce (En faite l'idée est de poser un support afin de pouvoir inter-changé la Puce comme bon vous semble)





 - Le plus difficile c'est de dessouder la puce et ressouder le support sans abimer le CI et les composants autour, donc soyez minutieux dans cette étape, pour ma part j'ai pris la tresse a dessouder dans le sens du CI et en prenant le temps de bien vérifier avant de poser mon fer à souder dessus et sa s'enlève tout seul.

- Une fois les points de soudure enlevé, avec un tournevis soulevé légère la puce afin de la faire sortir du CI et laisser le champs libre pour le support.

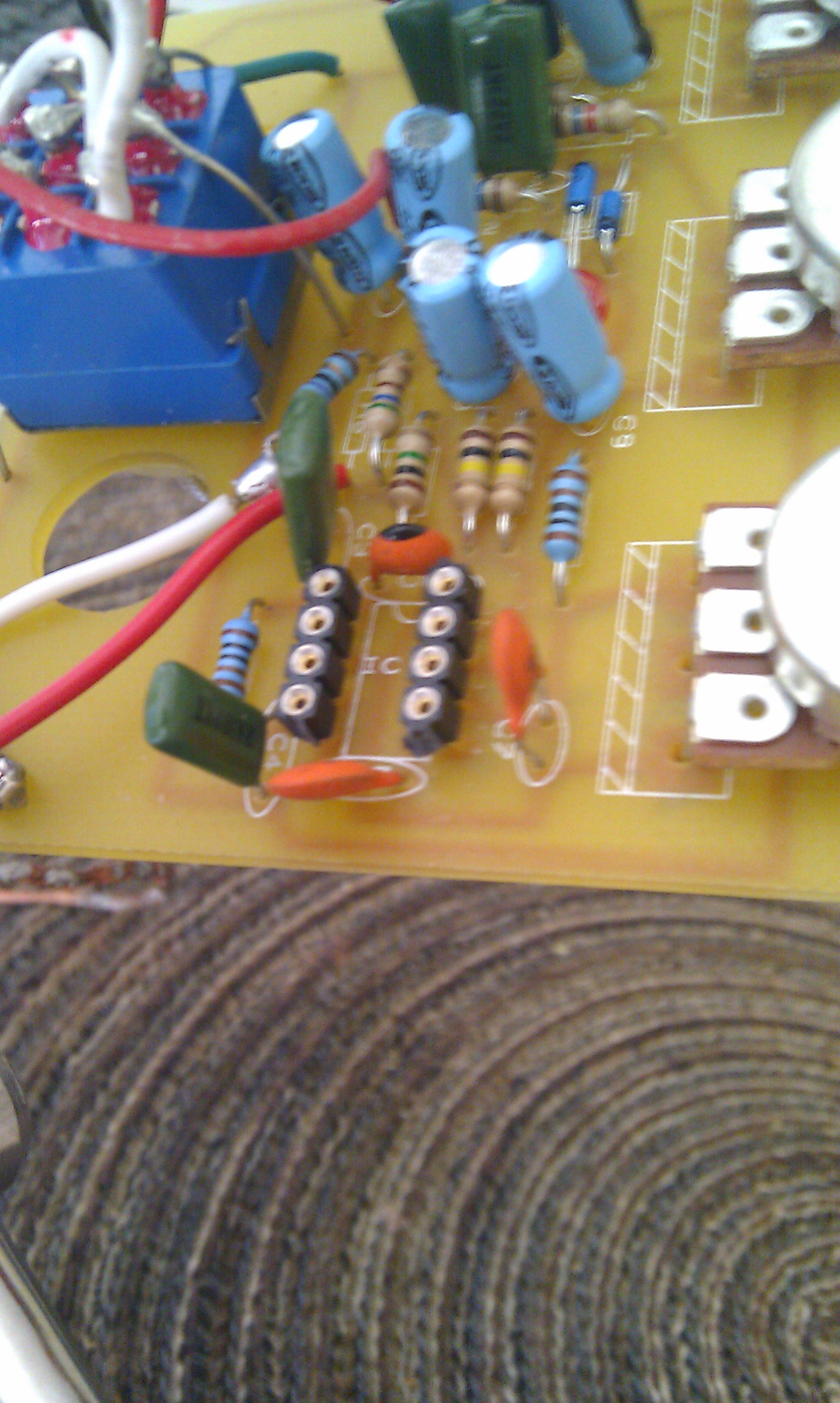

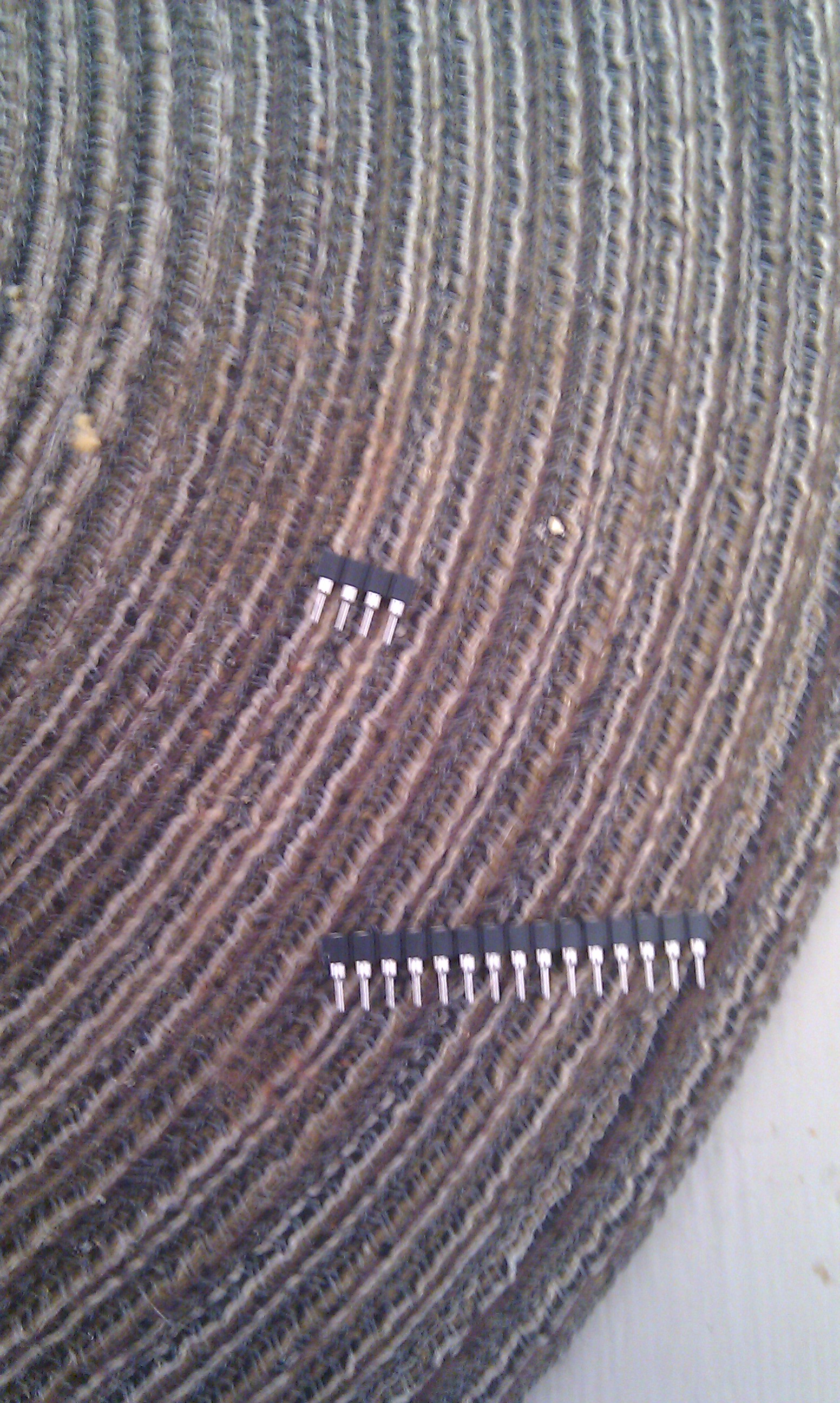

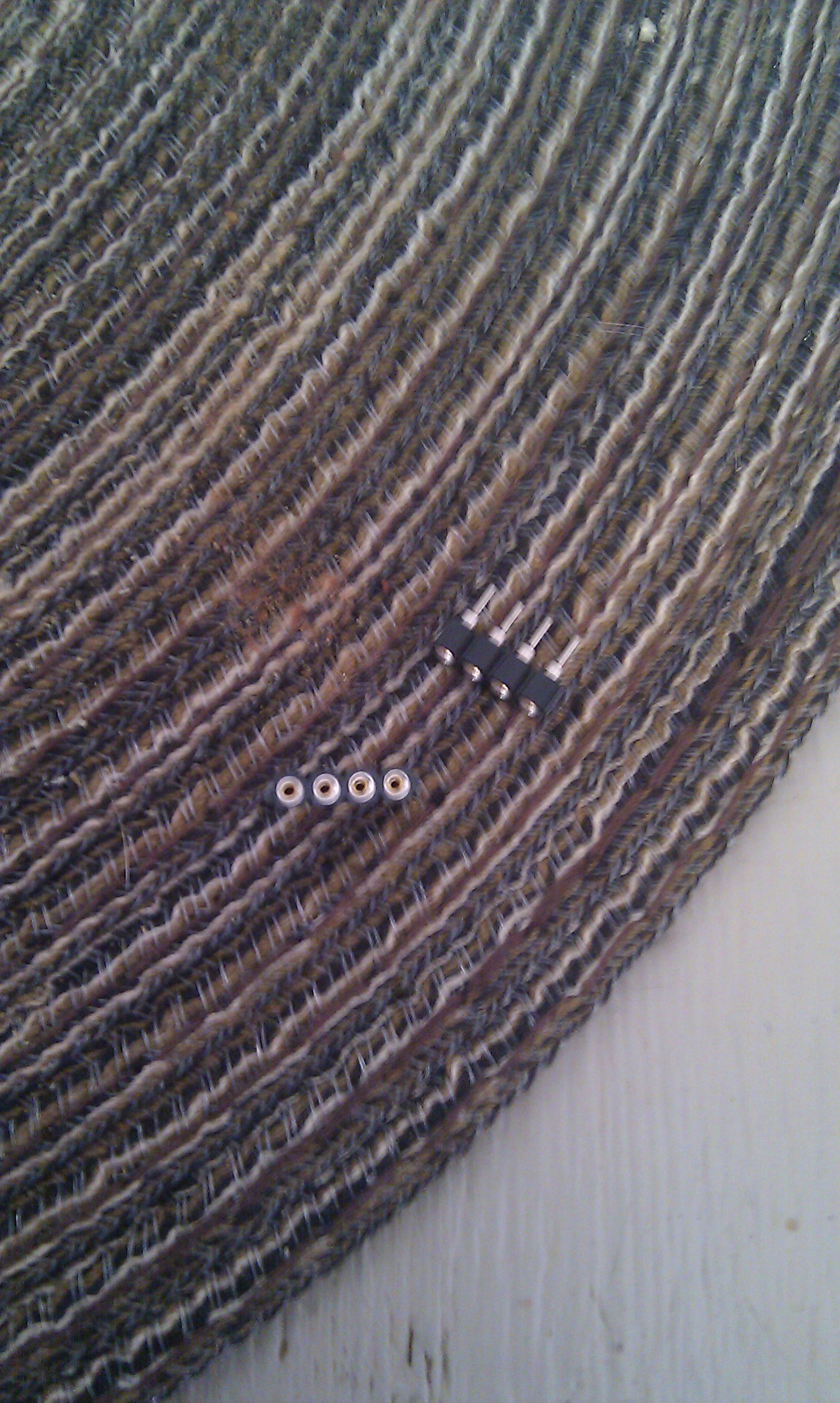

- Dans mon cas j'avais des support en ligne, mais il existe un support puce 4X4 adapter, faite comme vous voulez,le principe c'est de souder 4X4 pour installer une puce.




- En suite, il vous faut tout simplement changer la puce avec une LM308N (puce monté sur les RAT '80) bien meilleurs que celle de maintenant.

le rendu finale : une RAT avec une Disto bien supérieur et une option OD+Disto à porté de main.

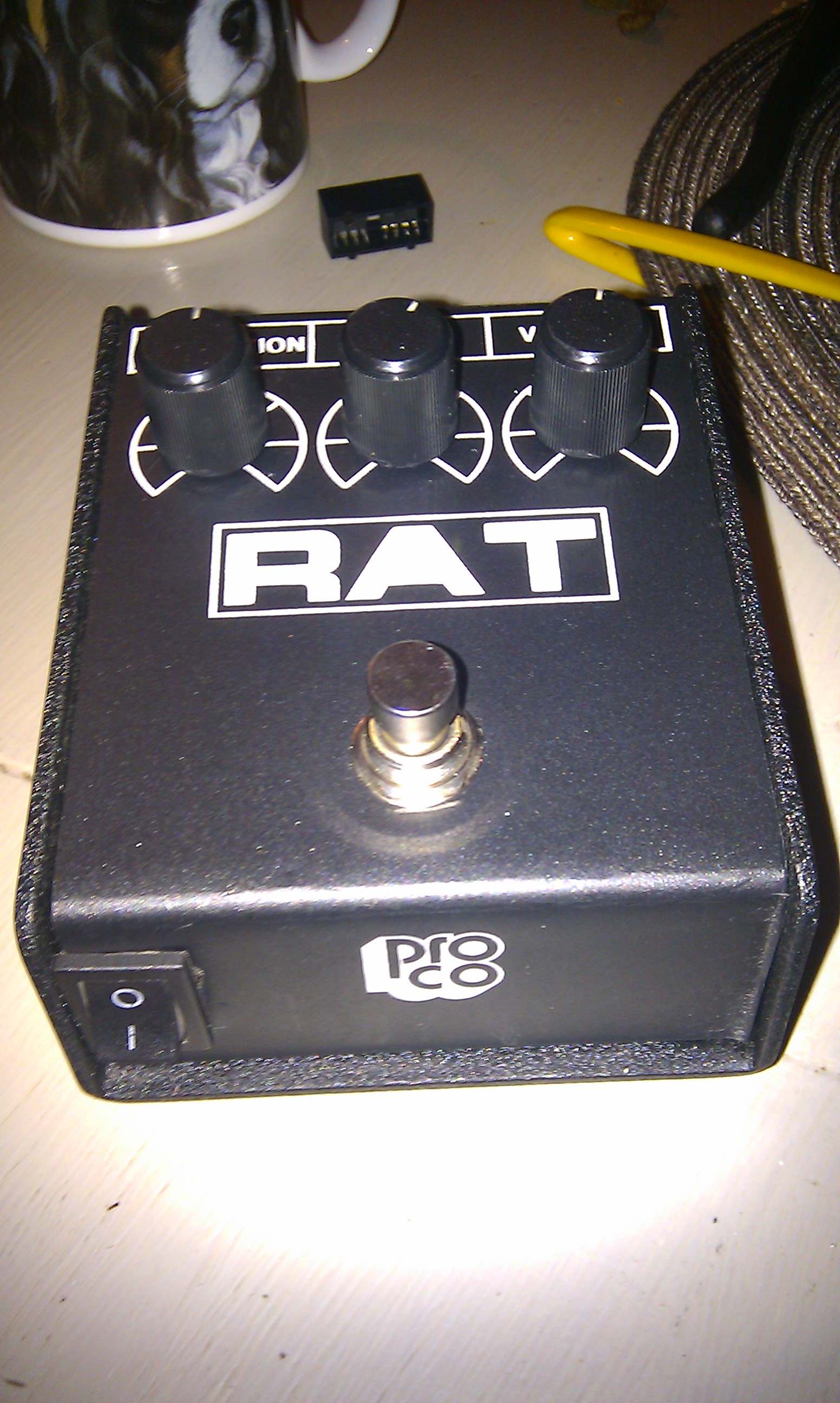

PS: J'ai effectué les photos sur une YOU DIRTY RAT car elle a le même CI imprimé et les composant placé au même endroit c'est exactement la même manipulation pour les 2.

Voilà à vos fer à souder...
