Branchement enceintes amplifiées / table mixage

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

Sujet de la discussion Posté le 14/12/2014 à 17:59:33

Bonjour a tous, j'ai une table de mixage Numar M4, je vais acheter 2 Behringer Eurolive B115D, ce sont des enceintes amplifiées, quel cablage dois-je mettre sur ma table de mixage pour connecter ces 2 enceintes svp? je ne m'en sors pas lol, voici les images ci dessous.

Cordialement

http://nsa34.casimages.com/img/2014/12/14/141214055809315051.jpg

http://nsa34.casimages.com/img/2014/12/14/141214055810230755.jpg

Krapod

15847

Modérateur·trice généraliste

Membre depuis 15 ans

2 Posté le 14/12/2014 à 18:12:54

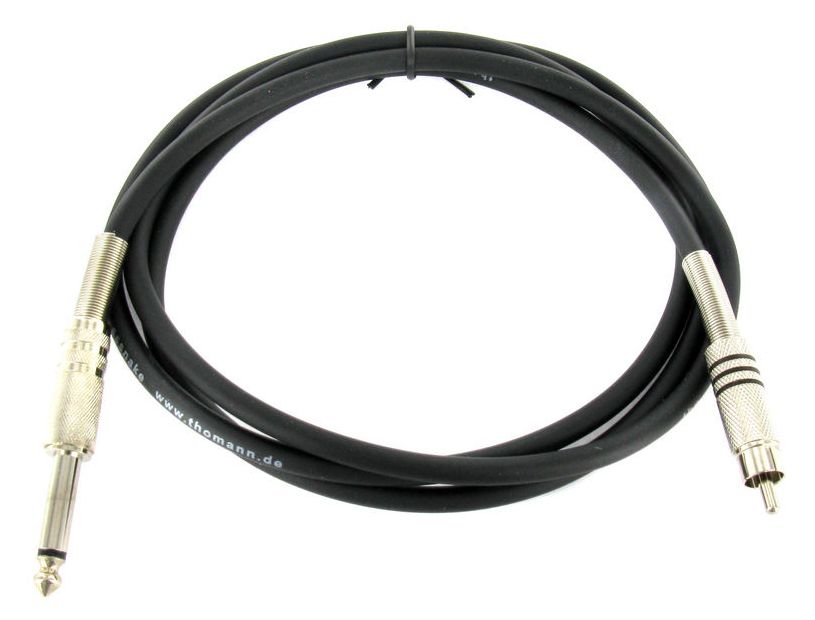

2 câbles RCA/jack 6.35 TS ("mono") dans l'entrée 1 de chaque enceinte.

Les entrées sur les enceintes sont des combos, qui acceptent jack et XLR.

0

[ Dernière édition du message le 14/12/2014 à 18:16:14 ]

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

3 Posté le 14/12/2014 à 18:17:33

Merci pour cette réponse, ca sera que du Mono alors?
j'ai cherché un peu, et apparemment on parle aussi de "cable bretelle xlr / rca" , lequel serait le mieux alors?

0

midriaze

5632

Modérateur·trice thématique

Membre depuis 19 ans

4 Posté le 14/12/2014 à 18:41:47

c est genre de câble d on tu parles .

0

"Il est plus facile de briser un atome que de briser un préjugé"

Krapod

15847

Modérateur·trice généraliste

Membre depuis 15 ans

5 Posté le 14/12/2014 à 18:45:08

Oui, chaque enceinte est mono. Tu as une enceinte pour la sortie droite de la table, et une autre pour la sortie gauche.

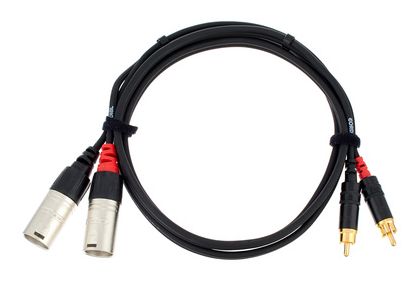

Une "bretelle", je pense que c'est deux câbles couplés, comme ceci :

C'est valable si tes enceintes sont très rapprochées. Mais si elles sont espacées de plus d'un mètre, il vaut mieux deux câble simples.
Comme je te l'ai déjà dit, tes enceintes acceptent du jack ou du XLR, donc l'important est que tu prennes des câbles du RCA d'un côté, et du jack ou du XLR mâle de l'autre.

EDIT
Grillé par midriaze, mais même image :bravo:

0

[ Dernière édition du message le 14/12/2014 à 18:46:02 ]

midriaze

5632

Modérateur·trice thématique

Membre depuis 19 ans

6 Posté le 14/12/2014 à 18:48:30

j en et acheter 2 des câbles comme ça il ne sont pas couplés a part les rca au début ^^

ça donne presque 12 m de long entre chaque xlr , ce qui permet d espacer les enceintes d environ 3 a 4 m de chaque coter

0

"Il est plus facile de briser un atome que de briser un préjugé"

[ Dernière édition du message le 14/12/2014 à 18:52:06 ]

Krapod

15847

Modérateur·trice généraliste

Membre depuis 15 ans

7 Posté le 14/12/2014 à 18:55:13

En effet, s'ils ne sont pas couplés côté XLR, ça convient très bien.

0

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

8 Posté le 14/12/2014 à 19:01:29

Pour le coté pratique et qualité, que dois je choisir alors? Plutot jack/rca ou xlr/rca?

0

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

9 Posté le 15/12/2014 à 19:04:43

Up ^^

0

Krapod

15847

Modérateur·trice généraliste

Membre depuis 15 ans

10 Posté le 15/12/2014 à 19:13:39

Pour la qualité de son, jack ou XLR c'est pareil.
En sonorisation, le XLR est plus souvent utilisé.
A toi de voir, mais le résultat sera le même... :-D

0

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

11 Posté le 15/12/2014 à 19:23:56

c'est possible en 8 ou 10m? j'ai cherché sur internet, j ai trouvé que du 3 ou 5m

0

Krapod

15847

Modérateur·trice généraliste

Membre depuis 15 ans

12 Posté le 15/12/2014 à 20:07:21

Tu peux prendre une petite bretelle RCA/XLR (1m/1,5m) et ajouter deux rallonges XLR mâle/femelle de la longueur que tu veux.

0

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

13 Posté le 15/12/2014 à 22:20:39

C'est pas con rabane ca !!

0

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

14 Posté le 16/12/2014 à 13:27:19

Est ce que les câbles xlr de mes jeux de lumières peuvent convenir?

0

Chris Kazvon

17165

Drogué·e à l’AFéine

Membre depuis 14 ans

15 Posté le 16/12/2014 à 18:11:23

lu,

non c'est pas top, les câbles de lumière sont des DMX qui ont une impédance différente il me semble

0

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

16 Posté le 16/12/2014 à 18:29:12

Les xlr micros alors?

0

Chris Kazvon

17165

Drogué·e à l’AFéine

Membre depuis 14 ans

17 Posté le 16/12/2014 à 18:33:13

yep

0

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

18 Posté le 19/12/2014 à 09:26:05

Je viens de recevoir mes enceintes, les xlr c est uniquement pour dupliquer le signal vers une autre enceinte, c'est de la output, l'entrée est uniquement en Jack pour l'input

0

Krapod

15847

Modérateur·trice généraliste

Membre depuis 15 ans

19 Posté le 19/12/2014 à 09:45:23

Ça ne correspond pas à la photo que tu as postée au début?

0

Krapod

15847

Modérateur·trice généraliste

Membre depuis 15 ans

20 Posté le 19/12/2014 à 09:58:23

Pourtant, dans la notice, à propos des entrées, on lit bien :
Reliez un micro, une sortie de console de
mixage symétrique ou la sortie
MIX OUTPUT
d’une autre enceinte à l’aide d’un cordon
XLR symétrique avec fiche XLR femelle.
Si les sorties de votre console (ou de tout
autre équipement à niveau ligne) sont en
Jacks 6,35 mm, utilisez le centre de l’embase
combinée Jack/XLR.

0

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

21 Posté le 19/12/2014 à 11:29:48

Ben pour moi la signification de Output c est de la sortie uniquement et non de l'entrée de son, donc elle ne sert uniquement que pour "sortir" du son vers une autre enceinte, vous étes d'accord avec moi?

0

Krapod

15847

Modérateur·trice généraliste

Membre depuis 15 ans

22 Posté le 19/12/2014 à 11:35:40

Output, c'est une sortie effectivement. Mais elle ne t'intéresse pas.
Au-dessus, les 2 Input (1 et 2) sont des entrées, qui ont des connectiques combinées acceptant des jacks ou des XLR (déjà dit dans mon premier post).

Je ne vois pas où est le problème. :?!:

0

Dnhs5500

1597

AFicionado·a

Membre depuis 14 ans

23 Posté le 19/12/2014 à 11:58:47

+1
Les entrées de tes enceintes sont bien des combos jack/xlr...les deux types de câbles conviendront.

0

Dnhs5500

1597

AFicionado·a

Membre depuis 14 ans

24 Posté le 19/12/2014 à 12:05:13

Si tu veux de la grande longueur, tu peux soit ajouter des rallonges (ex câble rca/xlr + double xlr de la longueur désirée...ces derniers se trouvent en 10m) soit te faire fabriquer tes câbles à la longueur désirée et avec les connectiques désirées auprès d'un magasin d'électronique/électricité du genre :
http://www.simradio.fr/

0

Gabi59

23

Nouvel·le AFfilié·e

Membre depuis 12 ans

25 Posté le 19/12/2014 à 13:45:15

Sympa, merci a tous, vous m'avez bien aidé

0
