FD 212 amélioration
- 8 réponses
- 2 participants
- 604 vues
- 2 followers
Davidcab

250V MKP c'est mieux

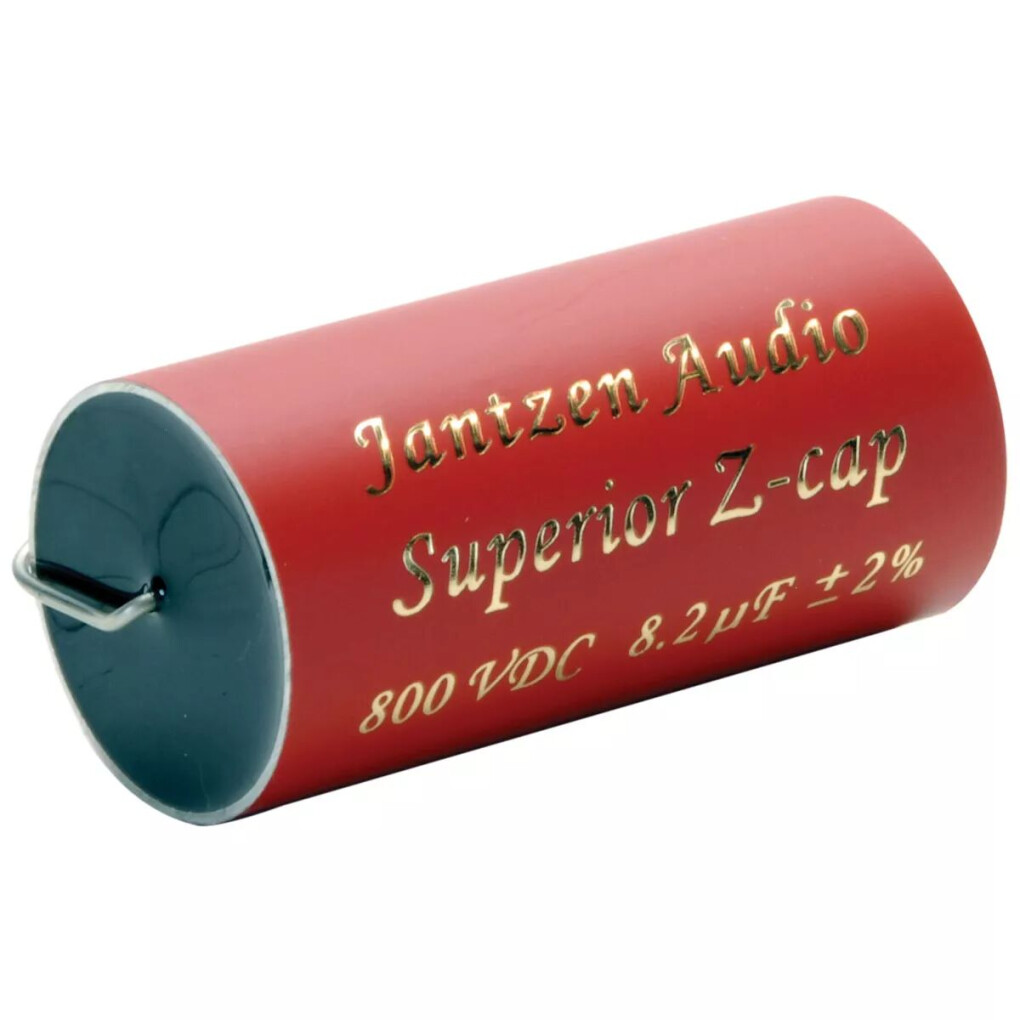

N hésitez pas pour la partie compression à mettre un 8.2uF de qualité MKP (Mundorf, Jantzen...) dans le sens du passage du signal audio et les autres aussi.

Masse (non le poids) du filtre : 1.2kg
Collectionneur, post technique déposé gracieusement.
L'électronique demande un certain niveau d'études, de compréhension, de maîtrise et d'expériences.
Je ne résous pas vos pannes ...
- The Mousse .
The Mousse .

Le Shemas de Câblage est il identique au fd 250 (valeur self & capa qui change ?)

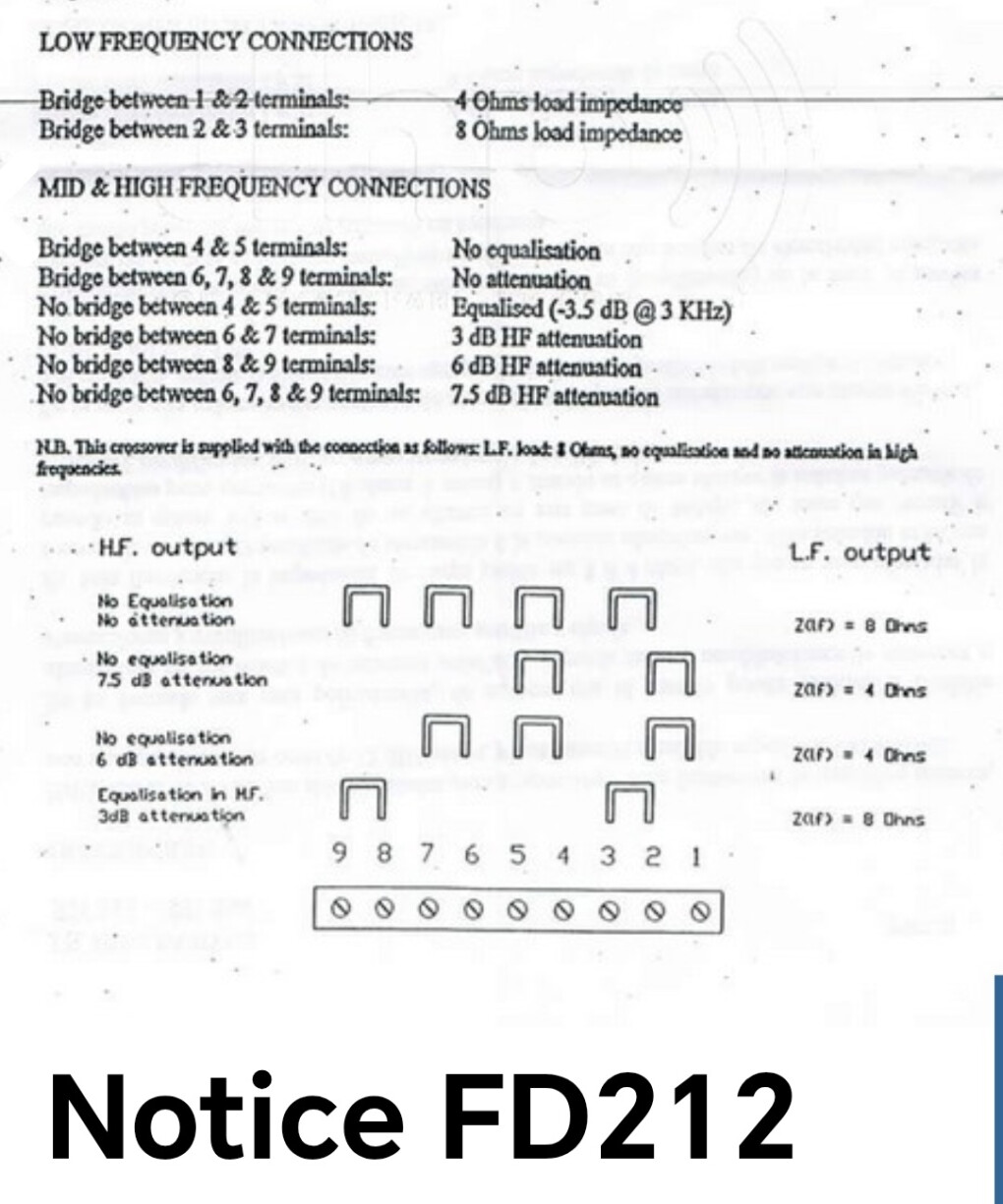

A la lecture de la Doc je comprend qu'il n'est donc pas possible d'atténuer de 6db la compression, tout en utilisant un haut parleur grave en 8omhs ?
Davidcab

Si, -6dB pour la partie compression, c'est possible.

Collectionneur, post technique déposé gracieusement.
L'électronique demande un certain niveau d'études, de compréhension, de maîtrise et d'expériences.
Je ne résous pas vos pannes ...
- The Mousse .
The Mousse .

Je re-essaie:
J'utilise un 12mi100 en 8ohms > je laisse le pont entre 2 & 3
Je souhaite atténuer de 7,5 db la compression > je retire les ponts entre 9 & 8 et 7 & 6
Je souhaite utiliser '' eq " à 3khz > je retire le pont entre 4 & 5
Ai je tout bon?
Davidcab

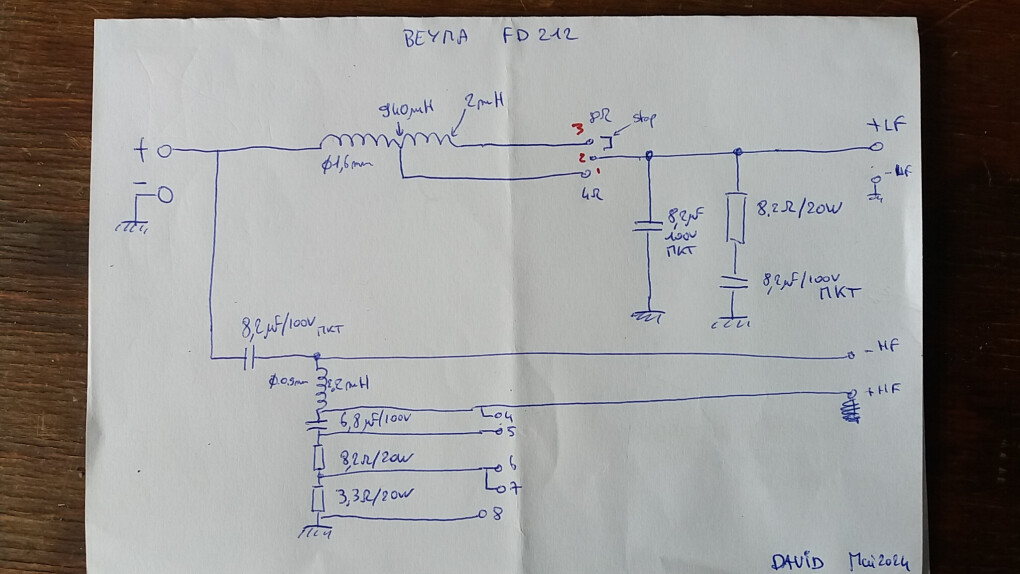

C'est hyper simple à comprendre, le mieux, c'est de lire et comprendre le schéma.

Collectionneur, post technique déposé gracieusement.
L'électronique demande un certain niveau d'études, de compréhension, de maîtrise et d'expériences.
Je ne résous pas vos pannes ...
The Mousse .

Ce qui m'a fait douter c'est qu'il n'y ai pas listé toutes les possibilités d'utilisation, ici 4 configurations...
Pour mon utilisation j'ai juste le cavalier entre 3 & 2 (LF driver 8Ohms)
Et j'utilise l'atténuation de - 7,5db pour la compression.
The Mousse .

Celui ci semble similaire sur le papier, pourtant il possède une self en plus
The Mousse .

Davidcab

Les capas et résistances sont en général marquées

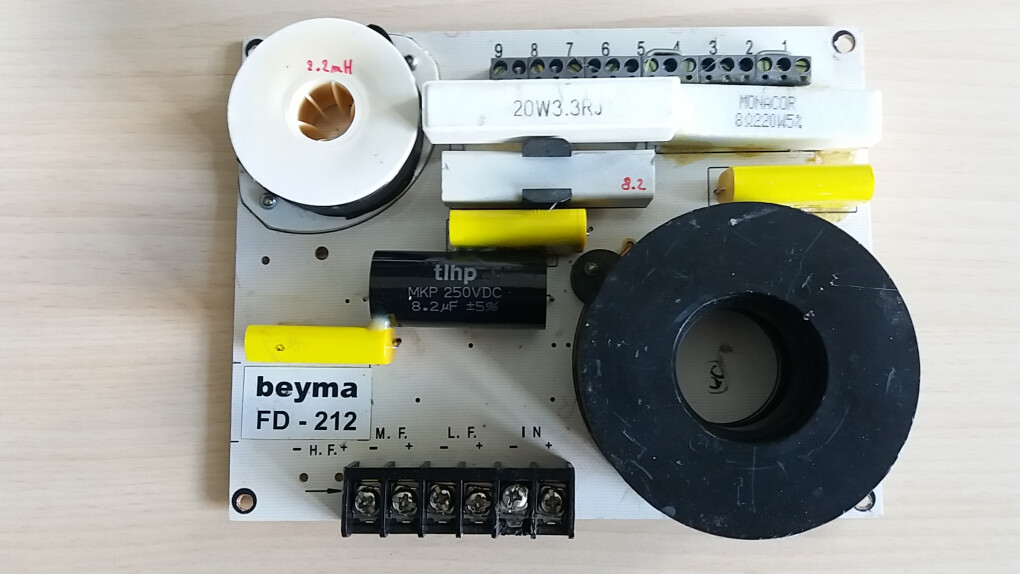

Des photos recto/verso seraient les bienvenues
Collectionneur, post technique déposé gracieusement.
L'électronique demande un certain niveau d'études, de compréhension, de maîtrise et d'expériences.
Je ne résous pas vos pannes ...
